公布日：2022.08.30
申请日：2022.06.27
分类号：C02F9/14(2006.01)I;C02F3/02(2006.01)N
摘要
本发明属于废水资源化技术领域，尤其涉及一种废水资源化处理系统，包括：一级处理单元，包括依次连接的格栅、废水收集池以及初级沉淀池，格栅用于截流废水中的大块物质，废水收集池用于收集废水，初级沉淀池用于将废水中的悬浮物去除；二级处理单元，包括相互连接的曝气池以及二次沉淀池，所述曝气池内设有曝气风机和曝气装置，曝气池通过微生物的新陈代谢将废水中的污染物变为CO2和H2O，并将反应后的废水送入二次沉淀池沉淀；本发明的有益效果是：通过在第一清理管设有第一净化单元，在第二清理管上设有第二净化单元，可以将第一清理管和第二清理管内积累的沉淀物快速清理，防止第一清理管和第二清理管堵塞。
权利要求书

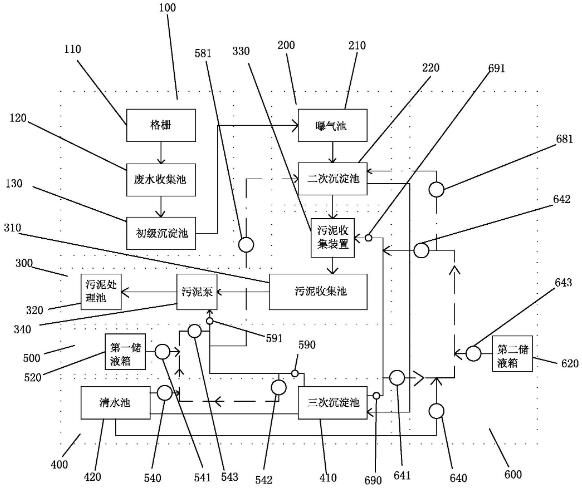

1.一种废水资源化处理系统，其特征在于：包括：一级处理单元(100)，包括依次连接的格栅(110)、废水收集池(120)以及初级沉淀池(130)，格栅(110)用于截流废水中的大块物质，废水收集池(120)用于收集废水，初级沉淀池(130)用于将废水中的悬浮物去除；二级处理单元(200)，包括相互连接的曝气池(210)以及二次沉淀池(220)，所述曝气池(210)内设有曝气风机和曝气装置，曝气池(210)通过微生物的新陈代谢将废水中的污染物变为CO2和H2O，并将反应后的废水送入二次沉淀池(220)沉淀；污泥处理单元(300)，用于收集并处理二级处理单元(200)中废水沉淀产生的泥质，包括污泥收集池(310)和污泥处理池(320)，所述污泥收集池(310)与二次沉淀池(220)之间设有污泥收集装置(330)，污泥收集池(310)和污泥处理池(320)之间设有污泥泵(340)；深度处理单元(400)，用于收集经过二级处理后的废水并对其进消毒、沉淀处理，并对经过处理达到的达标水进行收集，包括相互连接的三次沉淀池(410)以及清水池(420)，所述三次沉淀池(410)与污泥泵(340)之间设有第一清理管(430)，所述三次沉淀池(410)与污泥收集装置(330)之间设有第二清理管(440)；其中，还包括第一净化单元(500)和第二净化单元(600)，分别设置于第一清理管(430)和第二清理管(440)上，用于清理第一清理管(430)和第二清理管(440)内积累的沉淀物。
2.根据权利要求1所述的一种废水资源化处理系统，其特征在于：所述第一净化单元(500)包括：第一清洗管(510)，设置于第一清理管(430)上并与清水池(420)连接，所述第一清理管(430)与清水池(420)之间设有第一控制阀(540)，所述第一清洗管(510)与第一清理管(430)连接的两端上分别设有第二控制阀(541)和第三控制阀(542)，且第一清理管(430)上还设有第一调节阀(590)和第二调节阀(591)；第一储液箱(520)，其内部储存有清洗液，所述第一储液箱(520)与第一清洗管(510)之间设有第四控制阀(543)；其中，还包括第一控制器(530)，第一控制器(530)分别与第一控制阀(540)、第二控制阀(541)、第三控制阀(542)、第四控制阀(543)、第一调节阀以及第二调节阀连接，并控制第一控制阀(540)、第二控制阀(541)、第三控制阀(542)、第四控制阀(543)、第一调节阀(590)以及第二调节阀(591)的开启、关闭。
3.根据权利要求2所述的一种废水资源化处理系统，其特征在于：所述第一净化单元(500)还包括：第一检测机构(550)，设置于第一清理管(430)上，用于检测第一清理管(430)内液体的流量；第二检测机构(560)，设置于第一清理管(430)上，用于检测第一清理管(430)内的水压；其中，还包括第一对比装置(570)，所述第一对比装置(570)与第一控制器(530)连接，用于接收第一检测机构(550)和第二检测机构(560)发送的流量数值和水压数值，并将接收的数值与设定的数值进行对比，再将对比结果发送至第一控制器(530)内。
4.根据权利要求3所述的一种废水资源化处理系统，其特征在于：所述第一清理管(430)上设有与二次沉淀池(220)连接的第一回水管(580)，所述第一回水管(580)上设有第五控制阀(581)，所述第五控制阀(581)与第一控制器(530)连接。
5.根据权利要求4所述的一种废水资源化处理系统，其特征在于：所述第二净化单元(600)包括：第二清洗管(610)，设置于第二清理管(440)上并与清水池(420)连接，所述第二清理管(440)与清水池(420)之间设有第六控制阀(640)，所述第二清洗管(610)与第一清理管(430)连接的两端上分别设有第七控制阀(641)和第八控制阀(642)，且第二清理管(440)上还设有第三调节阀(690)和第四调节阀(691)；第二储液箱(620)，其内部储存有清洗液，所述第二储液箱(620)与第二清洗管(610)之间设有第九控制阀(643)；其中，还包括第二控制器(630)，第二控制器(630)分别与第六控制阀(640)、第七控制阀(641)、第八控制阀(642)、第九控制阀、第三调节阀以及第四调节阀连接，并控制第六控制阀(640)、第七控制阀(641)、第八控制阀(642)、第九控制阀、第三调节阀(690)以及第四调节阀(691)的开启、关闭。
6.根据权利要求5所述的一种废水资源化处理系统，其特征在于：所述第二净化单元(600)还包括；第三检测机构(650)，设置于第二清理管(440)上，用于检测第一清理管(430)内液体的流量；第四检测机构(660)，设置于第二清理管(440)上，用于检测第一清理管(430)内的水压；其中，还包括第二对比装置(670)，所述第二对比装置(670)与第二控制器(630)连接，用于接收第三检测机构(650)和第四检测机构(660)发送的流量数值和水压数值，并将接收的数值与设定的数值进行对比，再将对比结果发送至第二控制器(630)内。
7.根据权利要求6所述的一种废水资源化处理系统，其特征在于：所述第二清理管(440)上设有与二次沉淀池(220)连接的第二回水管(680)，所述第二回水管(680)上设有第十控制阀(681)，所述第十控制阀(681)与第二控制器(630)连接。
8.根据权利要求7所述的一种废水资源化处理系统，其特征在于：所述第一储液箱(520)和第二储液箱(620)内均设有液位检测装置(700)，用于检测第一储液箱(520)和第二储液箱(620)内清洗液的液位，且第一储液箱(520)和第二储液箱(620)上还设有报警装置(800)，所述报警装置(800)与液位检测装置(700)连接。
发明内容
本发明的目的是提供一种废水资源化处理系统，能够解决上述问题。
本申请的目的是提供一种废水资源化处理系统，包括：一级处理单元，包括依次连接的格栅、废水收集池以及初级沉淀池，格栅用于截流废水中的大块物质，废水收集池用于收集废水，初级沉淀池用于将废水中的悬浮物去除；二级处理单元，包括相互连接的曝气池以及二次沉淀池，所述曝气池内设有曝气风机和曝气装置，曝气池通过微生物的新陈代谢将废水中的污染物变为CO2和H2O，并将反应后的废水送入二次沉淀池沉淀；污泥处理单元，用于收集并处理二级处理单元中废水沉淀产生的泥质，包括污泥收集池和污泥处理池，所述污泥收集池与二次沉淀池之间设有污泥收集装置，污泥收集池和污泥处理池之间设有污泥泵；深度处理单元，用于收集经过二级处理后的废水并对其进消毒、沉淀处理，并对经过处理达到的达标水进行收集，包括相互连接的三次沉淀池以及清水池，所述三次沉淀池与污泥泵之间设有第一清理管，所述三次沉淀池与污泥收集装置之间设有第二清理管；其中，还包括第一净化单元和第二净化单元，分别设置于第一清理管和第二清理管上，用于清理第一清理管和第二清理管内积累的沉淀物。
采用上述的一种废水资源化处理系统，可以废水、污水中所含的污染物质从水中分离去除，将有害的物质转化为无害的物质、有用的物质，水则得到净化，并使资源得到充分利用，在处理时按照一级处理、二级处理、深度处理依次对废水进行处理，一级处理采用一级处理单元进行处理，其中，一级处理单元包括依次连接的格栅、废水收集池以及初级沉淀池，格栅用于截流废水中的大块物质以保证后续各种水泵、管道、设备的正常运行，废水收集池用于收集废水，初级沉淀池用于将废水中的悬浮物尽可能的沉降去除，至少去除废水中50％的悬浮物，二级处理单元包括相互连接的曝气池以及二次沉淀池，曝气池内设有曝气风机和曝气装置并通过曝气风机和曝气装置向曝气池内供氧，曝气池通过微生物的新陈代谢将废水中的污染物变为CO2和H2O，并将反应后的废水送入二次沉淀池沉淀；在进行二级处理的同时污泥处理单元同时开启，污泥处理单元包括污泥收集池和污泥处理池，污泥收集池与二次沉淀池之间设有污泥收集装置，污泥收集池和污泥处理池之间设有污泥泵，通过污泥收集装置将二次沉淀池中的泥质收集到污泥收集池中，并通过污泥泵输送到污泥处理池中进行处理；深度处理单元对废水进行深度处理，深度处理单元包括相互连接的三次沉淀池以及清水池，三次沉淀池用于收集经过二级处理后的废水并对其进消毒、沉淀处理，并将处理达到的达标水收集到清水池中，同时，通过在三次沉淀池与污泥泵之间设有第一清理管，并在三次沉淀池与污泥收集装置之间设有第二清理管，可以通过第一清理管将三次沉淀池中的水对污泥泵进行冲洗，防止污泥泵堵塞，通过第二清理管可以将三次沉淀池中的水对污泥收集装置进行冲洗，防止污泥收集装置堵塞，影响废水的处理；通过在第一清理管设有第一净化单元，在第二清理管上设有第二净化单元，可以将第一清理管和第二清理管内积累的沉淀物快速清理，防止第一清理管和第二清理管堵塞。
进一步的，所述第一净化单元包括：第一清洗管，设置于第一清理管上并与清水池连接，所述第一清理管与清水池之间设有第一控制阀，所述第一清洗管与第一清理管连接的两端上分别设有第二控制阀和第三控制阀，且第一清理管上还设有第一调节阀和第二调节阀；第一储液箱，其内部储存有清洗液，所述第一储液箱与第一清洗管之间设有第四控制阀；其中，还包括第一控制器，第一控制器分别与第一控制阀、第二控制阀、第三控制阀、第四控制阀、第一调节阀以及第二调节阀连接，并控制第一控制阀、第二控制阀、第三控制阀、第四控制阀、第一调节阀以及第二调节阀的开启、关闭。
在对污泥泵进行清洗时，第一控制器控制第一调节阀和第二调节阀关闭，阻断第三沉淀池向污泥泵的供水，同时控制第一控制阀开启，将清水池内的水导入到第一清洗管内，再控制第二控制阀和第三控制阀开启，使水在循环泵的作用下在第一清洗管和第一清理管内循环，持续对第一清理管进行清洗，通过设有第一储液箱，第一储液箱内储存有清洗液，第一控制器控制第四控制阀开启，将清洗液添加到水中，清洗液与水混合后形成去除沉淀物的混合液，混合液在循环泵的作用下在第一清洗管和第一清理管内循环，持续对第一清理管内的沉淀物进行清洗。
进一步的：所述第一净化单元还包括：第一检测机构，设置于第一清理管上，用于检测第一清理管内液体的流量；第二检测机构，设置于第一清理管上，用于检测第一清理管内的水压；其中，还包括第一对比装置，所述第一对比装置与第一控制器连接，用于接收第一检测机构和第二检测机构发送的流量数值和水压数值，并将接收的数值与设定的数值进行对比，再将对比结果发送至第一控制器内。
通过在第一清理管上设有第一检测机构，第一检测机构为流量计，可以对一清理管内的流量进行检测，通过在第一清理管上设置第二检测机构，第二检测机构为水压传感器，可以对第一清理管内的水压紧检测，同时，通过设有第一对比装置，第一对比装置用于接收第一检测机构和第二检测机构发送的流量数值和水压数值，且第一对比装置内预先设置有正常情况下第一清理管内的流量数值和水压数值，第一对比装置将接收的流量数值和水压数值与设定的数值进对比，并将对比结果发送至第一控制器内，第一控制器根据对比结果判断第一清理管是否需要清理，并控制相应的控制阀开启或关闭。
进一步的，所述第一清理管上设有与二次沉淀池连接的第一回水管，所述第一回水管上设有第五控制阀，所述第五控制阀与第一控制器连接。
通过在第一清理管上安装有与第二沉淀池连接的第一回水管，当第一清理管内的沉淀物清理完成后，第一清理管和第一清洗管内清洗产生的废水输送到二次沉淀池中，对清洗废水进行二级处理，从而对废水进行再次利用，提高了水资源的利用率。
进一步的，所述第二净化单元包括：第二清洗管，设置于第二清理管上并与清水池连接，所述第二清理管与清水池之间设有第六控制阀，所述第二清洗管与第一清理管连接的两端上分别设有第七控制阀和第八控制阀，且第二清理管上还设有第三调节阀和第四调节阀；第二储液箱，其内部储存有清洗液，所述第二储液箱与第二清洗管之间设有第九控制阀；其中，还包括第二控制器，第二控制器分别与第六控制阀、第七控制阀、第八控制阀、第九控制阀、第三调节阀以及第四调节阀连接，并控制第六控制阀、第七控制阀、第八控制阀、第九控制阀、第三调节阀以及第四调节阀的开启、关闭。
在对污泥收集装置进行清洗时，第二控制器控制第三调节阀和第四调节阀关闭，阻断第三沉淀池向污泥泵的供水，同时控制第六控制阀开启，将清水池内的水导入到第二清洗管内，再控制第七控制阀和第八控制阀开启，使水在循环泵的作用下在第二清洗管和第二清理管内循环，持续对第二清理管进行清洗，通过设有第二储液箱，第二储液箱内储存有清洗液，第二控制器控制第九控制阀开启，将清洗液添加到水中，清洗液与水混合后形成去除沉淀物的混合液，混合液在循环泵的作用下在第二清洗管和第二清理管内循环，持续对第二清理管内的沉淀物进行清洗。
进一步的，所述第二净化单元还包括；第三检测机构，设置于第二清理管上，用于检测第一清理管内液体的流量；第四检测机构，设置于第二清理管上，用于检测第一清理管内的水压；其中，还包括第二对比装置，所述第二对比装置与第二控制器连接，用于接收第三检测机构和第四检测机构发送的流量数值和水压数值，并将接收的数值与设定的数值进行对比，再将对比结果发送至第二控制器内。
通过在第二清理管上设有第三检测机构，第三检测机构为流量计，可以对二清理管内的流量进行检测，通过在第二清理管上设置第四检测机构，第四检测机构为水压传感器，可以对第二清理管内的水压紧检测，同时，通过设有第二对比装置，第二对比装置用于接收第三检测机构和第四检测机构发送的流量数值和水压数值，且第二对比装置内预先设置有正常情况下第二清理管内的流量数值和水压数值，第二对比装置将接收的流量数值和水压数值与设定的数值进对比，并将对比结果发送至第二控制器内，第二控制器根据对比结果判断第二清理管是否需要清理，并控制相应的控制阀开启或关闭。
进一步的，所述第二清理管上设有与二次沉淀池连接的第二回水管，所述第二回水管上设有第十控制阀，所述第十控制阀与第二控制器连接。
通过在第二清理管上安装有与第二沉淀池连接的第二回水管，当第二清理管内的沉淀物清理完成后，将第二清理管和第二清洗管内清洗产生的废水输送到二次沉淀池中，对清洗废水进行二级处理，从而对废水进行再次利用，回收完成后关闭第十控制阀，提高了水资源的利用率，在对废水进行回收时，通过水泵对回收的废水进行抽吸。
进一步的，所述第一储液箱和第二储液箱内均设有液位检测装置，用于检测第一储液箱和第二储液箱内清洗液的液位，且第一储液箱和第二储液箱上还设有报警装置，所述报警装置与液位检测装置连接。
通过在第一储液箱和第二内设置液位检测装置，可以随时检测第一储液箱和第二储液箱内清洗液的液位，同时，通过在第一储液箱和第二储液箱上安装报警装置，当液位检测装置检测到第一储液箱或者第二储液箱内的液位低于一定高度时，报警装置会发出警报，提醒周围的工作人员添加清洗液。
本发明的有益效果是：
1、通过第一清理管将三次沉淀池中的水对污泥泵进行冲洗，防止污泥泵堵塞，通过第二清理管可以将三次沉淀池中的水对污泥收集装置进行冲洗，防止污泥收集装置堵塞，影响废水的处理，通过在第一清理管设有第一净化单元，在第二清理管上设有第二净化单元，可以将第一清理管和第二清理管内积累的沉淀物快速清理，防止第一清理管和第二清理管堵塞；
2、通过在第三沉淀池和污泥泵、第三沉淀池和污泥收集装置之间均设有备用管道，在对第一清洗管和第一清理管清洗时通过备用管道可以继续对污泥泵进行冲洗，使污泥冲洗与第一清理管的清洗可以同步进行，同时，在对第二清洗管和第二清理管清洗时通过备用管道可以继续对污泥收集装置进行冲洗，使污泥冲洗工作与第一清理管的清洗工作可以同步进行；
3、通过在第一储液箱和第二内设置液位检测装置，可以随时检测第一储液箱和第二储液箱内清洗液的液位，同时，通过在第一储液箱和第二储液箱上安装报警装置，当液位检测装置检测到第一储液箱或者第二储液箱内的液位低于一定高度时，报警装置会发出警报，提醒周围的工作人员添加清洗液。
（发明人：郑灵兵;王虎;陈艳珍;何祟祟）
