公布日：2022.05.24
申请日：2022.02.14
分类号：C02F9/04(2006.01)I;B01D29/62(2006.01)I
摘要
本发明涉及一种废水循环处理系统，包括底座和固定安装在所述底座上的圆筒，所述圆筒用于承装对废水进行净化的净化试剂，所述圆筒的上端口上设置有一个滤斗，所述滤斗的底部设置有一个滤盘，所述滤斗、所述滤盘以及所述圆筒三者的中心轴线重合，且所述滤斗与所述滤盘为一体成型设置，所述圆筒中还安装有用于对所述滤盘上的滤孔进行疏通的往复机构，所述往复机构位于所述滤盘的下方，在使用时，将待处理的废水倒入至滤斗中，滤盘对废水中的固体进行过滤，动力机构工作，通过传动机构带动往复机构运动，于是，往复机构对滤盘上的滤孔进行疏通，防止其发生堵塞而导致废水过滤无法继续正常进行的问题。
权利要求书

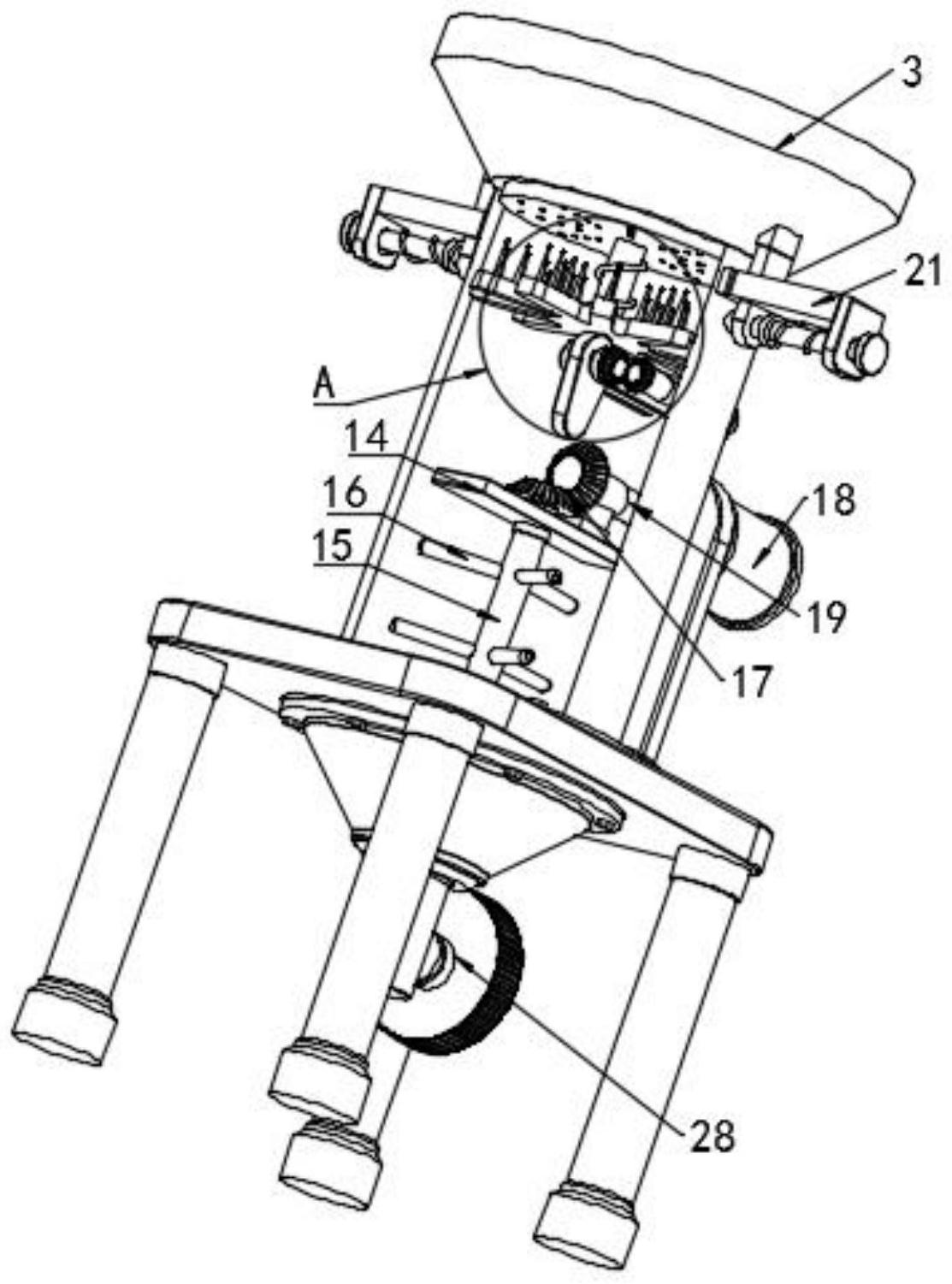

1.一种废水循环处理系统，其特征在于，包括底座(1)和固定安装在所述底座(1)上的圆筒(2)，所述圆筒(2)用于承装对废水进行净化的净化试剂，其底部呈锥形状设置，并设置有一个可开闭的阀门(28)；所述圆筒(2)的上端口上设置有一个滤斗(3)，所述滤斗(3)的底部设置有一个滤盘(5)，所述滤斗(3)、所述滤盘(5)以及所述圆筒(2)三者的中心轴线重合，且所述滤斗(3)与所述滤盘(5)为一体成型设置，二者通过两组锁合机构可拆卸安装在所述圆筒(2)上；所述圆筒(2)中还安装有用于对所述滤盘(5)上的滤孔进行疏通的往复机构，所述往复机构位于所述滤盘(5)的下方，并通过传动机构同安装在所述圆筒(2)上的动力机构连接；所述动力机构还连接有安装在所述圆筒(2)中的混合机构，所述混合机构用于对所述圆筒(2)中的废水与净化试剂进行搅拌。
2.根据权利要求1所述的一种废水循环处理系统，其特征在于，所述锁合机构包括安装在所述滤斗(3)与所述圆筒(2)上的安插结构和设置在所述安插结构上的弹性件，在解除所述滤斗(3)与所述圆筒(2)的连接状态的过程中，所述弹性件储备弹性势能。
3.根据权利要求2所述的一种废水循环处理系统，其特征在于，所述安插结构包括固定在所述滤斗(3)侧部上的竖板(20)和固定在所述圆筒(2)外周上的突出板(21)，所述突出板(21)上开设有一个供所述竖板(20)穿过的通口(26)，且所述突出板(21)远离所述圆筒(2)的一端还安装有一个同与之垂直的挡板(22)；所述挡板(22)上开设有一个通孔，所述弹性件通过所述通孔安装在所述挡板(22)上，且所述竖板(20)上开设有一个与所述弹性件适配的锁孔(27)。
4.根据权利要求3所述的一种废水循环处理系统，其特征在于，所述弹性件包括安装滑动设置在所述通孔中的锁定轴(24)，所述锁定轴(24)与所述锁孔(27)适配，所述锁定轴(24)的外周上设置有一个固定环(25)，且所述固定环(25)与所述挡板(22)之间通过第二弹簧(23)连接，所述弹簧(23)套设在所述锁定轴(24)的外周上。
5.根据权利要求1所述的一种废水循环处理系统，其特征在于，所述往复机构包括安装在所述圆筒(2)中的弹性组件和转动组件，所述转动组件同所述传动机构连接，并与所述弹性组件配合。
6.根据权利要求5所述的一种废水循环处理系统，其特征在于，所述转动组件包括固定安装在所述圆筒(2)中的两个固定板(10)和转动安装在两个所述固定板(10)之间的凸轮(13)，所述凸轮(13)的转动轴和所述圆筒(2)二者的中心轴线垂直。
7.根据权利要求6所述的一种废水循环处理系统，其特征在于，所述弹性组件包括活动设置在所述圆筒(2)中的往复板(6)和固定安装在所述往复板(6)上部的立柱(8)以及套设在所述立柱(8)外周上的第一弹簧(9)，所述第一弹簧(8)的一端与所述往复板(6)连接，另一端与所述滤盘(5)的底部抵接；所述往复板(6)的上部还固定设置有多个与所述滤盘(5)上的滤孔相对应的插针(7)，且所述滤盘(5)上还开设有一个工所述立柱(8)穿过的小孔。
8.根据权利要求6所述的一种废水循环处理系统，其特征在于，传动机构包括转动安装在所述固定板(10)上的传动轴(12)，所述传动轴(12)伸出只所述圆筒(2)的外部，并通过传动带(29)与所述动力机构连接，所述传动轴(12)靠近所述凸轮(13)的一端通过第一锥齿轮组(11)与所述凸轮(13)的转动轴连接。
9.根据权利要求8所述的一种废水循环处理系统，其特征在于，所述混合机构包括固定安装在所述圆筒(2)内部的横板(14)和转动安装在所述横板(14)上的转轴(15)以及沿圆周固定设置在所述转轴(15)外周上的多根搅拌轴(16)，所述转轴(15)和所述圆筒(2)二者的中心轴线重合，且其上端与所述动力机构连接。10.根据权利要求9所述的一种废水循环处理系统，其特征在于，所述动力机构包括竖直固定安装在所述底座(1)上部的立板(4)和安装在所述立板(4)背离所述圆筒(2)的一侧上的电机(18)，所述电机(18)的输出轴(19)伸入至所述圆筒(2)中并通过第二锥齿轮组(17)与所述转轴(15)连接，且所述输出轴(19)与所述传动轴(12)之间通过所述传动带(29)连接。
发明内容
本发明的目的在于提供一种废水循环处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种废水循环处理系统，包括底座和固定安装在所述底座上的圆筒，所述圆筒用于承装对废水进行净化的净化试剂，其底部呈锥形状设置，并设置有一个可开闭的阀门；
所述圆筒的上端口上设置有一个滤斗，所述滤斗的底部设置有一个滤盘，所述滤斗、所述滤盘以及所述圆筒三者的中心轴线重合，且所述滤斗与所述滤盘为一体成型设置，二者通过两组锁合机构可拆卸安装在所述圆筒上；
所述圆筒中还安装有用于对所述滤盘上的滤孔进行疏通的往复机构，所述往复机构位于所述滤盘的下方，并通过传动机构同安装在所述圆筒上的动力机构连接；
所述动力机构还连接有安装在所述圆筒中的混合机构，所述混合机构用于对所述圆筒中的废水与净化试剂进行搅拌。
作为本发明进一步的方案：所述锁合机构包括安装在所述滤斗与所述圆筒上的安插结构和设置在所述安插结构上的弹性件，在解除所述滤斗与所述圆筒的连接状态的过程中，所述弹性件储备弹性势能。
作为本发明再进一步的方案：所述安插结构包括固定在所述滤斗侧部上的竖板和固定在所述圆筒外周上的突出板，所述突出板上开设有一个供所述竖板穿过的通口，且所述突出板远离所述圆筒的一端还安装有一个同与之垂直的挡板；
所述挡板上开设有一个通孔，所述弹性件通过所述通孔安装在所述挡板上，且所述竖板上开设有一个与所述弹性件适配的锁孔。
作为本发明再进一步的方案：所述弹性件包括安装滑动设置在所述通孔中的锁定轴，所述锁定轴与所述锁孔适配，所述锁定轴的外周上设置有一个固定环，且所述固定环与所述挡板之间通过第二弹簧连接，所述弹簧套设在所述锁定轴的外周上。
作为本发明再进一步的方案：所述往复机构包括安装在所述圆筒中的弹性组件和转动组件，所述转动组件同所述传动机构连接，并与所述弹性组件配合,所述转动组件包括固定安装在所述圆筒中的两个固定板和转动安装在两个所述固定板之间的凸轮，所述凸轮的转动轴和所述圆筒二者的中心轴线垂直。
作为本发明再进一步的方案：所述弹性组件包括活动设置在所述圆筒中的往复板和固定安装在所述往复板上部的立柱以及套设在所述立柱外周上的第一弹簧，所述第一弹簧的一端与所述往复板连接，另一端与所述滤盘的底部抵接；
所述往复板的上部还固定设置有多个与所述滤盘上的滤孔相对应的插针，且所述滤盘上还开设有一个工所述立柱穿过的小孔。
作为本发明再进一步的方案：传动机构包括转动安装在所述固定板上的传动轴，所述传动轴伸出只所述圆筒的外部，并通过传动带与所述动力机构连接，所述传动轴靠近所述凸轮的一端通过第一锥齿轮组与所述凸轮的转动轴连接。
作为本发明再进一步的方案：所述混合机构包括固定安装在所述圆筒内部的横板和转动安装在所述横板上的转轴以及沿圆周固定设置在所述转轴外周上的多根搅拌轴，所述转轴和所述圆筒二者的中心轴线重合，且其上端与所述动力机构连接。
作为本发明再进一步的方案：所述动力机构包括竖直固定安装在所述底座上部的立板和安装在所述立板背离所述圆筒的一侧上的电机，所述电机的输出轴伸入至所述圆筒中并通过第二锥齿轮组与所述转轴连接，且所述输出轴与所述传动轴之间通过所述传动带连接。
与现有技术相比，本发明的有益效果是：本发明设计新颖，动力机构工作时，将通过传动机构带动凸轮转动，于是，凸轮与往复板进行配合，且通过弹簧的作用，便会使得往复板和插针上下往复运动，插针不断地对滤盘上的滤孔进行疏通，如此一来，便有效防止了在废水处理过程中，因滤盘上的滤孔堵塞而导致系统无法正常运行的问题，有效降低了系统的故障率。
（发明人：刘田田;张永梅;王秀;倪荣国）
