公布日：2022.04.26
申请日：2022.01.13
分类号：C02F9/02(2006.01)I
摘要
本发明公开一种自适应污水净化装置，涉及环保设备技术领域，其技术方案要点是：包括处理池，所述处理池内设过滤管组件，所述过滤管组件包括若干过滤管、两个集水管以及用于支撑的支架；两个集水管分别位于过滤管的上下两端，用于将过滤管过滤后的水排出；所述集水管上连接有泵送装置和冲洗装置；所述过滤管包括内滤管和外滤管，所述内滤管的上下两端分别连接两侧的集水管，所述外滤管套接于内滤管的外周，并在内滤管与外滤管之间形成环形腔。本发明对良好的适用性，能够更有效快速地对污水进行过滤进化处理，大大降低污水的污染物含量。
权利要求书

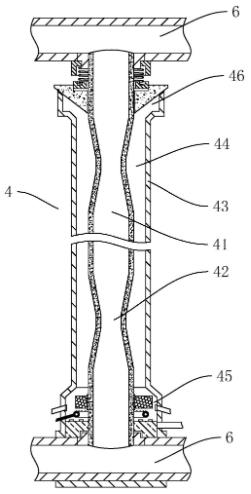

1.一种自适应污水净化装置，其特征在于，包括处理池(1)，所述处理池(1)的中间段通过隔板(2)分隔为若干分隔槽(3)，所述分隔槽(3)的内部均设置有过滤管(4)组件，所述过滤管(4)组件包括若干过滤管(4)、两个集水管(6)以及用于支撑的支架(5)；两个集水管(6)分别位于过滤管(4)的上下两端，用于将过滤管(4)过滤后的水排出；所述集水管(6)上连接有泵送装置和冲洗装置；所述过滤管(4)包括内滤管(41)和外滤管(43)，所述内滤管(41)的上下两端分别连接两侧的集水管(6)，所述外滤管(43)套接于内滤管(41)的外周，并在内滤管(41)与外滤管(43)之间形成环形腔(44)；所述外滤管(43)的下端设置有反冲罩(45)，上端设置有排渣罩(46)；所述反冲罩(45)用于从外滤管(43)的下端通入高压冲洗水，所述排渣罩(46)可打开，并将环形腔(44)内的杂质排出；所述反冲罩(45)的内部下侧设置有环形的供水件一，所述环形供水件一(47)的上部开设有若干均匀分布的供水孔(49)，所述环形供水件一(47)通过供水管一(48)连通外接反冲洗水源一；所述反冲罩(45)的外周连接有供气管(54)，所述反冲罩(45)的内部上方设置有混合环(52)，所述混合环(52)呈蜂窝状结构，用于将经过的反冲洗水和空气混合；所述供气管(54)连通反冲罩(45)的一端位于混合环(52)的外侧靠下外置，并呈倾斜向上布置；所述混合环(52)通过旋转件(53)转动连接于内滤管(41)的外周，且呈偏心的圆环形；所述供气管(54)设置有两个，分别呈偏心状态连接于反冲罩(45)的外侧，用于驱动所述混合环(52)旋转。
2.根据权利要求1所述的一种自适应污水净化装置，其特征在于，所述内滤管(41)上设置若干缩口(42)，所述缩口(42)的内侧直径缩小，外侧的环形腔(44)的扩大。
3.根据权利要求1所述的一种自适应污水净化装置，其特征在于，所述排渣罩(46)的直径大于所述外滤管(43)，下端与外滤管(43)连通，上端呈环形的开放状；所述排渣罩(46)的上方设置有环形塞(55)，所述环形塞(55)套设于内滤管(41)的外周，并可上下调节，用于封闭或打开所述排渣罩(46)的上部开口。
4.根据权利要求3所述的一种自适应污水净化装置，其特征在于，所述环形塞(55)的外周呈设置锥面一(56)，所述排渣罩(46)的上端侧壁上形成锥面二(57)，所述环形塞(55)的锥面一(56)能够抵压于锥面二(57)上，并将所述排渣罩(46)的上部开口封闭；所述环形塞(55)在受到环形腔(44)内反冲洗水冲洗时上升，将使得排渣罩(46)上端打开。
5.根据权利要求3所述的一种自适应污水净化装置，其特征在于，所述环形塞(55)的上端弹性抵压有弹簧(58)。
6.根据权利要求5所述的一种自适应污水净化装置，其特征在于，所述环形塞(55)的上端开设有调节孔(59)，所述调节孔(59)内螺纹连接有可升降的调节块(60)，所述弹簧(58)上端通过固定块(61)支撑，下端弹性抵压于所述调节块(60)上；所述调节块(60)和固定块(61)上均设置有用于容纳弹簧(58)的限位槽(62)。
7.根据权利要求1所述的一种自适应污水净化装置，其特征在于，所述环形供水件一(47)和混合环(52)之间设置有环形供水件二(50)，所述环形供水件二(50)通过供水管二(51)与连通外接反冲洗水源二；所述反冲洗水源一和反冲洗水源二分别用于供给酸性和碱性的反冲洗水。
发明内容
本发明的目的在于解决上述问题而提供一种自适应污水净化装置，通过多组过滤，更利于废水的稳定高效处理。
本发明的上述技术目的是通过以下技术方案得以实现的：一种自适应污水净化装置，其特征在于，包括处理池，所述处理池的中间段通过隔板分隔为若干分隔槽，所述分隔槽的上下两侧均设置匀水层，所述匀水层包括若干间隔分布的匀水板；所述处理池的底部设置若干斜槽，所述斜槽与分隔槽一一对应，所述斜槽的下部设置具有阀门的排渣管；
本发明进一步设置为，所述分隔槽的内部均设置有过滤管组件，所述过滤管组件包括若干过滤管、两个集水管以及用于支撑的支架；两个集水管分别位于过滤管的上下两端，用于将过滤管过滤后的水排出；所述集水管上连接有泵送装置和冲洗装置；所述过滤管包括内滤管和外滤管，所述内滤管的上下两端分别连接两侧的集水管，所述外滤管套接于内滤管的外周，并在内滤管与外滤管之间形成环形腔。
本发明进一步设置为，所述内滤管上设置若干缩口，所述缩口的内侧直径缩小，外侧的环形腔的扩大。
本发明进一步设置为，所述外滤管的下端设置有反冲罩，上端设置有排渣罩；所述反冲罩用于从外滤管的下端通入高压冲洗水，所述排渣罩可打开，并将环形腔内的杂质排出。
本发明进一步设置为，所述排渣罩的直径大于所述外滤管，下端与外滤管连通，上端呈环形的开放状；所述排渣罩的上方设置有环形塞，所述环形塞套设于内滤管的外周，并可上下调节，用于封闭或打开所述排渣罩的上部开口。
本发明进一步设置为，所述环形塞的外周呈设置锥面一，所述排渣罩的上端侧壁上形成锥面二，所述环形塞的锥面一能够抵压于锥面二上，并将所述排渣罩的上部开口封闭；所述环形塞在受到环形腔内反冲洗水冲洗时上升，将使得排渣罩上端打开。
本发明进一步设置为，所述环形塞的上端弹性抵压有弹簧。
本发明进一步设置为，所述环形塞的上端开设有调节孔，所述调节孔内螺纹连接有可升降的调节块，所述弹簧上端通过固定块支撑，下端弹性抵压于所述调节块上；所述调节块和固定块上均设置有用于容纳弹簧的限位槽。
本发明进一步设置为，所述反冲罩的内部下侧设置有环形的供水件一，所述环形供水件一的上部开设有若干均匀分布的供水孔，所述环形供水件一通过供水管一连通外接反冲洗水源一；所述反冲罩的外周连接有供气管，所述反冲罩的内部上方设置有混合环，所述混合环呈蜂窝状结构，用于将经过的反冲洗水和空气混合。
本发明进一步设置为，所述环形供水件一和混合环之间设置有环形供水件二，所述环形供水件二通过供水管二与连通外接反冲洗水源二；所述反冲洗水源一和反冲洗水源二分别用于供给酸性和碱性的反冲洗水。
本发明进一步设置为，所述供气管连通反冲罩的一端位于混合环的外侧靠下外置，并呈倾斜向上布置。
本发明进一步设置为，所述混合环通过旋转件转动连接于内滤管的外周。
本发明进一步设置为，所述混合环呈偏心的圆环形。
本发明进一步设置为，所述供气管设置有两个，分别呈偏心状态连接于反冲罩的外侧，用于驱动所述混合环旋转。
本发明进一步设置为，所述排渣管的下端连接滤渣装置，所述滤渣装置包括滤水筒，所述滤水筒的中段两侧分别设置两个缺口，所述滤水筒的内侧设置有用于阻挡所述缺口的挡板，两个挡板的上端之间设置过滤板；两个挡板通过驱动装置驱动可相互靠拢，靠拢过程中可将所述缺口打开，并驱动所述滤水板两端靠拢中间向上拱其的倾斜状态。
本发明进一步设置为，所述滤水板的中间相互铰接，两端分别与挡板的上端铰接。
本发明进一步设置为，所述挡板的下端外侧固定连接有斜板，所述斜板向外侧倾斜下降。
本发明进一步设置为，所述驱动装置包括两个分别滑动安装于缺口下侧的滑架以及用于驱动所述滑架的驱动杆；所述挡板安装于所述滑架。
本发明进一步设置为，所述挡板与斜板的固定连接处通过铰接座铰接于所述滑架，所述滑架上设置有升降顶杆，所述升降顶杆用于抵压支撑于斜板的下侧，并可驱动斜板向上倾斜摆动。
本发明进一步设置为，所述滤水筒的缺口外侧设置存渣箱，存渣箱可通过缺口连通滤水筒内腔，所述存渣箱罩设驱动装置、斜板。
本发明进一步设置为，所述存渣箱的外侧开设排渣口，所述斜板可部分从排渣口伸出，并用于将滤渣排出。
本发明进一步设置为，所述过滤板的下侧设置用于抵压支撑过滤板的限位筒一，限位筒用于将过滤板的中间略微隆起。
本发明进一步设置为，所述过滤板的上侧对应于限位筒一的两侧位置分别设置有限位筒二，所述限位筒二用于抵压限位于过滤板的上侧，并可在过滤板上升过程中适用性浮动，所述限位筒二的两端分别通过滑杆旋转支撑。
本发明进一步设置为，所述限位筒二的两端固定有旋转套，所述旋转套转动连接于所述滑杆；所述旋转套内穿设有连接管，所述连接管的一端伸入限位筒内腔并连接有连接头，两个连接头分别连接有进水管和进气管，用于分别用于向限位筒二的内腔输入冲洗用的水和空气；所述限位筒二的下侧壁开设有若干喷口。
本发明进一步设置为，所述进气管和进水管上均开设孔洞，所述进气管圆周分布于进水管的外周，所述进气管之间设置有蜂窝状的套件。
本发明进一步设置为，所述限位筒一的结构与限位筒二一致，用于对过滤板下方进行冲洗；所述限位筒一的两端分别通过固定的旋转支撑座旋转支撑。
本发明进一步设置为，所述限位筒一的下侧固定连接有配重块和偏心杆，所述偏心杆朝向一侧倾斜。
综上所述，本发明具有以下有益效果：
通过分隔板能够将处理池分隔为相对分隔的腔体，并且在分隔槽的上下两端位置相互联通，使得上层的浮沫等漂浮状杂质能够在上层聚集，便于在上层进行清除；而下层的沉淀等杂质能够在下层沉淀，并在处理池底部能够聚集，便于对杂质进行处理；并且在分隔槽上下两侧安装匀水层，也能够起到一定的阻隔作用，能够减少处理池顶部和底部的杂质进入中间的分隔槽当中。分隔槽当中的过滤管组件能够在相对清洁的环境当中对废水进行过滤处理，通过过滤管组件能够对分隔槽内的废水进行过滤清洁，对中层相对清洁的水进行过滤处理，也能够降低过滤的压力，从而更利于废水的稳定高效处理。
（发明人：余诗文;胡其木;张翔;宋骏捷;楼亚青;高嘉敏;陶珍;柏磊）
