公布日：2022.05.13
申请日：2022.01.14
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种一体化的医疗废水处理系统，涉及到医疗废水处理领域，通过将处理装置设置依次连接的一级沉降池、二级沉降池、具膜处理区和化学处理区，从而对医疗废水进行多级处理，能够对医疗废水中不同性质的成分分层处理，整个处理过程工艺简洁，相较于分开处理省去了很多流程，且提高了对医疗废水的处理效果；同时，处理装置的各个区域均与工控系统连接，通过工控系统对处理装置物料进出和流通速度的控制，可以更好地协调各个区域的连续稳定的工作。
权利要求书

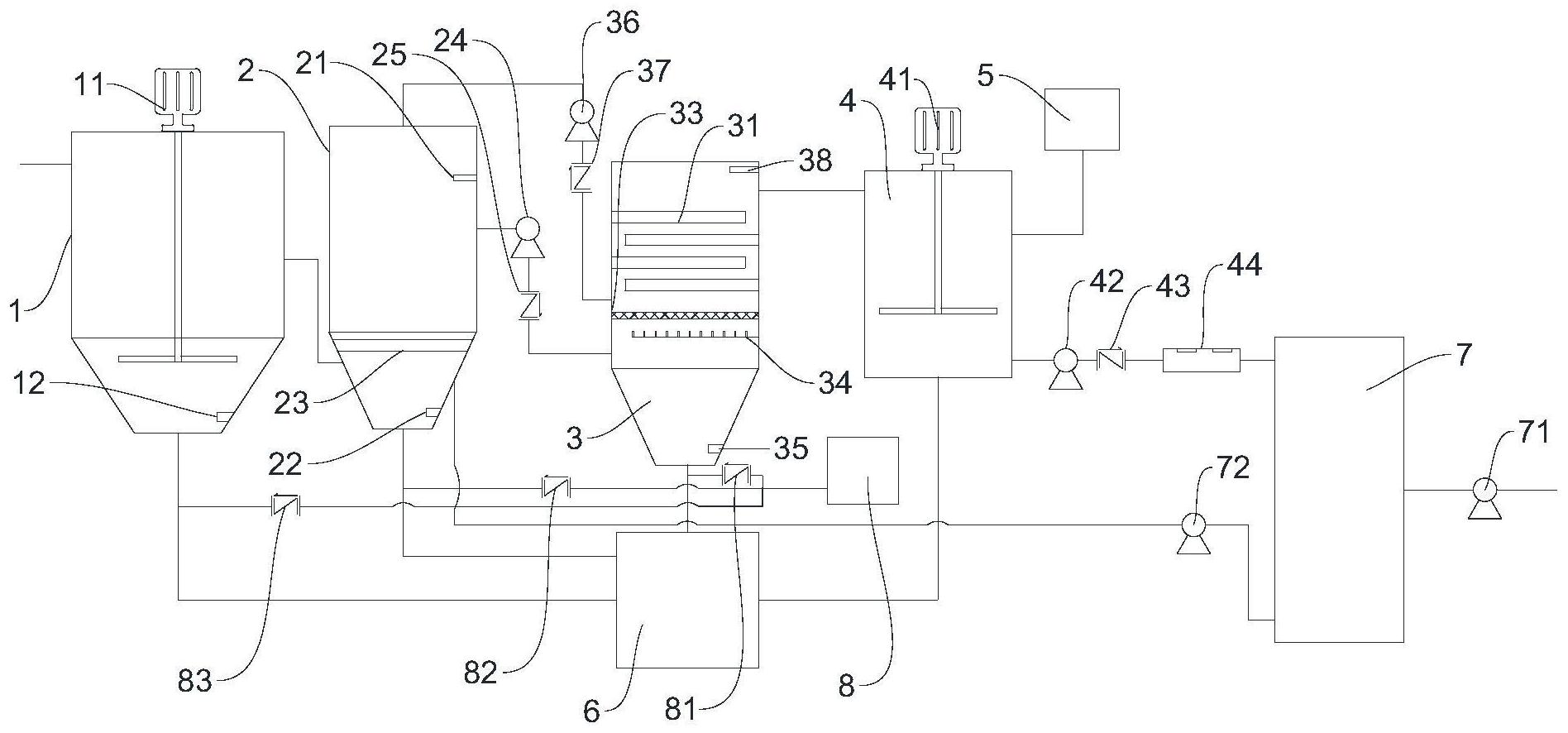

1.一种一体化的医疗废水处理系统，其特征在于：包括工控系统和处理装置，所述处理装置包括一级沉降池(1)、二级沉降池(2)、具膜处理区(3)、化学处理区(4)、固废处理池(6)和缓冲池(7)，所述一级沉降池(1)、二级沉降池(2)、具膜处理区(3)、化学处理区(4)和缓冲池(7)液体物料的出入口依次连接，所述一级沉降池(1)、二级沉降池(2)、具膜处理区(3)和化学处理区(4)的固废出口均与固废处理池(6)连接；所述工控系统用于控制处理装置各个元件之间物料的进出；所述一级沉降池(1)用于将医疗废水进行初步沉降分离成一级上清液和一级沉淀，所述一级沉降池(1)的一级上清液出口与二级沉降池(2)连接；所述二级沉降池(2)用于将一级上清液进行沉淀分成二级上清液和二级沉淀，所述二级上清液中设置有厌氧生物膜载体(23)，所述厌氧生物膜载体(23)用于对二级上清液中的部分有机物进行分解，所述二级上清液的出口与具膜处理区(3)连接；所述具膜处理区(3)内部均匀设置有若干好氧生物膜载体(31)，所述好氧生物膜载体(31)下方设置有空气喷淋管(34)，所述空气喷淋管(34)用于向具膜处理区(34)内部持续补充空气，所述好氧生物膜载体(31)用于将二级上清液分解为更符合排放标准的三级上清液和三级沉淀，所述三级上清液的出口与化学处理区(4)连接；所述化学处理区(4)用于将三级上清液消毒处理成为四级沉淀和符合排放标准的四级上清液，所述四级上清液的出口与缓冲池(7)连接；所述固废处理池(6)用于接收并储存一级沉淀、二级沉淀、三级沉淀和四级沉淀；所述缓冲池(7)用于接收并储存四级上清液，所述缓冲池(7)的第一出口与外界排放环境连接，所述缓冲池(7)的第二出口与二级沉降池连接。
2.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述工控系统连接有搅拌机构，所述搅拌机构包括安装在一级沉降池(1)的第一搅拌机(11)和安装在化学处理区(4)上的第二搅拌机(41)，所述第一搅拌机(11)用于对一级沉降池(1)底部沉积的固废进行搅拌，所述第二搅拌机(41)用于将化学处理区(4)内的化学药剂与三级上清液混合均匀。
3.根据权利要求2所述的一种一体化的医疗废水处理系统，其特征在于，所述工控系统还连接有反馈机构，所述反馈机构包括第一传感器(12)、第二传感器(21)、第三传感器(22)、第四传感器(38)和第五传感器(35)；所述第一传感器(12)安装在一级沉降池(1)内侧壁的底部，所述第一传感器(12)用于检测一级沉淀的沉积量的信息并将该信息反馈给工控系统；所述第二传感器(21)安装在二级沉降池(2)内侧壁的顶部，用于检测二级上清液的液面信息，并将二级上清液的液面信息反馈给工控系统；所述第三传感器(22)安装在二级沉降池(2)内侧壁的底部，用于检测二级沉淀的沉积量信息并将该信息反馈给工控系统；所述第四传感器(38)安装在具膜处理区(3)的内侧壁顶部，用于检测三级上清液的液位信息并将该信息反馈给工控系统；所述第五传感器(35)安装在具膜处理区(3)内侧壁的底部，用于检测三级沉淀的沉积量信息并将该信息反馈给工控系统。
4.根据权利要求3所述的一种一体化的医疗废水处理系统，其特征在于，所述工控系统还连接有动力机构和控制机构，所述动力机构包括安装在一级沉降池(1)、二级沉降池(2)、具膜处理区(3)、化学处理区(4)、固废处理池(6)和缓冲池(7)物料进出口的流体输送泵组；所述控制机构包括安装在一级沉降池(1)、二级沉降池(2)、具膜处理区(3)、化学处理区(4)、固废处理池(6)和缓冲池(7)物料进出口的控制阀组。
5.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述二级上清液的出口与具膜反应区(3)的底部连接，所述具膜反应区(3)上二级上清液的入口位于空气喷淋管(34)下方，所述具膜反应区(3)安装有回流管线，所述回流管线用于将三级上清液中间层输送回二级沉降池(2)，所述回流管线上安装有第二单向阀(37)，所述回流管线的接口位于好氧生物膜载体(31)与空气喷淋管(34)之间。
6.根据权利要求5所述的一种一体化的医疗废水处理系统，其特征在于，所述具膜反应区(3)内还设置有滤网(33)，所述滤网(33)位于回流管线接口与空气喷淋管(34)之间。
7.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述化学处理区(4)连接有消毒剂储存室(5)，所述消毒剂储存室(5)与化学处理区(4)的接口位于第二搅拌机(41)的搅拌桨的上方。
8.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述工控系统还连接有空压系统(8)，所述空压系统(8)包括分别与具膜反应区(3)、二级沉降池(2)和一级沉降池(1)固废出口管道连接的第一反吹气管(81)、第二反吹气管(82)和第三反吹气管(83)。
9.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述化学处理区(4)与缓冲池(7)之间安装有消毒室(44)，所述消毒室(44)用于对四级上清液进行紫外线照射消毒。10.根据权利要求1所述的一种一体化的医疗废水处理系统，其特征在于，所述好氧生物膜载体(31)包括具孔载板(311)，所述具孔载板(311)的两侧均铺设有用于培育好氧菌的生物膜(312)。
发明内容
为了解决现有技术存在的上述问题，本发明目的在于提供一种一体化的医疗废水处理系统。
本发明所采用的技术方案为：
一种一体化的医疗废水处理系统，其特征在于：包括工控系统和处理装置，处理装置包括一级沉降池、二级沉降池、具膜处理区、化学处理区、固废处理池和缓冲池，一级沉降池、二级沉降池、具膜处理区、化学处理区和缓冲池液体物料的出入口依次连接，一级沉降池、二级沉降池、具膜处理区和化学处理区的固废出口均与固废处理池连接；工控系统用于控制处理装置各个元件之间物料的进出；
一级沉降池用于将医疗废水进行初步沉降分离成一级上清液和一级沉淀，一级沉降池的一级上清液出口与二级沉降池连接；
二级沉降池用于将一级上清液进行沉淀分成二级上清液和二级沉淀，二级上清液中设置有厌氧生物膜载体，厌氧生物膜载体用于对二级上清液中的部分有机物进行分解，二级上清液的出口与具膜处理区连接；
具膜处理区内部均匀设置有若干好氧生物膜载体，好氧生物膜载体下方设置有空气喷淋管，空气喷淋管用于向具膜处理区内部持续补充空气，好氧生物膜载体用于将二级上清液分解为更符合排放标准的三级上清液和三级沉淀，三级上清液的出口与化学处理区连接；
化学处理区用于将三级上清液消毒处理成为四级沉淀和符合排放标准的四级上清液，四级上清液的出口与缓冲池连接；
固废处理池用于接收并储存一级沉淀、二级沉淀、三级沉淀和四级沉淀；
缓冲池用于接收并储存四级上清液，缓冲池的第一出口与外界排放环境连接，缓冲池的第二出口与二级沉降池连接。
作为可选的，工控系统连接有搅拌机构，搅拌机构包括安装在一级沉降池的第一搅拌机和安装在化学处理区上的第二搅拌机，第一搅拌机用于对一级沉降池底部沉积的固废进行搅拌，第二搅拌机用于将化学处理区内的化学药剂与三级上清液混合均匀。
作为可选的，工控系统还连接有反馈机构，反馈机构包括第一传感器、第二传感器、第三传感器、第四传感器和第五传感器；
第一传感器安装在一级沉降池内侧壁的底部，第一传感器用于检测一级沉淀的沉积量的信息并将该信息反馈给工控系统；
第二传感器安装在二级沉降池内侧壁的顶部，用于检测二级上清液的液面信息，并将二级上清液的液面信息反馈给工控系统；
第三传感器安装在二级沉降池内侧壁的底部，用于检测二级沉淀的沉积量信息并将该信息反馈给工控系统；
第四传感器安装在具膜处理区的内侧壁顶部，用于检测三级上清液的液位信息并将该信息反馈给工控系统；
第五传感器安装在具膜处理区内侧壁的底部，用于检测三级沉淀的沉积量信息并将该信息反馈给工控系统。
作为可选的，工控系统还连接有动力机构和控制机构，动力机构包括安装在一级沉降池、二级沉降池、具膜处理区、化学处理区、固废处理池和缓冲池物料进出口的流体输送泵；控制机构包括安装在一级沉降池、二级沉降池、具膜处理区、化学处理区、固废处理池和缓冲池物料进出口的控制阀组。
作为可选的，二级上清液的出口与具膜反应区的底部连接，具膜反应区上二级上清液的入口位于空气喷淋管下方，具膜反应区安装有回流管线，回流管线用于将三级上清液中间层输送回二级沉降池，回流管线上安装有第二单向阀，回流管线的接口位于好氧生物膜载体与空气喷淋管之间。
作为可选的，具膜反应区内还设置有滤网，滤网位于回流管线接口与空气喷淋管之间。
作为可选的，化学处理区连接有消毒剂储存室，消毒剂储存室与化学处理区的接口位于第二搅拌机的搅拌桨的上方。
作为可选的，工控系统还连接有空压系统，空压系统包括分别与具膜反应区、二级沉降池和一级沉降池固废出口管道连接的第一反吹气管、第二反吹气管和第三反吹气管。
作为可选的，化学处理区与缓冲池之间安装有消毒室，消毒室用于对四级上清液进行紫外线照射消毒。
作为可选的，好氧生物膜载体包括具孔载板，具孔载板的两侧均铺设有用于培育好氧菌的生物膜。
本发明的有益效果为：
1)本发明提供了一种一体化的医疗废水处理系统，通过将处理装置设置依次连接的一级沉降池、二级沉降池、具膜处理区和化学处理区，从而对医疗废水进行多级处理，能够对医疗废水中不同性质的成分分层处理，整个处理过程工艺简洁，相较于分开处理省去了很多流程，且提高了对医疗废水的处理效果。
2)本发明的处理装置的各个区域均与工控系统连接，通过工控系统对处理装置物料进出和流通速度的控制，可以更好地协调各个区域的连续稳定的工作。
3)具膜反应区与二级沉降池之间设置有回流管道，当检测到三级上清液之中的大分子污染物超标时，可将三级上清液回流至二级沉降池利用无氧菌再次对医疗废水中的大分子污染物等进行处理。
（发明人：邵华）
