公布日：2022.04.22
申请日：2022.02.15
分类号：C02F3/00(2006.01)I
摘要
本发明公开了一种用于污水处理的快速组装生物滤池除臭装置，包括底座，所述底座的上端面上设有安装槽，所述安装槽内滑动连接有四个安装板，四个所述安装板分别贴合安装槽的四个内壁设置，四个所述安装板组合呈矩形设置，四个所述安装板相互远离的一侧壁上均固定连接有固定板，四个所述固定板均贴合底座设置，所述底座上设有四个呈相互对称设置的螺纹槽，四个所述螺纹槽内均螺纹连接有固定螺栓，四个所述固定螺栓远离底座的一端分别贯穿四个固定板设置，四个所述安装板远离底座的一端设有盖板。本发明可以方便的进行拆卸安装以及移动工作，极大的有利于用户进行不同区域内的污水除臭工作，十分方便用户使用。
权利要求书

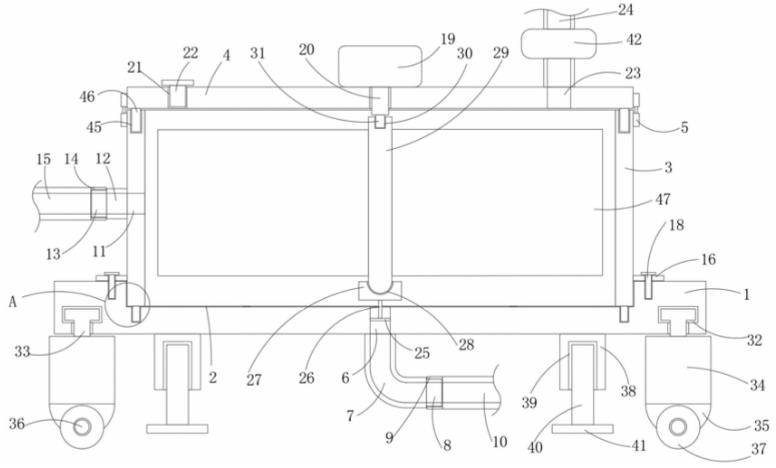

1.一种用于污水处理的快速组装生物滤池除臭装置，包括底座(1)，其特征在于，所述底座(1)的上端面上设有安装槽(2)，所述安装槽(2)内滑动连接有四个安装板(3)，四个所述安装板(3)分别贴合安装槽(2)的四个内壁设置，四个所述安装板(3)组合呈矩形设置，四个所述安装板(3)相互远离的一侧壁上均固定连接有固定板(16)，四个所述固定板(16)均贴合底座(1)设置，所述底座(1)上设有四个呈相互对称设置的螺纹槽(17)，四个所述螺纹槽(17)内均螺纹连接有固定螺栓(18)，四个所述固定螺栓(18)远离底座(1)的一端分别贯穿四个固定板(16)设置，四个所述安装板(3)远离底座(1)的一端设有盖板(4)，所述盖板(4)的四个侧壁上均设有卡扣(5)，四个所述卡扣(5)远离盖板(4)的一端分别固定连接在四个安装板(3)相互远离的一侧壁上设置，所述安装槽(2)远离盖板(4)的一侧内壁上固定连接有排水口(6)，所述底座(1)远离盖板(4)的一侧外壁上固定连接有排水管(7)，所述排水管(7)正对排水口(6)设置，所述排水管(7)远离排水口(6)的一侧壁上固定连接有第一外螺纹管(8)，所述第一外螺纹管(8)上螺纹连接有第一内螺纹管(9)，所述第一内螺纹管(9)远离排水管(7)的一侧壁上固定连接有排水渠道(10)，所述排水渠道(10)、第一外螺纹管(8)和排水管(7)呈相互连通设置，其中一个所述安装板(3)上设有进水口(11)，所述安装板(3)的外壁上固定连接有进水管(12)，所述进水管(12)正对进水口(11)设置，所述进水管(12)远离进水口(11)的一侧壁上固定连接有第二外螺纹管(13)，所述第二外螺纹管(13)上螺纹连接有第二内螺纹管(14)，所述第二内螺纹管(14)远离进水管(12)的一侧壁上固定连接有进水渠道(15)，所述进水渠道(15)、第二外螺纹管(13)和进水管(12)呈相互连通设置，所述盖板(4)上设有工作装置。
2.根据权利要求1所述的一种用于污水处理的快速组装生物滤池除臭装置，其特征在于,所述工作装置包括固定连接在盖板(4)远离底座(1)一侧壁上的转动电机(19)，所述转动电机(19)上设有工作轴(20)，所述工作轴(20)远离转动电机(19)的一端贯穿盖板(4)设置，所述盖板(4)上设有投料口(21)，所述投料口(21)靠近进水口(11)设置，所述投料口(21)内设有密封塞(22)，所述盖板(4)远离投料口(21)大一端设有出气口(23)，所述盖板(4)远离底座(1)的一侧壁上固定连接有出气管(24)，所述出气管(24)正对出气口(23)设置，所述出气管(24)上设有抽风机(42)，所述排水口(6)的内壁上固定连接有支撑杆(25)，所述支撑杆(25)靠近盖板(4)的一侧壁上固定连接有竖直杆(26)，所述竖直杆(26)靠近盖板(4)的一侧壁上固定连接有支撑座(27)，所述支撑座(27)远离底座(1)的一侧壁上设有转动口(28)，所述转动口(28)内转动连接有转动柱(29)，所述转动柱(29)上固定连接有多个呈中心对称设置的转动板(47)，所述转动柱(29)远离转动口(28)的一侧壁上设有方形槽(30)，所述方形槽(30)内滑动连接有方形块(31)，所述方形块(31)固定连接在工作轴(20)上设置，所述底座(1)上设有四个移动装置，四个所述移动装置呈相互远离设置。
3.根据权利要求2所述的一种用于污水处理的快速组装生物滤池除臭装置，其特征在于，所述移动装置包括设置在底座(1)下端面上的转动槽(32)，所述转动槽(32)内转动连接有转动块(33)，所述转动块(33)远离转动槽(32)的一侧壁上固定连接有移动座(34)，所述移动座(34)远离转动块(33)的一侧壁上设有滚动槽(35)，所述滚动槽(35)的两个相对内壁之间固定连接有滚动轴(36)，所述滚动轴(36)上转动连接有滚动轮(37)。
4.根据权利要求1所述的一种用于污水处理的快速组装生物滤池除臭装置，其特征在于，所述底座(1)的下端面上固定连接有多个呈相互对称设置的支撑柱(38)，多个所述支撑柱(38)远离底座(1)的一侧壁上均设有螺纹口(39)，多个所述螺纹口(39)内均螺纹连接有螺纹柱(40)，多个所述螺纹柱(40)远离底座(1)的一端均固定连接有垫脚(41)。
5.根据权利要求1所述的一种用于污水处理的快速组装生物滤池除臭装置，其特征在于，所述安装槽(2)的下侧壁上设有多个限位槽(43)，多个所述限位槽(43)呈相互远离设置，多个所述限位槽(43)内均滑动连接有限位杆(44)，多个所述限位杆(44)分别固定连接在四个安装板(3)上设置。
6.根据权利要求1所述的一种用于污水处理的快速组装生物滤池除臭装置，其特征在于，四个所述安装板(3)远离底座(1)的一侧壁上均设有卡槽(45)，四个所述卡槽(45)内均滑动连接有卡块(46)，四个所述卡块(46)均固定连接在盖板(4)上设置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水处理的快速组装生物滤池除臭装置。
为了实现上述目的，本发明采用了如下技术方案：
一种用于污水处理的快速组装生物滤池除臭装置，包括底座，所述底座的上端面上设有安装槽，所述安装槽内滑动连接有四个安装板，四个所述安装板分别贴合安装槽的四个内壁设置，四个所述安装板组合呈矩形设置，四个所述安装板相互远离的一侧壁上均固定连接有固定板，四个所述固定板均贴合底座设置，所述底座上设有四个呈相互对称设置的螺纹槽，四个所述螺纹槽内均螺纹连接有固定螺栓，四个所述固定螺栓远离底座的一端分别贯穿四个固定板设置，四个所述安装板远离底座的一端设有盖板，所述盖板的四个侧壁上均设有卡扣，四个所述卡扣远离盖板的一端分别固定连接在四个安装板相互远离的一侧壁上设置，所述安装槽远离盖板的一侧内壁上固定连接有排水口，所述底座远离盖板的一侧外壁上固定连接有排水管，所述排水管正对排水口设置，所述排水管远离排水口的一侧壁上固定连接有第一外螺纹管，所述第一外螺纹管上螺纹连接有第一内螺纹管，所述第一内螺纹管远离排水管的一侧壁上固定连接有排水渠道，所述排水渠道、第一外螺纹管和排水管呈相互连通设置，其中一个所述安装板上设有进水口，所述安装板的外壁上固定连接有进水管，所述进水管正对进水口设置，所述进水管远离进水口的一侧壁上固定连接有第二外螺纹管，所述第二外螺纹管上螺纹连接有第二内螺纹管，所述第二内螺纹管远离进水管的一侧壁上固定连接有进水渠道，所述进水渠道、第二外螺纹管和进水管呈相互连通设置，所述盖板上设有工作装置。
优选的，所述工作装置包括固定连接在盖板远离底座一侧壁上的转动电机，所述转动电机上设有工作轴，所述工作轴远离转动电机的一端贯穿盖板设置，所述盖板上设有投料口，所述投料口靠近进水口设置，所述投料口内设有密封塞，所述盖板远离投料口大一端设有出气口，所述盖板远离底座的一侧壁上固定连接有出气管，所述出气管正对出气口设置，所述出气管上设有抽风机，所述排水口的内壁上固定连接有支撑杆，所述支撑杆靠近盖板的一侧壁上固定连接有竖直杆，所述竖直杆靠近盖板的一侧壁上固定连接有支撑座，所述支撑座远离底座的一侧壁上设有转动口，所述转动口内转动连接有转动柱，所述转动柱上固定连接有多个呈中心对称设置的转动板，所述转动柱远离转动口的一侧壁上设有方形槽，所述方形槽内滑动连接有方形块，所述方形块固定连接在工作轴上设置，所述底座上设有四个移动装置，四个所述移动装置呈相互远离设置。
优选的，所述移动装置包括设置在底座下端面上的转动槽，所述转动槽内转动连接有转动块，所述转动块远离转动槽的一侧壁上固定连接有移动座，所述移动座远离转动块的一侧壁上设有滚动槽，所述滚动槽的两个相对内壁之间固定连接有滚动轴，所述滚动轴上转动连接有滚动轮。
优选的，所述底座的下端面上固定连接有多个呈相互对称设置的支撑柱，多个所述支撑柱远离底座的一侧壁上均设有螺纹口，多个所述螺纹口内均螺纹连接有螺纹柱，多个所述螺纹柱远离底座的一端均固定连接有垫脚。
优选的，所述安装槽的下侧壁上设有多个限位槽，多个所述限位槽呈相互远离设置，多个所述限位槽内均滑动连接有限位杆，多个所述限位杆分别固定连接在四个安装板上设置。
优选的，四个所述安装板远离底座的一侧壁上均设有卡槽，四个所述卡槽内均滑动连接有卡块，四个所述卡块均固定连接在盖板上设置。
本发明的有益效果是：在本发明中，用户可以方便的完成装置的安装和拆卸工作，同时还可以利用滚动轮的转动工作来方便的完成移动工作，极大的方便了用户携带装置前往不同区域内进行污水除臭工作，极大的有利于用户使用。
