公布日：2023.03.07
申请日：2022.11.18
分类号：C02F3/28(2023.01)I;B01F27/83(2022.01)I;B01F27/90(2022.01)I;B01F27/806(2022.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种污水处理厌氧池，包括基座，所述基座上安装有厌氧池，所述厌氧池上安装有进水管和出水管，所述厌氧池上安装有电机，所述电机的输出端固定连接有圆杆，所述圆杆与厌氧池的内壁转动连接，所述圆杆中段部分为往复丝杆，所述厌氧池内固定连接有导向杆，所述导向杆上套设有与其滑动连接的滑块，所述往复丝杆贯穿滑块并与其配合连接，所述厌氧池的内壁固定连接有齿条板，所述齿条板位于圆杆的下方。本发明可以以多种方式对污水进行搅拌，搅拌效果更好，有利于微生物对污水的水解反应，且使用的搅拌设备更少，同时，可以增加对污水的搅拌面积，无需人工调节，也方便对搅拌板和搅拌杆进行拆卸，以便对其进行维护。
权利要求书

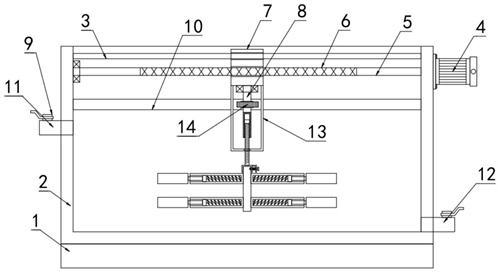

1.一种污水处理厌氧池，包括基座(1)，其特征在于，所述基座(1)上安装有厌氧池(2)，所述厌氧池(2)上安装有进水管(11)和出水管(12)，所述厌氧池(2)上安装有电机(4)，所述电机(4)的输出端固定连接有圆杆(5)，所述圆杆(5)与厌氧池(2)的内壁转动连接，所述圆杆(5)中段部分为往复丝杆(6)，所述厌氧池(2)内固定连接有导向杆(3)，所述导向杆(3)上套设有与其滑动连接的滑块(7)，所述往复丝杆(6)贯穿滑块(7)并与其配合连接，所述厌氧池(2)的内壁固定连接有齿条板(10)，所述齿条板(10)位于圆杆(5)的下方，所述滑块(7)的底部固定连接有U型板(13)，且所述滑块(7)的底部转动连接有短杆(8)，所述短杆(8)上安装有与齿条板(10)啮合的齿轮(14)，所述短杆(8)的底部活动连接有同步转动的螺杆(18)，所述螺杆(18)贯穿U型板(13)并与其螺纹连接，所述螺杆(18)的底部设有矩形杆(23)，所述矩形杆(23)的外壁安装有四个搅拌机构，所述螺杆(18)通过连接机构与矩形杆(23)相连接。
2.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述进水管(11)和出水管(12)上均安装有手动阀(9)，所述进水管(11)安装在厌氧池(2)一侧上端且位于齿条板(10)的下方，所述出水管(12)安装在厌氧池(2)一侧下端。
3.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述短杆(8)的底部固定连接有连接杆(15)，所述连接杆(15)的底部设有矩形槽(16)，所述矩形槽(16)内滑动连接有矩形块(17)，所述螺杆(18)安装在矩形块(17)的底部去，所述螺杆(18)与矩形块(17)固定连接，所述螺杆(18)的直径小于矩形槽(16)内切圆的直径。
4.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述搅拌机构包括固定在矩形杆(23)外壁上的搅拌杆(19)，所述搅拌杆(19)远离矩形杆(23)的一端设有滑槽(20)，所述滑槽(20)内滑动连接有移动块(22)，所述移动块(22)上固定连接有第一弹簧(21)，所述第一弹簧(21)的对另一端与滑槽(20)的内壁固定连接，所述移动块(22)上固定连接有横杆(24)，所述横杆(24)的另一端固定连接有搅拌板(25)。
5.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述连接机构包括固定在螺杆(18)底部的连接块(26)，所述连接块(26)的底部设有矩形形状的连接槽(27)，所述矩形杆(23)滑动连接在连接槽(27)内，所述连接块(26)上固定连接有L型块(31)，所述L型块(31)上贯穿设有与其滑动连接的定位销(29)，所述矩形杆(23)的外壁设有销槽(28)，所述定位销(29)滑动连接在销槽(28)内，所述定位销(29)上固定连接有固定环(32)，所述固定环(32)上固定连接有第二弹簧(33)，所述第二弹簧(33)的另一端与L型块(31)固定连接，所述定位销(29)的另一端固定连接有拉块(30)。
6.根据权利要求5所述的一种污水处理厌氧池，其特征在于，所述第二弹簧(33)套在定位销(29)的外部，且所述第二弹簧(33)的内径大于定位销(29)的外径。
7.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述U型板(13)通过焊接与滑块(7)固定连接，且所述U型板(13)不与齿条板(10)相接触。
8.根据权利要求1所述的一种污水处理厌氧池，其特征在于，所述导向杆(3)为圆形形状，所述滑块(7)上贯穿设有通槽，所述通槽的内壁安装有四氟膜，所述导向杆(3)贯穿通槽与四氟膜相抵。
发明内容
本发明的目的是为了解决上述技术问题，而提出的一种污水处理厌氧池，其可以以多种方式对污水进行搅拌，搅拌效果更好，有利于微生物对污水的水解反应，且使用的搅拌设备更少，同时，可以增加对污水的搅拌面积，无需人工调节，也方便对搅拌板和搅拌杆进行拆卸，以便对其进行维护。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理厌氧池，包括基座，所述基座上安装有厌氧池，所述厌氧池上安装有进水管和出水管，所述厌氧池上安装有电机，所述电机的输出端固定连接有圆杆，所述圆杆与厌氧池的内壁转动连接，所述圆杆中段部分为往复丝杆，所述厌氧池内固定连接有导向杆，所述导向杆上套设有与其滑动连接的滑块，所述往复丝杆贯穿滑块并与其配合连接，所述厌氧池的内壁固定连接有齿条板，所述齿条板位于圆杆的下方，所述滑块的底部固定连接有U型板，且所述滑块的底部转动连接有短杆，所述短杆上安装有与齿条板啮合的齿轮，所述短杆的底部活动连接有同步转动的螺杆，所述螺杆贯穿U型板并与其螺纹连接，所述螺杆的底部设有矩形杆，所述矩形杆的外壁安装有四个搅拌机构，所述螺杆通过连接机构与矩形杆相连接。
优选地，所述进水管和出水管上均安装有手动阀，所述进水管安装在厌氧池一侧上端且位于齿条板的下方，所述出水管安装在厌氧池一侧下端。
优选地，所述短杆的底部固定连接有连接杆，所述连接杆的底部设有矩形槽，所述矩形槽内滑动连接有矩形块，所述螺杆安装在矩形块的底部去，所述螺杆与矩形块固定连接，所述螺杆的直径小于矩形槽内切圆的直径。
优选地，所述搅拌机构包括固定在矩形杆外壁上的搅拌杆，所述搅拌杆远离矩形杆的一端设有滑槽，所述滑槽内滑动连接有移动块，所述移动块上固定连接有第一弹簧，所述第一弹簧的对另一端与滑槽的内壁固定连接，所述移动块上固定连接有横杆，所述横杆的另一端固定连接有搅拌板。
优选地，所述连接机构包括固定在螺杆底部的连接块，所述连接块的底部设有矩形形状的连接槽，所述矩形杆滑动连接在连接槽内，所述连接块上固定连接有L型块，所述L型块上贯穿设有与其滑动连接的定位销，所述矩形杆的外壁设有销槽，所述定位销滑动连接在销槽内，所述定位销上固定连接有固定环，所述固定环上固定连接有第二弹簧，所述第二弹簧的另一端与L型块固定连接，所述定位销的另一端固定连接有拉块。
优选地，所述第二弹簧套在定位销的外部，且所述第二弹簧的内径大于定位销的外径。
优选地，所述U型板通过焊接与滑块固定连接，且所述U型板不与齿条板相接触。
优选地，所述导向杆为圆形形状，所述滑块上贯穿设有通槽，所述通槽的内壁安装有四氟膜，所述导向杆贯穿通槽与四氟膜相抵。
本发明与现有技术相比，其有益效果为：
1、电机工作带动圆杆和往复丝杆转动，由于滑块在导向杆的导向下无法转动，因此往复丝杆转动时，可以实现滑块在导向杆和往复丝杆上移动，进而带动短杆水平移动；短杆移动带动齿轮移动，齿轮在齿条板上滚动从而带动连接杆、螺杆转动，螺杆转动带动矩形杆、搅拌杆和搅拌板转动，通过转动的搅拌杆和搅拌板可以对污水进行搅拌，有利于污水内微生物的水解反应。
2、螺杆转动时会在U型板上向下移动，此时的矩形块在矩形槽内滑动，如此可以带动转动搅拌杆和搅拌板向下移动，改变搅拌杆和搅拌板搅拌的位置，从而可以对污水进行更加有效的搅拌。
3、当滑块移动至最左端往回移动时，此时的短杆和齿轮反转，如此实现螺杆反转，实现转动的搅拌杆和搅拌板上移，如此呈波浪形状的对污水搅拌，效果更好，同时可以带动污水向一侧流动，进一步提高搅拌效果。
4、搅拌杆和搅拌板转动时，因离心力搅拌板转动带动横杆和移动块移动，如此可以增加搅拌板转动形成圆周的范围，从而可以增加搅拌的范围。
5、拉动拉块，拉块移动带动定位销移动使其脱离销槽，此时的矩形杆不再被限位，从而可以将矩形杆、搅拌杆和搅拌板取下，以便对其进行维护。
综上所述，本发明可以以多种方式对污水进行搅拌，搅拌效果更好，有利于微生物对污水的水解反应，且使用的搅拌设备更少，同时，可以增加对污水的搅拌面积，无需人工调节，也方便对搅拌板和搅拌杆进行拆卸，以便对其进行维护。
（发明人：汤永乐）
