申请日 2017.07.26
公开（公告）日 2017.10.20
IPC分类号 C02F9/04
摘要
本发明公开了一种污水的快速处理装置，包括壳体，所述壳体上设有上盖、套筒、支撑金属杆、压缩弹簧、除杂管、过滤箱、循环水泵、导引底板、杂质回收管、螺纹密封盖和出水管;上盖上设有进水管、搅拌轴、药剂罐、电机和加压盒;加压盒内设有转轴、转盘、活塞、连杆、取料管、注射管和转动连接环;搅拌轴上设有过滤网、搅拌扇叶、金属丝和出料孔;壳体下端两侧对称焊接设置有支架。本发明通过设计能够加压注入药剂并活动设置滤网，避免了杂质过多造成的堵塞;通过金属丝缠绕絮状物，通过循环水泵带动水体通过过滤箱并截留杂质，有效提高了水体处理效率。
权利要求书
1.一种污水的快速处理装置，包括壳体(1)，其特征在于，所述壳体(1)上端铆接设置有上盖(2)，所述上盖(2)上端和所述壳体(1)连接处镶嵌有环形的橡胶密封垫圈，所述上盖(2)上左侧连接设置有进水管(3)，所述进水管(3)中部垂直转动设置有搅拌轴(4)，所述搅拌轴(4)为下端封闭上端开放的空心杆材，所述上盖(2)上端左侧焊接设置有药剂罐(5)，所述上盖(2)上端右侧铆接设置有电机(6)，所述电机(6)的输出端向上设置且和所述搅拌轴(4)外围上部通过皮带连接传动，所述上盖(2)上方通过支架连接设置有加压盒(7)，所述加压盒(7)内下壁右侧转动设置有转轴(71)，所述转轴(71)外围位于所述加压盒(7)内焊接设置有转盘(72)，所述加压盒(7)内做出活动设置有活塞(73)，所述转盘(72)上端左侧与所述活塞(73)右侧之间铰接设置有连杆(74)，所述加压盒(7)左端和所述药剂罐(5)之间连接设置有取料管(75)，所述取料管(75)上设有单向进入所述加压盒(7)的单向阀，所述加压盒(7)下端左侧和所述搅拌轴(4)相对应位置连接设置有注射管(76)，所述注射管(76)上设有单向排出所述加压盒(7)的单向阀，所述注射管(76)下端和所述搅拌轴(4)上端之间连接设置有转动连接环(77)，所述转动连接环(77)由通过滚珠转动连接的上下两个环状部分组成，所述搅拌轴(4)外围位于所述壳体(1)中滑动设置有过滤网(8)，所述搅拌轴(4)外围位于所述过滤网(8)下方两侧对称连接设置有搅拌扇叶(9)，所述搅拌扇叶(9)外围焊接设置有金属丝(10)，所述搅拌扇叶(9)外围位于所述金属丝(10)的缝隙中均匀分布有多组出料孔(11)，所述过滤网(8)两侧对称焊接设置有套筒(12)，所述套筒(12)中滑动契合设置有支撑金属杆(13)，所述支撑金属杆(13)上端和所述套筒(12)内上部之间连接设置有压缩弹簧(14)，所述壳体(1)两侧壁之间位于所述过滤网(8)下侧连接设置有除杂管(15)，所述除杂管(15)中部连接设置有过滤箱(16)和循环水泵(17)，所述过滤箱(16)为两端和所述除杂管(15)连通且内部垂直向前有滤布的箱体，所述壳体(1)底部焊接设置有导引底板(18)，所述壳体(1)底部连接设置有杂质回收管(19)，所述杂质回收管(19)下端通过螺纹配合活动连接设置有螺纹密封盖(20)，所述杂质回收管(19)右侧连接设置有出水管(21)，所述出水管(21)上设有阀门，所述出水管(21)内镶嵌有滤布，所述壳体(1)下端两侧对称焊接设置有支架(22)。
2.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述搅拌轴(4)两端分别和所述壳体(1)下端以及所述上盖(2)中部通过密封轴承转动连接。
3.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述转轴(71)下端和所述电机(6)的输出端上端焊接固定并连接传动。
4.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述转动连接环(77)上下了两端分别和所述注射管(76)以及所述搅拌轴(4)上端焊接固定。
5.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述过滤网(8)外围和所述壳体(1)内壁滑动契合，所述过滤网(8)和所述搅拌轴(4)之间活动连接。
6.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述搅拌扇叶(9)内部中空且和所述搅拌轴(4)连通，所述搅拌扇叶(9)垂直分布有多组。
7.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述除杂管(15)两端开口分别和所述壳体(1)左壁以及所述壳体(1)右壁相对设置，所述除杂管(15)位于所述壳体(1)外围并通过铆接方式固定在所述壳体(1)外壳上。
8.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述循环水泵(17)的进水端和所述过滤箱(16)右端相连接，所述循环水泵(17)的出水端和所述除杂管(15)相连接，所述循环水泵(17)的控制线路和固定电路相连接。
9.根据权利要求1所述的一种污水的快速处理装置，其特征在于，所述杂质回收管(19)和所述壳体(1)连接处经过密封处理且所述杂质回收管(19)上端开口贯穿所述导引底板(18)中部和所述壳体(1)内连通。
说明书
一种污水的快速处理装置
技术领域
本发明涉及一种水污染治理装置，具体是一种污水的快速处理装置。
背景技术
中国是一个缺水的国家，污水处理及回用是开发利用水资源的有效措施，污水回用是将城市污水、工业污水通过生物降解反应器等设备处理之后，将其用于绿化、冲洗、补充观赏水体等非饮用目的。近年经济发展较快，人们的生活水平不断提高，随着城镇建设的发展，居民生活用水、工厂、工业用水的污染在逐步加剧，对于污水的处理非常关键重要。
现有的污水处理装置工作效率不足，处理速度较慢;现有的装置在处理污水后清理杂质较为困难，工作人员在维护时不够便利;现有的水体处理时，长时间使用很容易因为过滤网截留杂质过多造成主要的通过部分堵塞。
发明内容
本发明的目的在于提供一种污水的快速处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水的快速处理装置，包括壳体，所述壳体上端铆接设置有上盖，所述上盖上端和所述壳体连接处镶嵌有环形的橡胶密封垫圈，所述上盖上左侧连接设置有进水管，所述进水管中部垂直转动设置有搅拌轴，所述搅拌轴为下端封闭上端开放的空心杆材，所述上盖上端左侧焊接设置有药剂罐，所述上盖上端右侧铆接设置有电机，所述电机的输出端向上设置且和所述搅拌轴外围上部通过皮带连接传动，所述上盖上方通过支架连接设置有加压盒，所述加压盒内下壁右侧转动设置有转轴，所述转轴外围位于所述加压盒内焊接设置有转盘，所述加压盒内做出活动设置有活塞，所述转盘上端左侧与所述活塞右侧之间铰接设置有连杆，所述加压盒左端和所述药剂罐之间连接设置有取料管，所述取料管上设有单向进入所述加压盒的单向阀，所述加压盒下端左侧和所述搅拌轴相对应位置连接设置有注射管，所述注射管上设有单向排出所述加压盒的单向阀，所述注射管下端和所述搅拌轴上端之间连接设置有转动连接环，所述转动连接环由通过滚珠转动连接的上下两个环状部分组成，所述搅拌轴外围位于所述壳体中滑动设置有过滤网，所述搅拌轴外围位于所述过滤网下方两侧对称连接设置有搅拌扇叶，所述搅拌扇叶外围焊接设置有金属丝，所述搅拌扇叶外围位于所述金属丝的缝隙中均匀分布有多组出料孔，所述过滤网两侧对称焊接设置有套筒，所述套筒中滑动契合设置有支撑金属杆，所述支撑金属杆上端和所述套筒内上部之间连接设置有压缩弹簧，所述壳体两侧壁之间位于所述过滤网下侧连接设置有除杂管，所述除杂管中部连接设置有过滤箱和循环水泵，所述过滤箱为两端和所述除杂管连通且内部垂直向前有滤布的箱体，所述壳体底部焊接设置有导引底板，所述壳体底部连接设置有杂质回收管，所述杂质回收管下端通过螺纹配合活动连接设置有螺纹密封盖，所述杂质回收管右侧连接设置有出水管，所述出水管上设有阀门，所述出水管内镶嵌有滤布，所述壳体下端两侧对称焊接设置有支架。
作为本发明进一步的方案：所述搅拌轴两端分别和所述壳体下端以及所述上盖中部通过密封轴承转动连接。
作为本发明进一步的方案：所述转轴下端和所述电机的输出端上端焊接固定并连接传动。
作为本发明进一步的方案：所述转动连接环上下了两端分别和所述注射管以及所述搅拌轴上端焊接固定。
作为本发明进一步的方案：所述过滤网外围和所述壳体内壁滑动契合，所述过滤网和所述搅拌轴之间活动连接。
作为本发明进一步的方案：所述搅拌扇叶内部中空且和所述搅拌轴连通，所述搅拌扇叶垂直分布有多组。
作为本发明进一步的方案：所述除杂管两端开口分别和所述壳体左壁以及所述壳体右壁相对设置，所述除杂管位于所述壳体外围并通过铆接方式固定在所述壳体外壳上。
作为本发明进一步的方案：所述循环水泵的进水端和所述过滤箱右端相连接，所述循环水泵的出水端和所述除杂管相连接，所述循环水泵的控制线路和固定电路相连接。
作为本发明进一步的方案：所述杂质回收管和所述壳体连接处经过密封处理且所述杂质回收管上端开口贯穿所述导引底板中部和所述壳体内连通。
与现有技术相比，本发明的有益效果是：使用时待处理水体通过进水管进入壳体内，水体通过过滤网时过滤除去大尺径的杂质，同步启动电机和循环水泵，当电机启动时，电机带动转轴转动，从而通过转盘的转动带动连杆牵引活塞在加压盒中往复的左右移动，活塞向右移动时，将药剂通过取料管抽入加压盒中，当活塞向左移动时，药剂通过注射管挤压喷出并注入到搅拌轴内，从而药剂高速的分流道搅拌扇叶中并通过出料孔快速喷出，与此同时电机带动搅拌轴进行转动，而搅拌扇叶随之同步转动，在转动的同时药剂高速喷出，能够和污水更好的进行融合，处理更加彻底;污水中加入药剂可能会产生一些沉淀，同时在水体中也存在一些小尺径的杂质以及一些通过过滤网的絮状物，沉淀逐渐通过导引底板的导引后进入杂质回收管中，通过打开螺纹密封盖可以进行收集，搅拌扇叶表面的金属丝在转动过程中，能够缠绕并截留絮状物，从而避免絮状物继续通过并堵塞管道，而循环水泵的开启能够通过除杂管的两端吸入污水并通过过滤箱的过滤排出洁净的水体，这样能够进一步对污水进行处理;当过滤网表面的杂质沉淀过多时，过滤网的表面压力增大，过滤网上部压力增大时也能够通过压缩弹簧压缩的方式稳定支撑过滤网下降，当过滤网上表面和除杂管两端开口对齐时，水体的流动能够带动过滤网表面的杂质进入过滤箱并进行收集，这样的设计能够有效收集过滤网上的杂质，同时能够避免长时间使用时过滤网上杂质积累过多影响水体处理。
附图说明

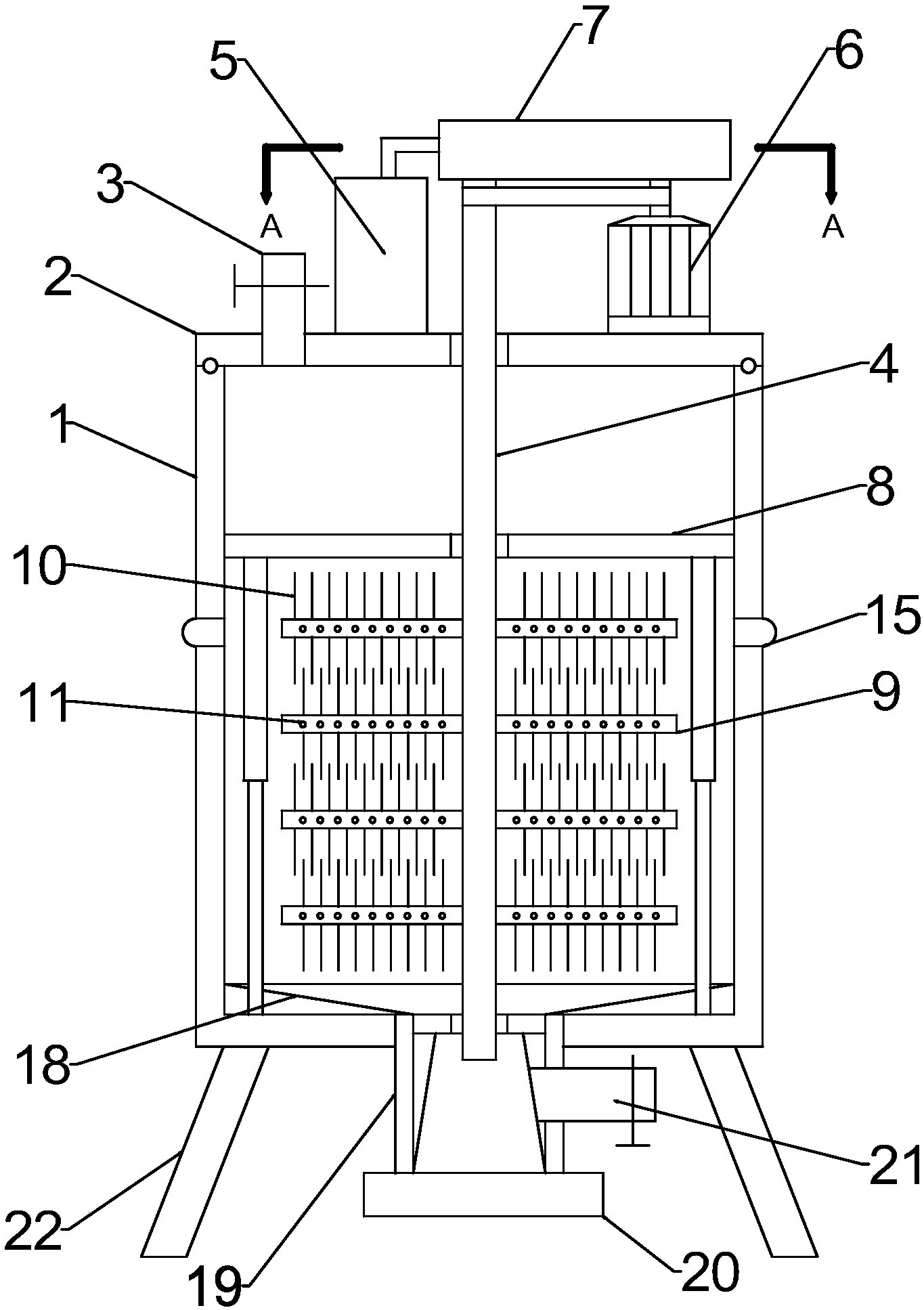

图1为一种污水的快速处理装置的结构示意图。
图2为一种污水的快速处理装置中A-A的结构示意图。
图3为一种污水的快速处理装置中注射管和转动连接环的结构示意图。
图4为一种污水的快速处理装置中套筒和支撑金属管的结构示意图。
图5为一种污水的快速处理装置中过滤箱和循环水泵的连接示意图。
图中：1-壳体，2-上盖，3-进水管，4-搅拌轴，5-药剂罐，6-电机，7-加压盒，71-转轴，72-转盘，73-活塞，74-连杆，75-取料管，76-注射管，77-转动连接环，8-过滤网，9-搅拌扇叶，10-金属丝，11-出料孔，12-套筒，13-支撑金属杆，14-压缩弹簧，15-除杂管，16-过滤箱，17-循环水泵，18-导引底板，19-杂质回收管，20-螺纹密封盖，21-出水管，22-支架。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～5，本发明实施例中，一种污水的快速处理装置，包括壳体1，所述壳体1上端铆接设置有上盖2，所述上盖2上端和所述壳体1连接处镶嵌有环形的橡胶密封垫圈，所述上盖2上左侧连接设置有进水管3，所述进水管3中部垂直转动设置有搅拌轴4，所述搅拌轴4两端分别和所述壳体1下端以及所述上盖2中部通过密封轴承转动连接，所述搅拌轴4为下端封闭上端开放的空心杆材，所述上盖2上端左侧焊接设置有药剂罐5，所述药剂罐5中用于储存进行水污染治理的化学药剂，所述上盖2上端右侧铆接设置有电机6，所述电机6的输出端向上设置且和所述搅拌轴4外围上部通过皮带连接传动，所述电机6的控制线路和固定电路相连接，所述上盖2上方通过支架连接设置有加压盒7，所述加压盒7为扁平的空心方盒，所述加压盒7内下壁右侧转动设置有转轴71，所述转轴71下端和所述电机6的输出端上端焊接固定并连接传动，所述转轴71外围位于所述加压盒7内焊接设置有转盘72，所述加压盒7内做出活动设置有活塞73，所述转盘72上端左侧与所述活塞73右侧之间铰接设置有连杆74，所述连杆74通过铰接方式分别和所述转盘72以及所述活塞73转动连接，所述加压盒7左端和所述药剂罐5之间连接设置有取料管75，所述取料管75上设有单向进入所述加压盒7的单向阀，所述加压盒7下端左侧和所述搅拌轴4相对应位置连接设置有注射管76，所述注射管76上设有单向排出所述加压盒7的单向阀，所述注射管76下端和所述搅拌轴4上端之间连接设置有转动连接环77，所述转动连接环77由通过滚珠转动连接的上下两个环状部分组成，所述转动连接环77上下了两端分别和所述注射管76以及所述搅拌轴4上端焊接固定，所述电机6带动所述转轴71转动，从而通过所述转盘72的转动带动所述连杆74牵引所述活塞73在所述加压盒7中往复的左右移动，所述活塞73向右移动时，将药剂通过所述取料管75抽入所述加压盒7中，当所述活塞73向左移动时，药剂通过所述注射管76挤压喷出并注入到所述搅拌轴4内，所述搅拌轴4外围位于所述壳体1中滑动设置有过滤网8，所述过滤网8外围和所述壳体1内壁滑动契合，所述过滤网8和所述搅拌轴4之间活动连接，所述过滤网8能够在所述搅拌轴4外围转动并垂直滑动，所述搅拌轴4外围位于所述过滤网8下方两侧对称连接设置有搅拌扇叶9，所述搅拌扇叶9内部中空且和所述搅拌轴4连通，所述搅拌轴4中注入的药剂能够进入所述搅拌扇叶9中，所述搅拌扇叶9垂直分布有多组，所述搅拌扇叶9外围焊接设置有金属丝10，所述搅拌扇叶9转动时带动所述金属丝10转动，从而能够将水体中的絮状物缠绕截留，避免絮状物继续流动积蓄造成管道的堵塞，所述搅拌扇叶9外围位于所述金属丝10的缝隙中均匀分布有多组出料孔11，所述搅拌扇叶9内的药剂通过所述出料孔11喷出，伴随所述搅拌扇叶9的高速转动，能够更好的与水体进行融合，从而获得更高的水体处理效率，所述过滤网8两侧对称焊接设置有套筒12，所述套筒12中滑动契合设置有支撑金属杆13，所述支撑金属杆13上端和所述套筒12内上部之间连接设置有压缩弹簧14，所述套筒12、所述支撑金属杆13和所述压缩弹簧14配合支撑所述过滤网8，同时在所述过滤网8上部压力增大时也能够通过所述压缩弹簧14压缩的方式稳定支撑所述过滤网8下降，所述壳体1两侧壁之间位于所述过滤网8下侧连接设置有除杂管15，所述除杂管15两端开口分别和所述壳体1左壁以及所述壳体1右壁相对设置，所述除杂管15位于所述壳体1外围并通过铆接方式固定在所述壳体1外壳上，所述除杂管15中部连接设置有过滤箱16和循环水泵17，所述过滤箱16为两端和所述除杂管15连通且内部垂直向前有滤布的箱体，所述循环水泵17的进水端和所述过滤箱16右端相连接，所述循环水泵17的出水端和所述除杂管15相连接，所述循环水泵17的控制线路和固定电路相连接，所述循环水泵17启动后，能够通过所述除杂管15一侧抽水并通过另一侧将水体注入回到所述壳体1中，水体循环时，其中的杂质被所述过滤箱16内的滤布截留，这样能够有效除杂，当所述过滤网8表面杂质积累过多时，水体通过效率降低，所述过滤网8上水体冲击压力增加，此时所述过滤网8会逐渐下降，当所述过滤网8上端和所述除杂管15两侧开口齐平时，所述除杂管15中水流冲击会将所述过滤网8表面的杂质带入到所述过滤箱16中，这样能够避免装置长时间使用被堵塞，同时也能够有效回收杂质，所述壳体1底部焊接设置有导引底板18，所述导引底板18中部环形向下凹陷，所述壳体1底部连接设置有杂质回收管19，所述杂质回收管19和所述壳体1连接处经过密封处理且所述杂质回收管19上端开口贯穿所述导引底板18中部和所述壳体1内连通，所述杂质回收管19下端通过螺纹配合活动连接设置有螺纹密封盖20，所述杂质回收管19右侧连接设置有出水管21，所述出水管21上设有阀门，所述出水管21内镶嵌有滤布，所述壳体1下端两侧对称焊接设置有支架22。
本发明的工作原理是：使用时待处理水体通过进水管3进入壳体1内，水体通过过滤网8时过滤除去大尺径的杂质，同步启动电机6和循环水泵17，当电机6启动时，电机6带动转轴71转动，从而通过转盘72的转动带动连杆74牵引活塞73在加压盒7中往复的左右移动，活塞73向右移动时，将药剂通过取料管75抽入加压盒7中，当活塞73向左移动时，药剂通过注射管76挤压喷出并注入到搅拌轴4内，从而药剂高速的分流道搅拌扇叶9中并通过出料孔11快速喷出，与此同时电机6带动搅拌轴4进行转动，而搅拌扇叶9随之同步转动，在转动的同时药剂高速喷出，能够和污水更好的进行融合，处理更加彻底;污水中加入药剂可能会产生一些沉淀，同时在水体中也存在一些小尺径的杂质以及一些通过过滤网8的絮状物，沉淀逐渐通过导引底板18的导引后进入杂质回收管19中，通过打开螺纹密封盖20可以进行收集，搅拌扇叶9表面的金属丝10在转动过程中，能够缠绕并截留絮状物，从而避免絮状物继续通过并堵塞管道，而循环水泵17的开启能够通过除杂管15的两端吸入污水并通过过滤箱16的过滤排出洁净的水体，这样能够进一步对污水进行处理;当过滤网8表面的杂质沉淀过多时，过滤网8的表面压力增大，过滤网8上部压力增大时也能够通过压缩弹簧14压缩的方式稳定支撑过滤网8下降，当过滤网8上表面和除杂管15两端开口对齐时，水体的流动能够带动过滤网8表面的杂质进入过滤箱16并进行收集，这样的设计能够有效收集过滤网8上的杂质，同时能够避免长时间使用时过滤网8上杂质积累过多影响水体处理;处理完成后的水体通过出水管21排出。
本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
