申请日2017.07.27
公开(公告)日2017.10.20
IPC分类号B01D29/58; B01D29/03; B01D17/028
摘要

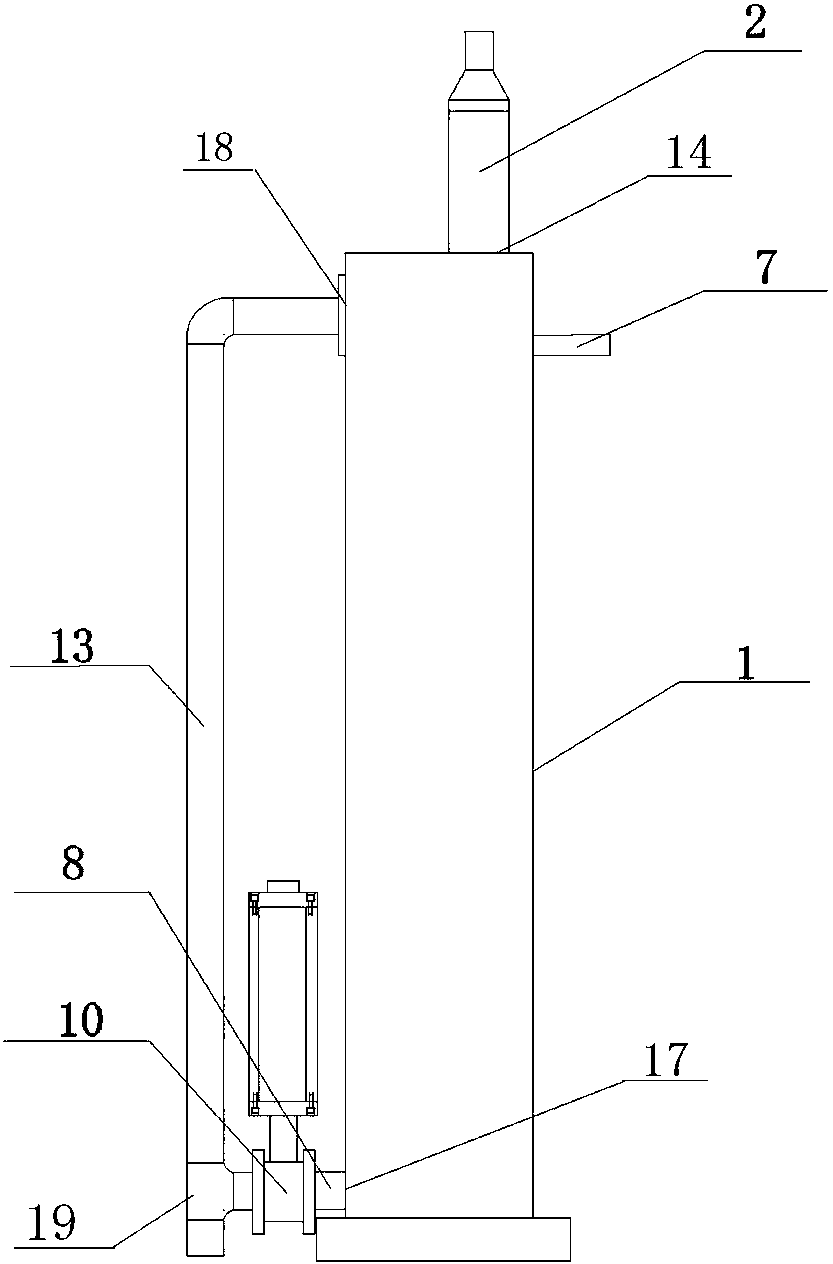

本发明提出一种污水毛发过滤器，包括箱体，在箱体的内部沿箱体的纵向至少设有两个过滤隔板，在每个过滤隔板上设有若干个过滤管，在箱体上表面上设有第一通孔，进水管经第一通孔延伸至箱体内，进水管依次穿过过滤隔板，进水管的下端部设有呈弧形的污水管缩管，进水管末端的截面直径逐渐缩小并沿污水管缩管的弧线方向弯曲;在与进水管末端相对的箱体下端部内壁上设有隔污板，隔污板另一端悬空;隔污板所在箱体表面的下端设有第四通孔，排污锥管经第四通孔与箱体相连通，排污锥管的排污锥管出口经气动快开阀与排污口相连通;在与第四通孔相对的箱体表面的上端部设有用于连接出水管的通孔。上述污水毛发过滤器能有效地过滤污水中的毛发等废弃物。
权利要求书
1.一种污水毛发过滤器，其特征在于：包括箱体，在所述箱体的内部沿箱体的纵向至少设有两个过滤隔板，在每个过滤隔板上设有若干个过滤管，在所述箱体的上表面上设有第一通孔，进水管经所述第一通孔延伸至所述箱体内，所述进水管依次穿过设置于所述箱体内部的过滤隔板，所述进水管的下端部设有呈弧形的污水管缩管，所述进水管末端的截面直径逐渐缩小并沿所述污水管缩管的弧线方向弯曲;在与所述进水管末端相对的箱体下端部内壁上设有隔污板，所述隔污板另一端悬空;所述隔污板所在箱体表面的下端设有第四通孔，排污锥管经所述第四通孔与所述箱体相连通，所述排污锥管的排污锥管出口经气动快开阀与排污口相连通;在与所述第四通孔相对的箱体表面的上端部设有用于连接出水管的通孔。
2.根据权利要求1所述的污水毛发过滤器，其特征在于：所述各过滤隔板相互平行设置。
3.根据权利要求1所述的污水毛发过滤器，其特征在于：所述隔污板呈弧状。
4.根据权利要求1所述的污水毛发过滤器，其特征在于：在与所述第四通孔相对的箱体表面的上端部分别设有用于连接出水管的第二通孔以及第三通孔。
5.根据权利要求1所述的污水毛发过滤器，其特征在于：在所述箱体内还设有过滤网，所述过滤网设置在最上层的过滤隔板之上。
6.根据权利要求5所述的污水毛发过滤器，其特征在于：在所述箱体内还设有隔油板，所述隔油板设置在最上层的过滤隔板之上，并且所述过滤网以及隔油板沿着出水方向依次设置。
7.根据权利要求1所述的污水毛发过滤器，其特征在于：所述污水毛发过滤器还包括溢流管，所述第四通孔所在箱体表面的上端部设有第五通孔，所述第五通孔的位置高于连接出水管的通孔的位置，所述溢流管经所述第五通孔与所述箱体相连接，所述溢流管的出口与所述排污口相连通。
说明书
一种污水毛发过滤器
技术领域
本发明涉及污水处理领域，尤其涉及一种污水毛发过滤器。
背景技术
在污水处理工艺过程中， 需对污水中可能含有的毛发预先去除，然而毛发虽然也属有机物，但它属于极难消解的硬脂物，因此采用污水处理厂多数采用的生化法消解污水中的有机污染的方法很难将毛发去除。
发明内容
为了解决现有技术中存在的问题，本发明提出了一种污水毛发过滤器，以便将污水中的毛发滤除。
为了实现上述目的，本发明提出了一种污水毛发过滤器，包括箱体，在所述箱体的内部沿箱体的纵向至少设有两个过滤隔板，在每个过滤隔板上设有若干个过滤管，在所述箱体的上表面上设有第一通孔，进水管经所述第一通孔延伸至所述箱体内，所述进水管依次穿过设置于所述箱体内部的过滤隔板，所述进水管的下端部设有呈弧形的污水管缩管，所述进水管末端的截面直径逐渐缩小并沿所述污水管缩管的弧线方向弯曲;在与所述进水管末端相对的箱体下端部内壁上设有隔污板，所述隔污板另一端悬空;所述隔污板所在箱体表面的下端设有第四通孔，排污锥管经所述第四通孔与所述箱体相连通，所述排污锥管的排污锥管出口经气动快开阀与排污口相连通;在与所述第四通孔相对的箱体表面的上端部设有用于连接出水管的通孔。
优选的是，所述各过滤隔板相互平行设置。
优选的是，所述隔污板呈弧状。
优选的是，在与所述第四通孔相对的箱体表面的上端部分别设有用于连接出水管的第二通孔以及第三通孔。
优选的是，在所述箱体内还设有过滤网，所述过滤网设置在最上层的过滤隔板之上。
优选的是，在所述箱体内还设有隔油板，所述隔油板设置在最上层的过滤隔板之上，并且所述过滤网以及隔油板沿着出水方向依次设置。
优选的是，所述污水毛发过滤器还包括溢流管，所述第四通孔所在箱体表面的上端部设有第五通孔，所述第五通孔的位置高于连接出水管的通孔的位置，所述溢流管经所述第五通孔与所述箱体相连接，所述溢流管的出口与所述排污口相连通。
本发明的该方案的有益效果在于上述污水毛发过滤器能够有效地过滤污水中的毛发等废弃物，同时能够及时了解污水池的蓄水情况。
