申请日 2017.07.26
公开（公告）日 2017.10.03
IPC分类号 C02F1/00; B01D29/58; B01D29/05; B01D29/60; B01D29/92; B01D29/94; B01D29/96
摘要
本发明涉及一种污水处理装置，其主体为箱体，箱体内腔沿水平方向设置竖向的隔板分隔形成至少两个处理腔，首端处理腔为进水腔，末端处理腔为排水腔。隔板的上半部均布设有通水孔，除排水腔以外的其它处理腔内均设有用于吸水过滤的海绵，以及用于固定海绵的压板，各处理腔内的压板均固定连接同一轴杆，轴杆一端从进水腔端部伸出，并通过联轴器传动连接气缸，轴杆另一端从排水腔端部伸出，并传动连接摆动电机;海绵海绵一端面与压板端面固定，另一端面朝向对应的隔板，且海绵的一半遮盖对应隔板上半部的通水孔，海绵的另一半浸入所在处理腔的水位以下。上述结构，依靠海绵的吸水过滤并配合压板的挤压和轴杆的旋转，实现由进水腔至排水腔的污水过滤。
权利要求书
1.一种污水处理装置，其主体为箱体(1)，箱体(1)内腔沿水平方向设置竖向的隔板(105)分隔形成至少两个处理腔，首端处理腔为进水腔(101)，末端处理腔为排水腔(103)，进水腔(101)的顶部设有进水口(102)，排水腔(103)的底部设有排水口(104);其特征在于所述隔板(105)的上半部均布设有通水孔，除排水腔(103)以外的其它处理腔内均设有用于吸水过滤的海绵(2)，以及用于固定海绵(2)的压板(3)，各处理腔内的压板(3)均固定连接同一轴杆(4)，轴杆(4)一端从进水腔(101)端部伸出，并通过联轴器传动连接气缸(5)，轴杆(4)另一端从排水腔(103)端部伸出，并通过传动轮(8)、传动带(7)传动连接摆动电机(6)，其中传动轮(8)与轴杆(4)之间为相对滑动的多边形孔轴配合，且该传动轮(8)旋转定位于箱体(1);所述海绵(2)呈圆饼状，海绵(2)一端面与所述压板(3)端面固定，海绵(2)另一端面朝向对应的所述隔板(105)，且海绵(2)的一半遮盖对应隔板(105)上半部的通水孔，海绵(2)的另一半浸入所在处理腔的水位以下;初始状态下，所述海绵(2)端面与隔板(105)端面贴合接触，相互间无挤压;当所述气缸(5)带动轴杆(4)由进水腔(101)朝排水腔(103)方向运动时，所述压板(3)和隔板(105)挤压海绵(2);当所述气缸(5)带动轴杆(4)反向运动至初始状态时，所述摆动电机(6)带动所述轴杆(4)旋转半圈，即所述海绵(2)旋转半圈。
2.根据权利要求1所述的污水处理装置，其特征在于所述海绵(2)的底部不接触所在处理腔的底部。
3.根据权利要求1所述的污水处理装置，其特征在于所述箱体(1)顶部对应海绵(2)的位置设有翻盖，所述海绵(2)由两半组合而成，且各半块海绵(2)的端面均集成设有扣体，所述压板(3)端面设有与对应扣体形成可卸式连接的扣部。
4.根据权利要求1所述的污水处理装置，其特征在于所述箱体(1)内除排水腔(103)以外的其它处理腔底部均设有呈倒锥形的底部，且底部设有排污口(106)，排污口(106)连接排污阀(9)。
5.根据权利要求1所述的污水处理装置，其特征在于所述轴杆(4)传动连接摆动电机(6)和气缸(5)的结构替换为：轴杆(4)仅一端伸出所述进水腔(101)的端部，该端传动连接摆动电机(6)，摆动电机(6)固定于电机支架，所述箱体(1)外部固定设有适配电机支架滑动的导轨，电机支架滑动限位于导轨内，且电机支架固定连接气缸(5)的活塞杆，气缸(5)相对于箱体(1)位置固定。
6.根据权利要求1所述的污水处理装置，其特征在于所述箱体(1)的进水腔(101)内设有水位感应器，水位感应器与所述气缸(5)、摆动电机(6)构成控制回路，即当水位感应器感应到指定水位时，气缸(5)、摆动电机(6)开始工作，反之气缸(5)、摆动电机(6)停止工作。
说明书
污水处理装置
技术领域
本发明涉及污水处理，是一种污水处理装置。
背景技术
污水处理装置是一种用于水质净化过滤的装置，根据所要处理的污水污染程度，选择相适应的污水处理装置。现有污水处理装置较多采用多级沉淀及过滤网的结构，且配合水流的势能，以溢流的方式逐级实现沉淀和过滤。这样的结构虽然能实现沉淀和过滤操作，但沉淀和过滤的效果并不理想，主要原因在于溢流的方式较难控制水流的速度，水流过大、过快都将不利于沉淀和过滤操作，而水流过慢，又容易导致沉淀物聚积过滤网严重，同样影响过滤效果。为此，有待对现有的污水过滤装置进行改进。
发明内容
为克服上述不足，本发明设计一种污水处理装置，使其解决现有污水处理装置污水沉淀过滤效果欠佳的技术问题。其采用如下技术方案实现。
一种污水处理装置，其主体为箱体，箱体内腔沿水平方向设置竖向的隔板分隔形成至少两个处理腔，首端处理腔为进水腔，末端处理腔为排水腔，进水腔的顶部设有进水口，排水腔的底部设有排水口。所述隔板的上半部均布设有通水孔，除排水腔以外的其它处理腔内均设有用于吸水过滤的海绵，以及用于固定海绵的压板，各处理腔内的压板均固定连接同一轴杆，轴杆一端从进水腔端部伸出，并通过联轴器传动连接气缸的活塞杆，轴杆另一端从排水腔端部伸出，并通过传动轮、传动带传动连接摆动电机，其中传动轮与轴杆之间为相对滑动的多边形孔轴配合，且该传动轮旋转定位于箱体;所述海绵呈圆饼状，海绵一端面与所述压板端面固定，海绵另一端面朝向对应的所述隔板，且海绵的一半遮盖对应隔板上半部的通水孔，海绵的另一半浸入所在处理腔的水位以下;初始状态下，所述海绵端面与隔板端面贴合接触，相互间无挤压;当所述气缸带动轴杆由进水腔朝排水腔方向运动时，所述压板和隔板挤压海绵;当所述气缸带动轴杆反向运动至初始状态时，所述摆动电机带动所述轴杆旋转半圈，即所述海绵旋转半圈。上述结构，依靠海绵吸水过滤的特性，并结合气缸带动压板对海绵挤压和放松，同时结合摆动电机带动压板及海绵按需摆转，从而使海绵能够将前一处理腔的污水吸入后，被挤压排入后一处理腔内，该过程中实现对污水的有效过滤处理，不仅处理效率高，效果好，且采用主动式过滤操作，海绵不断收缩膨胀，并控制收缩膨胀的速率，不易发生堵塞等问题。
上述污水处理装置中，所述海绵的底部不接触所在处理腔的底部。通过该结构，防止处理腔因底部沉淀杂质过多而影响海绵的吸水过滤效果。
上述污水处理装置中，所述箱体顶部对应海绵的位置设有翻盖，所述海绵由两半组合而成，且各半块海绵的端面均集成设有扣体，所述压板端面设有与对应扣体形成可卸式连接的扣部。通过该结构，方便对海绵进行拆卸清洗或更换。
上述污水处理装置中，所述箱体内除排水腔以外的其它处理腔底部均设有呈倒锥形的底部，且底部设有排污口，排污口连接排污阀。通过该结构，方便处理腔内底部的沉淀物排出。
上述污水处理装置中，所述轴杆传动连接摆动电机和气缸的结构替换为：轴杆仅一端伸出所述进水腔的端部，该端传动连接摆动电机，摆动电机固定于电机支架，所述箱体外部固定设有适配电机支架滑动的导轨，电机支架滑动限位于导轨内，且电机支架固定连接气缸的活塞杆，气缸相对于箱体位置固定。该结构是通过气缸带动摆动电机和轴杆一并运动，摆动电机带动轴杆直接摆转，同样能实现对海绵挤压、旋转的操作。
上述污水处理装置中，所述箱体的进水腔内设有水位感应器，水位感应器与所述气缸、摆动电机构成控制回路，即当水位感应器感应到指定水位时，气缸、摆动电机开始工作，反之气缸、摆动电机停止工作。通过该结构，使该污水处理装置能实现自动作业。
本发明的优点在于采用了主动式的过滤，不受水流速度的影响，过滤效果稳定，效率高。
附图说明

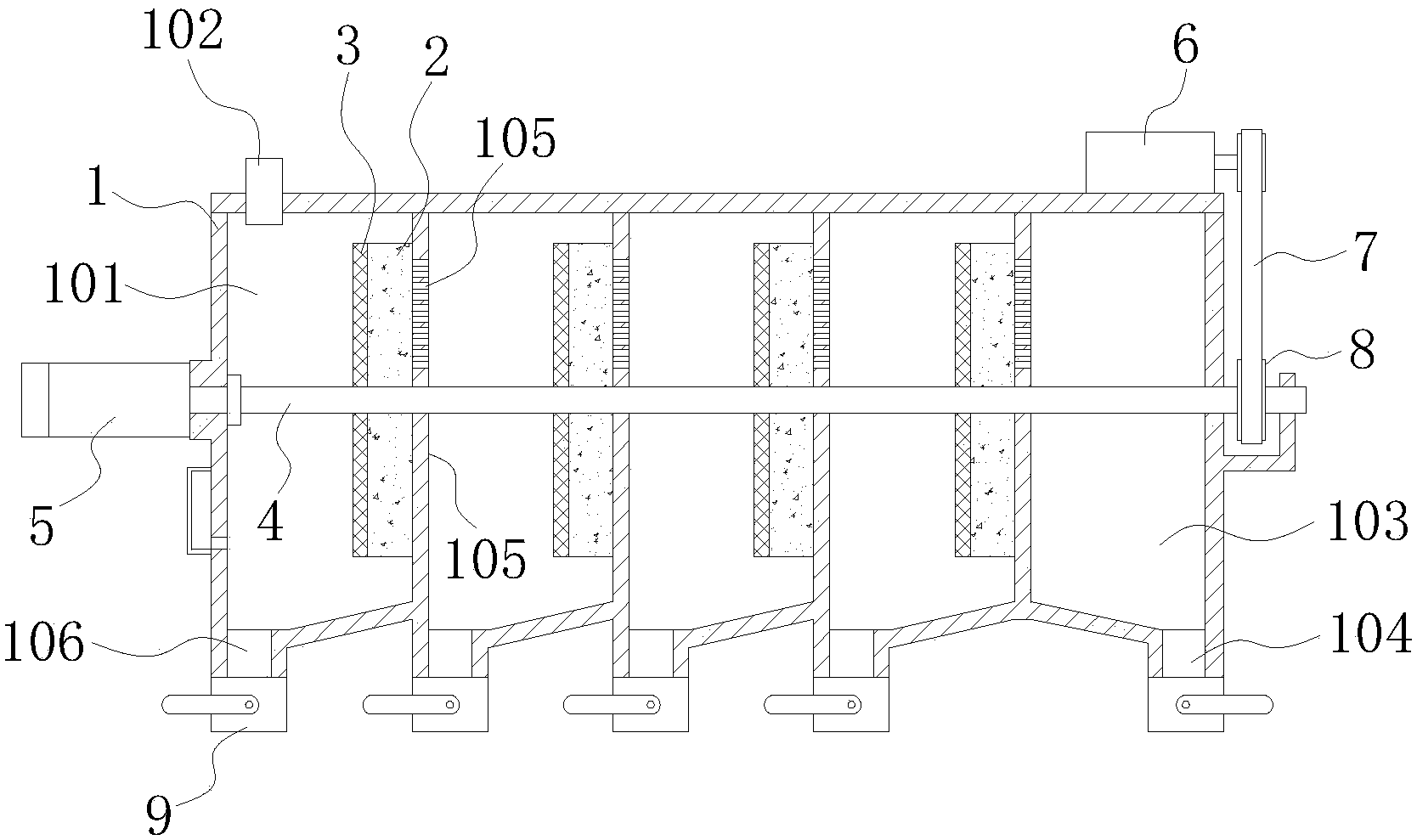

图1是本发明状态一的内部结构示意图。
图2是本发明状态二的内部结构示意图。
图中序号及名称为：1、箱体，101、进水腔，102、进水口，103、排水腔，104、排水口，105、隔板，106、排污口，2、海绵，3、压板，4、轴杆，5、气缸，6、摆动电机，7、传动带，8、传动轮，9、排污阀。
具体实施方式
现结合附图，对本发明作如下描述。
如图1、2所示，该污水处理装置的主体为箱体1，箱体1内腔沿水平方向设置四块竖向的隔板105分隔形成五个处理腔，首端处理腔为进水腔101，末端处理腔为排水腔103，进水腔101的顶部设有进水口102，排水腔103的底部设有排水口104。隔板105的上半部均布设有通水孔，除排水腔103以外的其它处理腔内均设有用于吸水过滤的海绵2，以及用于固定海绵2的压板3，各处理腔内的压板3均固定连接同一轴杆4，轴杆4一端从进水腔101端部伸出，并通过联轴器传动连接气缸5，轴杆4另一端从排水腔103端部伸出，并通过传动轮8、传动带7传动连接摆动电机6，其中传动轮8与轴杆4之间为相对滑动的多边形孔轴配合，且该传动轮8旋转定位于箱体1端部的支架内。海绵2呈圆饼状，海绵2一端面与压板3端面固定，海绵2另一端面朝向对应的隔板105，且海绵2的一半遮盖对应隔板105上半部的通水孔，海绵2的另一半浸入所在处理腔的水位以下。初始状态下，海绵2端面与隔板105端面贴合接触，相互间无挤压。当气缸5带动轴杆4由进水腔101朝排水腔103方向运动时，压板3和隔板105挤压海绵2;当气缸5带动轴杆4反向运动至初始状态时，摆动电机6带动轴杆4旋转半圈，即海绵2旋转半圈。
为了方便处理腔内沉淀物的排放，以及减少处理腔内沉淀物对海绵2的影响，箱体1内除排水腔103以外的其它处理腔底部均设有呈倒锥形的底部，且底部设有排污口106，排污口106连接排污阀9。且海绵2的底部不接触所在处理腔的底部。
为了方便对海绵2进行拆卸清洗或更换，箱体1顶部对应海绵2的位置设有翻盖，海绵2由两半组合而成，且各半块海绵2的端面均集成设有扣体，压板3端面设有与对应扣体形成可卸式连接的扣部。
上述污水处理装置中，轴杆4传动连接摆动电机6和气缸5的结构亦可替换为：轴杆4仅一端伸出进水腔101的端部，该端传动连接摆动电机6，摆动电机6固定于电机支架，箱体1外部固定设有适配电机支架滑动的导轨，电机支架滑动限位于导轨内，且电机支架固定连接气缸5的活塞杆，气缸5相对于箱体1位置固定。即由气缸5带动摆动电机6和轴杆4一同运动，由摆动电机6直接控制轴杆4摆转。
为了方便该污水处理装置自动作业，箱体1的进水腔101内设有水位感应器，水位感应器与气缸5、摆动电机6构成控制回路，即当水位感应器感应到指定水位时，气缸5、摆动电机6开始工作，反之气缸5、摆动电机6停止工作。
本发明的工作方法为：通过挤压海绵2，海绵2形成吸力，放松海绵2时，浸入处理腔内的海绵2将污水吸入并进行过滤，通过摆动电机6控制轴杆4摆转半圈，海绵2随之旋转半圈，吸入污水的海绵2朝向隔板105上半部，再次控制气缸5带动轴杆4和压板3，对海绵2进行挤压，海绵2将吸入并过滤后的水沿隔板105的通水孔压入后一处理腔内。以该方式逐次进行，实现对污水的有效过滤处理。
