申请日 2017.07.26
公开（公告）日 2017.09.29
IPC分类号 G01N1/14; G01N21/80
摘要
本发明涉及一种检测装置，尤其涉及一种污水取样检测装置。本发明要解决的技术问题是提供一种污水取样检测装置。为了解决上述技术问题，本发明提供了这样一种污水取样检测装置，包括有车轮、试纸、取样装置等;底支架底部设置有车轮，底支架内底部设置有顶支架和移动装置，顶支架设置在移动装置的左侧，移动装置上连接有固定框，固定框内中部设置有隔板，隔板的后侧的固定框内放置有试纸，顶支架内顶部设置有取样装置。本发明达到了污水均匀式滴在试纸上，海绵能够防止直流式污水排出到试纸上导致检测不准确，减少误差，以便于确定酸碱物质与污水按一定的比例中和，有利于污水达标后排放，便于固定该装置，同时也便于取下固定框清理的效果。
权利要求书
1.一种污水取样检测装置，其特征在于，包括有车轮(1)、底支架(2)、隔板(3)、固定框(4)、试纸(5)、取样装置(6)、移动装置(7)和顶支架(8)，底支架(2)底部设置有车轮(1)，底支架(2)内底部设置有顶支架(8)和移动装置(7)，顶支架(8)设置在移动装置(7)的左侧，移动装置(7)上连接有固定框(4)，固定框(4)内中部设置有隔板(3)，隔板(3)的后侧的固定框(4)内放置有试纸(5)，顶支架(8)内顶部设置有取样装置(6)。
2.根据权利要求1所述的一种污水取样检测装置，其特征在于，取样装置(6)包括有过滤网(61)、软管(62)、挂钩(63)、水泵(64)、箱体(65)、海绵(66)、硬质管(67)和第一阀门(68)，顶支架(8)内顶部设置有箱体(65)，箱体(65)的左侧上部设置有水泵(64)，水泵(64)的左侧和顶部均连接有软管(62)，水泵(64)左侧的软管(62)上设置有过滤网(61)，水泵(64)顶部的软管(62)的末端与箱体(65)相连接，顶支架(8)左侧壁上设置有挂钩(63)，箱体(65)底部右端连接有硬质管(67)，硬质管(67)上设置有第一阀门(68)，硬质管(67)的末端连接有海绵(66)。
3.根据权利要求2所述的一种污水取样检测装置，其特征在于，移动装置(7)包括有导向板(71)、第一滑轨(73)、T形杆(74)、第一滑块(75)和弹性件(76)，底支架(2)内底部设置有第一滑轨(73)，第一滑轨(73)设置在顶支架(8)的右侧，第一滑轨(73)上设置有导向板(71)和第一滑块(75)，导向板(71)设置在第一滑块(75)的左侧，导向板(71)上开有导向孔(72)，第一滑块(75)的左侧连接有T形杆(74)，T形杆(74)穿过导向孔(72)，第一滑块(75)的右侧与底支架(2)内右侧壁之间连接有弹性件(76)，固定框(4)连接在第一滑块(75)的顶部。
4.根据权利要求3所述的一种污水取样检测装置，其特征在于，还包括有进料管(9)、活塞(10)、注料管(11)、推杆(12)、出料管(13)、第二阀门(14)和刻度尺(15)，底支架(2)右侧上端设置有注料管(11)，注料管(11)内设置有活塞(10)，活塞(10)的右侧连接有推杆(12)，推杆(12)穿出注料管(11)右侧壁，注料管(11)的顶部左端连接有进料管(9)，注料管(11)的左侧下端连接有出料管(13)，出料管(13)与箱体(65)右侧上部相连接，出料管(13)上设置有第二阀门(14)，注料管(11)外表面上设置有刻度尺(15)。
5.根据权利要求4所述的一种污水取样检测装置，其特征在于，还包括有连接块(16)、圆盘(18)、把手(19)、转轴(20)和轴承座(21)，顶支架(8)顶部的中部设置有轴承座(21)，轴承座(21)上安装有转轴(20)，顶支架(8)顶部开有穿孔(17)，转轴(20)穿过穿孔(17)，转轴(20)的下端连接有圆盘(18)，圆盘(18)的偏心处连接有连接块(16)，取样装置(6)连接在连接块(16)的底部，转轴(20)的上端连接有把手(19)。
6.根据权利要求5所述的一种污水取样检测装置，其特征在于，还包括有第二滑轨(22)、转杆(23)和第二滑块(24)，底支架(2)底部的中部设置有第二滑轨(22)，第二滑轨(22)上设置有第二滑块(24)，第二滑块(24)底部的中部铰接连接有转杆(23)。
7.根据权利要求6所述的一种污水取样检测装置，其特征在于，还包括有凸块(26)和吸盘(27)，第一滑块(75)的顶部开有凹槽(25)，凹槽(25)内配合有凸块(26)，凸块(26)的顶部连接有吸盘(27)，固定框(4)设置在吸盘(27)的顶部。
8.根据权利要求7所述的一种污水取样检测装置，其特征在于，弹性件(76)为弹簧。
9.根据权利要求8所述的一种污水取样检测装置，其特征在于，箱体(65)的材质为不锈钢。
说明书
一种污水取样检测装置
技术领域
本发明涉及一种检测装置，尤其涉及一种污水取样检测装置。
背景技术
水是人类生存的基础，也是人类生产活动的重要生产资源。人们采用适当的净化方法，对水进行净化处理，以满足人类生活或生产工艺对水的需求。随着水资源的短缺和水污染的加剧，人们普片重视了水资源的保护，水污染的防治和水再利用工作，而水质化验更是确定水处理的方案，选择合理的水处理方案和流程，监测水质污染和治理是对工程的正常运行的重要手段。
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
当今环保主题是大众关注的焦点，污水的排放是其中关注之一，目前对于污水取样检测的方式方法耗费大量的人力物力，成本较高，且难以根据污水的pH值调和，取样检测误差较大，检测不精准的缺点，因此亟需研发一种能够精确检测污水的pH值并按照一定的酸碱比例中和污水达标的污水取样检测装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前对于污水取样检测的方式方法耗费大量的人力物力，成本较高，且难以根据污水的pH值调和，取样检测误差较大，检测不精准的缺点，本发明要解决的技术问题是提供一种污水取样检测装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水取样检测装置，包括有车轮、底支架、隔板、固定框、试纸、取样装置、移动装置和顶支架，底支架底部设置有车轮，底支架内底部设置有顶支架和移动装置，顶支架设置在移动装置的左侧，移动装置上连接有固定框，固定框内中部设置有隔板，隔板的后侧的固定框内放置有试纸，顶支架内顶部设置有取样装置。
优选地，取样装置包括有过滤网、软管、挂钩、水泵、箱体、海绵、硬质管和第一阀门，顶支架内顶部设置有箱体，箱体的左侧上部设置有水泵，水泵的左侧和顶部均连接有软管，水泵左侧的软管上设置有过滤网，水泵顶部的软管的末端与箱体相连接，顶支架左侧壁上设置有挂钩，箱体底部右端连接有硬质管，硬质管上设置有第一阀门，硬质管的末端连接有海绵。
优选地，移动装置包括有导向板、第一滑轨、T形杆、第一滑块和弹性件，底支架内底部设置有第一滑轨，第一滑轨设置在顶支架的右侧，第一滑轨上设置有导向板和第一滑块，导向板设置在第一滑块的左侧，导向板上开有导向孔，第一滑块的左侧连接有T形杆，T形杆穿过导向孔，第一滑块的右侧与底支架内右侧壁之间连接有弹性件，固定框连接在第一滑块的顶部。
优选地，还包括有进料管、活塞、注料管、推杆、出料管、第二阀门和刻度尺，底支架右侧上端设置有注料管，注料管内设置有活塞，活塞的右侧连接有推杆，推杆穿出注料管右侧壁，注料管的顶部左端连接有进料管，注料管的左侧下端连接有出料管，出料管与箱体右侧上部相连接，出料管上设置有第二阀门，注料管外表面上设置有刻度尺。
优选地，还包括有连接块、圆盘、把手、转轴和轴承座，顶支架顶部的中部设置有轴承座，轴承座上安装有转轴，顶支架顶部开有穿孔，转轴穿过穿孔，转轴的下端连接有圆盘，圆盘的偏心处连接有连接块，取样装置连接在连接块的底部，转轴的上端连接有把手。
优选地，还包括有第二滑轨、转杆和第二滑块，底支架底部的中部设置有第二滑轨，第二滑轨上设置有第二滑块，第二滑块底部的中部铰接连接有转杆。
优选地，还包括有凸块和吸盘，第一滑块的顶部开有凹槽，凹槽内配合有凸块，凸块的顶部连接有吸盘，固定框设置在吸盘的顶部。
优选地，弹性件为弹簧。
优选地，箱体的材质为不锈钢。
工作原理：当需要取样检测污水时，首先将该装置推动到适当位置后停止，人们通过取样装置取样污水，污水滴在试纸上，同时通过移动装置带动固定框左右移动，污水均匀式滴在试纸上，检测更加精确，试纸变色，隔板前侧的固定框内放置有标准比色卡，从而人们通过观察试纸的变色状况与比色卡进行对比，由此能够确定污水的pH值，进而判定污水呈现酸性还是碱性，人们通过污水的酸性或碱性再适量的调整污水的pH值，污水的pH值在6-9之间才可达标排放。
因为取样装置包括有过滤网、软管、挂钩、水泵、箱体、海绵、硬质管和第一阀门，顶支架内顶部设置有箱体，箱体的左侧上部设置有水泵，水泵的左侧和顶部均连接有软管，水泵左侧的软管上设置有过滤网，水泵顶部的软管的末端与箱体相连接，顶支架左侧壁上设置有挂钩，箱体底部右端连接有硬质管，硬质管上设置有第一阀门，硬质管的末端连接有海绵，所以当需要取样污水检测时，软管的末端伸入到待检测的污水中，人们启动水泵开始工作，水泵通过软管向箱体内输入一定量的污水，过滤网能够防止一些大型杂质进入到箱体内，同时避免杂质堵塞软管损坏水泵，取样污水完毕后，水泵停止工作，人们将软管收集到挂钩上，打开第一阀门，箱体内取样的污水通过硬质管排出，污水渗透海绵，由此能够滴状式污水滴到试纸上检测污水的pH值，防止直流式污水排出到试纸上检测不准确，减小检测污水pH值误差。
因为移动装置包括有导向板、第一滑轨、T形杆、第一滑块和弹性件，底支架内底部设置有第一滑轨，第一滑轨设置在顶支架的右侧，第一滑轨上设置有导向板和第一滑块，导向板设置在第一滑块的左侧，导向板上开有导向孔，第一滑块的左侧连接有T形杆，T形杆穿过导向孔，第一滑块的右侧与底支架内右侧壁之间连接有弹性件，固定框连接在第一滑块的顶部，所以当海绵上滴状式滴入污水时，人们通过拉动T形杆带动第一滑块左右移动，从而能够带动固定框移动，进而海绵被污水渗透，污水可以均匀的滴在试纸上，便于观察试纸变化颜色确定污水的pH值。
因为还包括有进料管、活塞、注料管、推杆、出料管、第二阀门和刻度尺，底支架右侧上端设置有注料管，注料管内设置有活塞，活塞的右侧连接有推杆，推杆穿出注料管右侧壁，注料管的顶部左端连接有进料管，注料管的左侧下端连接有出料管，出料管与箱体右侧上部相连接，出料管上设置有第二阀门，注料管外表面上设置有刻度尺，所以当检测到污水的pH值不在6-9之间时，则污水属于不达标排放，污水呈现酸性或碱性，此时应该通过进料管向注料管内输送一定的酸性或碱性物质对污水进行中和，人们通过刻度尺一定量的控制酸性或碱性物质的量，以便于确定酸碱物质与污水按一定的比例中和，打开第二阀门，同时推动推杆带动活塞在注料管内移动，从而将注料管内一定量的酸性或碱性物质排入到箱体内，将污水与酸性或碱性物质中和，再次检测污水的pH值，将污水的pH值控制在6-9之间后再排放，正所谓污水达标后排放。
因为还包括有连接块、圆盘、把手、转轴和轴承座，顶支架顶部的中部设置有轴承座，轴承座上安装有转轴，顶支架顶部开有穿孔，转轴穿过穿孔，转轴的下端连接有圆盘，圆盘的偏心处连接有连接块，取样装置连接在连接块的底部，转轴的上端连接有把手，所以当向箱体内注入一定量的酸性或碱性物质后，人们摇动把手带动转轴转动，转轴带动圆盘转动，由此圆盘能够带动取样装置转动，从而将箱体内的物质按一定的比例混合均匀，这样便于检测污水是否达标。
因为还包括有第二滑轨、转杆和第二滑块，底支架底部的中部设置有第二滑轨，第二滑轨上设置有第二滑块，第二滑块底部的中部铰接连接有转杆，所以当需要停止该装置时，人们通过第二滑块与第二滑轨滑动式连接移动转杆，转动转杆将其插入到车轮内，由此将车轮卡住防止车轮滚动，达到固定该装置的作用。
因为还包括有凸块和吸盘，第一滑块的顶部开有凹槽，凹槽内配合有凸块，凸块的顶部连接有吸盘，固定框设置在吸盘的顶部，所以吸盘能够吸住固定框，并且人们可通过凹槽与凸块的配合更换吸盘，同时也便于取下固定框清理。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
(3)有益效果
本发明达到了污水均匀式滴在试纸上，海绵能够防止直流式污水排出到试纸上导致检测不准确，减少误差，以便于确定酸碱物质与污水按一定的比例中和，有利于污水达标后排放，便于固定该装置，同时也便于取下固定框清理的效果。
附图说明

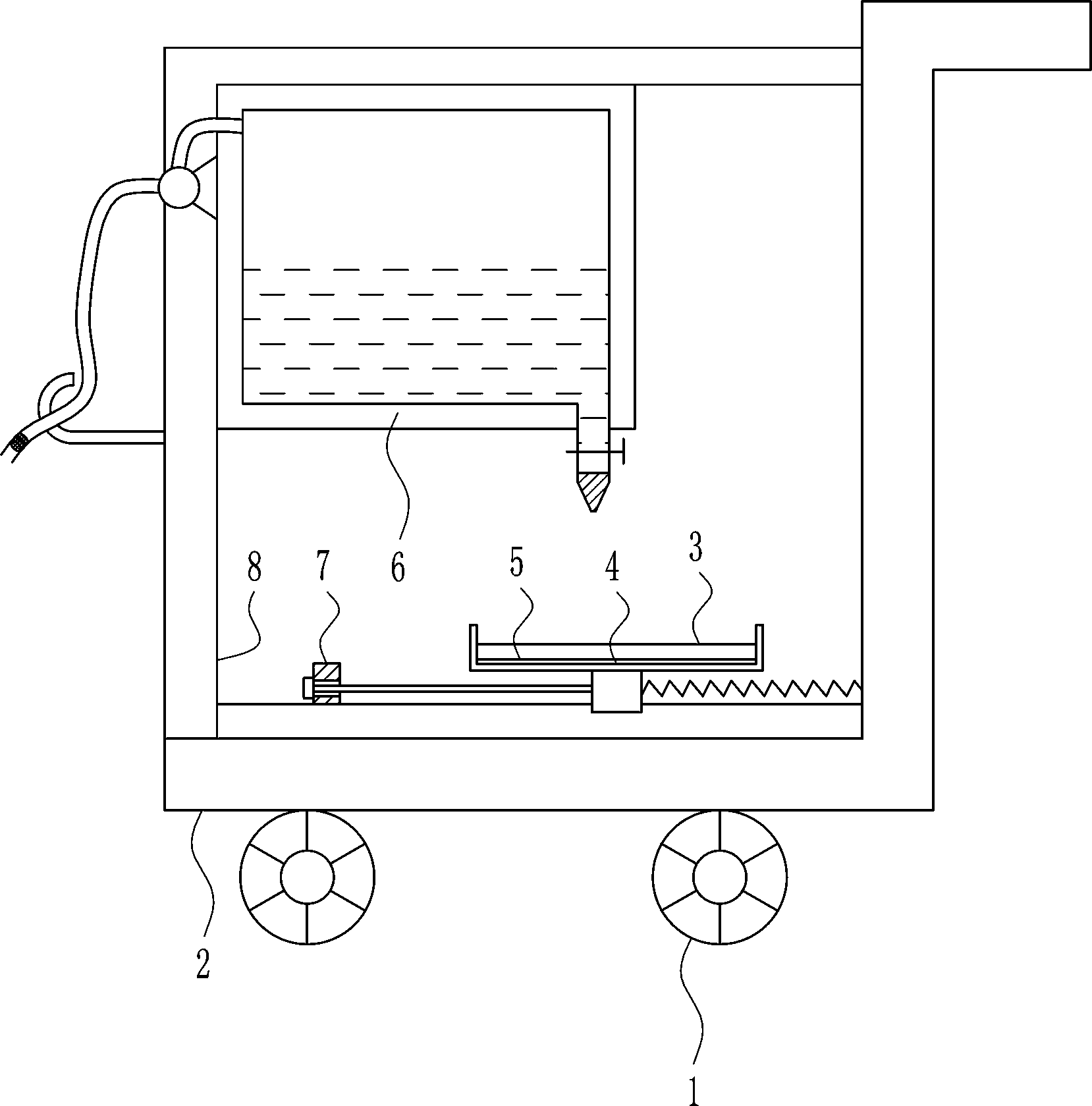

图1为本发明的主视结构示意图。
图2为本发明的部分俯视结构示意图。
图3为本发明取样装置的主视结构示意图。
图4为本发明移动装置的主视结构示意图。
图5为本发明的第一种部分主视结构示意图。
图6为本发明的第二种部分主视结构示意图。
图7为本发明的第三种部分主视结构示意图。
图8为本发明的第四种部分主视结构示意图。
附图中的标记为：1-车轮，2-底支架，3-隔板，4-固定框，5-试纸，6-取样装置，61-过滤网，62-软管，63-挂钩，64-水泵，65-箱体，66-海绵，67-硬质管，68-第一阀门，7-移动装置，71-导向板，72-导向孔，73-第一滑轨，74-T形杆，75-第一滑块，76-弹性件，8-顶支架，9-进料管，10-活塞，11-注料管，12-推杆，13-出料管，14-第二阀门，15-刻度尺，16-连接块，17-穿孔，18-圆盘，19-把手，20-转轴，21-轴承座，22-第二滑轨，23-转杆，24-第二滑块，25-凹槽，26-凸块，27-吸盘。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种污水取样检测装置，如图1-8所示，包括有车轮1、底支架2、隔板3、固定框4、试纸5、取样装置6、移动装置7和顶支架8，底支架2底部设置有车轮1，底支架2内底部设置有顶支架8和移动装置7，顶支架8设置在移动装置7的左侧，移动装置7上连接有固定框4，固定框4内中部设置有隔板3，隔板3的后侧的固定框4内放置有试纸5，顶支架8内顶部设置有取样装置6。
实施例2
一种污水取样检测装置，如图1-8所示，包括有车轮1、底支架2、隔板3、固定框4、试纸5、取样装置6、移动装置7和顶支架8，底支架2底部设置有车轮1，底支架2内底部设置有顶支架8和移动装置7，顶支架8设置在移动装置7的左侧，移动装置7上连接有固定框4，固定框4内中部设置有隔板3，隔板3的后侧的固定框4内放置有试纸5，顶支架8内顶部设置有取样装置6。
取样装置6包括有过滤网61、软管62、挂钩63、水泵64、箱体65、海绵66、硬质管67和第一阀门68，顶支架8内顶部设置有箱体65，箱体65的左侧上部设置有水泵64，水泵64的左侧和顶部均连接有软管62，水泵64左侧的软管62上设置有过滤网61，水泵64顶部的软管62的末端与箱体65相连接，顶支架8左侧壁上设置有挂钩63，箱体65底部右端连接有硬质管67，硬质管67上设置有第一阀门68，硬质管67的末端连接有海绵66。
实施例3
一种污水取样检测装置，如图1-8所示，包括有车轮1、底支架2、隔板3、固定框4、试纸5、取样装置6、移动装置7和顶支架8，底支架2底部设置有车轮1，底支架2内底部设置有顶支架8和移动装置7，顶支架8设置在移动装置7的左侧，移动装置7上连接有固定框4，固定框4内中部设置有隔板3，隔板3的后侧的固定框4内放置有试纸5，顶支架8内顶部设置有取样装置6。
取样装置6包括有过滤网61、软管62、挂钩63、水泵64、箱体65、海绵66、硬质管67和第一阀门68，顶支架8内顶部设置有箱体65，箱体65的左侧上部设置有水泵64，水泵64的左侧和顶部均连接有软管62，水泵64左侧的软管62上设置有过滤网61，水泵64顶部的软管62的末端与箱体65相连接，顶支架8左侧壁上设置有挂钩63，箱体65底部右端连接有硬质管67，硬质管67上设置有第一阀门68，硬质管67的末端连接有海绵66。
移动装置7包括有导向板71、第一滑轨73、T形杆74、第一滑块75和弹性件76，底支架2内底部设置有第一滑轨73，第一滑轨73设置在顶支架8的右侧，第一滑轨73上设置有导向板71和第一滑块75，导向板71设置在第一滑块75的左侧，导向板71上开有导向孔72，第一滑块75的左侧连接有T形杆74，T形杆74穿过导向孔72，第一滑块75的右侧与底支架2内右侧壁之间连接有弹性件76，固定框4连接在第一滑块75的顶部。
实施例4
一种污水取样检测装置，如图1-8所示，包括有车轮1、底支架2、隔板3、固定框4、试纸5、取样装置6、移动装置7和顶支架8，底支架2底部设置有车轮1，底支架2内底部设置有顶支架8和移动装置7，顶支架8设置在移动装置7的左侧，移动装置7上连接有固定框4，固定框4内中部设置有隔板3，隔板3的后侧的固定框4内放置有试纸5，顶支架8内顶部设置有取样装置6。
取样装置6包括有过滤网61、软管62、挂钩63、水泵64、箱体65、海绵66、硬质管67和第一阀门68，顶支架8内顶部设置有箱体65，箱体65的左侧上部设置有水泵64，水泵64的左侧和顶部均连接有软管62，水泵64左侧的软管62上设置有过滤网61，水泵64顶部的软管62的末端与箱体65相连接，顶支架8左侧壁上设置有挂钩63，箱体65底部右端连接有硬质管67，硬质管67上设置有第一阀门68，硬质管67的末端连接有海绵66。
移动装置7包括有导向板71、第一滑轨73、T形杆74、第一滑块75和弹性件76，底支架2内底部设置有第一滑轨73，第一滑轨73设置在顶支架8的右侧，第一滑轨73上设置有导向板71和第一滑块75，导向板71设置在第一滑块75的左侧，导向板71上开有导向孔72，第一滑块75的左侧连接有T形杆74，T形杆74穿过导向孔72，第一滑块75的右侧与底支架2内右侧壁之间连接有弹性件76，固定框4连接在第一滑块75的顶部。
还包括有进料管9、活塞10、注料管11、推杆12、出料管13、第二阀门14和刻度尺15，底支架2右侧上端设置有注料管11，注料管11内设置有活塞10，活塞10的右侧连接有推杆12，推杆12穿出注料管11右侧壁，注料管11的顶部左端连接有进料管9，注料管11的左侧下端连接有出料管13，出料管13与箱体65右侧上部相连接，出料管13上设置有第二阀门14，注料管11外表面上设置有刻度尺15。
还包括有连接块16、圆盘18、把手19、转轴20和轴承座21，顶支架8顶部的中部设置有轴承座21，轴承座21上安装有转轴20，顶支架8顶部开有穿孔17，转轴20穿过穿孔17，转轴20的下端连接有圆盘18，圆盘18的偏心处连接有连接块16，取样装置6连接在连接块16的底部，转轴20的上端连接有把手19。
还包括有第二滑轨22、转杆23和第二滑块24，底支架2底部的中部设置有第二滑轨22，第二滑轨22上设置有第二滑块24，第二滑块24底部的中部铰接连接有转杆23。
还包括有凸块26和吸盘27，第一滑块75的顶部开有凹槽25，凹槽25内配合有凸块26，凸块26的顶部连接有吸盘27，固定框4设置在吸盘27的顶部。
弹性件76为弹簧。
箱体65的材质为不锈钢。
工作原理：当需要取样检测污水时，首先将该装置推动到适当位置后停止，人们通过取样装置6取样污水，污水滴在试纸5上，同时通过移动装置7带动固定框4左右移动，污水均匀式滴在试纸5上，检测更加精确，试纸5变色，隔板3前侧的固定框4内放置有标准比色卡，从而人们通过观察试纸5的变色状况与比色卡进行对比，由此能够确定污水的pH值，进而判定污水呈现酸性还是碱性，人们通过污水的酸性或碱性再适量的调整污水的pH值，污水的pH值在6-9之间才可达标排放。
因为取样装置6包括有过滤网61、软管62、挂钩63、水泵64、箱体65、海绵66、硬质管67和第一阀门68，顶支架8内顶部设置有箱体65，箱体65的左侧上部设置有水泵64，水泵64的左侧和顶部均连接有软管62，水泵64左侧的软管62上设置有过滤网61，水泵64顶部的软管62的末端与箱体65相连接，顶支架8左侧壁上设置有挂钩63，箱体65底部右端连接有硬质管67，硬质管67上设置有第一阀门68，硬质管67的末端连接有海绵66，所以当需要取样污水检测时，软管62的末端伸入到待检测的污水中，人们启动水泵64开始工作，水泵64通过软管62向箱体65内输入一定量的污水，过滤网61能够防止一些大型杂质进入到箱体65内，同时避免杂质堵塞软管62损坏水泵64，取样污水完毕后，水泵64停止工作，人们将软管62收集到挂钩63上，打开第一阀门68，箱体65内取样的污水通过硬质管67排出，污水渗透海绵66，由此能够滴状式污水滴到试纸5上检测污水的pH值，防止直流式污水排出到试纸5上检测不准确，减小检测污水pH值误差。
因为移动装置7包括有导向板71、第一滑轨73、T形杆74、第一滑块75和弹性件76，底支架2内底部设置有第一滑轨73，第一滑轨73设置在顶支架8的右侧，第一滑轨73上设置有导向板71和第一滑块75，导向板71设置在第一滑块75的左侧，导向板71上开有导向孔72，第一滑块75的左侧连接有T形杆74，T形杆74穿过导向孔72，第一滑块75的右侧与底支架2内右侧壁之间连接有弹性件76，固定框4连接在第一滑块75的顶部，所以当海绵66上滴状式滴入污水时，人们通过拉动T形杆74带动第一滑块75左右移动，从而能够带动固定框4移动，进而海绵66被污水渗透，污水可以均匀的滴在试纸5上，便于观察试纸5变化颜色确定污水的pH值。
因为还包括有进料管9、活塞10、注料管11、推杆12、出料管13、第二阀门14和刻度尺15，底支架2右侧上端设置有注料管11，注料管11内设置有活塞10，活塞10的右侧连接有推杆12，推杆12穿出注料管11右侧壁，注料管11的顶部左端连接有进料管9，注料管11的左侧下端连接有出料管13，出料管13与箱体65右侧上部相连接，出料管13上设置有第二阀门14，注料管11外表面上设置有刻度尺15，所以当检测到污水的pH值不在6-9之间时，则污水属于不达标排放，污水呈现酸性或碱性，此时应该通过进料管9向注料管11内输送一定的酸性或碱性物质对污水进行中和，人们通过刻度尺15一定量的控制酸性或碱性物质的量，以便于确定酸碱物质与污水按一定的比例中和，打开第二阀门14，同时推动推杆12带动活塞10在注料管11内移动，从而将注料管11内一定量的酸性或碱性物质排入到箱体65内，将污水与酸性或碱性物质中和，再次检测污水的pH值，将污水的pH值控制在6-9之间后再排放，正所谓污水达标后排放。
因为还包括有连接块16、圆盘18、把手19、转轴20和轴承座21，顶支架8顶部的中部设置有轴承座21，轴承座21上安装有转轴20，顶支架8顶部开有穿孔17，转轴20穿过穿孔17，转轴20的下端连接有圆盘18，圆盘18的偏心处连接有连接块16，取样装置6连接在连接块16的底部，转轴20的上端连接有把手19，所以当向箱体65内注入一定量的酸性或碱性物质后，人们摇动把手19带动转轴20转动，转轴20带动圆盘18转动，由此圆盘18能够带动取样装置6转动，从而将箱体65内的物质按一定的比例混合均匀，这样便于检测污水是否达标。
因为还包括有第二滑轨22、转杆23和第二滑块24，底支架2底部的中部设置有第二滑轨22，第二滑轨22上设置有第二滑块24，第二滑块24底部的中部铰接连接有转杆23，所以当需要停止该装置时，人们通过第二滑块24与第二滑轨22滑动式连接移动转杆23，转动转杆23将其插入到车轮1内，由此将车轮1卡住防止车轮1滚动，达到固定该装置的作用。
因为还包括有凸块26和吸盘27，第一滑块75的顶部开有凹槽25，凹槽25内配合有凸块26，凸块26的顶部连接有吸盘27，固定框4设置在吸盘27的顶部，所以吸盘27能够吸住固定框4，并且人们可通过凹槽25与凸块26的配合更换吸盘27，同时也便于取下固定框4清理。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
