申请日2017.06.20
公开(公告)日2017.08.18
IPC分类号C02F1/28; C02F101/30
摘要
一种煤化工废水中COD吸附的三层四塔吸附方法及系统，包括四个吸附塔，令四个吸附塔中的三个处于工作状态，对废水进行吸附，四塔中的剩余单塔再生后处于备用状态，保证COD四塔吸附系统中三塔始终处于运行状态。煤化工废水中COD吸附的三层四塔吸附系统由四个吸附塔并联组成，每个吸附塔分别与进水母管、产水母管、反洗水进水管、反洗水产水管连接。本发明针对煤化工废水中COD的有机成分多、成分复杂的特性，通过三层活性炭吸附，实现了煤化工废水中COD的有效脱除。通过该工艺系统吸附能够很好脱除废水中COD，保证煤化工废水零排放系统产出合格的工业盐，实现废水资源化。
摘要附图
权利要求书
1.一种煤化工废水中COD吸附的三层四塔吸附方法，包括四个吸附塔，令四个吸附塔中的三个处于工作状态，对废水进行吸附，四塔中的剩余单塔再生后处于备用状态，保证COD四塔吸附系统处于连续运行状态，其特征在于，具体步骤如下：
1)COD四塔吸附系统启动：启动时，每个吸附塔的进水阀、产水阀、反洗水进水阀及反洗水产水阀全部处于关闭状态;按照吸附塔启动步骤，开启一个吸附塔的进水阀和产水阀;按照前述吸附塔启动步骤，每隔1~2h启动一个吸附塔，使四个吸附塔中的三个处于工作状态，其余的一个吸附塔处于待机状态;
2)COD四塔吸附系统产水量实时监测：实时监测COD四塔吸附系统的产水量和进水压力，当COD四塔吸附系统的产水量降低、进水压力上升时，判定COD四塔吸附系统需要反洗，对COD四塔吸附系统进入反洗步骤;
3)COD四塔吸附系统的反洗：当处于工作状态的某一个吸附塔需要进行反洗时，按照吸附塔反洗步骤，关闭该吸附塔的进水阀及产水阀，开启该吸附塔的反洗水进水阀及反洗水产水阀，使该吸附塔处于反洗状态，反洗一段时间后关闭该吸附塔的反洗水进水阀及反洗水产水阀，开启该吸附塔的进水阀及产水阀，使反洗完毕的吸附塔重新投入工作;对COD四塔吸附系统的反洗，按照处于工作状态的三个吸附塔的启动顺序，依次按照前述吸附塔反洗步骤对处于工作状态的三个吸附塔进行反洗;
4)产水COD实时监测：实时监控COD四塔吸附系统的产水中的COD含量，当COD检测数值超过产水的要求值时，判定三个吸附塔中最先启动的吸附塔失效，进入吸附塔切换程序;
5)COD四塔吸附系统的切换：按照前述吸附塔启动步骤启动处于待机状态的第四个吸附塔;按照吸附塔关闭步骤，令步骤4)判断的失效吸附塔的进水阀、产水阀、反洗水进水阀及反洗水产水阀全部处于关闭状态;完成COD四塔吸附系统的切换;
6)失效吸附塔的再生：将失效吸附塔切出再生，再生完成后，使该吸附塔处于待机状态;
7)COD四塔吸附系统的连续运行：按照步骤2)~6)，及时监测、反洗、替换并再生吸附，使COD四塔吸附系统处于连续稳定的运行状态。
2.根据权利要求1所述的一种煤化工废水中COD吸附的三层四塔吸附方法，其特征在于，所述步骤1)~7)中，吸附塔串联运行及再生采用PLC或DCS自动化系统操作控制。
3.一种用于运行权利要求1所述方法的煤化工废水中COD吸附的三层四塔吸附系统，包括吸附塔A、吸附塔B、吸附塔C及吸附塔D，其特征在于，吸附塔A、吸附塔B、吸附塔C及吸附塔D并联设置;COD四塔吸附系统的进水母管分别通过进水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口连接，COD四塔吸附系统的产水母管分别通过产水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口连接，COD四塔吸附系统的反洗水进水管分别通过反洗水进水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口连接，COD四塔吸附系统的反洗水产水管分别通过反洗水产水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的进水口连接。

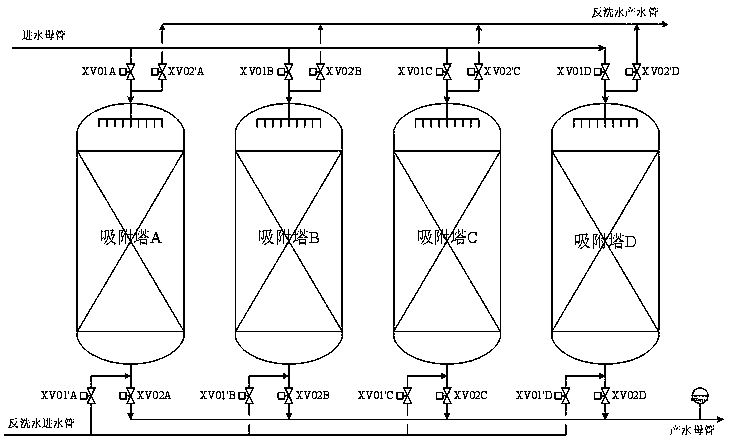

4.根据权利要求2所述的一种煤化工废水中COD吸附的三层四塔吸附系统，其特征在于，所述吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口外连接并联的进水阀(1)和反洗水产水阀(8)，吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口内连接喷淋器(2);吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口外连接并联的连接产水阀(6)和反洗水进水阀(7);吸附塔A、吸附塔B、吸附塔C及吸附塔D内由废水进口至产水出口依次设有大孔活性炭吸附层(3)、介孔活性炭吸附层(4)及大微孔活性炭吸附层(5)。
说明书
一种煤化工废水中COD吸附的三层四塔吸附方法及系统
技术领域
本发明涉及废水中有机物脱除技术领域，具体涉及一种煤化工废水中COD吸附的三层四塔吸附方法及系统。
背景技术
随着社会的发展和环保要求的提高，大型化工产业发展所带来的水资源供给和排放通道限制问题已日趋凸显，部分化工综合产业园区由于排水通道限制，目前园区的发展受到制约。零排放项目通过水再生回用可极大的缓解化工项目水资源困境，并减轻污水受纳水体压力，使产业园区健康有序的发展，有效保证国家和地方重点项目的按时实施，具有极大的环境效益和社会效益。
随着零排放技术的推广，目前基本实现的废水的零排放，但末端蒸发产生的废盐，属于危险废弃物，因此零排放工艺还需进一步延伸，拓展开发废盐资源化工程。目前主流工艺为纳滤分盐蒸发和盐硝联产。因煤化工废水中含有一定量的COD，COD的存在影响了整个副产盐的产品品质。无论是采用何种工艺进行混盐分离实现盐资源化，都存在一个问题：高盐废水中COD的去除问题，COD不能够实时移除系统外将影响盐的品质。煤化工废水COD的特征是：成分复杂、有机污染物含量高，COD高达十甚至几百克每升，盐的质量分数通常在5%以上，很难实现生化降解COD。
煤化工废水中有机物种类多、成分复杂(多为吲哚类、喹啉类、咔唑类、吡啶类等一些难降解有机物)，高含盐量、且无法采用生物降解方式完成，致使该问题成为了目前煤化工废水资源化的一个坎，如何通过改进目前的水处理工艺，解决高盐水中COD的问题是选择合适的设备、合理的工艺去除COD，保证副产盐满足工业盐一级精盐标准，故探寻一种应用于煤化工废水脱除COD装置及工艺具有重要意义。
发明内容
为了克服现有技术的上述不足，本发明的目的是提供一种煤化工废水中COD吸附的三层四塔吸附方法及系统。本发明可以从而将废水中COD移除系统，保证产品工业盐的纯度，实现真正意义的煤化工废水中溶解盐的资源化回收。
为了实现上述目的，本发明所采用的技术方案是：
一种煤化工废水中COD吸附的三层四塔吸附方法，包括四个吸附塔，令四个吸附塔中的三个处于工作状态，对废水进行吸附，四塔中的剩余单塔再生后处于备用状态，保证COD四塔吸附系处于连续运行状态，其特征在于，具体步骤如下：
1)COD四塔吸附系统启动：启动时，每个吸附塔的进水阀、产水阀、反洗水进水阀及反洗水产水阀全部处于关闭状态;按照吸附塔启动步骤，开启一个吸附塔的进水阀和产水阀;按照前述吸附塔启动步骤，每隔1~2h启动一个吸附塔，使四个吸附塔中的三个处于工作状态，其余的一个吸附塔处于待机状态;
2)COD四塔吸附系统产水量实时监测：实时监测COD四塔吸附系统的产水量和进水压力，当COD四塔吸附系统的产水量降低、进水压力上升时，判定COD四塔吸附系统需要反洗，对COD四塔吸附系统进入反洗步骤;
3)COD四塔吸附系统的反洗：当处于工作状态的某一个吸附塔需要进行反洗时，按照吸附塔反洗步骤，关闭该吸附塔的进水阀及产水阀，开启该吸附塔的反洗水进水阀及反洗水产水阀，使该吸附塔处于反洗状态，反洗一段时间后关闭该吸附塔的反洗水进水阀及反洗水产水阀，开启该吸附塔的进水阀及产水阀，使反洗完毕的吸附塔重新投入工作;对COD四塔吸附系统的反洗，按照处于工作状态的三个吸附塔的启动顺序，依次按照前述吸附塔反洗步骤对处于工作状态的三个吸附塔进行反洗;
4)产水COD实时监测：实时监控COD四塔吸附系统的产水中的COD含量，当COD检测数值超过产水的要求值时，判定三个吸附塔中最先启动的吸附塔失效，进入吸附塔切换程序;
5)COD四塔吸附系统的切换：按照前述吸附塔启动步骤启动处于待机状态的第四个吸附塔;按照吸附塔关闭步骤，令步骤4)判断的失效吸附塔的进水阀、产水阀、反洗水进水阀及反洗水产水阀全部处于关闭状态;完成COD四塔吸附系统的切换;
6)失效吸附塔的再生：将失效吸附塔切出再生，再生完成后，使该吸附塔处于待机状态;
7)COD四塔吸附系统的连续运行：按照步骤2)~6)，及时监测、反洗、替换并再生吸附塔，使COD四塔吸附系统处于连续稳定的运行状态。
所述步骤1)~7)中，吸附塔串联运行及再生采用PLC或DCS自动化系统操作控制。
以及一种煤化工废水中COD吸附的三层四塔吸附系统，吸附塔A、吸附塔B、吸附塔C及吸附塔D并联设置;COD四塔吸附系统的进水母管分别通过进水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口连接，COD四塔吸附系统的产水母管分别通过产水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口连接，COD四塔吸附系统的反洗水进水管分别通过反洗水进水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口连接，COD四塔吸附系统的反洗水产水管分别通过反洗水产水阀与吸附塔A、吸附塔B、吸附塔C及吸附塔D的进水口连接。
所述吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口外连接并联的进水阀和反洗水产水阀，吸附塔A、吸附塔B、吸附塔C及吸附塔D的废水进口内连接喷淋器;吸附塔A、吸附塔B、吸附塔C及吸附塔D的产水出口外连接并联的连接产水阀和反洗水进水阀;吸附塔A、吸附塔B、吸附塔C及吸附塔D内由废水进口至产水出口依次设有大孔活性炭吸附层、介孔活性炭吸附层及大微孔活性炭吸附层。
本发明的有益效果是：
1)单塔存在三层吸附层：能够煤化工废水水中的组分复杂的COD进行分级吸附，煤化工废水中的有机COD依次按照分子量从大至小的顺序被依次吸附。且根据水质的不同，三层吸附层的吸附剂选择也是具有针对性，最大程度利用了活性炭的吸附率，避免了因分子量大，分子直径大而堵塞活性炭孔隙，从而降低吸附率的情况出现。
2)工艺简单便于生产：本发明采用三层四塔并联运行，在保证总产水满足下端需求的同时，工艺简单便于生产，本发明仅在产水罐母管设有检测仪表，极大降低了仪表投资，降低了因仪表数量多维护复杂，如果设备的串联级数越多，则其运行难度呈指数比例上升。
