申请日2017.07.01
公开(公告)日2017.10.10
IPC分类号C02F9/04
摘要
本发明公开了一种市政污水的自动运行管理装置，其结构包括管理装置、电控盒、进料口、储线管、催化剂罐、进水口、出水口、污水过滤箱、连接导线、供电电机、接线盒、固定铁片、支撑底板，管理装置设有顶板、显示屏、设置按钮、金属外壳、电流传感器、散热孔、PLC芯片，金属外壳与支撑底板焊接在一起，设置按钮与PLC芯片电连接，PLC芯片与电流传感器电连接，电流传感器设于金属外壳右下角，散热孔焊接于金属外壳左侧，本发明的有益效果：通过设有的管理装置，能对污水进行自动管理，并且电脑管理更加精确，不容易出错，使污水的处理质量提高，处理及时，并且可以解放劳动力，使污水的处理效率提高。

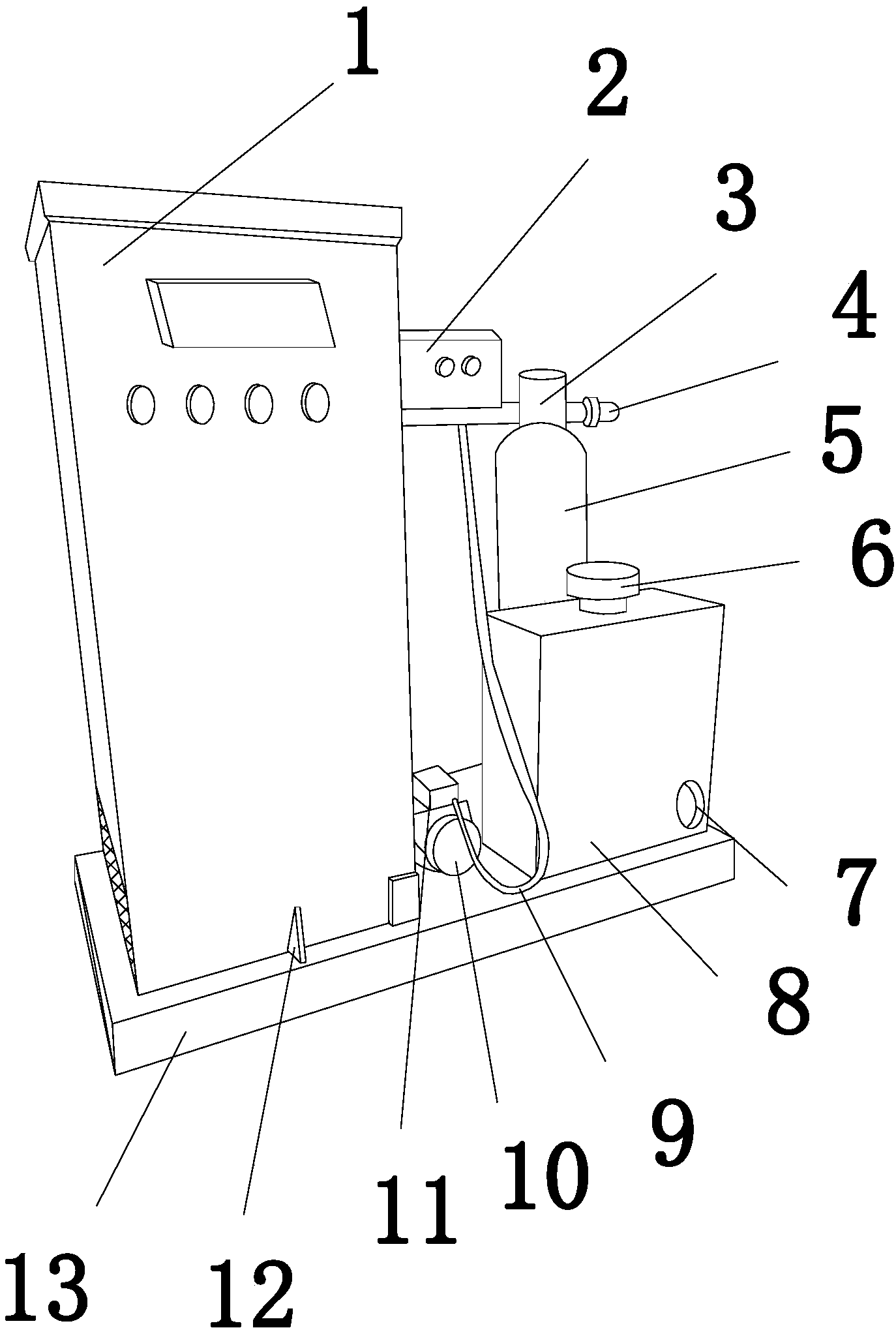

摘要附图
权利要求书
1.一种市政污水的自动运行管理装置，其结构包括管理装置(1)、电控盒(2)、进料口(3)、储线管(4)、催化剂罐(5)、进水口(6)、出水口(7)、污水过滤箱(8)、连接导线(9)、供电电机(10)、接线盒(11)、固定铁片(12)、支撑底板(13)，所述管理装置(1)与支撑底板(13)互相垂直，所述电控盒(2)设于管理装置(1)右侧，所述电控盒(2)与管理装置(1)电连接，所述储线管(4)设于进料口(3)后方，所述储线管(4)与电控盒(2)互相固定，其特征在于：
所述进料口(3)垂直固定于催化剂罐(5)上方，所述进料口(3)与催化剂罐(5)成一体化结构，所述污水过滤箱(8)设于催化剂罐(5)前方，所述进水口(6)焊接于污水过滤箱(8)上方，所述出水口(7)设于污水过滤箱(8)右下角，所述污水过滤箱(8)焊接于支撑底板(13)上方，所述污水过滤箱(8)设于管理装置(1)右侧，所述供电电机(10)设于管理装置(1)与污水过滤箱(8)中间，所述供电电机(10)通过连接导线(9)与电控盒(2)电连接，所述接线盒(11)设于供电电机(10)上方，所述线盒(11)与供电电机(10)电连接，所述固定铁片(12)连接管理装置(1)与支撑底板(13)，所述固定铁片(12)与支撑底板(13)焊接在一起;
所述管理装置(1)设有顶板(101)、显示屏(102)、设置按钮(103)、金属外壳(104)、电流传感器(105)、散热孔(106)、PLC芯片，所述金属外壳(104)与支撑底板(13)焊接在一起，所述顶板(101)固定于金属外壳(104)上方，所述显示屏(102)与设置按钮(103)电连接，所述设置按钮(103)等距均匀的分布于显示屏(102)下方，所述设置按钮(103)与PLC芯片电连接，所述PLC芯片与电流传感器(105)电连接，所述电流传感器(105)设于金属外壳(104)右下角，所述散热孔(106)焊接于金属外壳(104)左侧，所述PLC芯片设于金属外壳(104)内部。
2.根据权利要求1所述的一种市政污水的自动运行管理装置，其特征在于：所述管理装置(1)设于支撑底板(13)上方。
3.根据权利要求1所述的一种市政污水的自动运行管理装置，其特征在于：所述出水口(7)与污水过滤箱(8)成一体化结构。
4.根据权利要求1所述的一种市政污水的自动运行管理装置，其特征在于：所述固定铁片(12)为三角形结构，厚度为3cm。
5.根据权利要求1所述的一种市政污水的自动运行管理装置，其特征在于：所述电控盒(2)设有复位按钮和启动按钮。
说明书
一种市政污水的自动运行管理装置
技术领域
本发明是一种市政污水的自动运行管理装置，属于污水管理装置领域。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201320479671.1的一种污水处理装置，涉及一种污水处理与中水回用一体化水处理设备，具体为污水处理装置，包括封闭式的长方形箱体，所述箱体内腔设置有若干隔板，所述隔板将箱体分割成兼氧池、MBR膜处理池、污泥池和设备间;所述兼氧池与MBR膜处理池通过布水管连通，所述MBR膜处理池与污泥池通过污泥泵的进出口管连通。本发明一体化设计，结构紧凑，运行稳定，管理方便，现有技术采用人工管理，人工管理容易出现失误，导致污水处理质量差，污水处理不及时，并且浪费大量劳动力，处理效率太低。
发明内容
针对现有技术存在的不足，本发明目的是提供一种市政污水的自动运行管理装置，以解决现有技术采用人工管理，人工管理容易出现失误，导致污水处理质量差，污水处理不及时，并且浪费大量劳动力，处理效率太低的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种市政污水的自动运行管理装置，其结构包括管理装置、电控盒、进料口、储线管、催化剂罐、进水口、出水口、污水过滤箱、连接导线、供电电机、接线盒、固定铁片、支撑底板，所述管理装置与支撑底板互相垂直，所述电控盒设于管理装置右侧，所述电控盒与管理装置电连接，所述储线管设于进料口后方，所述储线管与电控盒互相固定，所述进料口垂直固定于催化剂罐上方，所述进料口与催化剂罐成一体化结构，所述污水过滤箱设于催化剂罐前方，所述进水口焊接于污水过滤箱上方，所述出水口设于污水过滤箱右下角，所述污水过滤箱焊接于支撑底板上方，所述污水过滤箱设于管理装置右侧，所述供电电机设于管理装置与污水过滤箱中间，所述供电电机通过连接导线与电控盒电连接，所述接线盒设于供电电机上方，所述线盒与供电电机电连接，所述固定铁片连接管理装置与支撑底板，所述固定铁片与支撑底板焊接在一起，所述管理装置设有顶板、显示屏、设置按钮、金属外壳、电流传感器、散热孔、PLC芯片，所述金属外壳与支撑底板焊接在一起，所述顶板固定于金属外壳上方，所述显示屏与设置按钮电连接，所述设置按钮等距均匀的分布于显示屏下方，所述设置按钮与PLC芯片电连接，所述PLC芯片与电流传感器电连接，所述电流传感器设于金属外壳右下角，所述散热孔焊接于金属外壳左侧，所述PLC芯片设于金属外壳内部。
进一步地，所述管理装置设于支撑底板上方。
进一步地，所述出水口与污水过滤箱成一体化结构。
进一步地，所述固定铁片为三角形结构，厚度为3cm。
进一步地，所述电控盒设有复位按钮和启动按钮。
进一步地，所述连接导线外部为高复合橡胶材料组成，长时间使用不会老化。
进一步地，所述供电电机为伺服电机，能为装置提供更强大的动力。
本发明的有益效果：通过设有的管理装置，能对污水进行自动管理，并且电脑管理更加精确，不容易出错，使污水的处理质量提高，处理及时，并且可以解放劳动力，使污水的处理效率提高。
