申请日2017.06.02
公开(公告)日2017.08.04
IPC分类号C02F9/04; C02F103/16
摘要
本发明涉及一种处理设备，尤其涉及一种电镀污水处理设备。本发明要解决的技术问题是提供一种能够把污水净化，并且方便处理的电镀污水处理设备。为了解决上述技术问题，本发明提供了这样一种电镀污水处理设备，包括有处理箱等;处理箱内底部设有活性炭，处理箱的顶部中间连接有第一进液管，处理箱内中间设有分离机构，处理箱的底部设有净化机构。本发明首先设置有分离机构，可以对污水进行分离，并且设置有净化机构，可以对污水进行净化。

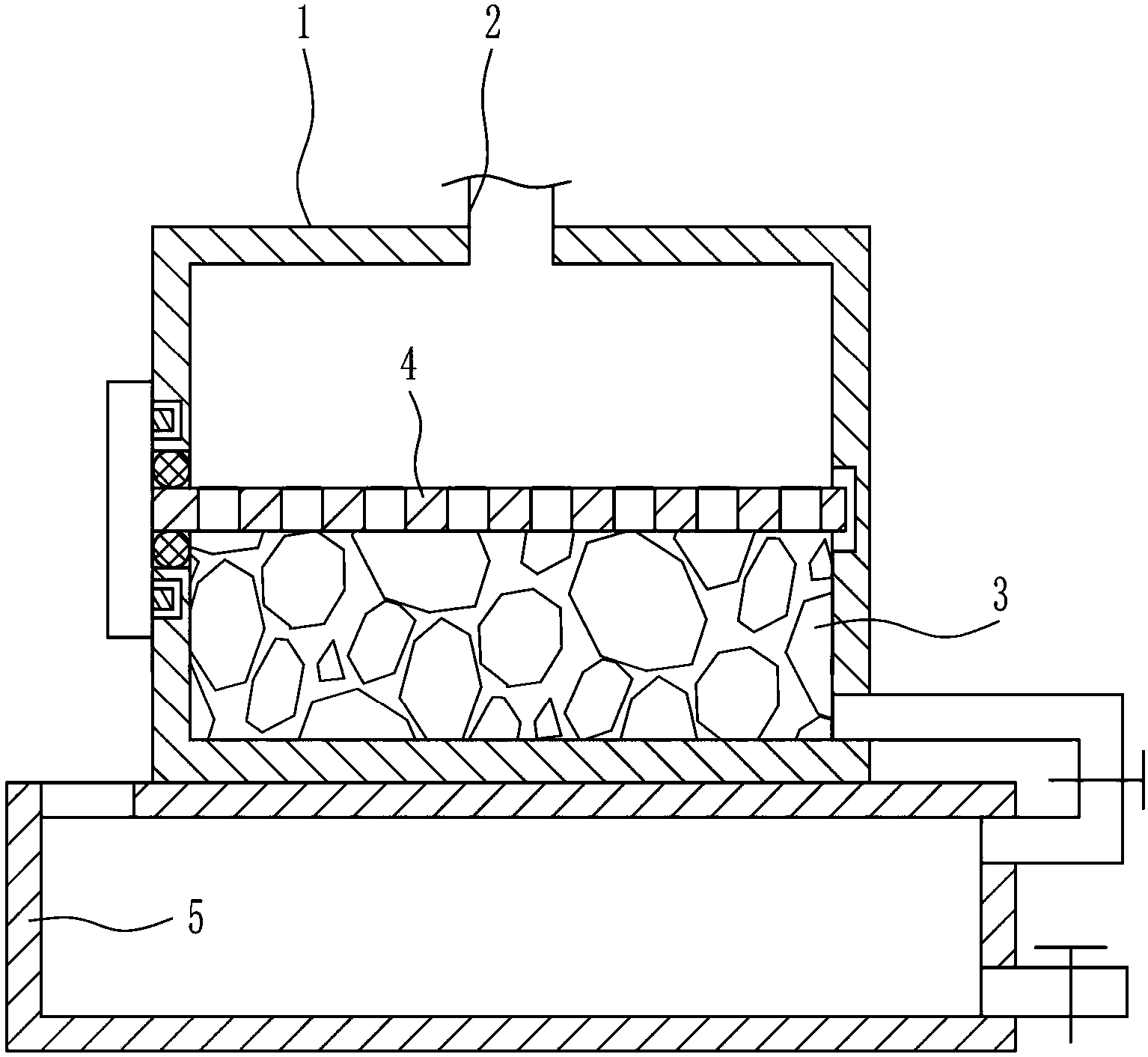

摘要附图
权利要求书
1.一种电镀污水处理设备，其特征在于，包括有处理箱(1)、第一进液管(2)、活性炭(3)、分离机构(4)和净化机构(5)，处理箱(1)内底部设有活性炭(3)，处理箱(1)的顶部中间连接有第一进液管(2)，处理箱(1)内中间设有分离机构(4)，处理箱(1)的底部设有净化机构(5)。
2.根据权利要求1所述的一种电镀污水处理设备，其特征在于，分离机构(4)包括有挡板(41)、第一密封圈(44)、卡块(45)和拉板(46)，处理箱(1)内右壁中部开有第二凹槽(47)，处理箱(1)的右侧中部开有第二凹槽(47)，第二凹槽(47)内连接有挡板(41)，挡板(41)上套有第一密封圈(44)，第一密封圈(44)安装在挡板(41)左壁中部，处理箱(1)的左壁上下对称开有第一凹槽(43)，处理箱(1)的左侧中部连接有拉板(46)，拉板(46)上下两侧设有卡块(45)，卡块(45)位于第一凹槽(43)内，卡块(45)与第一凹槽(43)配合，挡板(41)上均匀开有第一通孔(42)，挡板(41)的左端与拉板(46)的右侧中部接触。
3.根据权利要求2所述的一种电镀污水处理设备，其特征在于，净化机构(5)包括有净化箱(51)、第二进液管(53)、第一阀门(54)、出液管(55)和第二阀门(56)，处理箱(1)的底部连接有净化箱(51)，净化箱(51)的顶壁左侧开有第二通孔(52)，处理箱(1)的右侧下部与净化箱(51)的右侧上部之间连接有第二进液管(53)，第二进液管(53)上设有第一阀门(54)，净化箱(51)的右侧下部设有出液管(55)，出液管(55)上设有第二阀门(56)。
4.根据权利要求3所述的一种电镀污水处理设备，其特征在于，还包括有轴承座(6)、转杆(7)、第二密封圈(8)、第一橡胶垫(9)、螺旋(10)和搅拌杆(11)，净化机构(5)内左右两壁对称安装有轴承座(6)，左右两侧的轴承座(6)之间安装有转杆(7)，转杆(7)的左端穿过左方的轴承座(6)，转杆(7)的左侧套有第二密封圈(8)，第二密封圈(8)安装在净化机构(5)的左壁中部，转杆(7)的末端粘接有第一橡胶垫(9)，转杆(7)上缠绕有螺旋(10)，转杆(7)上下两侧均匀连接有搅拌杆(11)。
5.根据权利要求4所述的一种电镀污水处理设备，其特征在于，还包括有盖板(12)、把手(13)和第二橡胶垫(14)，净化箱(51)的顶部左侧设有盖板(12)，盖板(12)的长大于第二通孔(52)的长，盖板(12)的底部与净化箱(51)的顶部左侧接触，盖板(12)的顶部中间连接有把手(13)，把手(13)上粘接有第二橡胶垫(14)。
6.根据权利要求5所述的一种电镀污水处理设备，其特征在于，上下两侧的搅拌杆(11)均有10根。
7.根据权利要求6所述的一种电镀污水处理设备，其特征在于，转杆(7)的形状为Z形。
8.根据权利要求7所述的一种电镀污水处理设备，其特征在于，挡板(41)的材料为不锈钢。
说明书
一种电镀污水处理设备
技术领域
本发明涉及一种处理设备，尤其涉及一种电镀污水处理设备。
背景技术
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如锈蚀)，提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进美观等作用。不少硬币的外层亦为电镀。
电镀污水的主要来源是镀件除油、除锈前处理和电镀过程中产生大量的清洗污水;废电镀液、不良镀层退镀液;冲洗镀槽、各种设备以及冲刷车间地面的污水;烤漆工艺的脱脂、磷化工序产生少量含磷污水;污泥脱水;化验室污水等。电镀污水水质较复杂，污水中含有铬、锌、铜、镍、镉等重金属离子以及酸、碱、氰化物等具有很大毒性的杂物，不经处理直接排放到大自然中会对土地和水资源产生不可逆转的后果，危害人类的身体健康。
因此亟需研发一种能够把污水净化，并且方便处理的电镀污水处理设备，来克服现有技术中不方便清理污水，容易危害人类的身体健康的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中不方便清理污水，容易危害人类的身体健康的缺点，本发明要解决的技术问题是提供一种能够把污水净化，并且方便处理的电镀污水处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种电镀污水处理设备，包括有处理箱、第一进液管、活性炭、分离机构和净化机构，处理箱内底部设有活性炭，处理箱的顶部中间连接有第一进液管，处理箱内中间设有分离机构，处理箱的底部设有净化机构。
优选地，分离机构包括有挡板、第一密封圈、卡块和拉板，处理箱内右壁中部开有第二凹槽，处理箱的右侧中部开有第二凹槽，第二凹槽内连接有挡板，挡板上套有第一密封圈，第一密封圈安装在挡板左壁中部，处理箱的左壁上下对称开有第一凹槽，处理箱的左侧中部连接有拉板，拉板上下两侧设有卡块，卡块位于第一凹槽内，卡块与第一凹槽配合，挡板上均匀开有第一通孔，挡板的左端与拉板的右侧中部接触。
优选地，净化机构包括有净化箱、第二进液管、第一阀门、出液管和第二阀门，处理箱的底部连接有净化箱，净化箱的顶壁左侧开有第二通孔，处理箱的右侧下部与净化箱的右侧上部之间连接有第二进液管，第二进液管上设有第一阀门，净化箱的右侧下部设有出液管，出液管上设有第二阀门。
优选地，还包括有轴承座、转杆、第二密封圈、第一橡胶垫、螺旋和搅拌杆，净化机构内左右两壁对称安装有轴承座，左右两侧的轴承座之间安装有转杆，转杆的左端穿过左方的轴承座，转杆的左侧套有第二密封圈，第二密封圈安装在净化机构的左壁中部，转杆的末端粘接有第一橡胶垫，转杆上缠绕有螺旋，转杆上下两侧均匀连接有搅拌杆。
优选地，还包括有盖板、把手和第二橡胶垫，净化箱的顶部左侧设有盖板，盖板的长大于第二通孔的长，盖板的底部与净化箱的顶部左侧接触，盖板的顶部中间连接有把手，把手上粘接有第二橡胶垫。
优选地，上下两侧的搅拌杆均有10根。
优选地，转杆的形状为Z形。
优选地，挡板的材料为不锈钢。
工作原理：当要对污水进行处理的时候，先把第一进液管与排放污水的排放管连接，让需要处理的污水进入到处理箱里，通过分离机构可以对污水进行分离，分离出来的水会流到活性炭，活性炭对水进行吸附，吸附完成之后，可以使用净化机构把水进行净化，把水净化完成之后排放出去。
因为分离机构包括有挡板、第一密封圈、卡块和拉板，处理箱内右壁中部开有第二凹槽，处理箱的右侧中部开有第二凹槽，第二凹槽内连接有挡板，挡板上套有第一密封圈，第一密封圈安装在挡板左壁中部，处理箱的左壁上下对称开有第一凹槽，处理箱的左侧中部连接有拉板，拉板上下两侧设有卡块，卡块位于第一凹槽内，卡块与第一凹槽配合，挡板上均匀开有第一通孔，挡板的左端与拉板的右侧中部接触，当污水的杂质分离在挡板上需要清理时，可以握住拉板，把拉板拔出来，挡板会脱离第二凹槽，然后对挡板上的杂质进行清理，把杂质清理完成之后可以把挡板重新卡进第二凹槽，这样的话可以对挡板固定。
因为净化机构包括有净化箱、第二进液管、第一阀门、出液管和第二阀门，处理箱的底部连接有有净化箱，净化箱的顶壁左侧开有第二通孔，处理箱的右侧下部与净化箱的右侧上部之间连接有第二进液管，第二进液管上设有第一阀门，净化箱的右侧底部设有出液管，出液管上设有第二阀门，当活性炭把污水吸附完成之后时，可以打开第一阀门污水就会从第二进液管流到净化箱里，当污水流到净化箱的一定高度时，关闭第一阀门，可以通过第二通孔倒入一定的絮凝剂，这样的话可以对污水进行净化，净化完成之后，可以打开第二阀门，净化完成的水会从出液管排出，把水排出之后关闭第二阀门。
因为还包括有轴承座、转杆、第二密封圈、第一橡胶垫、螺旋和搅拌杆，净化机构内左右两壁对称安装有轴承座，左右两侧的轴承座之间安装有转杆，转杆的左端穿过左方的轴承座，转杆的左侧套有第二密封圈，第二密封圈安装在净化机构的左壁中部，转杆的末端粘接有第一橡胶垫，转杆上缠绕有螺旋，转杆上下两侧均匀连接有搅拌杆，为了使污水净化更快，可以先将絮凝剂从第二通孔倒入，使用人员可以握住第一橡胶垫，使用人员开始转动转杆，转杆带动搅拌杆转动，转杆通过螺旋带动净化箱里的絮凝剂与污水左右晃动，这样的话可以加快污水与絮凝剂的化学反应，使得污水可以更快的净化完成，净化完成后打开第二阀门把水排出，把水排出之后关闭第二阀门，这样的话可以节省一定时间去净化下一批污水。
因为还包括有盖板、把手和第二橡胶垫，净化箱的顶部左侧设有盖板，盖板的长大于第二通孔的长，盖板的底部与净化箱的顶部左侧接触，盖板的顶部中间连接有把手，把手上粘接有第二橡胶垫，当需要倒入絮凝剂时，使用人员可以握住第二橡胶垫，拉动把手打开盖板，这样的话就可以把絮凝剂从第二通孔倒入了，当需要让污水更快的和絮凝剂发生化学反应时，使用人员可以可以握住第二橡胶垫，拉动把手把盖板放到第二通孔顶部，这样的话可以让污水和絮凝剂密封起来，盖板可以防止灰尘进入到净化箱内，可以对净化中的水进行一定的保护，并且可以加速对污水与絮凝剂的化学反应。
因为挡板的材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使挡板的使用寿命更长。
(3)有益效果
本发明首先设置有分离机构，可以对污水进行分离，并且设置有净化机构，可以对污水进行净化，并且设置有轴承座、转杆、第二密封圈、第一橡胶垫、螺旋和搅拌杆，可以加速对污水的净化，并且设置有盖板、把手和第二橡胶垫，可以对净化中的水有一定的保护作用，并且可以加速污水与絮凝剂的化学反应。
