申请日2017.05.19
公开(公告)日2017.08.22
IPC分类号C02F9/04
摘要
本发明涉及一种快速污水处理装置。该装置包括用于污水与酸性药剂反应的反应腔，所述的反应腔外周设有将反应腔包裹的沉淀腔，所述的沉淀腔外周设有将沉淀腔包裹的PH值调节腔，所述的反应腔与沉淀腔接通，所述沉淀腔与PH值调节腔接通，所述的反应腔上开设有贯穿沉淀腔以及PH值调节腔的进水口和酸性加药口，所述PH值调节腔上开设有出水口和碱性加药口，所述的反应腔、沉淀腔以及PH值调节腔底部均设有用于排出沉降物的排污口。由于反应腔、沉淀腔以及PH值调节腔依次嵌套连接，节省了工作空间的同时也节省了制造成本，同时污水经反应腔、沉淀腔以及PH值调节腔后一级级的处理，提高了污水的处理效率。

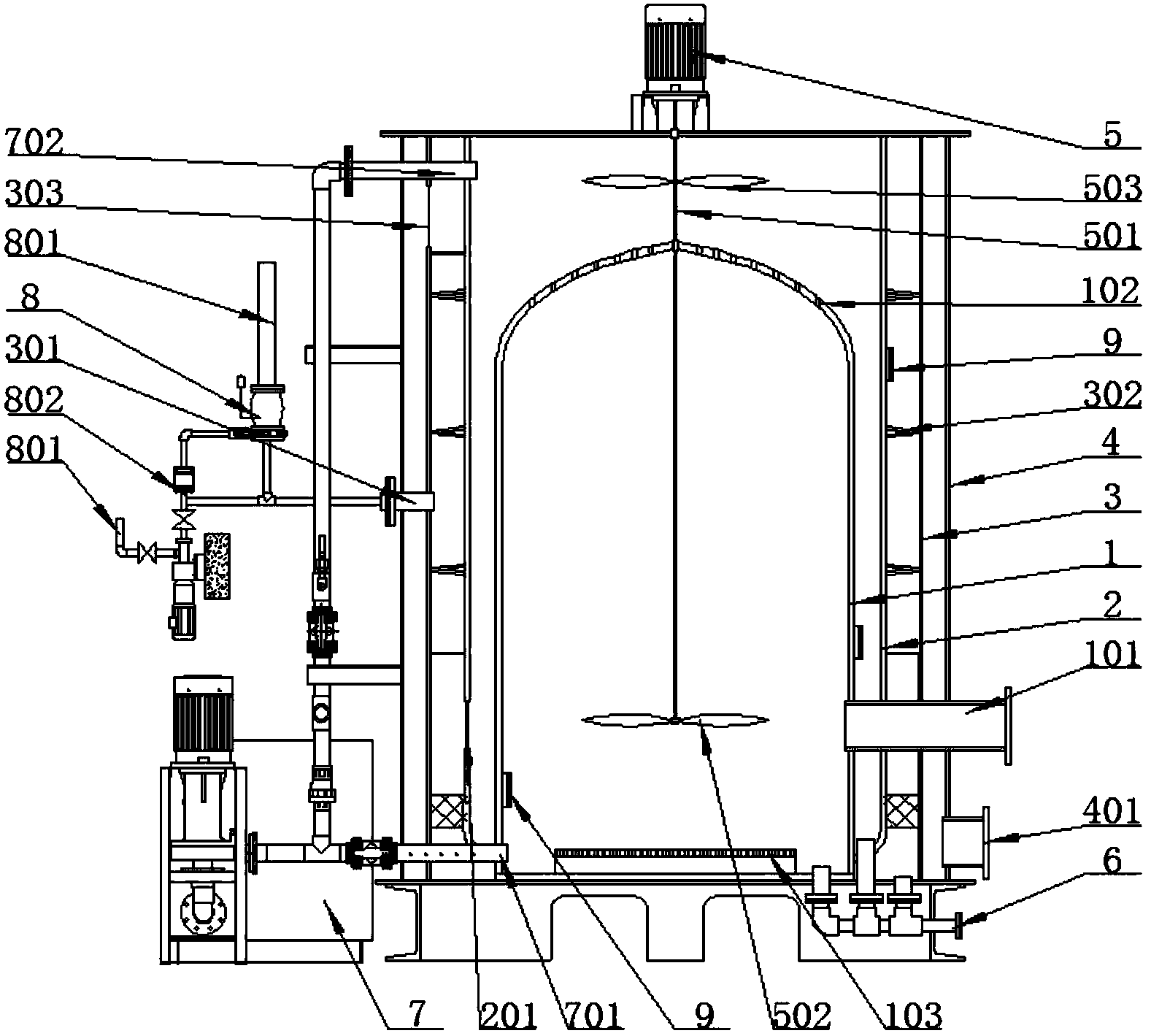

摘要附图
权利要求书
1.一种快速污水处理装置，其特征在于：包括用于污水与酸性药剂反应的反应腔，所述的反应腔外周设有将反应腔包裹的沉淀腔，所述的沉淀腔外周设有将沉淀腔包裹的PH值调节腔，所述的反应腔与沉淀腔接通，所述沉淀腔与PH值调节腔接通，所述的反应腔上开设有贯穿沉淀腔以及PH值调节腔的进水口和酸性加药口，所述PH值调节腔上开设有出水口和碱性加药口，所述的反应腔、沉淀腔以及PH值调节腔底部均设有用于排出沉降物的排污口。
2.根据权利要求1所述的一种快速污水处理装置，其特征在于：所述的沉淀腔与PH值调节腔之间的间隙内设有螺旋肋片，螺旋肋片从沉淀腔与PH值调节腔的接通处沿沉淀腔外周螺旋向上延伸到相应的出水口。
3.根据权利要求1或2所述的一种快速污水处理装置，其特征在于：所述的PH值调节腔的顶部安装有搅拌装置，所述搅拌装置的输出轴依次穿过沉淀腔和反应腔，位于反应腔内的输出轴上设置有用于搅拌反应腔内液体的第一叶片，位于沉淀腔内的输出轴上设置有用于搅拌沉淀腔内液体的第二叶片。
4.根据权利要求3所述的一种快速污水处理装置，其特征在于：所述PH值调节腔的外周设有包裹PH值调节腔的过滤腔，所述的过滤腔开设有用于排放合格污水的出水口。
5.根据权利要求4所述的一种快速污水处理装置，其特征在于：该装置还包括混合酸性药剂的加药装置，所述加药装置的酸性加药口包括与反应腔接通的第一加药口以及与沉淀腔接通的第二加药口。
6.根据权利要求5所述的一种快速污水处理装置，其特征在于：所述的反应腔顶部开设有与沉淀腔接通的第一流通孔，所述的第二加药口位于沉淀腔上部。
7.根据权利要求6所述的一种快速污水处理装置，其特征在于：该装置还包括混合碱性药剂的混合装置，混合装置包括有多个填药口，各填药口经混合器汇聚到碱性加药口,碱性加药口贯穿过滤腔后与PH值调节腔的中部接通。
8.根据权利要求7所述的一种快速污水处理装置，其特征在于：所述的反应腔底部设有曝气装置。
9.根据权利要求8所述的一种快速污水处理装置，其特征在于：所述的第一加药口以及进水口均开设在反应腔的下部，所述沉淀腔的下部开设有用于接通PH值调节腔的第二流通孔，所述的PH值调节腔上部开设有用于接通过滤腔的第三流通孔，所述的过滤腔下部开设有用于排放合格污水的出水口。
10.根据权利要求9所述的一种快速污水处理装置，其特征在于：所述反应腔、沉淀腔以及PH值调节腔的侧壁上均设有用于监控污水PH值的传感器。
说明书
一种快速污水处理装置
技术领域
本发明涉及有机污水处理技术领域，尤其涉及一种快速污水处理装置。
背景技术
现有的中国专利数据库中公开了名称为一种新型高效芬顿法处理有机废水折流式一体化设备的专利，该专利的申请号为：201520080841.8，申请日为2015.02.05，授权公告号为CN204474452U，授权公告日为2015.07.15，其结构包括：包括H 2SO4加药器、H 2O2加药器、FeSO4加药器、NaOH加药器和处理容器，所述处理容器内依次设有加药区、反应区、PH调节区和沉淀区，所述加药区的入口与进水管连接，所述沉淀区的出水口为所述一体化设备的出水口，所述反应区内均匀安装有两个竖向的折板和一个竖向的隔板，隔板安装于所述反应区的中部且与所述处理容器的内底面密封连接，两个所述折板分别安装于所述隔板的两侧，所述折板的下段向水流的方向弯折10-30°，所述隔板的顶部与所述处理容器的顶部内壁之间、所述折板与所述处理容器的底部内壁之间均留有过水通道。其不足之处在于：该装置结构过于松散，且污水处理效果欠佳。
发明内容
本发明的目的是针对现有技术存在的不足，即结构过于松散，污水处理效果欠佳，提供一种结构更加紧凑合理且污水处理高效的快速污水处理装置。
为了实现上述发明的目的，本发明一种快速污水处理装置所采取的技术方案：
一种快速污水处理装置，包括用于污水与酸性药剂反应的反应腔，所述的反应腔外周设有将反应腔包裹的沉淀腔，所述的沉淀腔外周设有将沉淀腔包裹的PH值调节腔，所述的反应腔与沉淀腔接通，所述沉淀腔与PH值调节腔接通，所述的反应腔上开设有贯穿沉淀腔以及PH值调节腔的进水口和酸性加药口，所述PH值调节腔上开设有出水口和碱性加药口，所述的反应腔、沉淀腔以及PH值调节腔底部均设有用于排出沉降物的排污口。
本发明工作时，操作人员经进水口向反应腔内注入污水，同时将酸性药剂经酸性加药口注入到反应腔内，酸性药剂与污水在反应腔内反应，反应产生的沉降物沉降到反应腔的底部，反应后的污水流向沉淀腔，沉淀腔沉淀沉降物，沉降后的污水再次流向PH值调节腔，操作人员经碱性加药口向PH值调节腔内注入碱性药剂，使污水与碱性药剂反应的同时中合污水的PH值，从而使合格的污水从出水口排出，反应产生的沉降物沉淀在PH值调节腔底部，排污口将反应腔、沉淀腔以及PH值调节腔底部的沉降物排出。
为了延长碱性药剂与污水反应的时间，从而便于污水的PH值符合排放标准，所述的沉淀腔与PH值调节腔之间的间隙内设有螺旋肋片，螺旋肋片从沉淀腔与PH值调节腔的接通处沿沉淀腔外周螺旋向上延伸到相应的出水口。
为了便于搅拌装置既搅拌反应腔内的污水，使污水与酸性药剂充分反应，又搅拌沉淀腔内的污水，使污水与酸性药剂再次反应，所述的PH值调节腔的顶部安装有搅拌装置，所述的搅拌装置的输出轴依次穿过沉淀腔和反应腔，位于反应腔内的输出轴上设置有用于搅拌反应腔内液体的第一叶片，位于沉淀腔内的输出轴上设置有用于搅拌沉淀腔内液体的第二叶片。
为了将PH值中合后的污水再次沉降过滤，所述PH值调节腔的外周设有包裹PH值调节腔的过滤腔，所述的过滤腔开设有用于排放合格污水的出水口。
为了确保污水既能在反应腔内与酸性药剂充分反应，又能在沉淀腔内与酸性药剂充分反应，从而提高污水的处理效率，该装置还包括混合酸性药剂的加药装置，所述加药装置的酸性加药口包括与反应腔接通的第一加药口以及与沉淀腔接通的第二加药口。
为了延长污水在反应腔内与酸性药剂反应的时间，同时增加沉淀腔内酸性药剂进入反应腔的概率，从而提高污水的处理效率，所述的反应腔顶部开设有与沉淀腔接通的第一流通孔，所述的第二加药口位于沉淀腔上部。
为了便于将不同的碱性药剂添加到PH值调节腔内，该装置还包括混合碱性药剂的混合装置，混合装置包括有多个填药口，各填药口经混合器汇聚到碱性加药口,碱性加药口贯穿过滤腔后与PH值调节腔的中部接通。
为了提高污水的处理效率，所述的反应腔底部设有曝气装置。
为了提高污水的处理效率，所述的第一加药口以及进水口均开设在反应腔的下部，所述的沉淀腔的下部开设有用于接通PH值调节腔的第二流通孔，所述的PH值调节腔上部开设有用于接通过滤腔的第三流通孔，所述的过滤腔下部开设有用于排放合格污水的出水口。
为了监控污水的PH值，从而便于随时改变药剂的投放量，提高污水的处理效率，所述反应腔、沉淀腔以及PH值调节腔的侧壁上均设有用于监控污水PH值的传感器。
与现有技术相比，本发明的有益效果为：由于反应腔、沉淀腔以及PH值调节腔依次嵌套连接，节省了工作空间的同时也节省了制造成本，同时污水经反应腔、沉淀腔以及PH值调节腔后一级级的处理，提高了污水的处理效率。
