申请日2017.06.06
公开(公告)日2017.08.11
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种纳米材料废水沉淀装置，包括沉淀池主体，所述沉淀池主体的上设有污水进口和清水出口，所述沉淀池主体的内部在靠近所述有污水进口的一侧设有导流墙，所述沉淀池主体的内部在靠近清水出口的一端设有斜板区，所述斜板区与所述导流墙之间设有隔板，所述隔板的底部设有通孔，所述斜板区的底部设有沉淀区，所述沉淀区一侧设有出料装置，所述出料装置包括齿轮泵、升降驱动器总成和设置在齿轮泵上的抽料管道和出料管道，所述出料装置通过滑轨活动设置在沉淀池主体的外壁上。本实用新型防止斜管容易堵塞、污泥易沉积在斜管上面等问题，实现了对纳米材料废水的分层回收，具有使用方便、使用效果好等优点。
权利要求书

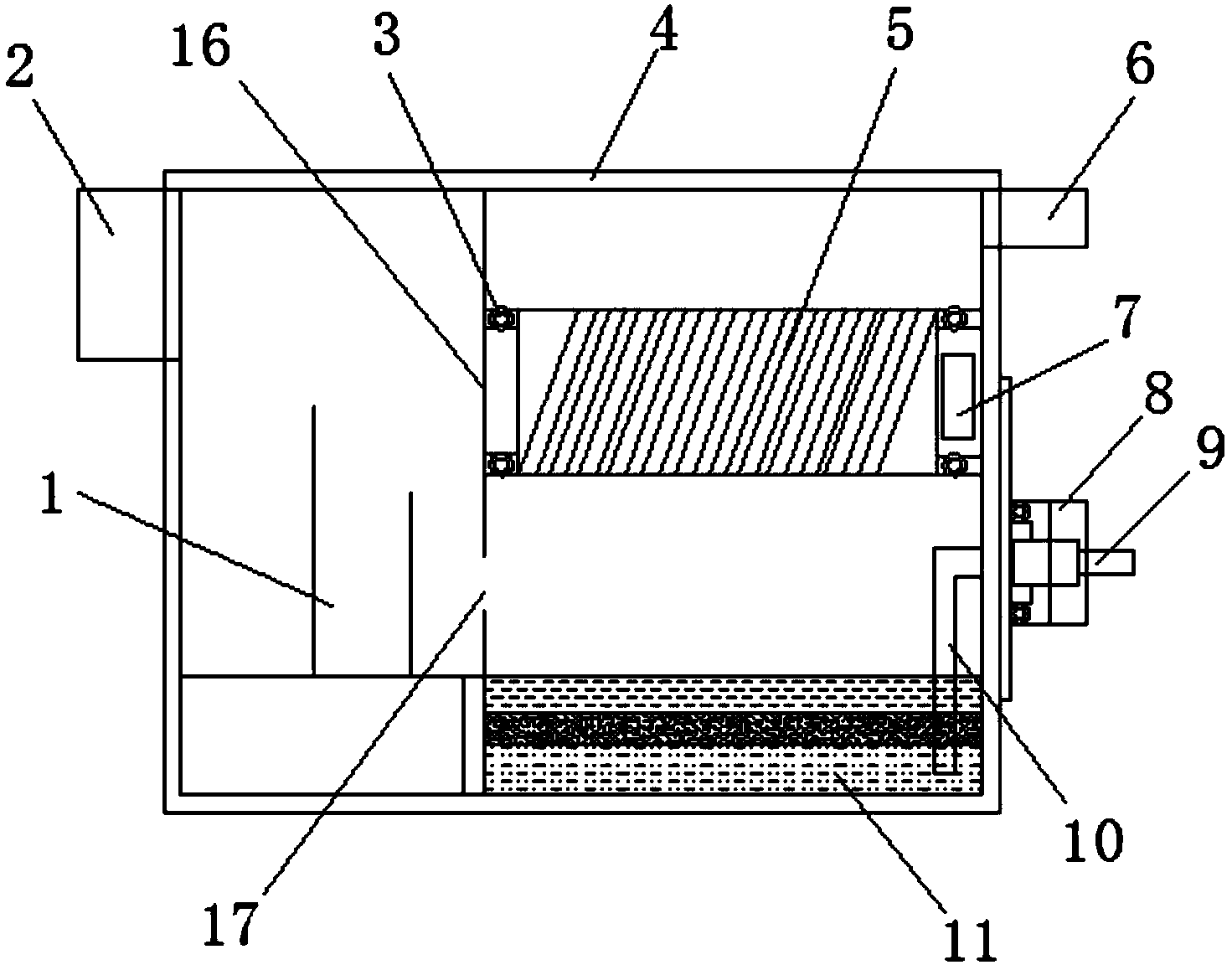

1.一种纳米材料废水沉淀装置，包括沉淀池主体(4)，其特征在于：所述沉淀池主体(4)的上设有污水进口(2)和清水出口(6)，所述沉淀池主体(4)的内部在靠近所述有污水进口(2)的一侧设有导流墙(1)，所述沉淀池主体(4)的内部在靠近清水出口(6)的一端设有斜板区(5)，所述斜板区(5)与所述导流墙(1)之间设有隔板(16)，所述隔板(16)的底部设有通孔(17)，所述斜板区(5)的底部设有沉淀区(11)，所述沉淀区(11)一侧设有出料装置(12)，所述出料装置(12)包括齿轮泵(14)、升降驱动器总成(8)和设置在齿轮泵(14)上的抽料管道(10)和出料管道(9)，所述出料装置(12)通过滑轨(13)活动设置在沉淀池主体(4)的外壁上，所述升降驱动器总成(8)由减速机、电机组成。
2.根据权利要求1所述的一种纳米材料废水沉淀装置，其特征在于：所述斜板区(5)的内部设有斜板，所述斜板区(5)的每个角通过活动件(3)活动连接在所述沉淀池主体(4)的内壁及隔板(16)上。
3.根据权利要求1所述的一种纳米材料废水沉淀装置，其特征在于：所述斜板区(5)上设有振动电机(7)。
4.根据权利要求1所述的一种纳米材料污水 沉淀装置，其特征在于：所述抽料管道(10)的端口设置在所述沉淀区(11)内的沉积物内部，所述出料管道(9)通向沉淀池主体(4)的外部。
5.根据权利要求1所述的一种纳米材料废水沉淀装置，其特征在于：所述出料装置(12)与所述滑轨(13)之间通过滚轮(15)滑动连接。
说明书
一种纳米材料废水沉淀装置
技术领域
本实用新型涉及纳米材料废水沉淀技术领域，具体为一种纳米材料废水沉淀装置。
背景技术
随着人类社会发展和科学技术进步，材料行业得到巨大的发展，同时人们对材料的要求随之日益提高。纳米技术作为一种最具有市场应用潜力的新兴科学技术，其潜在的重要性毋庸置疑，工业发达国家纷纷投入大量的资金进行研究工作。如美国最早成立了纳米研究中心，日本文教科部把纳米技术，列为材料科学的四大重点研究开发项目之一，在德国，以汉堡大学和美因茨大学为纳米技术研究中心，政府每年出资6500万美元支持微系统的研究。纳米技术正成为各国科技界所关注的焦点。基于同步辐射的原位纳米材料生长测试装置，在研究材料在高温、气氛环境下的相变过程，有着重要的应用前景。
在纳米材生产的过程需要对纳米材料废水进行回收处理，但是在含有不同物质的水溶液中，由于液体的密度存在差异，导致水溶液在沉淀后出现分层的现象，在进行回收时需要对不同的物质进行分类处理，但是目前确少将不同的水溶液进行有效的分类的装置，斜管沉淀池在传统的平流沉淀池内增设斜管填料，增加了沉淀的面积，表面水力负荷较高，因此池体占地面积小，基建成本低，沉淀效果好。但斜管沉淀池靠近进水端的斜管由于污泥负荷过大，存在斜管容易堵塞、污泥易沉积在斜管上面等问题，造成大量增加清理工作，如清理不及时则严重影响出水效果。
实用新型内容
本实用新型的目的在于提供一种纳米材料废水沉淀装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种纳米材料废水沉淀装置，包括沉淀池主体，所述沉淀池主体的上设有污水进口和清水出口，所述沉淀池主体的内部在靠近所述有污水进口的一侧设有导流墙，所述沉淀池主体的内部在靠近清水出口的一端设有斜板区，所述斜板区与所述导流墙之间设有隔板，所述隔板的底部设有通孔，所述斜板区的底部设有沉淀区，所述沉淀区一侧设有出料装置，所述出料装置包括齿轮泵、升降驱动器总成和设置在齿轮泵上的抽料管道和出料管道，所述出料装置通过滑轨活动设置在沉淀池主体的外壁上，所述升降驱动器总成由减速机、电机组成。
优选的，本实用新型的纳米材料废水沉淀装置，所述斜板区的内部设有斜板，所述斜板区的每个角通过活动件活动连接在所述沉淀池主体的内壁及隔板上。
优选的，本实用新型的纳米材料废水沉淀装置，所述斜板区上设有振动电机。
优选的，本实用新型的纳米材料废水沉淀装置，所述抽料管道的端口设置在所述沉淀区内的沉积物内部，所述出料管道通向沉淀池主体的外部。
优选的，本实用新型的纳米材料废水沉淀装置，所述出料装置与所述滑轨之间通过滚轮滑动连接。
与现有技术相比，本实用新型的有益效果是：本实用新型使用时污水从污水进口通入沉淀池主体内部，污水通过导流墙从通孔进入沉淀区，斜板区通过增加沉淀面积提高了处理效率，清水通过清水出口排出，斜板区为活动设置通过设置振动电机便于杂质沉积，防止斜管容易堵塞、污泥易沉积在斜管上面等问题，通过设置可上下运动的出料装置，通过齿轮泵将位于不同高度的杂质抽出，从而实现了对纳米材料废水的分层回收，具有使用方便、使用效果好等优点。
