申请日2017.05.23
公开(公告)日2017.08.22
IPC分类号C02F9/14; C02F11/04; C02F103/20
摘要
本发明公开了一种畜牧养殖用污水处理装置，包括粪便收集器，所述粪便收集器通过传送带连接沼气池，所述沼气池上端通过管道与污水收集池相连接，所述沼气池右端与脱硫装置相连接，所述脱硫装置通过管道与沼气储存罐相连接，所述沼气池下端通过管道与固液分离装置相连接，所述固液分离装置下部设置有沼渣池，所述沼渣池的一侧设置有生物肥搅拌池，所述固液分离装置右端连接有水解酸化池，所述水解酸化池右侧连接第一接触氧化池，所述第一接触氧化池右侧连接第二接触氧化池，所述第二接触氧化池与消毒池相连接。有益效果为：解决了大量畜牧粪便和养殖污水给养殖场带来的困扰，降低了对环境的破坏和污染，并且将粪便转化为再生无污染能源。
权利要求书

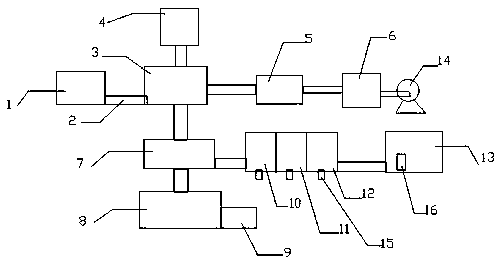

1.一种畜牧养殖用污水处理装置，其特征在于，包括粪便收集器(1)，所述粪便收集器(1)通过传送带(2)连接沼气池(3)，所述沼气池(3)上端通过管道与污水收集池(4)相连接，所述沼气池(3)右端与脱硫装置(5)相连接，所述脱硫装置(5)通过管道与沼气储存罐(6)相连接，所述沼气池(3)下端通过管道与固液分离装置(7)相连接，所述固液分离装置(7)下部设置有沼渣池(8)，所述沼渣池(8)的一侧设置有生物肥搅拌池(9)，所述固液分离装置(7)右端连接有水解酸化池(10)，所述水解酸化池(10)右侧连接第一接触氧化池(11)，所述第一接触氧化池(11)右侧连接第二接触氧化池(12)，所述第二接触氧化池(12)与消毒池(13)相连接。
2.根据权利要求1所述的畜牧养殖用污水处理装置，其特征在于，所述粪便收集器(1)收集来的粪便与污水收集池(4)在沼气池(3)混和。
3.根据权利要求1所述的畜牧养殖用污水处理装置，其特征在于，所述沼气池(3)产生的沼气通过脱硫装置脱硫处理后送入沼气储存罐(6)，所述沼气储存罐(6)右侧设置有沼气发电机(14)。
4.根据权利要求1所述的畜牧养殖用污水处理装置，其特征在于，所述固液分离装置(7)用于处理沼气池(3)中反应残余料，将残余料固液分离。
5.根据权利要求1所述的畜牧养殖用污水处理装置，其特征在于，所述水解酸化池(10)、所述第一接触氧化池(11)、所述第二接触氧化池(12)内设置有的曝气装置(15)。
6.根据权利要求1所述的畜牧养殖用污水处理装置，其特征在于，所述消毒池(13)设置有二氧化氯消毒器 (16)。
说明书
一种畜牧养殖用污水处理装置
技术领域
本发明涉及污水装置处理技术领域，尤其涉及一种畜牧养殖污水处理设备。
背景技术
畜牧养殖业在生产过程中会产生大量污水，若直接排放会导致水体富营养化，导致水体污染，故需要一种畜牧养殖污水处理设备对污水进行处理。因而如何有效地、科学地处理这些畜牧粪便和养殖污水，已成为一个亟待解决的问题。
发明内容
本发明的目的是提供一种畜牧养殖用污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种畜牧养殖用污水处理装置，包括粪便收集器，所述粪便收集器通过传送带连接沼气池，所述沼气池上端通过管道与污水收集池相连接，所述沼气池右端与脱硫装置相连接，所述脱硫装置通过管道与沼气储存罐相连接，所述沼气池下端通过管道与固液分离装置相连接，所述固液分离装置下部设置有沼渣池，所述沼渣池的一侧设置有生物肥搅拌池，所述固液分离装置右端连接有水解酸化池，所述水解酸化池右侧连接第一接触氧化池，所述第一接触氧化池右侧连接第二接触氧化池，所述第二接触氧化池与消毒池相连接。
本发明上述技术方案所实现的有益效果为：设计了一套科学有效的畜牧粪便及养殖污水处理系统，有效解决了大量畜牧粪便和养殖污水给养殖场带来的困扰，降低了对环境的破坏和污染，并且将粪便转化为再生无污染能源，从根本上解决了传统养牛场牛粪和污水无法得到有效处理，且处理过程中造成能源浪费等技术问题。
进一步的，所述粪便收集器收集来的粪便与污水收集池在沼气池混合发酵，产生沼气。
采用上述进一步的技术方案的有益效果是：通过通过粪便与污水在发酵池中发酵，产生沼气，不仅环保，而且还是能源的在利用。
可选的，所述沼气池产生的沼气通过脱硫装置脱硫处理后送入沼气储存罐，所述沼气储存罐右侧设置有沼气发电机。
采用上述可选的技术方案的有益效果是：通过脱硫装置的使用，对沼气进行处理，去除有毒难闻的气体，保护环境，沼气即可直接燃烧做饭，也可以用于发电机发电，用于照明。
可选的，所述固液分离装置用于处理沼气池中反应残余料，将残余料固液分离。
采用上述可选的技术方案的有益效果是：对沼气池中的残渣进行分离处理，便于固体与液体进行下一步的处理。
进一步的，所述水解酸化池、所述第一接触氧化池、所述第二接触氧化池内设置有曝气装置。
采用上述可选的技术方案的有益效果是：使污水中的有机物被微生物所吸降、降解，水质得到氧化，曝气装置用于对污水的充氧，加快生物反应。
进一步的，所述消毒池设置有二氧化氯消毒器。
采用上述进一步的技术方案的有益效果是：对污水进行加氯消毒，处理过后，达到标准后排出。
综上所述，本发明的有益效果为：设计了一套科学有效的畜牧粪便及养殖污水处理系统，有效解决了大量畜牧粪便和养殖污水给养殖场带来的困扰，降低了对环境的破坏和污染，并且将粪便转化为再生无污染能源，从根本上解决了传统养牛场牛粪和污水无法得到有效处理，且处理过程中造成能源浪费等技术问题。
