申请日2017.04.05
公开(公告)日2017.12.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于深度处理印染废水的装置，包括依次相连的纤维转盘滤池、臭氧接触池、滤池、反应池、沉淀池及蓄水池，所述臭氧接触池连接一臭氧制备器，该臭氧制备器连接一氧气制备器;所述臭氧接触池和滤池上均设有尾气破坏装置;所述臭氧接触池内间隔分布有3延伸板，该延伸板下端固连于所述臭氧接触池下池壁，以将所述臭氧接触池分隔为第一池体、第二池体及第三池体，该第一池体、第二池体及第三池体底部分别设有一曝气装置，该曝气装置与所述臭氧制备器相连。本实用新型通过粉末活性炭与絮凝剂协同作用，有效提高出水水质，使得废水处理后可达到一级B排放的要求，水处理效果好，且工艺操作简单，运行成本低。

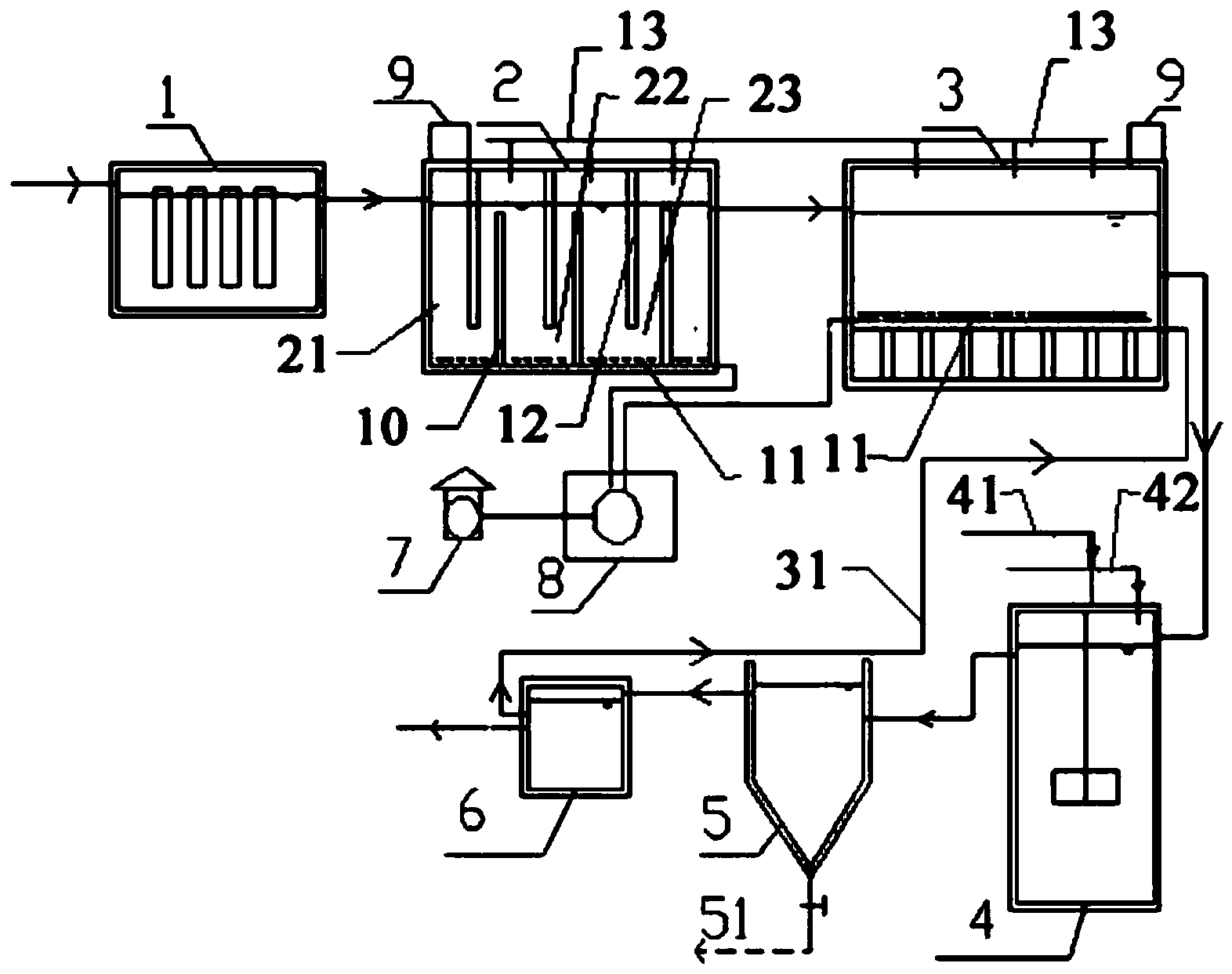

摘要附图
权利要求书
1.一种用于深度处理印染废水的装置，包括依次相连的纤维转盘滤池(1)、臭氧接触池(2)、滤池(3)、反应池(4)、沉淀池(5)及蓄水池(6)，所述臭氧接触池连接一臭氧制备器(8)，该臭氧制备器连接一氧气制备器(7);所述臭氧接触池和滤池上均设有尾气破坏装置(9);其特征在于：所述臭氧接触池(2)内间隔分布有3延伸板(10)，该延伸板下端固连于所述臭氧接触池(2)下池壁，以将所述臭氧接触池分隔为第一池体(21)、第二池体(22)及第三池体(23)，该第一池体(21)、第二池体(22)及第三池体(23)底部分别设有一曝气装置(11)，该曝气装置与所述臭氧制备器(8)相连;所述滤池(3)内具有活性炭，所述反应池(4)上连接有粉末活性炭投加管(41)和絮凝剂投加管(42)。
2.根据权利要求1所述的用于深度处理印染废水的装置，其特征在于：所述第一池体(21)、第二池体(22)及第三池体(23)内分别设有一挡水板(12)，该挡水板(12)上端固连于所述臭氧接触池上池壁，挡水板(12)下端延伸至所述延伸板(10)中下部位置。
3.根据权利要求1所述的用于深度处理印染废水的装置，其特征在于：所述臭氧接触池(2)上部连接一双氧水投加管(13)，所述滤池(3)上部连接一双氧水投加管(13)，该滤池底部设有一曝气装置(11)，该曝气装置与所述臭氧制备器(8)相连。
4.根据权利要求1所述的用于深度处理印染废水的装置，其特征在于：所述滤池(3)下部连接一反冲洗管(31)，该反冲洗管另一端与所述蓄水池(6)相连。
说明书
用于深度处理印染废水的装置
技术领域
本实用新型属于印染废水处理技术领域，尤其是涉及一种用于深度处理印染废水的装置。
背景技术
印染企业所排废水具有水量大、有机污染物含量高、难降解、色度深、碱性大、水质变化多样化等特点，因而属于较难处理的工业废水。目前，印染行业常用的印染废水处理工艺，主要分为两大类，物化法和生化法。随着国家对排放水质的要求不断提高，寻求更加高效、经济、稳定的深度处理工艺渐渐成为当下环保行业所关注的课题。
目前较流行的各种深度处理方法有：曝气生物滤池、高级氧化法(芬顿法)、物理吸附法、膜分离计数法等。但是，在实践运行生产中往往存在工艺稳定性差、运行成本高、产生二次污染物而增加后期处理难度等的问题。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种处理效果好、运行成本低的用于深度处理印染废水的装置。
为了实现上述目的，本实用新型采用以下技术方案：一种用于深度处理印染废水的装置，包括依次相连的纤维转盘滤池、臭氧接触池、滤池、反应池、沉淀池及蓄水池，所述臭氧接触池连接一臭氧制备器，该臭氧制备器连接一氧气制备器;所述臭氧接触池和滤池上均设有尾气破坏装置;所述臭氧接触池内间隔分布有3延伸板，该延伸板下端固连于所述臭氧接触池下池壁，以将所述臭氧接触池分隔为第一池体、第二池体及第三池体，该第一池体、第二池体及第三池体底部分别设有一曝气装置，该曝气装置与所述臭氧制备器相连;所述滤池内上具有活性炭，所述反应池上连接有粉末活性炭投加管和絮凝剂投加管。本实用新型集过滤、氧化、吸附、絮凝等多种工艺于一体，处理效果显著稳定，废水出水色度在4倍以下，废水COD和悬浮物均较低，水处理效果好，废水处理后可达到一级B排放的要求，实现环保排放;臭氧接触池被分隔为3个池体，使得臭氧实现分段投加，催化效率更高，实现良好的COD去除效果，且臭氧供给量保持不变，节约成本;通过粉末活性炭与絮凝剂协同作用，实现良好的絮凝效果，有效去除废水中的悬浮物，有效提高出水水质，工艺操作简单，运行成本低。
进一步的，所述第一池体、第二池体及第三池体内分别设有一挡水板，该挡水板上端固连于所述臭氧接触池上池壁，挡水板下端延伸至所述延伸板中下部位置;由于挡水板延伸到了延伸板的中下部位置，从而使得臭氧接触池无法水平流通，需要绕过挡水板进行流动，从而加大程度的增大了废水在臭氧接触池内停留的时间，与臭氧的接触更为充分，氧化反应更好。
进一步的，所述臭氧接触池上部连接一双氧水投加管，所述滤池上部连接一双氧水投加管，该滤池底部设有一曝气装置，该曝气装置与所述臭氧制备器相连;使得滤池内同时具有H2O2、粉末活性炭、絮凝剂以及臭氧，催化氧化的效果好，有效去除废水COD和色度。
进一步的，所述滤池下部连接一反冲洗管，该反冲洗管另一端与所述蓄水池相连。
综上所述，本实用新型集过滤、氧化、吸附、絮凝等多种工艺于一体，处理效果显著稳定，水处理效果好，废水处理后可达到一级B排放的要求，实现环保排放;臭氧实现分段投加，催化效率更高，实现良好的COD去除效果，且臭氧供给量保持不变，节约成本;通过粉末活性炭与絮凝剂协同作用，实现良好的絮凝效果，有效提高出水水质
