申请日2017.02.27
公开(公告)日2017.05.10
IPC分类号C02F9/04
摘要
本发明公开了一种清洗HDPE回收料污水处理系统及方法，通过将破洗机的污水通入污水池中，通过微滤后在初沉池进行初沉，再在气浮池中加入PAC和PAM，并对泥、油、水进行分离，分离后进入一沉池和二沉池中进行加药和沉淀，后再进入中间池进行深度沉淀，最后通过纤维球过滤器和活性炭过滤器过滤后作为清水送入破洗机中，完成一个循环，本发明在整个生产过程中形成了一个循环水系统，不仅水质能够满足清洗回收料的要求，而且还解决了水资源的问题，不会造成水质污染。
权利要求书

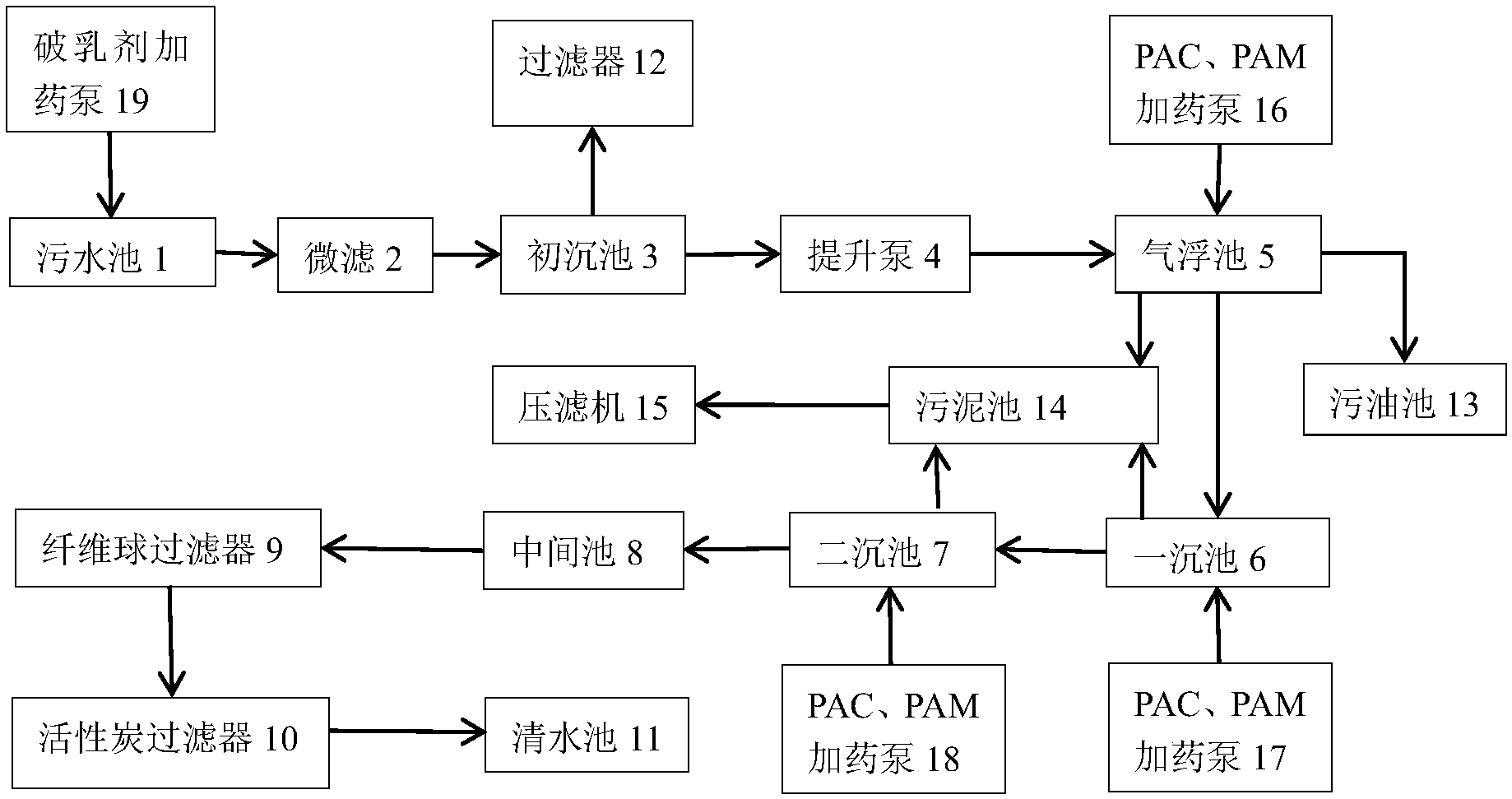

1.一种清洗HDPE回收料污水处理系统，其特征在于，包括连接破洗机污水管的污水池(1)，污水池(1)通过微滤(2)后连接初沉池(3)，初沉池(3)通过提升泵(4)连接气浮池(5)，气浮池(5)的污水出口连接一沉池(6)，一沉池(6)的污水出口连接二沉池(7)，二沉池(7)的污水出口连接中间池(8)，中间池(8)依次通过纤维球过滤器(9)和活性炭过滤器(10)后连接清水池(11)，清水池(11)连接破洗机，气浮池(5)连接有第一加药泵(16)，一沉池(6)连接有第二加药泵(17)，二沉池(7)连接有第三加药泵(18)。
2.根据权利要求1所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述气浮池(5)包括相连通的反应室和接触室，反应室侧壁上开设有连接提升泵(4)的污水入口(5-1)，接触室的侧壁上开设有污水出口(5-8)，反应室内设置有反应室搅拌器(5-2)，接触室内设置有刮渣机(5-3)，溶气泵(5-6)通过气液分离罐(5-5)后接入接触室内的释放管(5-4)，接触室上部设置有排油口(5-9)，底部设置有排泥管(5-7)。
3.根据权利要求2所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述污水入口(5-1)与排油口(5-9)设置在同一水平面上，气浮池(5)的排泥管(5-7)和排油口(5-9)分别连接污泥池(14)和污油池(13)。
4.根据权利要求1所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述一沉池(6)包括相连通的第一沉淀室和第二沉淀室，第一沉淀室的侧壁上开设有污水入口(6-1)，第一沉淀室内设置有一沉池搅拌器(6-2)，第二沉淀室的侧壁上开设有污水出口，第二沉淀室内设置有两层一沉池斜管(6-3)，一沉池斜管(6-3)与水平面夹角为60°，两层一沉池斜管(6-3)反向设置，第二沉淀室底部设置有若干一沉池穿孔排泥管(6-4)，相邻的一沉池穿孔排泥管(6-4)间设置有污泥斗(6-5);
所述二沉池(7)包括相连通的第一沉淀室和第二沉淀室，第一沉淀室的侧壁上开设有污水入口，第一沉淀室内设置有二沉池搅拌器(7-1)，第二沉淀室的侧壁上开设有污水出口，第二沉淀室内设置有一层二沉池斜管(7-2)，二沉池斜管(7-2)与水平面夹角为60°，第二沉淀室底部设置有二沉池穿孔排泥管(7-3)，相邻的二沉池穿孔排泥管(7-3)间设置有污泥斗(7-4)。
5.根据权利要求1所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述污水池(1)连接破乳剂加药泵(19)。
6.根据权利要求1所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述气浮池(5)、一沉池(6)和二沉池(7)均连接污泥池(14)，污泥池(14)连接压滤机(15)。
7.根据权利要求1所述的一种清洗HDPE回收料污水处理系统，其特征在于，所述初沉池(3)连接有过滤器(12)。
8.权利要求1所述的一种清洗HDPE回收料污水处理系统的方法，其特征在于，包括以下步骤：
步骤一，破洗机排出来的污水进入污水池(1)，后首先经过微滤(2)除去固体杂质，固体杂质定期排到初沉池(3)上的过滤网上;
步骤二，除去固体杂质的污水进入初沉池(3)进行沉淀处理，初沉后通过提升泵(4)把污水从初沉池(3)抽到气浮池(5)中，气浮池(5)装有PAC加药泵和PAM加药泵，污水先经过装有PAC加药系统的反应池，再经过装有PAM加药系统的反应池，浑浊物、污水和药剂流动到接触室，被去除的小油滴粘附在微细气泡上随着水、气、油三相混合体的界面张力、气泡上升浮力和静水压力差等多种力的共同作用下浮到水面上，油脂类物质被刮渣机刮进排渣槽，然后收集，接触室的污水经过充分反映，污泥沉到底部通过排泥管(5-7)排进污油池(13);
步骤三，污水进到一沉池(6)，一沉池(6)装有PAC和PAM加药系统，根据污水处理情况再次加药处理，一沉池(6)通过两层一沉池斜管(6-3)进行沉淀;
步骤四，若污水污染程度比较严重，一沉池(6)反应后的污水没有达到要求，开启二沉池(7)的PAC和PAM加药系统，二沉池装有一层二沉池斜管(7-2)，PAM和PAC加药量根据污水污染程度进行调节;
步骤五，二沉池(7)处理完的水用溢流的形式流入中间水池，进行深度沉淀;
步骤六，通过深度沉淀后的污水通过纤维球过滤器(9)和活性炭过滤器(10)，处理后的水储存在清水池(11)中，清水池(11)中的水送入破洗机清洗，形成一个循环系统。
9.根据权利要求 8所述的一种清洗HDPE回收料污水处理系统的方法，其特征在于，所述步骤一中，在污水池(1)中加入破乳剂。
说明书
一种清洗HDPE回收料污水处理系统及方法
技术领域
本发明属于污水处理领域，具体涉及一种清洗HDPE回收料污水处理系统及方法。
背景技术
目前污水处理是国家以及世界面临的难题，水质污染越来越严重，造成水资源严重缺乏。随着工业企业的发展，工业用水量以及污染程度也越来越大了，所以污水处理显得尤为重要。在再生行业中，尤其回收料本身含泥沙等杂质比较多，大部分HDPE回收料是装油脂、乳类的容器，清洗后的污水很难处理，而且目前大部分污水处理技术是针对城市污水而设计的，小型企业没有污水处理设备以及技术，都选择外排，造成水资源严重污染。
发明内容
本发明的目的在于克服上述不足，提供一种清洗HDPE回收料污水处理系统及方法，不仅运行费用低，而且污水不外排，不会造成水质污染。
为了达到上述目的，一种清洗HDPE回收料污水处理系统，包括连接破洗机污水管的污水池，污水池通过微滤后连接初沉池，初沉池通过提升泵连接气浮池，气浮池的污水出口连接一沉池，一沉池的污水出口连接二沉池，二沉池的污水出口连接中间池，中间池依次通过纤维球过滤器和活性炭过滤器后连接清水池，清水池连接破洗机，气浮池连接有第一加药泵，一沉池连接有第二加药泵，二沉池连接有第三加药泵。
所述气浮池包括相连通的反应室和接触室，反应室侧壁上开设有连接提升泵的污水入口，接触室的侧壁上开设有污水出口，反应室内设置有反应室搅拌器，接触室内设置有刮渣机，溶气泵通过气液分离罐后接入接触室内的释放管，接触室上部设置有排油口，底部设置有排泥管。
所述污水入口与排油口设置在同一水平面上，气浮池的排泥管和排油口分别连接污泥池和污油池。
所述一沉池包括相连通的第一沉淀室和第二沉淀室，第一沉淀室的侧壁上开设有污水入口，第一沉淀室内设置有一沉池搅拌器，第二沉淀室的侧壁上开设有污水出口，第二沉淀室内设置有两层一沉池斜管，一沉池斜管与水平面夹角为60°，两层一沉池斜管反向设置，第二沉淀室底部设置有若干一沉池穿孔排泥管，相邻的一沉池穿孔排泥管间设置有污泥斗;
所述二沉池包括相连通的第一沉淀室和第二沉淀室，第一沉淀室的侧壁上开设有污水入口，第一沉淀室内设置有二沉池搅拌器，第二沉淀室的侧壁上开设有污水出口，第二沉淀室内设置有一层二沉池斜管，二沉池斜管与水平面夹角为60°，第二沉淀室底部设置有二沉池穿孔排泥管，相邻的二沉池穿孔排泥管间设置有污泥斗。
所述污水池连接破乳剂加药泵。
所述气浮池、一沉池和二沉池均连接污泥池，污泥池连接压滤机。
所述初沉池连接有过滤器。
一种清洗HDPE回收料污水处理系统的方法，包括以下步骤：
步骤一，破洗机排出来的污水进入污水池，后首先经过微滤除去固体杂质，固体杂质定期排到初沉池上的过滤网上;
步骤二，除去固体杂质的污水进入初沉池进行沉淀处理，初沉后通过提升泵把污水从初沉池抽到气浮池中，气浮池装有PAC加药泵和PAM加药泵，污水先经过装有PAC加药系统的反应池，再经过装有PAM加药系统的反应池，浑浊物、污水和药剂流动到接触室，被去除的小油滴粘附在微细气泡上随着水、气、油三相混合体的界面张力、气泡上升浮力和静水压力差等多种力的共同作用下浮到水面上，油脂类物质被刮渣机刮进排渣槽，然后收集，接触室的污水经过充分反映，污泥沉到底部通过排泥管排进污油池;
步骤三，污水进到一沉池，一沉池装有PAC和PAM加药系统，根据污水处理情况再次加药处理，一沉池通过两层一沉池斜管进行沉淀;
步骤四，若污水污染程度比较严重，一沉池反应后的污水没有达到要求，开启二沉池的PAC和PAM加药系统，二沉池装有一层二沉池斜管，PAM和PAC加药量根据污水污染程度进行调节;
步骤五，二沉池处理完的水用溢流的形式流入中间水池，进行深度沉淀;
步骤六，通过深度沉淀后的污水通过纤维球过滤器和活性炭过滤器，处理后的水储存在清水池中，清水池中的水送入破洗机清洗，形成一个循环系统。
所述步骤一中，在污水池中加入破乳剂。
与现有技术相比，本发明通过将破洗机的污水通入污水池中，通过微滤后在初沉池进行初沉，再在气浮池中加入PAC和PAM，并对泥、油、水进行分离，分离后进入一沉池和二沉池中进行加药和沉淀，后再进入中间池进行深度沉淀，最后通过纤维球过滤器和活性炭过滤器过滤后作为清水送入破洗机中，完成一个循环，本发明在整个生产过程中形成了一个循环水系统，不仅水质能够满足清洗回收料的要求，而且还解决了水资源的问题，不会造成水质污染。
