申请日2016.12.13
公开(公告)日2017.08.04
IPC分类号E03F5/22
摘要
本实用新型公开了一种电缆井污水强排装置，包括密封罐，所述密封罐的内腔底部设有第一单向阀，所述密封罐的左侧壁固定有助力装置，所述密封罐的右侧壁的上端固定有出水口，所述密封罐的下端固定有进水口，所述密封罐与进水口连接处设有第二单向阀，所述进水口的右端连接有管道，所述管道右端连接有吸水板,所述助力装置的内腔滑动连接有活塞，所述活塞的中部固定有拉杆，所述拉杆的上端转动连接有压杆，所述压杆的左端转动连接在助力装置的外侧壁上，所述压杆的左端设有外接杆连接槽,实现了处理电缆井污水的功能，并且避免了电源的使用增加了本实用新型的使用范围。
权利要求书

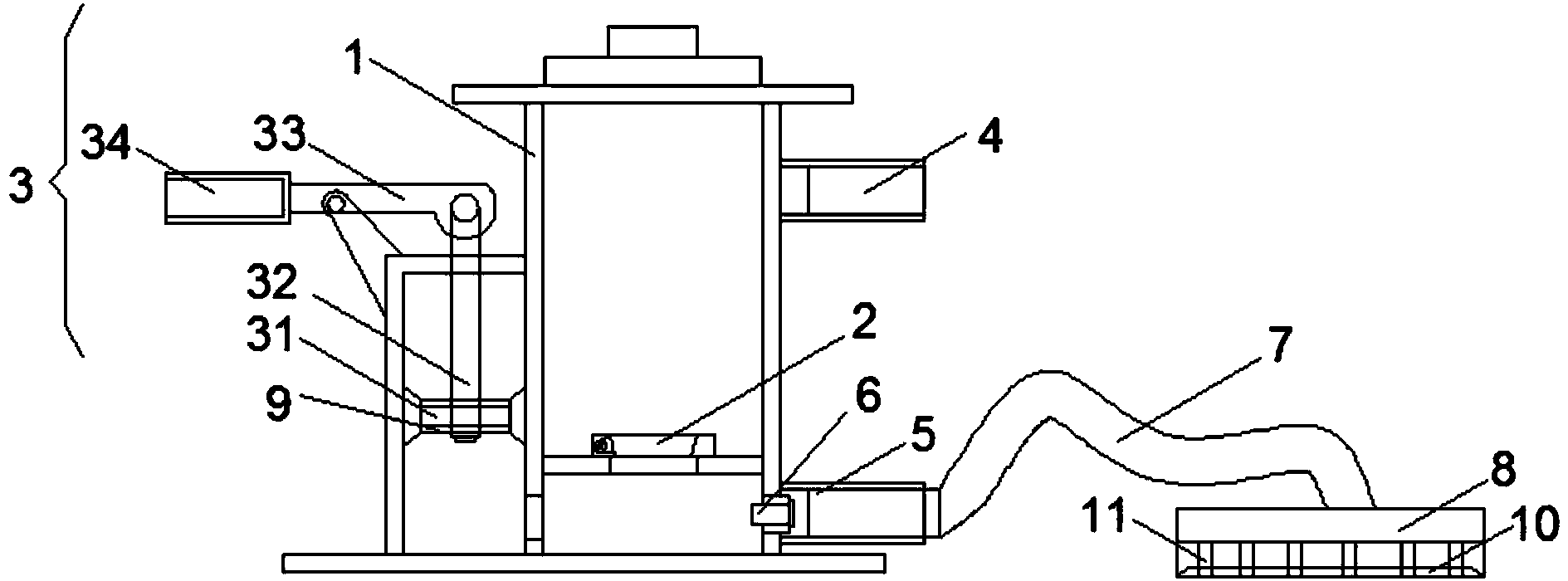

1.一种电缆井污水强排装置，包括密封罐(1)，其特征在于：所述密封罐(1)的内腔底部设有第一单向阀(2)，所述密封罐(1)的左侧壁固定有助力装置(3)，所述密封罐(1)的右侧壁的上端固定有出水口(4)，所述密封罐(1)的下端固定有进水口(5)，所述密封罐(1)与进水口(5)连接处设有第二单向阀(6)，所述进水口(5)的右端连接有管道(7)，所述管道(7)的右端连接有吸水板(8);
所述助力装置(3)的内腔滑动连接有活塞(31)，所述活塞(31)的中部固定有拉杆(32)，所述拉杆(32)的上端转动连接有压杆(33)，所述压杆(33)的左端转动连接在助力装置(3)的外侧壁上，所述压杆(33)的左端设有外接杆连接槽(34)，所述助力装置(3)的右侧壁固定在密封罐(1)的左侧壁上。
2.根据权利要求1所述的一种电缆井污水强排装置，其特征在于：所述活塞(31)的上下两端设有支撑板(9)。
3.根据权利要求1所述的一种电缆井污水强排装置，其特征在于：所述吸水板(8)的下端设有凹槽(10)。
4.根据权利要求1所述的一种电缆井污水强排装置，其特征在于：所述吸水板(8)的内腔中部设有进水孔(11)。
说明书
一种电缆井污水强排装置
技术领域
本实用新型涉及排水技术领域，具体为一种电缆井污水强排装置。
背景技术
电缆线在我们生活中至关重要，而人们安装电缆线时为了节约空间和对线缆线的防护通常将电缆线深埋在地下，并且人们为了将电缆线快速的通入用户家中通常电缆井安装时与污水管道只有一砖之隔，所以导致了污水经常的进入电缆井中，为了将电缆井中的污水快速排出保护电缆线，人们想出了很多办法，如用水泵将水吸走，但是用水泵吸走污水时经常会遇到找不到电源的尴尬情况，而且用水泵吸水时吸水管道经常会浮在污水的上面或中部导致吸水的速度下降，为此我们提出了一种电缆井污水强排装置。
实用新型内容
本实用新型的目的在于提供一种电缆井污水强排装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电缆井污水强排装置，包括密封罐，所述密封罐的内腔底部设有第一单向阀，所述密封罐的左侧壁固定有助力装置，所述密封罐的右侧壁的上端固定有出水口，所述密封罐的下端固定有进水口，所述密封罐与进水口连接处设有第二单向阀，所述进水口的右端连接有管道，所述管道右端连接有吸水板;
所述助力装置的内腔滑动连接有活塞，所述活塞的中部固定有拉杆，所述拉杆的上端转动连接有压杆，所述压杆的左端转动连接在助力装置的外侧壁上，所述压杆的左端设有外接杆连接槽，所述助力装置的右侧壁固定在密封罐的左侧壁上。
优选的，所述活塞的上下两端设有支撑板。
优选的，所述吸水板的下端设有凹槽。
优选的，所述吸水板的内腔中部设有进水孔。
与现有技术相比，本实用新型的有益效果是：一种电缆井污水强排装置，本实用新型通过助力装置、第一单向阀和第二单向阀的配合实现了将污水吸走的功能，因为本实用新型为纯手动装置，避免了找不到电源不能快速处理电缆井中的污水的弊端，增加了本实用新型的使用范围，并且本实用新型通过吸水板的使用，因为吸水板的重力可实现将吸水管道沉入污水底部，加快了吸水效率，并且因为吸水板下的凹槽的使用防止吸水板紧贴电缆井的底面导致吸水板的堵塞，实现将吸电缆井内污水清理更彻底的功能。
