申请日2016.11.26
公开(公告)日2017.06.13
IPC分类号E03B3/02; E03B1/04; E03C1/122
摘要
本实用新型公开了一种兼具雨水收集利用功能的厨卫废水循环系统，包括厨房水池、储水箱、雨水收集器、水箱、中控系统、马桶和卫生间水池;厨房水池的下侧设置有检测器，检测器为污水油在线光纤检测器，检测器连接至第一两位三通阀，第一两位三通阀通过厨房储水支路连通至储水箱的顶端，第一两位三通阀通过厨房强排支路连通至下水道，储水箱通过厨房出水通道连接至马桶;水箱连接至马桶;卫生间水池连接至第二两位三通阀，第二两位三通阀连通至卫生间强排支路和卫生间储水支路;第一两位三通阀和第二两位三通阀均连接至中控系统。本实用新型可根据污水中污渍的含量决定是否重利用该污水源，且结构简单能够很方便地对原有系统进行改造升级。
权利要求书

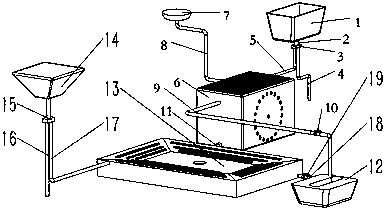

1.一种兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，包括厨房水池(1)、储水箱(6)、雨水收集器(7)、水箱(13)、中控系统、马桶(12)和卫生间水池(14);所述厨房水池(1)的下侧设置有检测器(2)，所述检测器(2)为污水油在线光纤检测器，检测器(2)连接至中控系统，检测器(2)的下侧设置有第一两位三通阀(3)，第一两位三通阀(3)连接至中控系统，第一两位三通阀(3)通过厨房储水支路(5)连通至储水箱(6)的顶端，第一两位三通阀(3)通过厨房强排支路(4)连通至下水道，储水箱(6)通过厨房出水通道(9)连接至厨房出水通道开关(10)，厨房出水通道开关(10)通过管道连接至马桶(12);储水箱(6)的底端通过水箱连接通道(11)连通至水箱(13)的底端;所述水箱(13)边缘位置的高度高于中心位置的高度，水箱(13)的底端通过管道连接至卫生间出水通道开关(19)，卫生间出水通道开关(19)通过管道连通至马桶(12);所述卫生间水池(14)的下侧设置有第二两位三通阀(15)，第二两位三通阀(15)上设置有一号工位和二号工位，第二两位三通阀(15)上的二号工位连通至卫生间强排支路(16)，卫生间强排支路(16)连通至下水道;所述第二两位三通阀(15)上的一号工位通过卫生间储水支路(17)与水箱(13)的底端连接;第二两位三通阀(15)连通至中控系统。
2.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述储水箱(6)长为0.8m，宽为0.5m，高为0.5m。
3.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述储水箱(6)通过雨水管道(8)连通至雨水收集器(7)，雨水收集器(7)设置在户外。
4.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述第一两位三通阀(3)上设置有一号工位和二号工位，一号工位连通至厨房储水支路(5)，二号工位连接至厨房强排支路(4)。
5.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述水箱(13)具有长方体结构，水箱(13)的长为1.5m，宽为1m，高为0.15m。
6.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述水箱(13)中心位置设置有筛盖。
7.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述水箱(13)上表面还设置有防滑纹。
8.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述水箱(13)上均设置有第一液位检测仪，第一液位检测连接至中控系统，中控系统连接至卫生间出水通道开关(19)。
9.根据权利要求1所述的兼具雨水收集利用功能的厨卫废水循环系统，其特征在于，所述储水箱(6)上均设置有第二液位检测仪，第二液位检测连接至中控系统，中控系统连接至厨房出水通道开关(10)。
说明书
一种兼具雨水收集利用功能的厨卫废水循环系统
技术领域
本实用新型涉及废水循环系统领域，具体是一种兼具雨水收集利用功能的厨卫废水循环系统。
背景技术
全国每年有几十亿吨水被千家万户的厨卫或卫生间水浪费。厨卫水和卫生间水一般直接排放到下水道管，但是有些厨卫水或者卫生间废水具备可以再利用的价值，所以市面上出现了很多的废水利用系统，安装这些废水利用系统能够做到节约资源的目的，但是目前市面上的废水利用系统大多不具备分选功能，一般直接将厨房水或者卫生间水之间利用，但是有些厨房用水由于油污太多根本不具备再利用的价值，而长期的利用油污水很容易造成一些管道堵塞，从而造成不必要的麻烦，给人们使用废水造成了不好的体验。
实用新型内容
本实用新型的目的在于提供一种兼具雨水收集利用功能的厨卫废水循环系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种兼具雨水收集利用功能的厨卫废水循环系统，包括厨房水池、储水箱、雨水收集器、水箱、中控系统、马桶和卫生间水池;所述厨房水池的下侧设置有检测器，所述检测器为污水油在线光纤检测器，检测器连接至中控系统，检测器的下侧设置有第一两位三通阀，第一两位三通阀连接至中控系统，第一两位三通阀通过厨房储水支路连通至储水箱的顶端，第一两位三通阀通过厨房强排支路连通至下水道，储水箱通过厨房出水通道连接至厨房出水通道开关，厨房出水通道开关通过管道连接至马桶;储水箱的底端通过水箱连接通道连通至水箱的底端;所述水箱边缘位置的高度高于中心位置的高度，水箱的底端通过管道连接至卫生间出水通道开关，卫生间出水通道开关通过管道连通至马桶;所述卫生间水池的下侧设置有第二两位三通阀，第二两位三通阀上设置有一号工位和二号工位，第二两位三通阀上的二号工位连通至卫生间强排支路，卫生间强排支路连通至下水道;所述第二两位三通阀上的一号工位通过卫生间储水支路与水箱的底端连接;第二两位三通阀连通至中控系统。
作为本实用新型进一步的方案：所述储水箱长为0.8m，宽为0.5m，高为0.5m。
作为本实用新型再进一步的方案：所述储水箱通过雨水管道连通至雨水收集器，雨水收集器设置在户外。
作为本实用新型再进一步的方案：所述第一两位三通阀上设置有一号工位和二号工位，一号工位连通至厨房储水支路，二号工位连接至厨房强排支路。
作为本实用新型再进一步的方案：所述水箱具有长方体结构，水箱的长为1.5m，宽为1m，高为0.15m。
作为本实用新型再进一步的方案：所述水箱中心位置设置有筛盖。
作为本实用新型再进一步的方案：所述水箱上表面还设置有防滑纹。
作为本实用新型再进一步的方案：所述水箱上均设置有第一液位检测仪，第一液位检测连接至中控系统，中控系统连接至卫生间出水通道开关。
作为本实用新型再进一步的方案：所述储水箱上均设置有第二液位检测仪，第二液位检测连接至中控系统，中控系统连接至厨房出水通道开关。
与现有技术相比，本实用新型的有益效果是：
本实用新型能够对厨房、卫生间废水进行重新利用，改进了厨房用水和卫生间用水以及雨水利用系统，系统可根据污水中污渍的含量决定是否重利用该污水源。本实用新型结构简单能够很方便地对原有的传统厨卫排水系统进行改造升级，并且节水功效明显，且可以对雨水进行利用，在暴雨天也可有效减缓城市内涝的程度。
