申请日2016.11.25
公开(公告)日2017.02.01
IPC分类号C02F9/00
摘要
本发明公开了一种净水及中水处理一体机，其包括净水单元和中水处理单元，所述净水单元的进水口与自来水管连接，所述净水单元包括顺次设置的前置过滤模块、净化模块、软化模块、直饮水模块，所述直饮水模块的出水口与直饮水末端连接;所述中水处理单元包括一分户中水箱，所述分户中水箱上设置有进水口和排水口，所述分户中水箱的进水口与生活废水的排水口连接，所述分户中水箱内设置有废物处理机构。本发明的净水及中水处理一体机能将在净水时产生的废水重复净化处理并利用，避免了浪费，同时还能够将日常生活的废水再次净化利用。
权利要求书
1.一种净水及中水处理一体机，其特征在于：包括净水单元和中水处理单元，所述净水单元的进水口与自来水管连接，所述净水单元包括顺次设置的前置过滤模块、净化模块、软化模块、直饮水模块，所述直饮水模块的出水口与直饮水末端连接;所述中水处理单元包括一分户中水箱，所述分户中水箱上设置有进水口和排水口，所述分户中水箱的进水口与生活废水的排水口连接，所述分户中水箱内设置有废物处理机构。
2.根据权利要求1所述的净水及中水处理一体机，其特征在于：所述前置过滤模块、所述净化模块、所述软化模块、所述直饮水模块通过管路顺次连通，所述前置过滤模块与所述净化模块之间的管路上设置有第一电磁阀，所述净化模块与所述软化模块之间的管路上设置有第二电磁阀，所述软化模块与所述直饮水模块之间的管路上设置有第三电磁阀，所述前置过滤模块的进水口与所述自来水管连接，所述前置过滤模块的进水口处设置有进水水质检测仪;所述直饮水模块的出水口处设置有第一出水水质检测仪;所述前置过滤模块的与所述净化模块连接的出水口通过管路和第四电磁阀连接至净化水出水管，所述净化模块的与所述软化模块连接的出水口通过管道和第五电磁阀连接至所述净化水出水管，所述软化模块的与所述直饮水模块连接的出水口通过管道和第六电磁阀连接至所述净化水出水管;所述进水水质检测仪、所述第一出水水质检测仪与中央控制器通讯连接，所述第一电磁阀、所述第二电磁阀、所述第三电磁阀、所述第四电磁阀、所述第五电磁阀、所述第六电磁阀均与所述中央控制器电连接。
3.根据权利要求2所述的净水及中水处理一体机，其特征在于：所述净化水出水管的出水口处设置有第二出水水质检测仪，所述第二出水水质检测仪与所述中央控制器通讯连接。
4.根据权利要求3所述的净水及中水处理一体机，其特征在于：所述第一出水水质检测仪、所述第二出水检测模块上分别设置有用于体现处理后的水质参数的水质参数输出装置。
5.根据权利要求1-4任一项所述的净水及中水处理一体机，其特征在于：所述分户中水箱的内腔通过过滤隔板分割成废水处理区和清水区，所述废物处理机构设置在所述废水处理区内，所述分户中水箱的与生活废水的排水口连接的进水口设置在所述废水处理区的一侧。
6.根据权利要求1-5任一项所述的净水及中水处理一体机，其特征在于：所述废物处理机构包括设置在所述废水处理区内底部的履带和设置在所述履带上方的若干个粉碎轮，所述粉碎轮的轮齿与所述履带接触，所述履带由驱动电机驱转。
7.根据权利要求1-6任一项所述的净水及中水处理一体机，其特征在于：在所述分户中水箱的所述废水处理区的上部空间设置加药箱或在所述分户中水箱的所述废水处理区的顶面上连接加药箱。
8.根据权利要求7所述的净水及中水处理一体机，其特征在于：所述加药箱内设置有自动加药装置和/或手动加药装置。
9.根据权利要求5-8任一项所述的净水及中水处理一体机，其特征在于：所述废水处理区的上方设置有用于将所述废水处理区内的废物取出的清理孔，所述清理孔上设置有用于将所述清理孔关闭或开启的盖板。
10.根据权利要求1-9任一项所述的净水及中水处理一体机，其特征在于：所述前置过滤模块、所述净化模块、所述软化模块、所述直饮水模块的下方分别设置有废水排水口，所述废水排水口分别通过废水管连接至所述分户中水箱内，每个所述废水管上至少设置有一个截止阀。
说明书
一种净水及中水处理一体机
技术领域
本发明涉及水处理设备技术领域，特别是涉及一种净水及中水处理一体机。
背景技术
传统的净水设备在制取净水的过程中往往会产生废水，尤其是具有反渗透技术的纯水机，每制取1升纯水将产生约3升的废水，这些废水通常都是通过下水系统直接排走，造成极大的浪费，另外生活废水例如洗衣废水、洗浴废水、厨房废水等大多不经过利用就直接排走，同样造成很大浪费，目前还没有对上述废水进行综合利用的设备。
发明内容
为此，本发明要解决的技术问题是现有的净水设备在净水过程中会产生较多废水，且无法对日常生活废水进行循环利用的弊端，进而提供一种能将净水时产生的废水重复净化处理并利用，同时也能将日常的生活废水进行循环再利用的净水及中水处理一体机。
为实现上述目的，本发明采用以下技术方案：

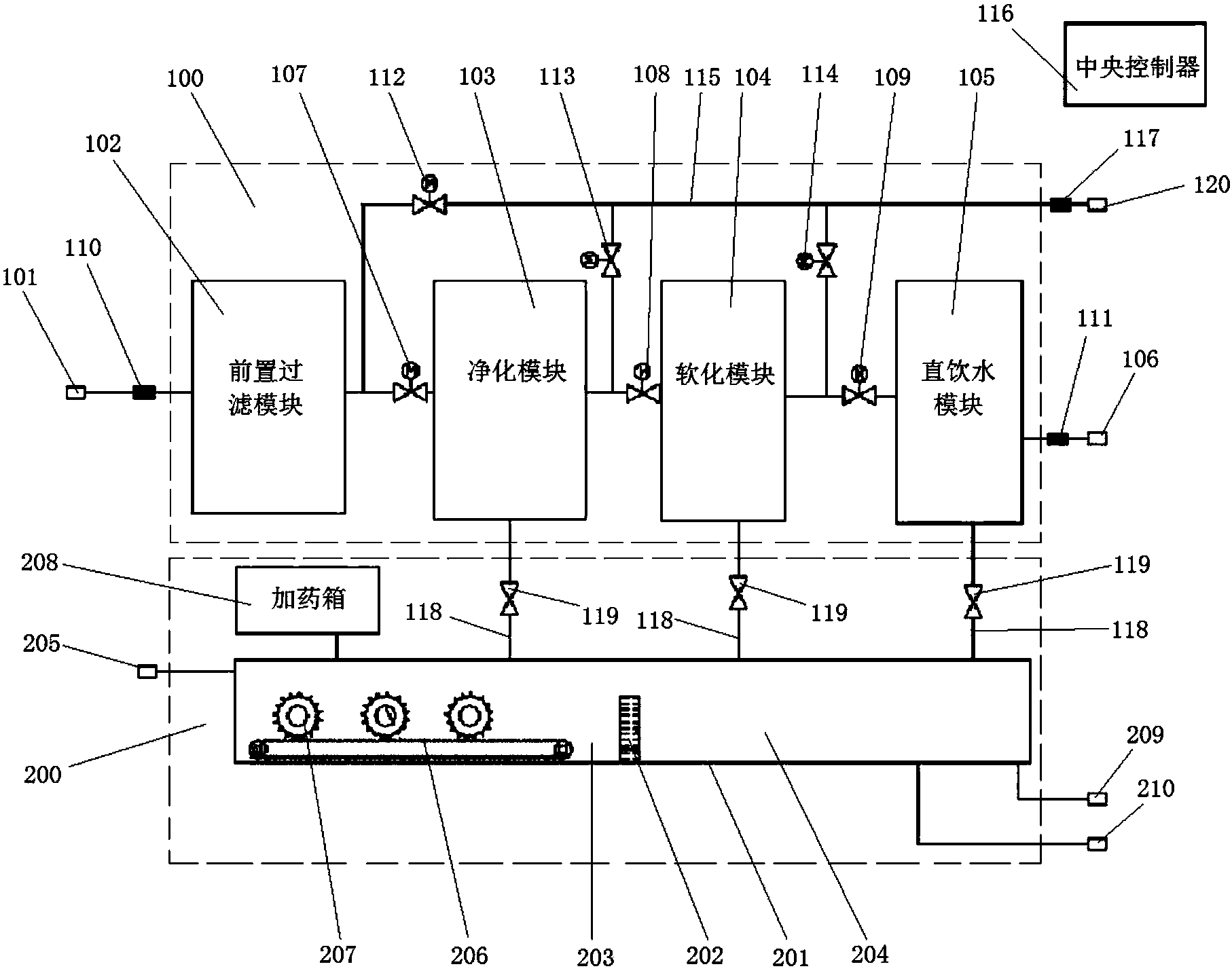

一种净水及中水处理一体机，其包括净水单元和中水处理单元，所述净水单元的进水口与自来水管连接，所述净水单元包括顺次设置的前置过滤模块、净化模块、软化模块、直饮水模块，所述直饮水模块的出水口与直饮水末端连接;所述中水处理单元包括一分户中水箱，所述分户中水箱上设置有进水口和排水口，所述分户中水箱的进水口与生活废水的排水口连接，所述分户中水箱内设置有废物处理机构。
优选的，所述前置过滤模块、所述净化模块、所述软化模块、所述直饮水模块通过管路顺次连通，所述前置过滤模块与所述净化模块之间的管路上设置有第一电磁阀，所述净化模块与所述软化模块之间的管路上设置有第二电磁阀，所述软化模块与所述直饮水模块之间的管路上设置有第三电磁阀，所述前置过滤模块的进水口与所述自来水管连接，所述前置过滤模块的进水口处设置有进水水质检测仪;所述直饮水模块的出水口处设置有第一出水水质检测仪;所述前置过滤模块的与所述净化模块连接的出水口通过管路和第四电磁阀连接至净化水出水管，所述净化模块的与所述软化模块连接的出水口通过管道和第五电磁阀连接至所述净化水出水管，所述软化模块的与所述直饮水模块连接的出水口通过管道和第六电磁阀连接至所述净化水出水管;所述进水水质检测仪、所述第一出水水质检测仪与中央控制器通讯连接，所述第一电磁阀、所述第二电磁阀、所述第三电磁阀、所述第四电磁阀、所述第五电磁阀、所述第六电磁阀均与所述中央控制器电连接。
优选的，所述净化水出水管的出水口处设置有第二出水水质检测仪，所述第二出水水质检测仪与所述中央控制器通讯连接。
优选的，所述第一电磁阀、所述第二电磁阀、所述第三电磁阀、所述第四电磁阀、所述第五电磁阀、所述第六电磁阀均为电动二通阀。
优选的，所述第一出水水质检测仪、所述第二出水检测模块上分别设置有用于体现处理后的水质参数的水质参数输出装置。
优选的，所述分户中水箱的内腔通过过滤隔板分割成废水处理区和清水区，所述废物处理机构设置在所述废水处理区内，所述分户中水箱的与生活废水的排水口连接的进水口设置在所述废水处理区的一侧。
优选的，所述废物处理机构包括设置在所述废水处理区内底部的履带和设置在所述履带上方的若干个粉碎轮，所述粉碎轮的轮齿与所述履带接触，所述履带由驱动电机驱转。
优选的，所述履带为齿状履带，所述履带上的齿孔与所述粉碎轮的轮齿啮合。
优选的，所述履带的驱动电机上设置有防卡死系统和卡死报警装置。
优选的，所述粉碎轮随所述履带啮合转动或所述粉碎轮由电机驱转。
优选的，在所述分户中水箱的所述废水处理区的上部空间设置加药箱或在所述分户中水箱的所述废水处理区的顶面上连接加药箱。
优选的，所述加药箱内设置有自动加药装置和/或手动加药装置。
优选的，所述废水处理区的上方设置有用于将所述废水处理区内的废物取出的清理孔，所述清理孔上设置有用于将所述清理孔关闭或开启的盖板。
优选的，所述进水水质检测仪、所述第一出水水质检测仪、所述第二出水水质检测仪均通过RS485或RS232与所述中央控制器有线通讯连接。
优选的，所述前置过滤模块、所述净化模块、所述软化模块、所述直饮水模块的下方分别设置有废水排水口，所述废水排水口分别通过废水管连接至所述分户中水箱内，每个所述废水管上至少设置有一个截止阀。
本发明的有益效果：
本发明的净化及中水处理一体机至少具有以下有益效果：
1)本发明将净水设备和中水处理设备整合为一个整体，减小了设备占据的空间;
2)对净水设备产生的废水进行了充分利用，避免废水直接排放;
3)通过对中央控制器的调节，经过软化后的水可直接用于洗衣机、洗浴，减少直饮水模块工作负担;
4)由于生活废水直接进入分户中水箱进行二次净化处理，避免了下水系统中异味、细菌、生物等进入洗衣机或室内，防止室内空气污染和病原体的侵入;
5)将净水单元的每个功能段都设置废水排放管路，并将将产生的废水全部收集(如可将反冲洗过程中产生的废水进行收集)，既能随时将每个功能段的废水及时收集，又能避免前一功能段的净水效率降低影响后一功能段的净水效果;
6)粉碎轮可以将大颗粒物体粉碎，防止堵塞管路;
7)中央控制器能够实时检测和显示水质情况，并根据结果自动报警;
8)中央控制器可以根据进水水质情况，通过调整第一电磁阀至第六电磁阀的通断，以自行选择采用哪种循环流程，可以最大限度的节约能耗。
