申请日2016.11.26
公开(公告)日2017.06.16
IPC分类号C02F9/12
摘要
本实用新型公开一种工业废水除砂净化装置，包括通过管道依次连接的废水沉砂管道、金属砂过滤罐、废水沉淀池和废水净化罐，所述废水沉砂管道内呈由上至下的阶梯状，废水沉砂管道内相邻阶梯的连接处均设有挡砂板，挡砂板与其相对的阶梯形成沉砂槽，沉砂槽内设有与其匹配的废砂盒，所述金属砂过滤罐内交错设有数块吸砂板，每块吸砂板表面均覆有磁铁层，所述废水净化罐上部一侧设有净化剂添加口，底部设有排水口，所述废水净化罐中部设有转轴，转轴底部接有网袋，网袋内装有净化介质，所述转轴顶部接有驱动电机。本实用新型能有效去除工业废水中的金属砂粒，保证工业废水的有效净化，从而便于工业废水达到排放标准。
权利要求书
1.一种工业废水除砂净化装置，其特征在于：包括通过管道依次连接的废水沉砂管道(1)、金属砂过滤罐(2)、废水沉淀池(3)和废水净化罐(4)，所述废水沉砂管道(1)内呈由上至下的阶梯状，废水沉砂管道(1)顶部设有废水进口，底部设有废水出口，废水沉砂管道(1)内相邻阶梯的连接处均设有挡砂板(5)，挡砂板(5)与其相对的阶梯形成沉砂槽，沉砂槽内设有与其匹配的废砂盒(6)，所述废水沉砂管道(1)的废水出口与金属砂过滤罐(2)进口连接，所述金属砂过滤罐(2)内交错设有数块吸砂板(7)，每块吸砂板(7)表面均覆有磁铁层(8)，所述金属砂过滤罐(2)的出水口与废水沉淀池(3)连通，废水沉淀池(3)的一侧上部设有出水口，出水口通过管道与废水净化罐(4)连接，所述废水净化罐(4)上部一侧设有净化剂添加口(9)，底部设有排水口(10)，所述废水净化罐(4)中部设有转轴(11)，转轴(11)底部接有网袋(12)，网袋(12)内装有净化介质(13)，所述转轴(11)顶部接有驱动电机(14)。
2.根据权利要求1所述的工业废水除砂净化装置，其特征在于：所述废砂盒(6)两侧设有提拉装置。
3.根据权利要求1所述的工业废水除砂净化装置，其特征在于：所述废水净化罐(4)的排水口(10)处还设有过滤装置。
说明书
工业废水除砂净化装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种工业废水除砂净化装置。
背景技术
工业废水的处理排放是工业生产中重要的一个环节，而工业废水中含有大量的金属砂砾，这些金属砂砾在处理净化工业废水的过程中，不易排出，给工业废水的处理带来了诸多不便，因此我们在净化工业废水的过程中首先需要进行去除金属砂砾。
实用新型内容

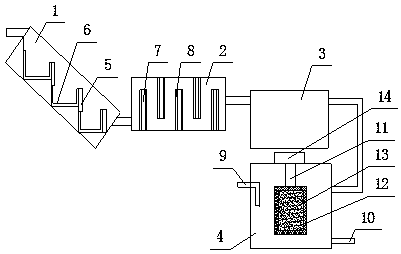

本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种工业废水除砂净化装置，它结构简单、设计合理，能有效去除废水中的金属砂粒，从而便于净化工业废水。
本实用新型所采用的技术方案是：一种工业废水除砂净化装置，包括通过管道依次连接的废水沉砂管道、金属砂过滤罐、废水沉淀池和废水净化罐，所述废水沉砂管道内呈由上至下的阶梯状，废水沉砂管道顶部设有废水进口，底部设有废水出口，废水沉砂管道内相邻阶梯的连接处均设有挡砂板，挡砂板与其相对的阶梯形成沉砂槽，沉砂槽内设有与其匹配的废砂盒，所述废水沉砂管道的废水出口与金属砂过滤罐进口连接，所述金属砂过滤罐内交错设有数块吸砂板，每块吸砂板表面均覆有磁铁层，所述金属砂过滤罐的出水口与废水沉淀池连通，废水沉淀池的一侧上部设有出水口，出水口通过管道与废水净化罐连接，所述废水净化罐上部一侧设有净化剂添加口，底部设有排水口，所述废水净化罐中部设有转轴，转轴底部接有网袋，网袋内装有净化介质，所述转轴顶部接有驱动电机。
作为优选，所述废砂盒两侧设有提拉装置。
作为优选，所述废水净化罐的排水口处还设有过滤装置。
本实用新型的有益效果在于：本实用新型结构简单、设计合理，能有效去除工业废水中的金属砂粒，保证工业废水的有效净化，从而便于工业废水达到排放标准。
