申请日2017.01.19
公开(公告)日2017.08.11
IPC分类号C02F9/14; C02F103/38
摘要
本实用新型公开了一种环氧增塑剂废水的处理装置，包括依次连接的油水分离单元、化学处理单元、沉淀处理单元、生化处理单元;所述油水分离单元包括一个或一个以上依次连接的油水分离罐;所述化学处理单元包括依次连接的芬顿反应池和酸碱中和池，所述芬顿反应池与油水分离罐连接;所述沉淀处理单元包括与酸碱中和池连接的加药池;所述生化处理单元包括依次连接的水解酸化池、接触氧化池。本实用新型具有成倍降低环氧增塑剂生产废水的COD值，降低对环境的污染的优点。

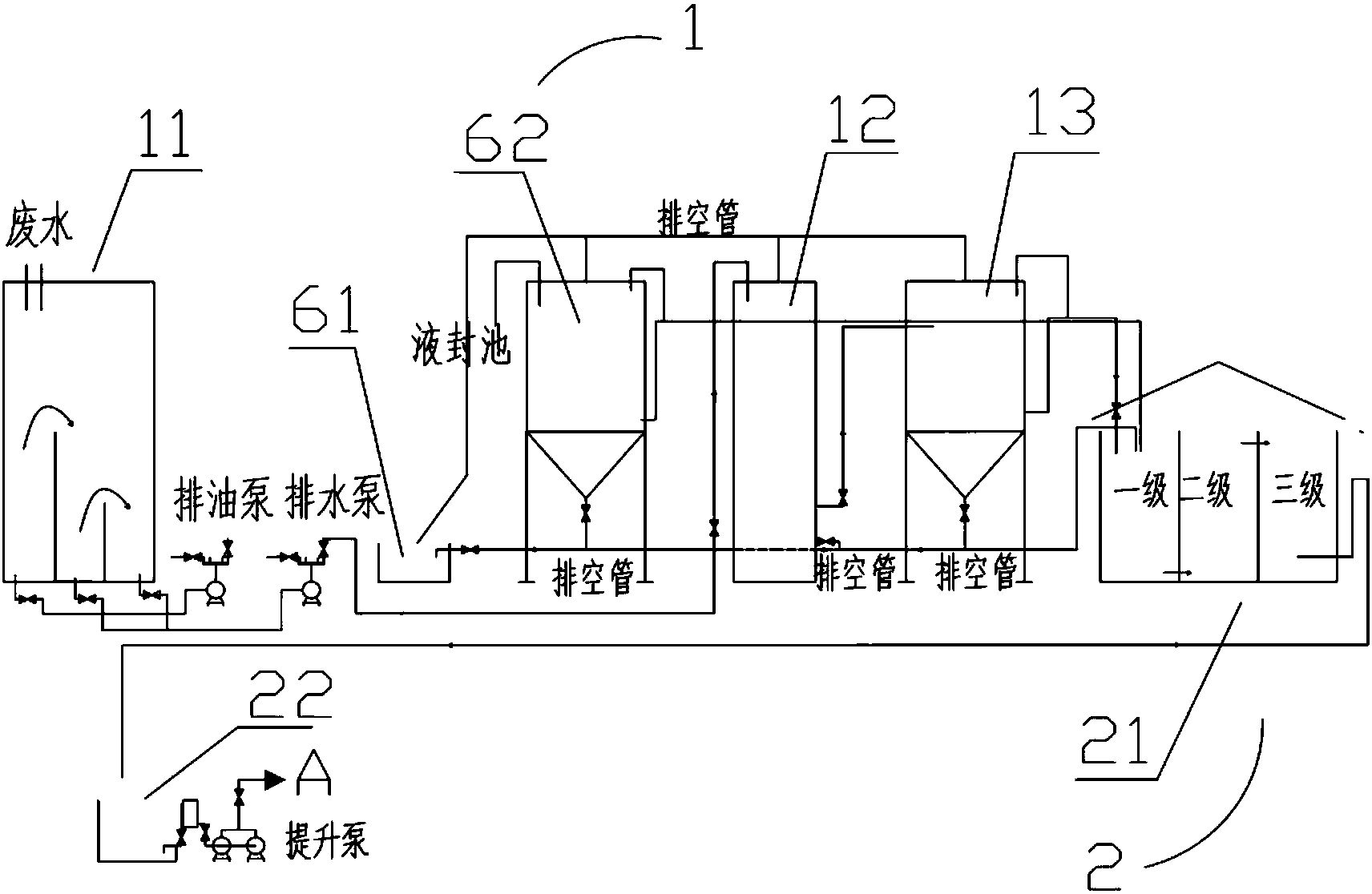

摘要附图
权利要求书
1.一种环氧增塑剂废水的处理装置，其特征在于，包括依次连接的油水分离单元、化学处理单元、沉淀处理单元、生化处理单元;
所述油水分离单元包括一个或一个以上依次连接的油水分离罐;所述化学处理单元包括依次连接的芬顿反应池和酸碱中和池，所述芬顿反应池与油水分离罐连接;所述沉淀处理单元包括与酸碱中和池连接的加药池;所述生化处理单元包括依次连接的水解酸化池、接触氧化池。
2.根据权利要求1所述的一种环氧增塑剂废水的处理装置，其特征在于，它还包括与接触氧化池相连的排放前处理单元，所述排放前处理单元包括一包含中空纤维超滤膜的中空纤维超滤膜组件。
3.根据权利要求2所述的一种环氧增塑剂废水的处理装置，其特征在于，所述接触氧化池包括依次连接的一级接触氧化池、二级接触氧化池、三级接触氧化池，所述一级接触氧化池与水解酸化池连接，所述三级接触氧化池与排放前处理单元连接。
4.根据权利要求3所述的一种环氧增塑剂废水的处理装置，其特征在于，它还包括依次相连的一级生物滤池和二级生物滤池，所述一级生物滤池与三级接触氧化池相连，所述二级生物滤池与排放前处理单元相连。
5.根据权利要求4所述的一种环氧增塑剂废水的处理装置，其特征在于，所述油水分离单元包括依次连接的一级油水分离罐、二级油水分离罐、三级油水分离罐，所述芬顿反应池与三级油水分离罐连接。
6.根据权利要求5所述的一种环氧增塑剂废水的处理装置，其特征在于，所述加药池包括一级加药池、二级加药池，所述沉淀处理单元还包括一级气浮池、二级气浮池、一级初沉池，所述一级加药池、一级气浮池、二级加药池、二级气浮池、一级初沉池依次相连，所述一级加药池和二级加药池内设置有搅拌装置。
7.根据权利要求6所述的一种环氧增塑剂废水的处理装置，其特征在于，所述排放前处理单元包括依次相连的臭氧反应器、砂炭过滤器、活性炭过滤器，所述臭氧反应器与二级生物滤池相连，所述活性炭过滤器与中空纤维超滤膜组件相连。
8.根据权利要求7所述的一种环氧增塑剂废水的处理装置，其特征在于，所述一级气浮池和二级气浮池均连接有污泥浓缩池，所述污泥浓缩池与所述芬顿反应池连接。
9.根据权利要求8所述的一种环氧增塑剂废水的处理装置，其特征在于，所述三级接触氧化池与所述一级生物滤池之间依次连接有污泥沉淀池、一级清水池和污泥隔离池。
说明书
一种环氧增塑剂废水的处理装置
技术领域
本实用新型涉及资源回收利用和环境工程领域，特别涉及一种环氧增塑剂废水的处理装置。
背景技术
Chemical oxygen demand(COD)是一种常用的评价水体污染程度的综合性指标，中文名称为化学需氧量，是指利用化学氧化剂将水中的还原性物质(如有机物)氧化分解所消耗的氧量，COD在一定程度上反映了水体受到有机物污染的程度，COD越高，污染越严重。
环氧增塑剂主要用作PVC增塑剂和稳定剂，大多是以植物油为原料，依次经过酯交换、乙酰化和环氧化等步骤合成的，后处理还要经过水洗、抽真空、过滤等步骤。因此，其生产废水中主要含有油类、双氧水、酸性物质、以及一些固体悬浮物等，具有酸性强、有机物浓度高、氧化性强等特点，处理困难。中国专利CN201310225968.X公开了一种环氧增塑剂生产废水的处理方法，但是其处理后的生产废水COD值为500mg/L左右，污染较大。
实用新型内容
本实用新型的任务是提供一种环氧增塑剂废水的处理装置，能够成倍降低环氧增塑剂生产废水的COD，降低对环境的污染。
一种环氧增塑剂废水的处理装置，包括依次连接的油水分离单元、化学处理单元、沉淀处理单元、生化处理单元。
所述油水分离单元包括一个或一个以上依次连接的油水分离罐;所述化学处理单元包括依次连接的芬顿反应池和酸碱中和池，所述芬顿反应池与油水分离罐连接;所述沉淀处理单元包括与酸碱中和池连接的加药池;所述生化处理单元包括依次连接的水解酸化池、接触氧化池。
优选地，它还包括与接触氧化池相连的排放前处理单元，所述排放前处理单元包括一包含中空纤维超滤膜的中空纤维超滤膜组件。
优选地，所述接触氧化池包括依次连接的一级接触氧化池、二级接触氧化池、三级接触氧化池，所述一级接触氧化池与水解酸化池连接，所述三级接触氧化池与排放前处理单元连接。
优选地，它还包括依次相连的一级生物滤池和二级生物滤池，所述一级生物滤池与三级接触氧化池相连，所述二级生物滤池与排放前处理单元相连。
优选地，所述油水分离单元包括依次连接的一级油水分离罐、二级油水分离罐、三级油水分离罐，所述芬顿反应池与三级油水分离罐连接。
优选地，所述加药池包括一级加药池、二级加药池，所述沉淀处理单元还包括一级气浮池、二级气浮池、一级初沉池，所述一级加药池、一级气浮池、二级加药池、二级气浮池、一级初沉池依次相连，所述一级加药池和二级加药池内设置有搅拌装置。
优选地，所述排放前处理单元包括依次相连的臭氧反应器、砂炭过滤器、活性炭过滤器，所述臭氧反应器与二级生物滤池相连，所述活性炭过滤器与中空纤维超滤膜组件相连。
优选地，所述一级气浮池和二级气浮池均连接有污泥浓缩池，所述污泥浓缩池与所述芬顿反应池连接。
优选地，所述三级接触氧化池与所述一级生物滤池之间依次连接有污泥沉淀池、一级清水池和污泥隔离池。
一种环氧增塑剂废水的处理方法，采用上述的环氧增塑剂废水的处理装置，包括如下步骤：
(1)油水分离：将车间排放的经过栅格去除较大悬浮物质后的废水依次通过一级油水分离罐、二级油水分离罐、三级油水分离罐，去除漂浮油，静止后，上层为漂浮油，下层为除油废水;
(2)化学处理：将步骤(1)处理后的除油废水抽入芬顿反应池，位于芬顿反应池的搅拌装置开启，芬顿反应池中含有质量为废水重量0.05~0.5wt%的硫酸亚铁，进行芬顿反应1~8h;然后进入酸碱中和池，开启搅拌装置，用碱性物质反应中和废水中的甲酸或乙酸，调节pH至7~9，停留时间0.5~3h;
(3)沉淀处理：将步骤(2)处理后的废水进入一级加药池，其内的搅拌装置开启，与加入的混凝剂聚丙烯酰胺(PAM)和/或聚合氯化铝(PAC)进行混凝沉淀，混凝剂用量为废水重量的5~50ppm, 停留时间0.5~2h;然后进入一级气浮池，停留时间0.5~2h，刮除被气泡提升至液面的杂质;然后将废水进入二级加药池，其内的搅拌装置开启，与加入的混凝剂聚丙烯酰胺(PAM)和/或聚合氯化铝(PAC)进行混凝沉淀，混凝剂用量为废水重量的5~50ppm, 停留时间0.5~2h;然后进入二级气浮池，停留时间0.5~2h;随后进入一级初沉池0.5~2h;
其中，一级气浮池和二级气浮池内被刮除的杂质进入污泥浓缩池，进行污泥脱水，脱泥后的滤液抽入芬顿反应池，泥渣外运;
(4)将步骤(3)中进入一级初沉地的废液依次进入水解酸化池、一级接触氧化池、二级接触氧化池、三级接触氧化池;水解酸化池中停留10~20h，在接触氧化池中停留30~50h，进行生化处理;然后进入污泥沉淀池进行固液分离，上层清液进入一级清水池，下层污泥利用污泥回流泵抽回水解酸化池和一级接触氧化池，一级清水池中的废水经过污泥隔离池，隔去污泥后的废水随后依次进入一级生物滤池、二级生物滤池，进一步进行生化处理;
(5)排放前处理：将步骤(4)经过二级生物滤池的废水进入臭氧反应器进行强氧化作用，进一步脱除有机物、除臭、脱色;然后依次进入砂炭过滤器、活性炭过滤器、中空纤维超滤膜组件，获得处理后的水体。
相较于现有技术，本实用新型提供的一种环氧增塑剂废水的处理装置，能够成倍地降低废水中的COD值，使其符合标准，可用作冷却水或者消防用水，无需排放到外界环境中，从而减轻了环境处理负担，实现了资源的最大化利用。
