申请日2017.04.12
公开(公告)日2018.01.05
IPC分类号F04D7/04; F04D29/00
摘要
本实用新型提供一种具有双向破碎结构的排污水泵，电机通过泵盖与泵体连接，泵体的底部设有进水口，泵的主轴末端设有叶轮，叶轮侧面的泵体上设有出水口，叶轮上方的泵盖与主轴之间设有密封机构;主轴延伸至进水口处，并在端部设有破碎刀片，破碎刀片呈“人”字形设置，并且刀刃朝下;泵体的底端固定设有支架，破碎轴设置在进水口的正下方，破碎轴的左右两端均通过轴承结构设置在支架上，并且一端穿出支架通过联轴器固定在破碎电机的输出轴上，破碎轴上固定设有转筒，转筒上均布有若干轴向刀片。本实用新型的有益效果是两级破碎机构可分别在水平和竖直方向上破碎杂质，防堵作用好。
权利要求书

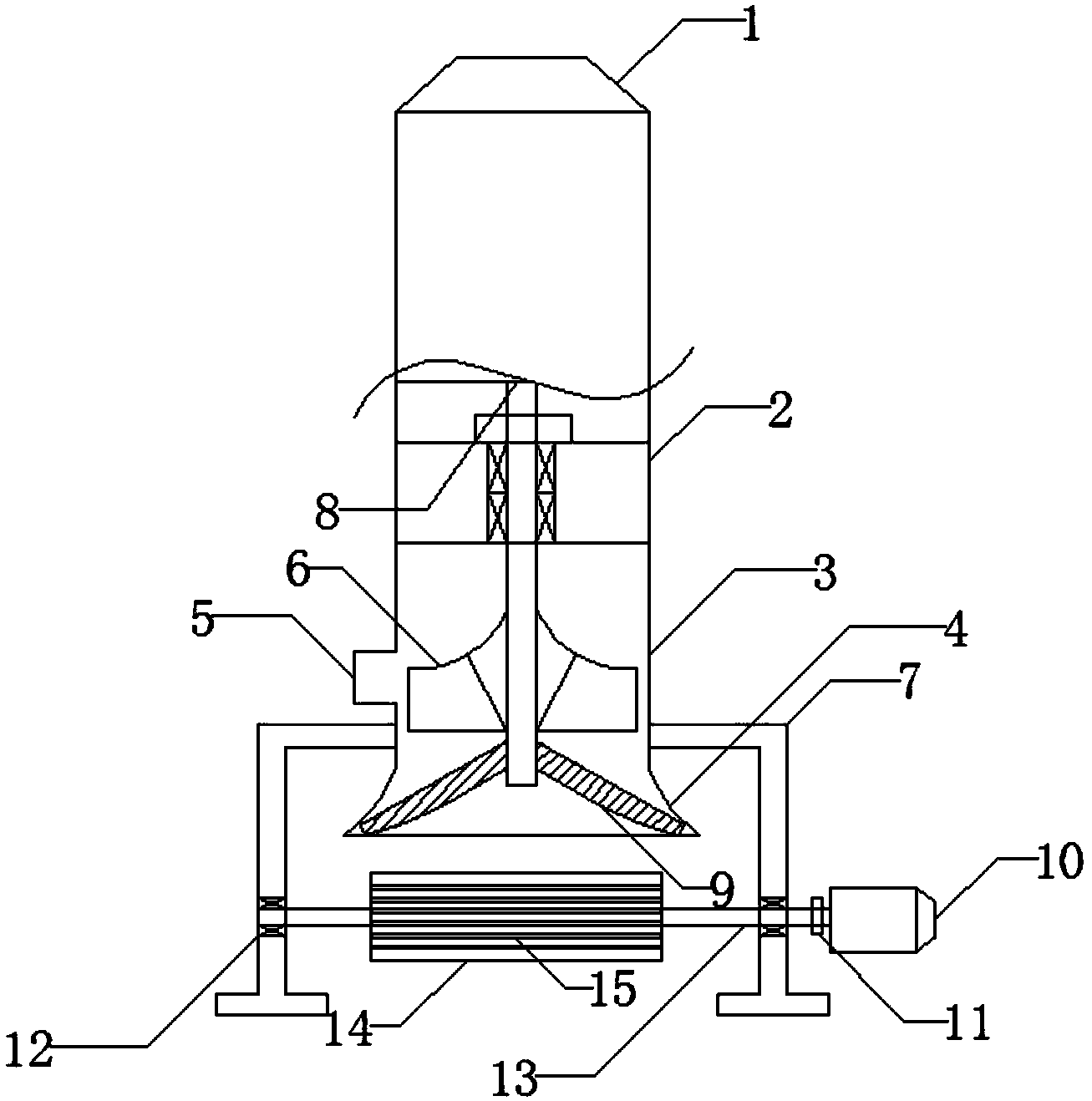

1.一种具有双向破碎结构的排污水泵，其特征在于：包括电机、泵盖、泵体、进水口、出水口、叶轮、支架、主轴、破碎刀片、破碎电机、联轴器、轴承结构、破碎轴、转筒、轴向刀片;
电机通过泵盖与泵体连接，泵体的底部设有进水口，泵的主轴末端设有叶轮，叶轮侧面的泵体上设有出水口，叶轮上方的泵盖与主轴之间设有密封机构;
主轴延伸至进水口处，并在端部设有破碎刀片，破碎刀片呈“人”字形设置，并且刀刃朝下;
泵体的底端固定设有支架，破碎轴设置在进水口的正下方，破碎轴的左右两端均通过轴承结构设置在支架上，并且一端穿出支架通过联轴器固定在破碎电机的输出轴上，破碎轴上固定设有转筒，转筒上均布有若干轴向刀片。
2.根据权利要求1所述的一种具有双向破碎结构的排污水泵，其特征在于：所述支架上设有橡胶减震垫，所述橡胶减震垫设置在破碎轴的顶部，橡胶减震垫内设有若干竖直设置的减震空腔，任一减震空腔内设有同向延伸的减震弹簧。
说明书
一种具有双向破碎结构的排污水泵
技术领域
本实用新型属于排污设备技术领域，尤其是涉及一种具有双向破碎结构的排污水泵。
背景技术
在现有的技术中，排污水泵在作业时，容易被污水中的杂质堵塞，造成故障，现有的排污水泵，即便设有破碎机构，也存在破碎不完全的情况，尤其是纤维状的杂质，比如水草，只能单一的破碎呈水平延伸或者竖直延伸的水草，水草还是容易缠在叶轮上，一种可以解决以上这种问题的具有双向破碎结构的排污水泵还有待于进一步研究和开发。
实用新型内容
本实用新型的目的是提供一种结构简单、操作简单、便于推广应用的具有双向破碎结构的排污水泵。
本实用新型的技术方案是：本实用新型的一种具有双向破碎结构的排污水泵，包括电机、泵盖、泵体、进水口、出水口、叶轮、支架、主轴、破碎刀片、破碎电机、联轴器、轴承结构、破碎轴、转筒、轴向刀片;
所述电机通过泵盖与泵体连接，所述泵体的底部设有进水口，泵的主轴末端设有叶轮，所述叶轮侧面的泵体上设有出水口，所述叶轮上方的泵盖与主轴之间设有密封机构;
所述主轴延伸至进水口处，并在端部设有破碎刀片，所述破碎刀片呈“人”字形设置，并且刀刃朝下;
所述泵体的底端固定设有支架，所述破碎轴设置在进水口的正下方，所述破碎轴的左右两端均通过轴承结构设置在支架上，并且一端穿出支架通过联轴器固定在破碎电机的输出轴上，所述破碎轴上固定设有转筒，所述转筒上均布有若干轴向刀片。
优选的，所述支架上设有橡胶减震垫，所述橡胶减震垫设置在破碎轴的顶部，所述橡胶减震垫内设有若干竖直设置的减震空腔，任一减震空腔内设有同向延伸的减震弹簧。
本实用新型具有的优点和积极效果是：
1、由于采用上述技术方案，排污水泵的使用更加方便;具有结构简单，加工成本低、便于推广应用等优点。
2、双击破碎机构可分别在水平方向和竖直方向上，粉碎杂质，使得杂质粉碎的更加彻底，防止大块杂质或长纤维阻碍叶轮的转动，或将排污水泵堵塞。
