申请日2017.01.19
公开(公告)日2017.08.22
IPC分类号B64F1/36
摘要
本实用新型公开了一种飞机污水车用真空吸污箱，包括吸污箱、缓冲箱、水管箱、控制箱以及真空泵;缓冲箱设置在吸污箱的前侧;缓冲箱通过吸气管连接吸污箱;真空泵通过排气管连接缓冲箱;水管箱设置在吸污箱的顶部，并在水管箱内设有吸水软管;在吸污箱的顶部设有水管支架;在水管支架上插装有直管;在吸污箱上设有箱体液位传感器;在吸污箱尾部设有出水口;在控制箱内设有控制器，在控制箱外安装有报警器和停止按钮;控制器分别与箱体液位传感器、报警器、停止按钮以及真空泵相连。该真空吸污箱利用控制器实现吸污箱内水位的自动控制，对真空泵起到保护作用，并通过缓冲箱将少量从吸污箱吸入的水汽进行缓冲收集，防止直接进入真空泵。

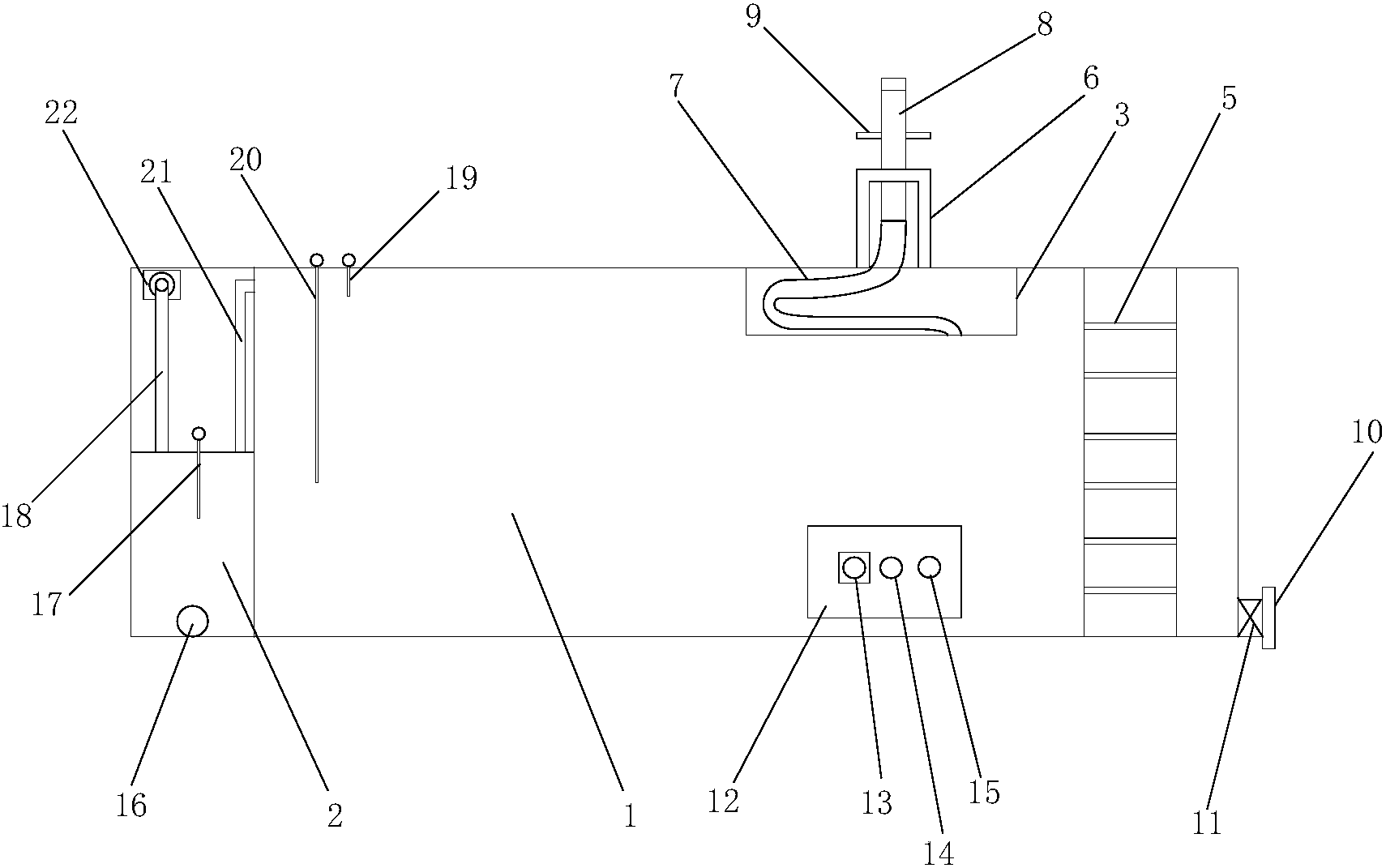

摘要附图
权利要求书
1.一种飞机污水车用真空吸污箱，其特征在于：包括吸污箱(1)、缓冲箱(2)、水管箱(3)、控制箱(12)以及真空泵(22);缓冲箱(2)设置在吸污箱(1)的前侧;缓冲箱(2)通过吸气管(21)连接至吸污箱(1)的顶部;真空泵(22)通过排气管(18)连接至缓冲箱(2)的顶部;水管箱(3)设置在吸污箱(1)的顶部，并在水管箱(3)内设有连接吸污箱(1)的吸水软管(7);在吸污箱(1)的顶部设有水管支架(6);在水管支架(6)上插装有连接吸水软管(7)的直管(8);在吸污箱(1)上设有箱体液位传感器(20);在吸污箱(1)的尾部设有出水口(10);在控制箱(12)内部设有控制器，在控制箱(12)外侧安装有报警器(13)和停止按钮(14);控制器分别与箱体液位传感器(20)、报警器(13)、停止按钮(14)以及真空泵(22)相连。
2.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在吸污箱(1)上设有与控制器相连的气压传感器(19)。
3.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在缓冲箱(2)上设有与控制器相连的缓冲液位传感器(17)。
4.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在出水口(10)处设有与控制器相连的电磁阀(11);在控制箱(12)外侧安装有与控制器相连的放水按钮(15)。
5.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在直管(8)上设有便于安装的把手杆(9)。
6.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在吸污箱(1)的侧面设有梯子(5)。
7.根据权利要求1所述的飞机污水车用真空吸污箱，其特征在于：在缓冲箱(2)上设有排液口(16)。
说明书
一种飞机污水车用真空吸污箱
技术领域
本实用新型涉及一种飞机污水车部件，尤其是一种飞机污水车用真空吸污箱。
背景技术
目前，随着人民生活水平的提供，交通出行工具的迅速发展，人民选择飞机出现的比例越来越高，但是与飞机相配套的设备却发展缓慢，尤其是为飞机提供抽调污水的飞机污水车，现有技术中还存在诸多缺点，特别是污水车在吸污的过程中缺乏自动监控性能，导致吸污的真空泵易损坏。
实用新型内容
实用新型目的：提供一种具备自动监控功能的飞机污水车用真空吸污箱。
技术方案：本实用新型所述的一种飞机污水车用真空吸污箱，包括吸污箱、缓冲箱、水管箱、控制箱以及真空泵;缓冲箱设置在吸污箱的前侧;缓冲箱通过吸气管连接至吸污箱的顶部;真空泵通过排气管连接至缓冲箱的顶部;水管箱设置在吸污箱的顶部，并在水管箱内设有连接吸污箱的吸水软管;在吸污箱的顶部设有水管支架;在水管支架上插装有连接吸水软管的直管;在吸污箱上设有箱体液位传感器;在吸污箱的尾部设有出水口;在控制箱内部设有控制器，在控制箱外侧安装有报警器和停止按钮;控制器分别与箱体液位传感器、报警器、停止按钮以及真空泵相连。
采用控制器分别与箱体液位传感器、报警器、停止按钮以及真空泵相连，从而实现吸污箱内水位的自动控制，防止被吸入真空泵，对真空泵起到保护作用;采用缓冲箱能够将少量从吸污箱吸入的水汽进行缓冲收集，防止直接进入真空泵。
作为本实用新型的进一步限定方案，在吸污箱上设有与控制器相连的气压传感器。采用气压传感器实时采集吸污箱内的气压状态，防止吸水软管或直管堵塞。
作为本实用新型的进一步限定方案，在缓冲箱上设有与控制器相连的缓冲液位传感器。采用缓冲液位传感器能够实时采集缓冲箱内的液位，若超过阈值便控制报警器进行报警。
作为本实用新型的进一步限定方案，在出水口处设有与控制器相连的电磁阀;在控制箱外侧安装有与控制器相连的放水按钮。采用放水按钮能够实现一键式排污。
作为本实用新型的进一步限定方案，在直管上设有便于安装的把手杆。采用把手杆能够方便直管与飞机的对接安装。
作为本实用新型的进一步限定方案，在吸污箱的侧面设有梯子。采用梯子能够方便操作员爬到吸污箱顶部进行直管对接。
作为本实用新型的进一步限定方案，在缓冲箱上设有排液口。采用排液口定期排放缓冲箱内的积液。
本实用新型与现有技术相比，其有益效果是：(1)采用控制器分别与箱体液位传感器、报警器、停止按钮以及真空泵相连，从而实现吸污箱内水位的自动控制，防止被吸入真空泵，对真空泵起到保护作用;(2)采用缓冲箱能够将少量从吸污箱吸入的水汽进行缓冲收集，防止直接进入真空泵。
