申请日2017.01.19
公开(公告)日2017.08.15
IPC分类号C02F9/08; C02F101/16; C02F101/20; C02F101/30
摘要
本实用新型公开了一种电路板组装件清洗废液的水处理系统。该系统包括：清洗单元、废液收集单元、硅藻土吸附回收和预沉淀单元、电化学处理单元、过滤与膜净化单元、终端消毒中和单元。废液收集单元与清洗单元和硅藻土吸附回收和预沉淀单元流体连接。硅藻土吸附回收和预沉淀单元用于对清洗废液进行硅藻土物理吸附沉降处理并且将其中的可回收的有效成分、无用成分和部分难以回收的有效成分分离出来，可回收的有效成分经过处理后进行清洗单元再次利用，无用成分和部分难以回收的有效成分依次经过电化学处理单元、过滤与膜净化单元、终端消毒中和单元之后最终排出。本实用新型的水处理系统简单、高效、成本较低、处理效果好。

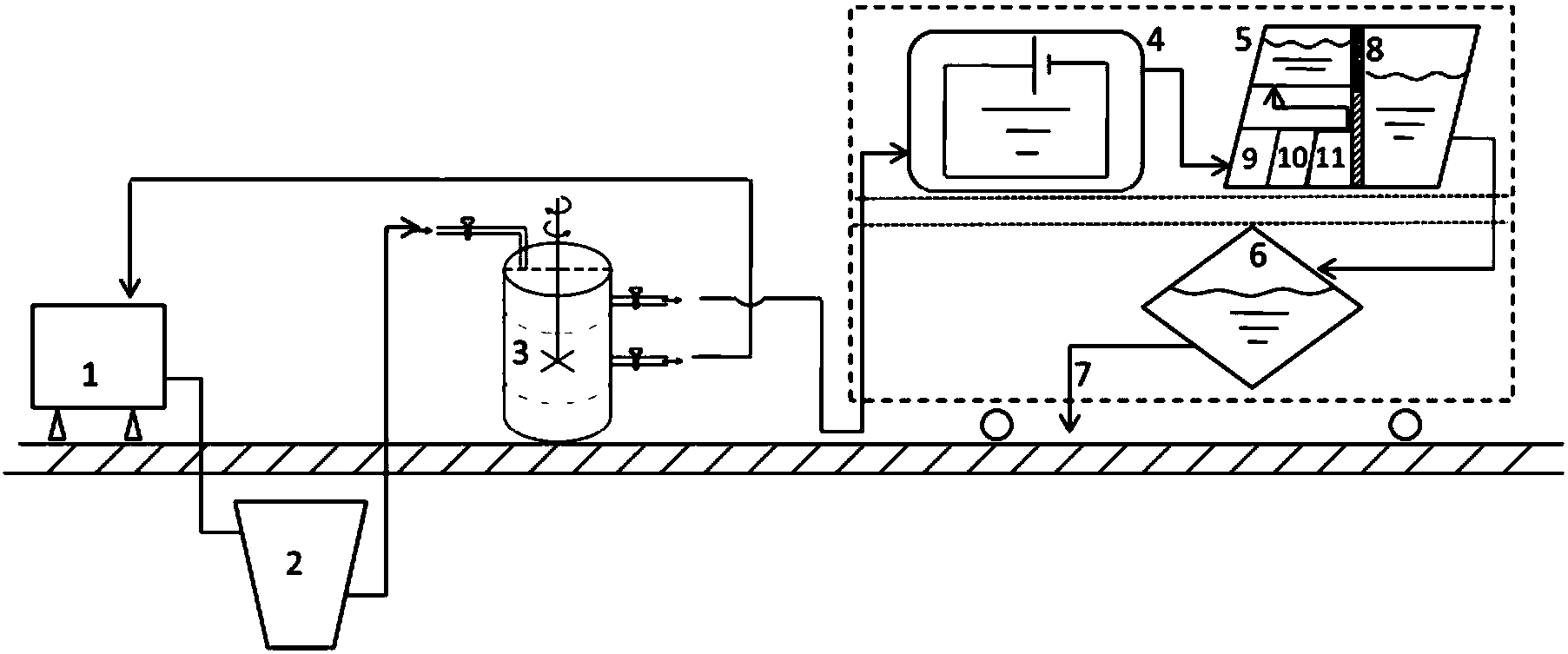

摘要附图
权利要求书
1.一种电路板组装件清洗废液的水处理系统，其特征在于，包含：电路板组装件清洗单元、电路板组装件清洗废液收集单元、硅藻土吸附回收和预沉淀单元、电化学处理单元、过滤与膜净化单元、终端消毒中和单元，
其中，电路板组装件清洗废液收集单元用于收集电路板组装件清洗废液，其与电路板组装件清洗单元和硅藻土吸附回收和预沉淀单元流体连接;硅藻土吸附回收和预沉淀单元用于对收集到的电路板组装件清洗废液进行硅藻土物理吸附沉降处理并且将经过处理的清洗废液中的可回收的有效成分、无用成分和部分难以回收的有效成分分离出来，可回收的有效成分经过处理后被提供至电路板组装件清洗单元，用于清洗电路板组装件，无用成分和部分难以回收的有效成分被依次提供至流体连接的电化学处理单元、过滤与膜净化单元、终端消毒中和单元，经过处理之后最终达到排放标准而排出。
2.根据权利要求1所述的电路板组装件清洗废液的水处理系统，其特征在于，硅藻土吸附回收和预沉淀单元包括容器、搅拌桨、进液管、第一出液管、第二出液管和硅藻土，
其中，搅拌桨位于容器的内部中央，与驱动装置相连;进液管位于容器上方，与电路板组装件清洗废液收集单元流体连接，以便于加入清洗废液;第一出液管和第二出液管分别用于分离经过处理之后位于容器不同位置处的液体;硅藻土位于容器中。
3.根据权利要求2所述的电路板组装件清洗废液的水处理系统，其特征在于，硅藻土吸附回收和预沉淀单元还包括位于容器上方的加药装置，以用于加入硅藻土、稀硫酸和絮凝剂。
4.根据权利要求3所述的电路板组装件清洗废液的水处理系统，其特征在于，硅藻土吸附回收和预沉淀单元中的硅藻土是经过控制pH和高温烧结改性的硅藻土。
5.根据权利要求1所述的电路板组装件清洗废液的水处理系统，其特征在于，电化学处理单元包含高低电位芬顿催化氧化处理装置，以通过芬顿高级电氧化法产生的具有高活性的羟基自由基来氧化分解清洗废液中的有机杂质成分。
6.根据权利要求1所述的电路板组装件清洗废液的水处理系统，其特征在于，过滤与膜净化单元包含由含卵石层、蛭石层、石英砂层组成的三级过滤层和聚丙烯膜净化系统，以吸附和过滤电解后废液中的杂质成分。
7.根据权利要求1所述的电路板组装件清洗废液的水处理系统，其特征在于，终端消毒中和单元包含终端pH调节装置和多程消毒装置，以采用紫外灯对废液进行消毒并且采用酸溶液将废液pH调节到接近中性。
8.根据权利要求2所述的电路板组装件清洗废液的水处理系统，其特征在于，第一出液管一端位于容器侧壁的一定高度处，用于抽取无用成分和部分难以回收的有效成分。
9.根据权利要求2所述的电路板组装件清洗废液的水处理系统，其特征在于，第一出液管一端从容器上方插入到容器中的一定高度处，用于抽取无用成分和部分难以回收的有效成分。
10.根据权利要求2所述的电路板组装件清洗废液的水处理系统，其特征在于，第二出液管一端被设置在靠近容器底部的侧壁上，位于第一出液管管口下方一定位置处。
说明书
一种电路板组装件清洗废液的水处理系统
技术领域
本实用新型属于水处理领域，并且更具体地涉及一种电路板组装件清洗废液的水处理系统。
背景技术
近年来，随着通信产业的不断发展，印制电路板组装件的各种可靠性的需求也随之相应提高。高可靠性印制电路板组装件在焊接过程中通常需要采用特定的助焊剂并且在焊接成型之后进行清洗。对于目前的清洗工艺，清洗电路板组装件之后的清洗废液一般没有统一的处置方法，清洗废液中含有很多对环境有危害的成分，处理不当就会对周围的土壤、水源等造成污染。在电路板组装件的生产过程中，会用到多种化工原料，因而产生的废液种类繁多，成分复杂，含有不同性质的污染物，有重金属化合物，也有合成高分子有机物及各种有机添加剂。其中重金属污染物主要为Cu、Pb等。
实用新型内容
针对上述现有技术中的问题，本实用新型的目的在于提供一种能够对电路板组装件清洗废液进行有效处理的水处理系统，从而避免电路板组装件清洗废液对环境造成污染。
根据本实用新型，提供一种电路板组装件清洗废液的水处理系统，该系统包含：电路板组装件清洗单元、电路板组装件清洗废液收集单元、硅藻土吸附回收和预沉淀单元、电化学处理单元、过滤与膜净化单元、终端消毒中和单元。
其中，电路板组装件清洗废液收集单元用于收集电路板组装件清洗废液，其与电路板组装件清洗单元和硅藻土吸附回收和预沉淀单元流体连接。硅藻土吸附回收和预沉淀单元用于对收集到的电路板组装件清洗废液进行硅藻土物理吸附沉降处理并且将经过处理的清洗废液中的可回收的有效成分、无用成分和部分难以回收的有效成分分离出来，可回收的有效成分经过处理后被提供至电路板组装件清洗单元，用于清洗电路板组装件，无用成分和部分难以回收的有效成分被依次提供至流体连接的电化学处理单元、过滤与膜净化单元、终端消毒中和单元，经过处理之后最终达到排放标准而排出。
根据本实用新型的一个实施例，硅藻土吸附回收和预沉淀单元包括容器、搅拌桨、进液管、第一出液管、第二出液管和硅藻土。
其中，搅拌桨位于容器的内部中央，与驱动装置相连;进液管位于容器上方，与电路板组装件清洗废液收集单元流体连接，以便于加入清洗废液;第一出液管和第二出液管分别用于分离经过处理之后位于容器不同位置处的液体;硅藻土位于容器中。
根据本实用新型的一个实施例，硅藻土吸附回收和预沉淀单元还包括位于容器上方的加药装置，以用于加入硅藻土、稀硫酸和絮凝剂。
根据本实用新型的一个实施例，硅藻土吸附回收和预沉淀单元中的硅藻土是经过控制pH和高温烧结改性的硅藻土。
根据本实用新型的一个实施例，电化学处理单元包含高低电位芬顿催化氧化处理装置，以通过芬顿高级电氧化法产生的具有高活性的羟基自由基来氧化分解清洗废液中的有机杂质成分。
根据本实用新型的一个实施例，过滤与膜净化单元包含由含卵石层、蛭石层、石英砂层组成的三级过滤层和聚丙烯膜净化系统，以吸附和过滤电解后废液中的杂质成分。
根据本实用新型的一个实施例，终端消毒中和单元包含终端PH调节装置和多程消毒装置，以采用紫外灯对废液进行消毒并且采用酸溶液将废液pH调节到接近中性。
根据本实用新型的一个实施例，第一出液管一端位于容器侧壁的一定高度处，用于抽取无用成分和部分难以回收的有效成分。
根据本实用新型的一个实施例，第一出液管一端从容器上方插入到容器中的一定高度处，用于抽取无用成分和部分难以回收的有效成分。
根据本实用新型的一个实施例，第二出液管一端被设置在靠近容器底部的侧壁上，位于第一出液管管口下方一定位置处。
本实用新型的电路板组装件清洗废液的水处理系统能够对电路板组装件清洗废液进行有效处理，一方面回收清洗废液中的有效成分，另一方面使无用成分和部分难以回收的有效成分中的杂质成分有所分解沉降，最终达到使之达到污水排放标准。另外，本实用新型的电路板组装件清洗废液的水处理系统简单、高效、成本较低、处理效果好。
