申请日2017.01.19
公开(公告)日2017.08.18
IPC分类号C02F9/04
摘要
本实用新型公开了污水处理技术领域的一种工业水处理设备，包括顶盖，所述顶盖的顶部左端插接有进水口，所述顶盖的顶部右端安装有消毒试剂注射口，所述顶盖的底部连接有净化室，所述净化室顶部的边缘与顶盖的底部边缘均连接有连板，且两组连板之间通过锁紧螺栓连接，所述净化室的底部连接有排水口，所述排水口的底部通过连接法兰连接有导水管，该工业水处理设备，将消毒设置在搅拌过滤的步骤之前，对污水进行首先消毒，避免过滤后消毒产生的过滤杂质没经过消毒直接排放的情况，通过消毒和过滤对污水的处理较好，搅拌转轴的搅动减少过滤筛板被杂质堵住筛孔的情况。

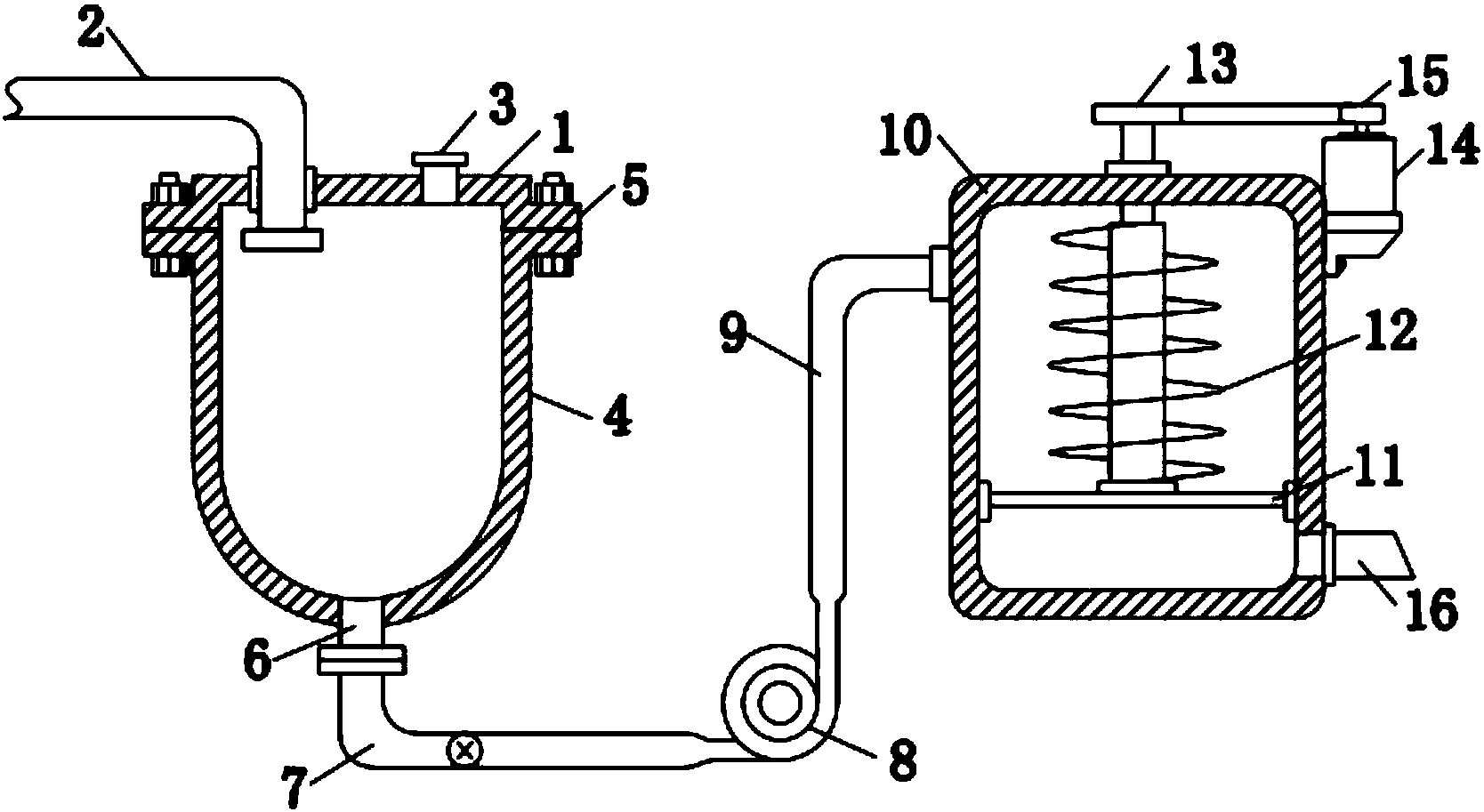

摘要附图
权利要求书
1.一种工业水处理设备，包括顶盖(1)，其特征在于：所述顶盖(1)的顶部左端插接有进水口(2)，所述顶盖(1)的顶部右端安装有消毒试剂注射口(3)，所述顶盖(1)的底部连接有净化室(4)，所述净化室(4)顶部的边缘与顶盖(1)的底部边缘均连接有连板(5)，且两组连板(5)之间通过锁紧螺栓连接，所述净化室(4)的底部连接有排水口(6)，所述排水口(6)的底部通过连接法兰连接有导水管(7)，所述导水管(7)的右端连接有水泵(8)，且水泵(8)的进口与导水管(7)连接，所述水泵(8)的出口连接有输水管(9)，所述输水管(9)的右端连接有搅拌室(10)，所述搅拌室(10)的内腔横向安装有过滤筛板(11)，所述过滤筛板(11)的顶部中心处安装有搅拌转轴(12)，所述搅拌转轴(12)的顶部贯穿搅拌室(10)的顶部，所述搅拌转轴(12)的顶部连接有从动带轮(13)，且从动带轮(13)位于搅拌室(10)的上方，所述搅拌室(10)的右侧壁顶部安装有电机(14)，所述电机(14)的输出轴的顶部连接有主动带轮(15)，所述主动带轮(15)通过皮带与从动带轮(13)连接，所述搅拌室(10)的右侧壁底部安装有出水口(16)。
2.根据权利要求1所述的一种工业水处理设备，其特征在于：所述导水管(7)安装有阀门，且阀门为电磁阀。
3.根据权利要求1所述的一种工业水处理设备，其特征在于：所述过滤筛板(11)外端的边缘处安装有连接头，且连接头与搅拌室(10)内壁的连接处设置有密封垫。
4.根据权利要求1所述的一种工业水处理设备，其特征在于：所述过滤筛板(11)的顶部安装有轴套，且过滤筛板(11)通过轴套与搅拌转轴(12)的底部连接。
说明书
一种工业水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业水处理设备。
背景技术
随着科学技术的进步，工业生产越来越发达，同时，带来的工业废水也越来越多，污水处理也成为一项比较困难的工程，污水处理设备成本较高，增加企业的使用成本，为此，我们提出了一种工业水处理设备。
实用新型内容
本实用新型的目的在于提供一种工业水处理设备，以解决上述背景技术中提出的污水处理设备成本较高，增加企业的使用成本的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业水处理设备，包括顶盖，所述顶盖的顶部左端插接有进水口，所述顶盖的顶部右端安装有消毒试剂注射口，所述顶盖的底部连接有净化室，所述净化室顶部的边缘与顶盖的底部边缘均连接有连板，且两组连板之间通过锁紧螺栓连接，所述净化室的底部连接有排水口，所述排水口的底部通过连接法兰连接有导水管，所述导水管的右端连接有水泵，且水泵的进口与导水管连接，所述水泵的出口连接有输水管，所述输水管的右端连接有搅拌室，所述搅拌室的内腔横向安装有过滤筛板，所述过滤筛板的顶部中心处安装有搅拌转轴，所述搅拌转轴的顶部贯穿搅拌室的顶部，所述搅拌转轴的顶部连接有从动带轮，且从动带轮位于搅拌室的上方，所述搅拌室的右侧壁顶部安装有电机，所述电机的输出轴的顶部连接有主动带轮，所述主动带轮通过皮带与从动带轮连接，所述搅拌室的右侧壁底部安装有出水口。
优选的，所述导水管安装有阀门，且阀门为电磁阀。
优选的，所述过滤筛板外端的边缘处安装有连接头，且连接头与搅拌室内壁的连接处设置有密封垫。
优选的，所述过滤筛板的顶部安装有轴套，且过滤筛板通过轴套与搅拌转轴的底部连接。
与现有技术相比，本实用新型的有益效果是：该工业水处理设备，将消毒设置在搅拌过滤的步骤之前，对污水进行首先消毒，避免过滤后消毒产生的过滤杂质没经过消毒直接排放的情况，通过消毒和过滤对污水的处理较好，搅拌转轴的搅动减少过滤筛板被杂质堵住筛孔的情况。
