申请日2017.04.12
公开(公告)日2017.12.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种与建筑垃圾浮选装置相配套的水处理系统，包括依次排布的多个处理单元，每个处理单元均包括沉降池和生化池，每个处理单元中，所述生化池的外围为内圈环堤，所述沉降池为环形且绕置在所述内圈环堤的外围，在所述沉降池的外围设置有外圈环堤;所述建筑垃圾浮选装置有多套，每套均设有排水管以及供水管，所有排水管和供水管分别汇聚至排水总管和供水总管;所述排水总管上还设有与各沉降池连通的排水支管，各沉降池还通过各自的供水支管连通至所述供水总管;同一处理单元中的沉降池和生化池之间设有由沉降池向生化池进水的进水管;各处理单元中的生化池通过各自的出水管连通至所述供水总管。
权利要求书
1.一种与建筑垃圾浮选装置相配套的水处理系统，其特征在于，包括依次排布的多个处理单元，每个处理单元均包括沉降池和生化池，每个处理单元中，所述生化池的外围为内圈环堤，所述沉降池为环形且绕置在所述内圈环堤的外围，在所述沉降池的外围设置有外圈环堤;
所述建筑垃圾浮选装置有多套，每套均设有排水管以及供水管，所有排水管和供水管分别汇聚至排水总管和供水总管;
所述排水总管上还设有与各沉降池连通的排水支管，各沉降池还通过各自的供水支管连通至所述供水总管;
同一处理单元中的沉降池和生化池之间设有由沉降池向生化池进水的进水管;各处理单元中的生化池通过各自的出水管连通至所述供水总管;
还设有景观亭，景观亭包括设置在内圈环堤上的多根支柱以及架设在所有支柱上的顶棚，所述顶棚的外周缘延伸至外圈环堤的上方。
2.如权利要求1所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述进水管穿设在所述内圈环堤上。
3.如权利要求1所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述排水总管、供水总管、排水支管、供水支管、进水管以及出水管上分别设有水泵和控制阀。
4.如权利要求1所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述生化池为矩形，所述内圈环堤、沉降池和外圈环堤均为矩形环。
5.如权利要求1所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述处理单元均埋设在地下，所述景观亭的支柱之间设有包围所述处理单元的护栏。
6.如权利要求1所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述生化池内漂浮有生态浮床。
7.如权利要求3所述的与建筑垃圾浮选装置相配套的水处理系统，其特征在于，所述顶棚上设有太阳能电池板，该太阳能电池板通过电路向所述水处理系统中的各水泵和控制阀供电。
说明书
一种与建筑垃圾浮选装置相配套的水处理系统
技术领域
本实用新型涉及建筑垃圾回收领域，特别是涉及一种与建筑垃圾浮选装置相配套的水处理系统。
背景技术
随着工业化、城市化进程的加速，建筑业也同时快速发展，相伴而产生的建筑垃圾日益增多，中国建筑垃圾的数量已占到城市垃圾总量的1/3以上。具体的建筑垃圾是指建设、施工单位或个人对各类建筑物、构筑物等进行建设、拆迁、修缮及居民装饰房屋过程中所产生的余泥、余渣、泥浆及其他废弃物。按照来源分类，建筑垃圾可分为土地开挖、道路开挖、旧建筑物拆除、建筑施工和建材生产垃圾五类，主要由渣土、碎石块、废砂浆、砖瓦碎块、混凝土块、沥青块、废塑料、废金属料、废竹木等组成。
建筑垃圾中的许多废弃物经分拣、剔除或粉碎后，大多可以作为再生资源重新利用如：废钢筋、废铁丝、废电线和各种废钢配件等金属，可以代砂，用于砌筑砂浆、抹灰砂浆、打混凝土垫层等，还可以用于制作砌块、铺道砖、花格砖等建材制品。
在对建筑垃圾的回收处理中，一般需要经过破碎，筛分，水选，压榨等流程将混合在一起的建筑垃圾分成相对纯净的单一物料。
例如公开号为CN106145731A的中国专利文献公开了一种及建筑垃圾的回收再利用方法，包括以下步骤：(1)将建筑垃圾中的废混凝土、废石材、废陶瓷、废烧结砖瓦和灰砂砖等按种类进行分选，分别破碎至粒度00mm;(2)对破碎后的物料进行水选，将小件的金属类物料选出，在物料中加水清洗、浮选将木屑和塑料件小件分选出来;(3)对水选和浮选后的物料再经机械分别破碎至粒度小于60mm，形成可用的再生石子材料，用于路基铺设;(4)还可将进一步破碎后的物料碾磨到小于5mm，形成再生细骨料，经常规处理后制成水泥。
具体的在水选中，用水的循环利用一直存在问题。水选用水中混杂着有机和无机杂质，需要多重处理才能满足循环利用要求。
实用新型内容
针对现有技术存在的不足，本实用新型提供了一种循环利用水资源的与建筑垃圾浮选装置相配套的水处理系统。
本实用新型的技术方案为：

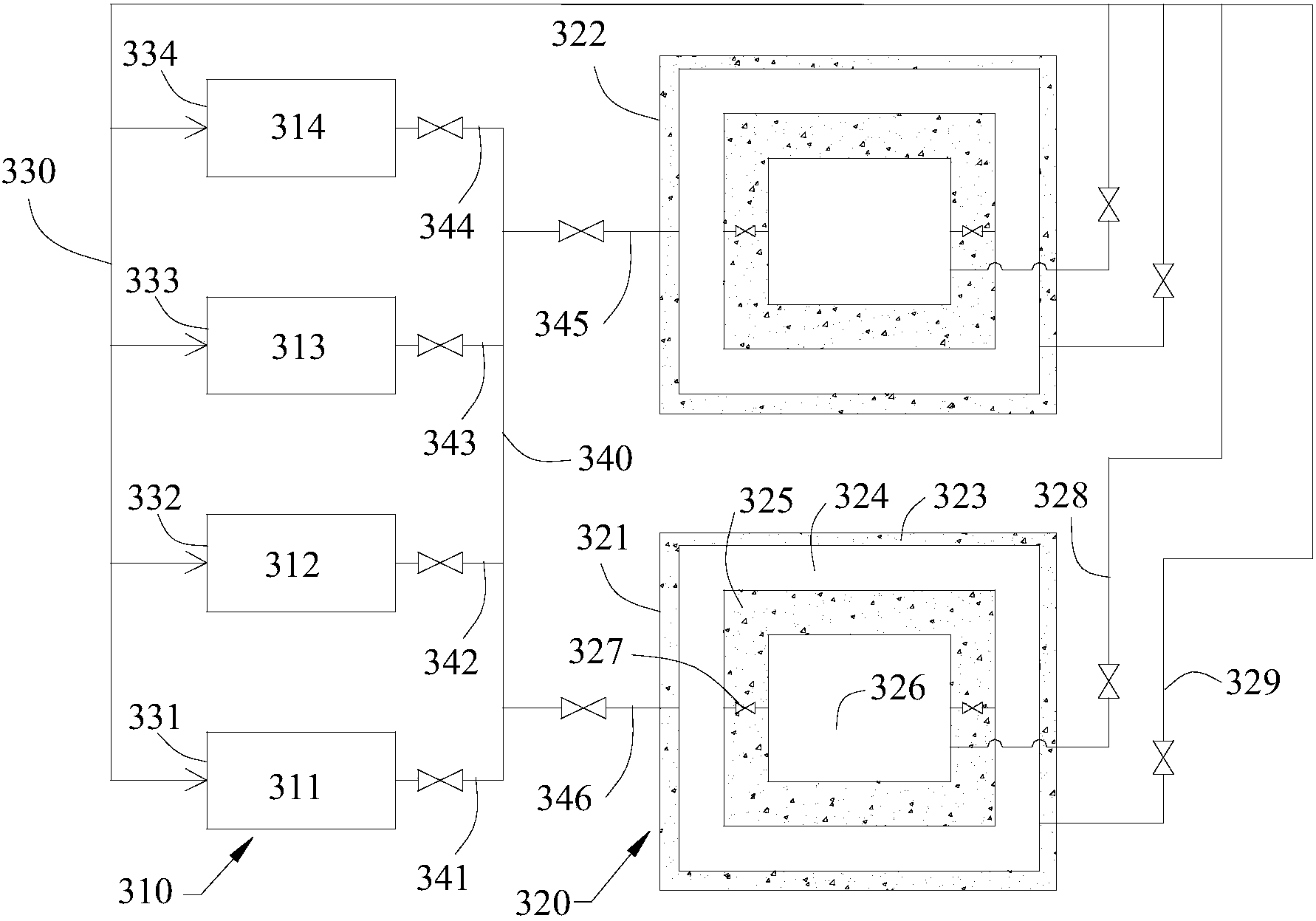

一种与建筑垃圾浮选装置相配套的水处理系统，包括依次排布的多个处理单元，每个处理单元均包括沉降池和生化池，每个处理单元中，所述生化池的外围为内圈环堤，所述沉降池为环形且绕置在所述内圈环堤的外围，在所述沉降池的外围设置有外圈环堤;
所述建筑垃圾浮选装置有多套，每套均设有排水管以及供水管，所有排水管和供水管分别汇聚至排水总管和供水总管;
所述排水总管上还设有与各沉降池连通的排水支管，各沉降池还通过各自的供水支管连通至所述供水总管;
同一处理单元中的沉降池和生化池之间设有由沉降池向生化池进水的进水管;各处理单元中的生化池通过各自的出水管连通至所述供水总管;
还设有景观亭，景观亭包括设置在内圈环堤上的多根支柱以及架设在所有支柱上的顶棚，所述顶棚的外周缘延伸至外圈环堤的上方。
沉降池和生化池的设计能够同时处理无机和有机污染的水质，从而实现水体循环。景观亭的设计能够实现水处理系统的多种功能，实现水处理和环保的多层次需要。
进一步的，所述进水管穿设在所述内圈环堤上。该设计能够方便沉降池和生化池的连通，减少水泵等设备的功耗，降低功耗。
进一步的，所述排水总管、供水总管、排水支管、供水支管、进水管以及出水管上分别设有水泵和控制阀。通过独立控制各管道和控制阀，能够实现系统工作的灵活控制，提高水处理系统的适应性。
进一步的，所述生化池为矩形，所述内圈环堤、沉降池和外圈环堤均为矩形环。矩形环的设计能够方便建造，提高水处理性能的同时降低生产成本。
进一步的，所述处理单元均埋设在地下，所述景观亭的支柱之间设有包围所述处理单元的护栏。地下相对稳定的环境温度能够为处理单元提供稳定的工作环境，并且也可以降低转移污水时的功耗。
进一步的，所述生化池内漂浮有生态浮床。生态浮床能够提高处理单元对有机污水的处理能力，同时美化环境。
进一步的，所述顶棚上设有太阳能电池板，该太阳能电池板通过电路向所述水处理系统中的各水泵和控制阀供电。太阳能电池板能够降低水处理系统的整体功耗。
本实用新型具有以下优点：
通过处理单元能够处理多种污水，沉降池和生化池嵌套的设计能够降低水处理的能耗，在完成污水处理的过程中改善周边环境。
