申请日2017.01.19
公开(公告)日2017.08.29
IPC分类号C02F9/02
摘要
本实用新型涉及净水机，具体涉及一种无废水管道净水机，包括外壳，外壳顶部设有进水口，进水口内设有增压阀，外壳内上方设有分水挡板，分水挡板上设有通孔，分水挡板下方依次设有5微米pp棉滤芯、颗粒活性炭滤芯和1微米pp棉滤芯，外壳下部外侧设有废水收集室，废水收集室侧壁顶部与外壳接触处设有电动出水阀，外壳内壁电动出水阀下方设有支撑块，支撑块上设有尖形RO膜，尖形RO膜下方设有后置活性炭滤芯，外壳底部设有出水口，废水收集室底部设有进水管，进水管与水泵相连，水泵与出水管的一端相连，出水管的另一端与外壳顶部连通，外壳侧壁设有控制器;本实用新型所提供的技术方案能够有效克服现有技术所存在的无法对废水进行循环利用的缺陷。

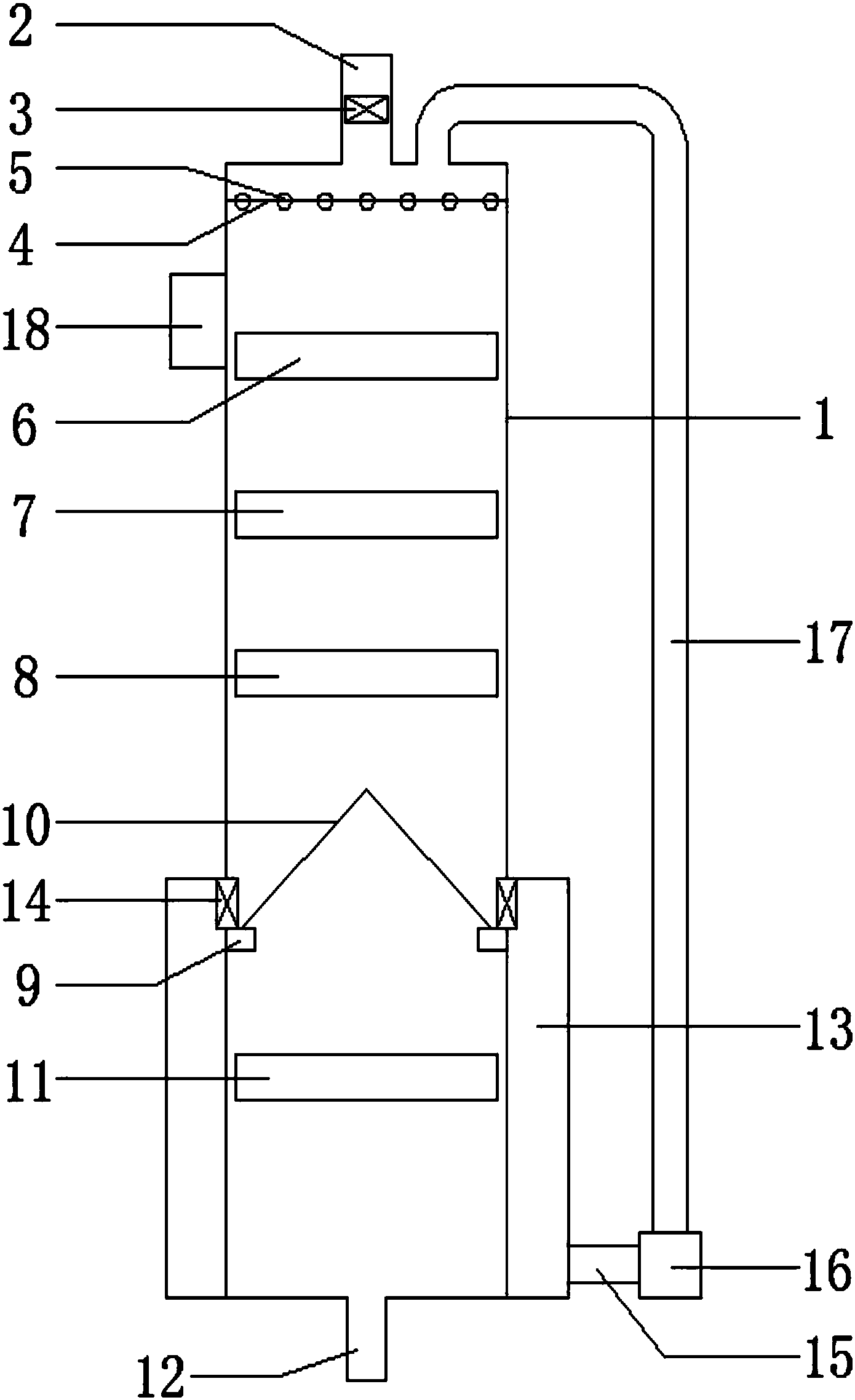

摘要附图
权利要求书
1.一种无废水管道净水机，其特征在于：包括外壳(1)，所述外壳(1)顶部设有进水口(2)，所述进水口(2)内设有增压阀(3)，所述外壳(1)内上方设有分水挡板(4)，所述分水挡板(4)上设有通孔(5)，所述分水挡板(4)下方依次设有5微米pp棉滤芯(6)、颗粒活性炭滤芯(7)和1微米pp棉滤芯(8)，所述外壳(1)下部外侧设有废水收集室(13)，所述废水收集室(13)侧壁顶部与外壳(1)接触处设有电动出水阀(14)，所述外壳(1)内壁电动出水阀(14)下方设有支撑块(9)，所述支撑块(9)上设有尖形RO膜(10)，所述尖形RO膜(10)下方设有后置活性炭滤芯(11)，所述外壳(1)底部设有出水口(12)，所述废水收集室(13)底部设有进水管(15)，所述进水管(15)与水泵(16)相连，所述水泵(16)与出水管(17)的一端相连，所述出水管(17)的另一端与外壳(1)顶部连通，所述外壳(1)侧壁设有控制器(18)。
2.根据权利要求1所述的无废水管道净水机，其特征在于：所述增压阀(3)与控制器(18)无线通信。
3.根据权利要求1所述的无废水管道净水机，其特征在于：所述电动出水阀(14)与控制器(18)无线通信。
4.根据权利要求1所述的无废水管道净水机，其特征在于：所述支撑块(9)设有两个。
5.根据权利要求4所述的无废水管道净水机，其特征在于：所述支撑块(9)对称设置。
说明书
一种无废水管道净水机
技术领域
本实用新型涉及净水机，具体涉及一种无废水管道净水机。
背景技术
统计显示，我国水资源污染事件高发，饮用水源水质不安全已经涉及到我国大约1.4亿的人口。水污染的情况触目惊心，让普通居民对安全饮水的需求日趋强烈，在家庭中安装净水机也就显得非常有必要。
目前，净水机通常采用层级过滤的方式对源水进行过滤，普遍采用“RO膜”(反渗透膜)做为过滤膜，反渗透膜可以利用反渗透技术对水中的细菌、病毒、微生物和重金属等有害物质起到阻拦作用，最终提供给用户水质优良的纯净水。但是由于反渗透膜的固有特性，在获得纯净水的同时也会产生大量废水(又称浓水)。目前的净水机普遍每生产1吨纯净水就会产生2吨废水，而这些废水通常是被直接排出净水机的。
中国做为一个人均占有淡水资源较低的国家，淡水资源人均占有量只有2200立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。在如此缺水的现实情况下，再这样大量浪费水资源显然不符合可持续发展的要求。
(一)解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种无废水管道净水机，能够有效克服现有技术所存在的无法对废水进行循环利用的缺陷。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种无废水管道净水机，包括外壳，所述外壳顶部设有进水口，所述进水口内设有增压阀，所述外壳内上方设有分水挡板，所述分水挡板上设有通孔，所述分水挡板下方依次设有5微米pp棉滤芯、颗粒活性炭滤芯和1微米pp棉滤芯，所述外壳下部外侧设有废水收集室，所述废水收集室侧壁顶部与外壳接触处设有电动出水阀，所述外壳内壁电动出水阀下方设有支撑块，所述支撑块上设有尖形RO膜，所述尖形RO膜下方设有后置活性炭滤芯，所述外壳底部设有出水口，所述废水收集室底部设有进水管，所述进水管与水泵相连，所述水泵与出水管的一端相连，所述出水管的另一端与外壳顶部连通，所述外壳侧壁设有控制器。
优选地，所述增压阀与控制器无线通信。
优选地，所述电动出水阀与控制器无线通信。
优选地，所述支撑块设有两个。
优选地，所述支撑块对称设置。
(三)有益效果
与现有技术相比，本实用新型所提供的一种无废水管道净水机能够利用5微米pp棉滤芯、颗粒活性炭滤芯、1微米pp棉滤芯、尖形RO膜和后置活性炭滤芯五级滤芯对源水进行过滤净化，无法通过尖形RO膜的废水进入废水收集室中，经过水泵的作用后再次进入外壳内部进行过滤净化，通过对废水的不断过滤净化，可以有效提升废水的水质，从而得到纯净水，实现对废水的循环利用，减少水资源的浪费。
