申请日2017.01.19
公开(公告)日2017.08.29
IPC分类号C02F9/08
摘要
本实用新型涉及一种生活污水过滤分离装置，包括壳体、过滤机构和清洗机构，所述壳体的两端分别设置有进水管、出水管，所述过滤机构设置在壳体内，所述过滤机构包括滤网筒、以及均匀设置在滤网筒内的多个滤管，所述滤管包括自内向外依次设置的碳纳米内管、树脂外管，所述树脂外管上均匀设有多个滤孔，所述滤管的两端分别与进水管、出水管连通，所述壳体的底部还设有与壳体连通的过滤水管，所述清洗机构包括清洗水管、以及分别与清洗水管连通的多个喷嘴，所述喷嘴均匀设置在壳体的内壁上，所述清洗水管设置在壳体的顶部。本实用新型结构简单，操作要求低，易于管理，能有效实现污水的过滤分离，对促进废水回收利用具有重要意义。

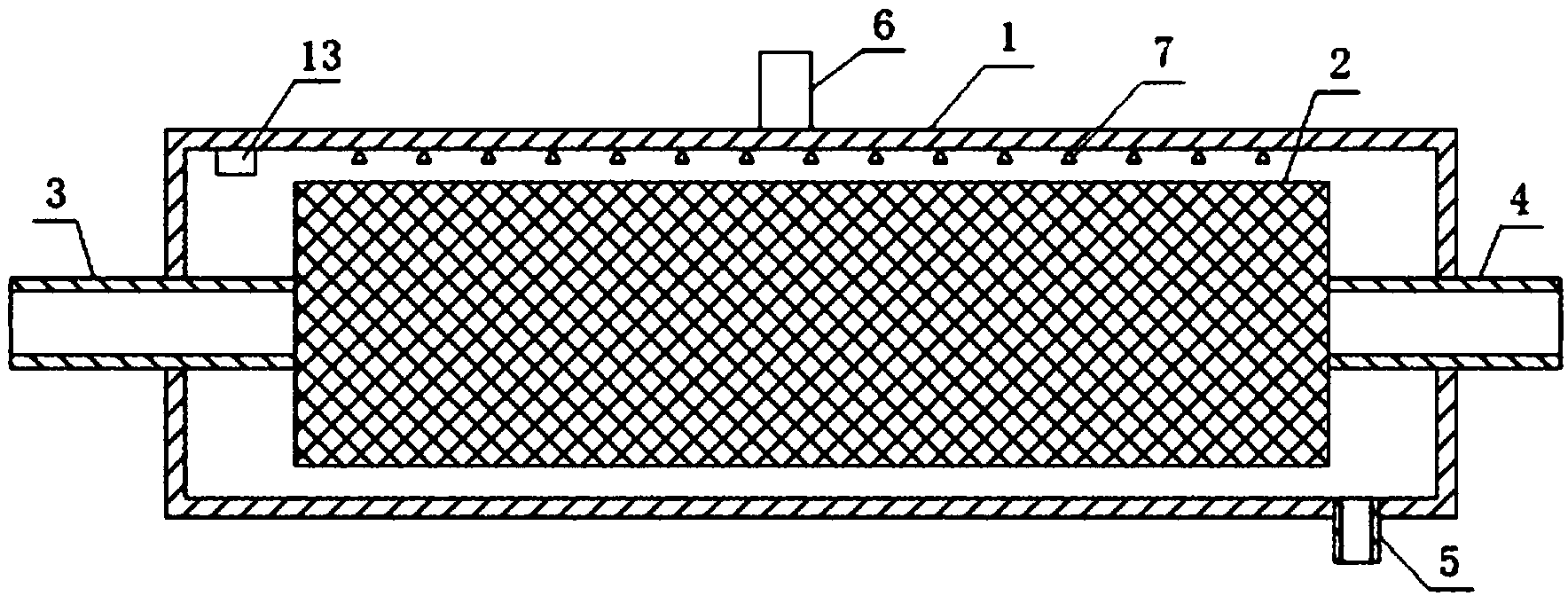

摘要附图
权利要求书
1.一种生活污水过滤分离装置，其特征在于，包括壳体、过滤机构和清洗机构，所述壳体的两端分别设置有进水管、出水管，所述过滤机构设置在壳体内，所述过滤机构包括滤网筒、以及均匀设置在滤网筒内的多个滤管，所述滤管包括自内向外依次设置的碳纳米内管、树脂外管，所述树脂外管上均匀设有多个滤孔，所述滤管的两端分别与进水管、出水管连通，所述壳体的底部还设有与壳体连通的过滤水管，所述清洗机构包括清洗水管、以及分别与清洗水管连通的多个喷嘴，所述喷嘴均匀设置在壳体的内壁上，所述清洗水管设置在壳体的顶部。
2.根据权利要求1所述的一种生活污水过滤分离装置，其特征在于，所述进水管上还设有第一阀门，所述清洗水管上还设有第二阀门，所述过滤水管上还设有第三阀门。
3.根据权利要求2所述的一种生活污水过滤分离装置，其特征在于，所述滤网筒是由碳纤维编制而成的滤网筒，所述碳纤维表面负载二氧化钛。
4.根据权利要求3所述的一种生活污水过滤分离装置，其特征在于，所述壳体的内壁上还设有紫外光光照单元。
5.根据权利要求4所述的一种生活污水过滤分离装置，其特征在于，其还包括自动控制系统，所述自动控制系统包括控制模块、与控制模块连接的电源，所述控制模块分别与第一阀门、二阀门、第三阀门、紫外光光照单元连接。
6.根据权利要求1所述的一种生活污水过滤分离装置，其特征在于，所述滤管还包括环形增压片，所述碳纳米内管上还设有与环形增压片相匹配的环形槽。
说明书
一种生活污水过滤分离装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种生活污水过滤分离装置。
背景技术
近年来，随着我国城市化发展战略的实施，中小城镇建设的步伐明显加快，大量中小城镇先后涌现。目前，我国的中小城镇已经发展到2万多个。中小城镇在推动经济发展的同时，其带来的环境问题日益显现，尤其中小城镇污水处理能力严重滞后，污水处理问题更加突出。全国绝大多数中小城镇未建立污水处理厂(设施)，大量污水未得到有效处理就直接排入水体，这不仅对当地的水环境造成了污染，而且严重阻碍了经济的发展。现有的污水处理方法和设备较多，其中的生物脱氮除磷设施多以A/O、A2/O工艺为主，生产实践已被广泛应用，技术也较为成熟。但其仍有不够理想之处，尤其对经济力量薄弱，技术人员缺乏，水质水量波动大的中小城镇来说，更是如此，其存在的不足主要有：工艺流程长，运行复杂，不易操作控制与管理，抗冲击负荷能力差，且相对处理能力低，基建投资和占地面积大。另外，实际生产中在水质水量变化较大的情况下，难以保证出水水质。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种生活污水过滤分离装置，结构简单，操作要求低，易于管理，能有效实现污水的过滤分离，对促进废水回收利用具有重要意义。
本实用新型的目的是通过以下技术方案来实现的：
一种生活污水过滤分离装置，包括壳体、过滤机构和清洗机构，所述壳体的两端分别设置有进水管、出水管，所述过滤机构设置在壳体内，所述过滤机构包括滤网筒、以及均匀设置在滤网筒内的多个滤管，所述滤管包括自内向外依次设置的碳纳米内管、树脂外管，所述树脂外管上均匀设有多个滤孔，所述滤管的两端分别与进水管、出水管连通，所述壳体的底部还设有与壳体连通的过滤水管，所述清洗机构包括清洗水管、以及分别与清洗水管连通的多个喷嘴，所述喷嘴均匀设置在壳体的内壁上，所述清洗水管设置在壳体的顶部。
进一步地，所述进水管上还设有第一阀门，所述清洁水管上还设有第二阀门，所述过滤水管上还设有第三阀门。
进一步地，所述滤网筒是由碳纤维编制而成的滤网筒，所述碳纤维表面负载二氧化钛。
进一步地，所述壳体的内壁上还设有紫外光光照单元。
进一步地，其还包括自动控制系统，所述自动控制系统包括控制模块、与控制模块连接的电源，所述控制模块分别与第一阀门、二阀门、第三阀门、紫外光光照单元连接。
进一步地，所述滤管还包括环形增压片，所述碳纳米内管上还设有与环形增压片相匹配的环形槽。
本实用新型的有益效果是：本实用新型结构简单，使用方便，将污水增压通过滤管进行过滤分离，大分子杂质由出水管排出，滤出水透过碳纳米内管，依次经过滤孔、滤网筒和过滤水管排出，同时由于滤网筒是由具有光催化功能的负载二氧化钛的纳米纤维编制而成，在紫光光灯照单元的协作下，能有效杀菌;在壳体上设置清洗机构，通过喷嘴喷水，实现对过滤机构和壳体内壁的清洗。
