申请日2016.12.20
公开(公告)日2017.07.28
IPC分类号C02F1/00; B01D24/10
摘要
本实用新型公开了一种过滤海绵卡接式水处理设备，包括底板，底板上设有储水罐，储水罐的端部上设有端盖，储水罐的端部外侧壁位置设有过滤管道，过滤管道的一端与储水罐连通，过滤管道的另一端设有进液盘，进液盘的端部设有进液管，进液管的端部设有进液口;过滤管道的内顶部设有限位块，限位块的外侧壁位置设有磁吸块，过滤管道内设有过滤海绵，过滤海绵设有磁吸片，磁吸片吸附在磁吸块上。本实用新型通过过滤海绵可以方便对水流进行过滤处理，过滤处理后的水流则流入储水罐内，再通过出液泵可以方便水流的排放。

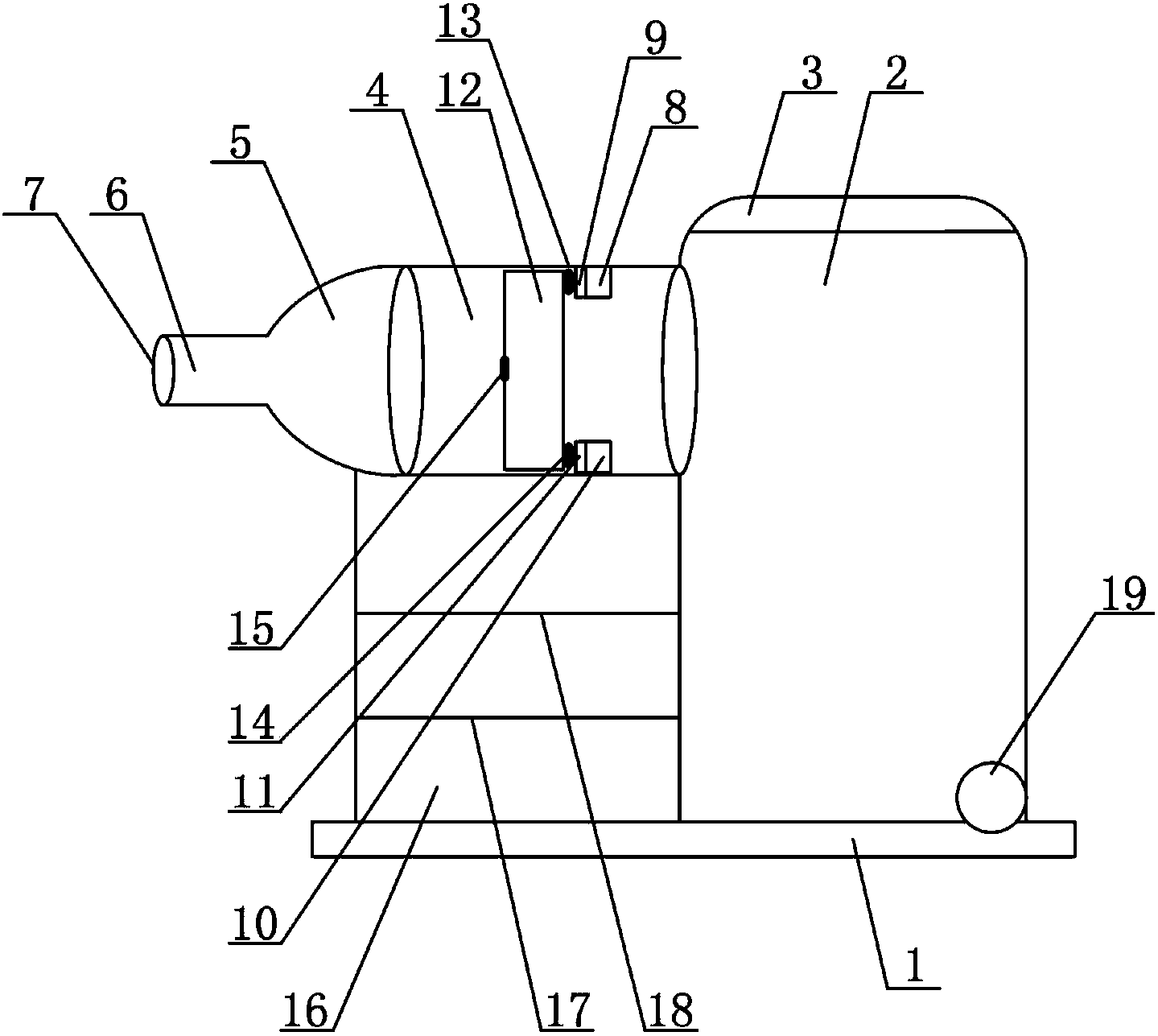

摘要附图
权利要求书
1.一种过滤海绵卡接式水处理设备，包括底板，其特征在于：底板上设有储水罐，储水罐的端部上设有端盖，储水罐的端部外侧壁位置设有过滤管道，过滤管道的一端与储水罐连通，过滤管道的另一端设有进液盘，进液盘的端部设有进液管，进液管的端部设有进液口;过滤管道的内顶部设有第一限位块，第一限位块的外侧壁位置设有第一磁吸块，过滤管道的内顶部设有第二限位块，第二限位块的外侧壁位置设有第二磁吸块;过滤管道内设有过滤海绵，过滤海绵的上部一侧设有第一磁吸片，第一磁吸片吸附在第一磁吸块上，过滤海绵的下部一侧设有第二磁吸片，第二磁吸片吸附在第二磁吸块上;过滤海绵的外侧壁位置设有磁吸座;底板上设有储物箱，过滤管道设置在储物箱的端部上。
2.根据权利要求1所述的过滤海绵卡接式水处理设备，其特征在于：储物箱的内部为空腔结构。
3.根据权利要求1所述的过滤海绵卡接式水处理设备，其特征在于：储物箱的内部设有第一储物板与第二储物板。
4.根据权利要求3所述的过滤海绵卡接式水处理设备，其特征在于：第一储物板与第二储物板呈水平布置。
5.根据权利要求1所述的过滤海绵卡接式水处理设备，其特征在于：进液盘与过滤管道通过螺纹连接。
说明书
一种过滤海绵卡接式水处理设备
技术领域
本实用新型涉及一种水处理设备，特别涉及一种过滤海绵卡接式水处理设备。
背景技术
过滤海绵也称网状海绵，爆破海绵;聚氨酯过滤海绵由普通开孔软泡经网化处理加工而成，网化处理除掉了泡沫网络之间原有的面膜或壁膜，得到了主体骨架网状结构。过滤海绵的空隙率高达97%，具有优异的透气性、良好的柔软性和较高的机械强度。弹性好、拉力强、滤尘速度快、滤尘率高、气流阻力低、通风性能好、耐药等化学性能良好。可以清洗，水洗后效果不劣化。过滤棉，具有较好的透气性和较强的机械强度，作为过滤材料具有流动阻力小，滤出效率高的特点，可反复水洗，显示起耐用，环保，经济等优势。现有的过滤海绵不方便对水流进行过滤处理，对水流进行过滤处理效率低。
发明内容
本实用新型的主要目的在于提供一种通过过滤海绵可以方便对水流进行过滤处理，过滤处理后的水流则流入储水罐内，再通过出液泵可以方便水流的排放的过滤海绵卡接式水处理设备。
为实现上述目的，本实用新型采取的技术方案为：
一种过滤海绵卡接式水处理设备，包括底板，底板上设有储水罐，储水罐的端部上设有端盖，储水罐的端部外侧壁位置设有过滤管道，过滤管道的一端与储水罐连通，过滤管道的另一端设有进液盘，进液盘的端部设有进液管，进液管的端部设有进液口;过滤管道的内顶部设有第一限位块，第一限位块的外侧壁位置设有第一磁吸块，过滤管道的内顶部设有第二限位块，第二限位块的外侧壁位置设有第二磁吸块;过滤管道内设有过滤海绵，过滤海绵的上部一侧设有第一磁吸片，第一磁吸片吸附在第一磁吸块上，过滤海绵的下部一侧设有第二磁吸片，第二磁吸片吸附在第二磁吸块上;过滤海绵的外侧壁位置设有磁吸座;底板上设有储物箱，过滤管道设置在储物箱的端部上。
进一步地，所述储物箱的内部为空腔结构。
进一步地，所述储物箱的内部设有第一储物板与第二储物板。
进一步地，所述第一储物板与第二储物板呈水平布置。
进一步地，所述进液盘与过滤管道通过螺纹连接。
与现有技术相比，本实用新型具有如下有益效果：通过底板可以方便对储水罐与储物箱进行支撑，通过进液管可以方便水流的输入，通过进液盘可以使水流输送到过滤管道内，第一磁吸片吸附在第一磁吸块上，第二磁吸片吸附在第二磁吸块上，从而方便对过滤海绵进行吸附安装，通过过滤海绵可以方便对水流进行过滤处理，过滤处理后的水流则流入储水罐内，再通过出液泵可以方便水流的排放。
