申请日2016.10.24
公开(公告)日2017.04.19
IPC分类号C02F1/32
摘要
一种废水处理系统组合式灭菌装置，其特征在于，在废水流过的管道上安装由两个串联的灭菌装置，其中一个为金属外壳的灭菌装置，另一个为石英管外壳的灭菌装置，在金属外壳的灭菌装置和石英管外壳的灭菌装置的筒体内分别装有固体灭菌材料，通过二道灭菌装置对废水进行处理，经过二道灭菌装置处理的废水经过出水管流入蓄水池。本实用新型通过串联式的金属外壳的灭菌装置和石英管外壳的灭菌装置对废水进行处理，可以先通过金属管的灭菌装置既进行灭菌处理，又进行系统的降压，然后在石英管外壳的灭菌装置内主要进行二次灭菌，有效避免石英管爆裂的现象出现;提高银钛共负载型光催化材料进行废水处理效果。

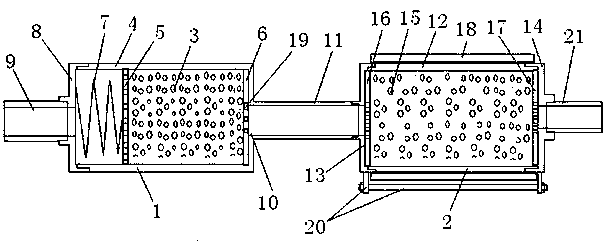

摘要附图
权利要求书
1.一种废水处理系统组合式灭菌装置，其特征在于，在废水流过的管道上安装由两个串联的灭菌装置，其中一个为金属外壳的灭菌装置，另一个为石英管外壳的灭菌装置，在金属外壳的灭菌装置和石英管外壳的灭菌装置的筒体内分别装有固体灭菌材料，通过二道灭菌装置对废水进行处理，经过二道灭菌装置处理的废水经过出水管流入蓄水池。
2.如权利要求1所述的废水处理系统组合式灭菌装置，其特征在于，所述的金属外壳的灭菌装置为压降系统装置，废水经过金属外壳的灭菌装置后出水水头与入口水头形成压降，以保证后面的石英管外壳的灭菌装置处于微压状态;所述的石英管外壳的灭菌装置为微压灭菌系统装置，石英管外壳的灭菌装置的自身压降在0.01MPa以下，且石英管外壳的废水流体压力也在0.02MPa以下，以防止石英管外壳的爆裂。
3.如权利要求2所述的废水处理系统组合式灭菌装置，其特征在于，所述的金属外壳的灭菌装置包括一个金属壳体，在金属壳体内填充有固体灭菌剂，固体灭菌剂密闭在金属壳体内，固体灭菌剂两端由带有滤孔的挡板夹住，且在入水口一头的挡板由弹性压紧装置顶住，使得固体灭菌剂在金属壳体内保持处于致密状态，形成所需要的压差和过滤效果;金属壳体靠入水一头带有盖帽，盖帽一方面方便筒内的固体灭菌剂的安装和更换，另一方面在盖帽上有接头，方便与入水管连接;金属壳体的出口与出水管连接，出水管又连接到石英管外壳的灭菌装置的筒体入口。
4.如权利要求3所述的废水处理系统组合式灭菌装置，其特征在于，所述的固体灭菌剂为银钛共负载型光催化材料制作的固体颗粒，颗粒的大小为2-6mm，颗粒之间在弹性压紧装置的压合下紧密贴在一起。
5.如权利要求3所述的废水处理系统组合式灭菌装置，其特征在于，所述的金属壳体与盖帽之间通过螺纹连接起来，在连接螺纹接口处设有密封圈。
6.如权利要求2所述的废水处理系统组合式灭菌装置，其特征在于，所述的石英管外壳的灭菌装置包括石英管外壳，石英管外壳两端由石英管入口端盖和石英管出口端盖封住，形成一个封闭腔体，在封闭腔体内装有固体灭菌剂，固体灭菌剂在封闭腔体内处于活动游离状态，在封闭腔体内紧靠石英管入口端盖和石英管出口端盖内面分别设有滤网隔板，防止固体灭菌剂从封闭腔体内流出。
7.如权利要求6所述的废水处理系统组合式灭菌装置，其特征在于，所述的石英管入口端盖和石英管出口端盖通过连接杆紧固装置连接，以保证石英管壳体与石英管入口端盖和石英管出口端盖形成密闭连接，石英管壳体形成密闭空腔。
8.如权利要求7所述的废水处理系统组合式灭菌装置，其特征在于，所述的石英管外壳内的固体灭菌剂为银钛共负载型光催化材料制作的固体颗粒，颗粒的大小为2-6mm，固体颗粒的体积占封闭腔体内空体积的1/3，使得固体颗粒在腔体内在废水流过时处于浮游状态，并通过光照作用对废水进行处理。
9.如权利要求8所述的废水处理系统组合式灭菌装置，其特征在于，所述的石英管外壳的外面设有紫外光增强装置，紫外光增强装置套在石英管的外表面上，通过紫外光增强装置发出紫外光，紫外光透过石英管照射在石英管壳体内银钛共负载型光催化材料制作的固体颗粒上，激活银钛共负载型光催化材料对废水进行处理。
说明书
一种废水处理系统组合式灭菌装置
技术领域
本实用新型涉及到一种灭菌装置，尤其是涉及一种循环水或废水处理用的灭菌装置，主要用于循环水或废水系统灭菌;属于环境保护技术领域。
背景技术：
为了保护环境，提高水的利用率，对废水进行加工处理，已经成为人们生产和生活用水中，节约水资源，提高用水率，有效保护环境的必然选择。废水包括工业废水和生活废水两种;通常所说的废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源;其中利用银钛共负载型光催化材料处理废水是一种较为有效的固体灭菌酶处理方式，所述的银钛共负载型光催化材料是以膨胀珍珠岩为载体，采用溶胶凝胶法对其进行负载，制备出不同类型的光催化材料(TiO2-EP、Ag+-TiO2-EP)，并根据不同的条件将固体的银钛共负载型光催化灭菌酶置于废水处理装置中对废水进行处理;但是现有的采用银钛共负载型光催化材料进行废水处理多是在石英管内进行，而由于石英管属于较为脆性的石英材料制成的，耐压性不是很好，所以经常出现石英管炸裂的现象，因此在压差较高的工况场所都不敢使用银钛共负载型光催化材料进行废水处理，使得这种水处理的方法应用受到很大限制。
通过专利检索没发现有与本实用新型相同技术的专利和非专利文献报道，与本实用新型有一定关系的专利和论文主要有以下几个：
1、专利号为CN201210410712.1， 名称为“一种复合银钛催化剂的制备方法”的发明专利，该专利公开了一种污水处理领域中复合银钛催化剂的制备方法，先称取一定质量的硝酸银、四硝酸钛和尿素配成溶液，使Ag+、Ti4+、尿素的摩尔比为2：1：10～4：1：10，溶液中Ag+、Ti4+离子总浓度为4~6mol/L，然后将该溶液倒入水热釜中，将水热釜置于烘箱120~130℃晶化24~36h，冷却至室温，抽滤洗涤至中性，滤饼80~90℃干燥8~12h，得到银钛型类水滑石;最后将得到的银钛型类水滑石在450~550℃下焙烧3~4h，制得具有纳米效应的、可以促进吸附的层状复合银钛催化剂。
2、专利号为CN201521122273.X， 名称为“一种节能光催化氧化有毒废水处理装置”的实用新型专利，该专利公开了一种节能光催化氧化有毒废水处理装置，其特征在于：主要包括紫外LED灯管，纳米二氧化钛玻璃套管，太阳能电板，蓄电池，电源控制器和外接电源，其中紫外LED灯管置于纳米二氧化钛玻璃套管内部，太阳能电板产生的电由蓄电池储存，电源控制器用于太阳能供电和外接电源供电的智能切换。
3、专利号为CN201420440735.1，名称为“一种循环水净化灭菌系统”的实用新型专利，该专利公开了一种循环水净化灭菌系统，其包括蓄水池、供水水泵、超滤过滤器、紫外线杀菌器和回水水泵，蓄水池位于生产线的下方，蓄水池的出水口与供水水泵的进水口连接，供水水泵的出水口与超滤过滤器的进水口连接，超滤过滤器的出水口与紫外线杀菌器的进水口连接，紫外线杀菌器的出水口排出的水作用于生产线，产生的污水回落至蓄水池中;回水水泵的进水口与紫外线杀菌器的进水口连接，回水水泵的出水口与超滤过滤器的出水口连接，回水水泵供水给超滤过滤器用于清洗，超滤过滤器具有一个用于排出清洗过超滤过滤器后的污水的排污口。
上述这些专利和论文虽说都涉及到了一些废水处理的方法或装置，也提出了一些循环水净化灭菌系统的改进技术方案，但仔细分析可以发现这些专利并没有提出改变现有石英管容易炸裂的现状，因此仍将出现前面所述的一些问题，仍有待进一步加以改进。
实用新型内容
本实用新型的目的在于针对现有银钛共负载型光催化材料处理废水所存在的问题，提出一种新的废水处理系统装置，该废水处理系统装置改变了目前单纯以石英管的方式安装银钛共负载型光催化材料的方法，有效解决了石英管爆裂的问题，结构简单，便于安装，易于实现更换。
为了达到这一目的，本实用新型提供了一种废水处理系统组合式灭菌装置，在废水流过的管道上安装由两个串联的灭菌装置，其中一个为金属外壳的灭菌装置，另一个为石英管外壳的灭菌装置，在金属外壳的灭菌装置和石英管外壳的灭菌装置的筒体内分别装有固体灭菌材料，通过二道灭菌装置对废水进行处理，经过二道灭菌装置处理的废水经过出水管流入蓄水池。
进一步地，所述的金属外壳的灭菌装置为压降系统装置，废水经过金属外壳的灭菌装置后出水水头与入口水头形成压降，以保证后面的石英管外壳的灭菌装置处于微压状态;所述的石英管外壳的灭菌装置为微压灭菌系统装置，石英管外壳的灭菌装置的自身压降在0.01MPa以下，且石英管外壳的废水流体压力也在0.02MPa以下，以防止石英管外壳的爆裂。
进一步地，所述的金属外壳的灭菌装置包括一个金属壳体，在金属壳体内填充有固体灭菌剂，固体灭菌剂密闭在金属壳体内，固体灭菌剂两端由带有滤孔的挡板夹住，且在入水口一头的挡板由弹性压紧装置顶住，使得固体灭菌剂在金属壳体内保持处于致密状态，形成所需要的压差和过滤效果;金属壳体靠入水一头带有盖帽，盖帽一方面方便筒内的固体灭菌剂的安装和更换，另一方面在盖帽上有接头，方便与入水管连接;金属壳体的出口与出水管连接，出水管又连接到石英管外壳的灭菌装置的筒体入口。
进一步地，所述的固体灭菌剂为银钛共负载型光催化材料制作的固体颗粒，颗粒的大小为2-6mm，颗粒之间在弹性压紧装置的压合下紧密贴在一起。
进一步地，所述的金属壳体与盖帽之间通过螺纹连接起来，在连接螺纹接口处设有密封圈。
进一步地，所述的石英管外壳的灭菌装置包括石英管外壳，石英管外壳两端由石英管入口端盖和石英管出口端盖封住，形成一个封闭腔体，在封闭腔体内装有固体灭菌剂，固体灭菌剂在封闭腔体内处于活动游离状态，在封闭腔体内紧靠石英管入口端盖和石英管出口端盖内面分别设有滤网隔板，防止固体灭菌剂从封闭腔体内流出。
进一步地，所述的石英管入口端盖和石英管出口端盖通过连接杆紧固装置连接，以保证石英管壳体与石英管入口端盖和石英管出口端盖形成密闭连接，石英管壳体形成密闭空腔。
进一步地，所述的石英管外壳内的固体灭菌剂为银钛共负载型光催化材料制作的固体颗粒，颗粒的大小为2-6mm，固体颗粒的体积占封闭腔体内空体积的1/3，使得固体颗粒在腔体内在废水流过时处于浮游状态，并通过光照作用对废水进行处理。
进一步地，所述的石英管外壳的外面设有紫外光增强装置，紫外光增强装置套在石英管的外表面上，通过紫外光增强装置发出紫外光，紫外光透过石英管照射在石英管壳体内银钛共负载型光催化材料制作的固体颗粒上，激活银钛共负载型光催化材料对废水进行处理。
本实用新型的优点在于：
本实用新型通过串联式的金属外壳的灭菌装置和石英管外壳的灭菌装置对废水进行处理，可以先通过金属管的灭菌装置既进行灭菌处理，又进行系统的降压，然后在石英管外壳的灭菌装置内主要进行二次灭菌;这样有如下一些好处：
1)可以有效避免石英管爆裂的现象出现;
2)可有效利用银钛共负载型光催化材料进行废水处理，提高处理效果;
3)可使用紫外光进行增益处理，提高银钛共负载型光催化材料作用;
4)进行串联处理可以实现多级的串联，从而保证废水处理的质量。
