申请日2016.11.21
公开(公告)日2017.02.15
IPC分类号B02C18/10; F26B1/00; F26B11/12; F26B21/00; F26B25/04; F26B5/12; F26B25/00
摘要
本发明提供了一种带有破碎装置的污泥快速干燥设备，包括罐体;所述罐体内部通过隔板分隔成破碎腔和干燥腔;所述破碎腔中设置有破碎装置;破碎腔底部侧壁上设置有排杂管;所述干燥腔中设置有螺旋搅拌器和鼓风干燥装置;所述螺旋搅拌器由螺旋搅拌叶、挡边和刮料板组成;所述鼓风干燥装置由传动盒、第二电机、进气管、第二旋转轴和喷气板组成;干燥腔侧壁上镶嵌有电加热器;罐体底部侧壁上设置有排料管;罐体外表面设置有夹套;所述夹套底部侧壁上设置有抽湿装置;本发明通过破碎装置对结块的污泥进行破碎处理;通过螺旋搅拌器起到对污泥进行循环搅拌的目的;通过鼓风干燥装置利于热空气和污泥进行均匀接触，便于污泥进行均匀干燥。
权利要求书

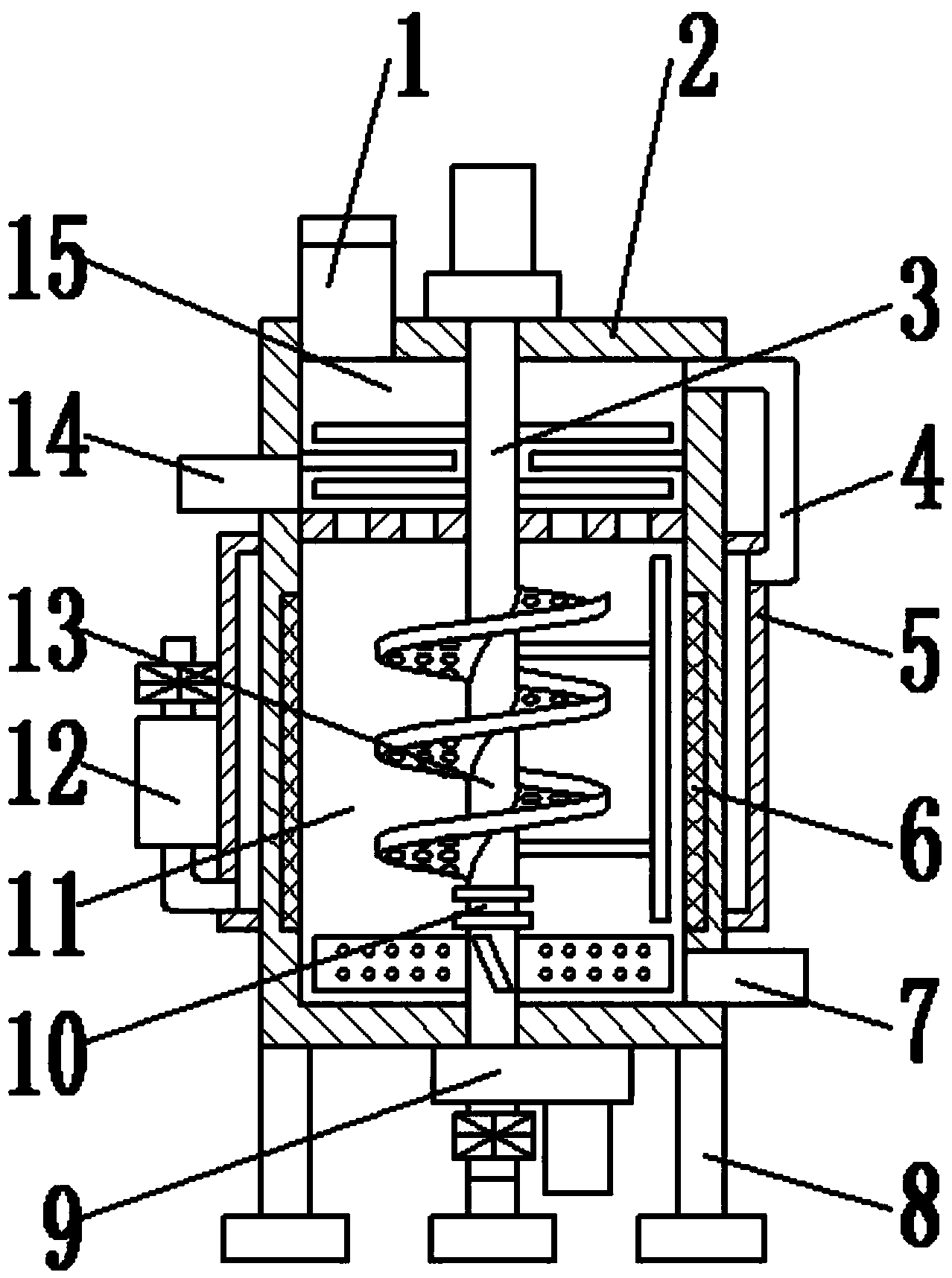

1.一种带有破碎装置的污泥快速干燥设备，包括罐体(2);所述罐体(2)设置成空心圆柱体，由不锈钢制成，内部通过隔板(22)分隔成破碎腔(15)和干燥腔(11);所述隔板(22)上均布有若干落料孔(20);罐体(2)顶面设置有进料管(1);所述破碎腔(15)中设置有破碎装置(3);所述破碎装置(3)由第一电机(16)、第一旋转轴(21)、定刀片(19)和旋转刀片(18)组成;其特征在于，所述第一电机(16)通过减速器(17)与第一旋转轴(21)连接，且第一电机(16)和减速器(17)固定在罐体(2)顶面上;所述第一旋转轴(21)穿过隔板(22)延伸到干燥腔(11)中，且第一旋转轴(21)上固定有旋转刀片(18);所述定刀片(19)与罐体(2)内壁固定连接;破碎腔(15)底部侧壁上设置有排杂管(14);所述干燥腔(11)中设置有螺旋搅拌器(13)和鼓风干燥装置(9);所述螺旋搅拌器(13)由螺旋搅拌叶(26)、挡边(23)和刮料板(24)组成;所述螺旋搅拌叶(26)固定在第一旋转轴(21)上，且螺旋搅拌叶(26)端部与挡边(23)固定连接;螺旋搅拌叶(26)表面均布有若干通孔(27);所述刮料板(24)通过固定杆(25)与第一旋转轴(21)固定连接;所述鼓风干燥装置(9)由传动盒(32)、第二电机(33)、进气管(34)、第二旋转轴(37)和喷气板(28)组成;所述传动盒(32)固定在罐体(2)下表面，且传动盒(32)内部设置有第一齿轮(31)和第二齿轮(36);所述第一齿轮(31)与第二电机(33)的主轴固定连接;所述第二电机(33)固定在传动盒(32)下表面;所述第二齿轮(36)与第一齿轮(31)相互啮合，且第二齿轮(36)顶部与第二旋转轴(37)固定连接，底部与进气管(34)活动连接;所述第二旋转轴(37)顶部通过双面轴承(10)与第一旋转轴(21)连接;第二旋转轴(37)上固定有喷气板(28);所述喷气板(28)设置有四片，且四片相互垂直设置;喷气板(28)、第二旋转轴(37)和第二齿轮(36)内部设置有流道(29);所述进气管(34)与传动盒(32)固定连接，且进气管(34)上设置有热风机(35);干燥腔(11)侧壁上镶嵌有电加热器(6);罐体(2)底部侧壁上设置有排料管(7);罐体(2)外表面设置有夹套(5);所述夹套(5)顶部侧壁与导气管(4)的一端连通;所述导气管(4)的另一端与罐体(2)顶部侧壁连通;所述夹套(5)底部侧壁上设置有抽湿装置(12);所述抽湿装置(12)由抽湿管(40)、过滤罐(39)和抽湿机(38)组成;所述抽湿管(30)一端与夹套(5)连通，且抽湿管(30)上设置有过滤罐(39)和抽湿机(38);所述过滤罐(39)内部设置有三层活性炭吸附板(41);罐体(2)底面设置有支架(8);所述喷气板(28)与铅垂面成30度夹角，且喷气板(28)表面均布有若干喷气孔(30)，所述支架(8)底部设置成圆盘形，表面覆盖有防滑橡胶。
2.根据权利要求1所述的带有破碎装置的污泥快速干燥设备，其特征在于，所述进料管(1)开口处设置有密封盖。
3.根据权利要求1所述的带有破碎装置的污泥快速干燥设备，其特征在于，所述旋转刀片(18)在第一旋转轴(21)上设置有两层，每层设置有两片。
4.根据权利要求3所述的带有破碎装置的污泥快速干燥设备，其特征在于，两片旋转刀片(18)设置在同一直线上;两层旋转刀片(18)之间设置有定刀片(19)。
说明书
一种带有破碎装置的污泥快速干燥设备
技术领域
本发明涉及一种污泥干燥机械，具体是一种带有破碎装置的污泥快速干燥设备。
背景技术
污泥含有丰富的养分，不仅能增加土壤氮、磷、钾养分，还能改善土壤的板结、碱化等性状，我国作为一个发展中的国家，又是一个农业大国，因此从经济与资源利用考虑，污泥的土地利用特别一种符合我国国情的方式。而污泥干燥机是一种在设备内部设置搅拌桨，使潮湿的污泥在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的。污泥干燥机广泛应用于活性污泥、下水污泥、石化污泥、造纸污泥印染污泥、制革污泥、电镀污泥、城市污水厂污泥、油田污泥、生物发酵菌等各种污泥及各种酒糟等高湿物料干燥。但传统的污泥干燥机在螺旋桨叶搅拌污泥时，结构不稳定，搅拌叶片承力不均匀，功耗较大，且污泥受热干燥接触面较小，易造成污泥干燥不均匀，影响污泥干燥效率。
发明内容
本发明的目的在于提供一种带有破碎装置的污泥快速干燥设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种带有破碎装置的污泥快速干燥设备，包括罐体;所述罐体设置成空心圆柱体，由不锈钢制成，内部通过隔板分隔成破碎腔和干燥腔;所述隔板上均布有若干落料孔;罐体顶面设置有进料管;所述破碎腔中设置有破碎装置;所述破碎装置由第一电机、第一旋转轴、定刀片和旋转刀片组成;所述第一电机通过减速器与第一旋转轴连接，且第一电机和减速器固定在罐体顶面上;所述第一旋转轴穿过隔板延伸到干燥腔中，且第一旋转轴上固定有旋转刀片;所述旋转刀片在第一旋转轴上设置有两层，每层设置有两片，且两片旋转刀片设置在同一直线上;两层旋转刀片之间设置有定刀片;所述定刀片与罐体内壁固定连接;破碎腔底部侧壁上设置有排杂管;所述干燥腔中设置有螺旋搅拌器和鼓风干燥装置;所述螺旋搅拌器由螺旋搅拌叶、挡边和刮料板组成;所述螺旋搅拌叶固定在第一旋转轴上，且螺旋搅拌叶端部与挡边固定连接;螺旋搅拌叶表面均布有若干通孔;所述刮料板通过固定杆与第一旋转轴固定连接;所述鼓风干燥装置由传动盒、第二电机、进气管、第二旋转轴和喷气板组成;所述传动盒固定在罐体下表面，且传动盒内部设置有第一齿轮和第二齿轮;所述第一齿轮与第二电机的主轴固定连接;所述第二电机固定在传动盒下表面;所述第二齿轮与第一齿轮相互啮合，且第二齿轮顶部与第二旋转轴固定连接，底部与进气管活动连接;所述第二旋转轴顶部通过双面轴承与第一旋转轴连接;第二旋转轴上固定有喷气板;所述喷气板设置有四片，且四片相互垂直设置;喷气板、第二旋转轴和第二齿轮内部设置有流道;所述进气管与传动盒固定连接，且进气管上设置有热风机;干燥腔侧壁上镶嵌有电加热器;罐体底部侧壁上设置有排料管;罐体外表面设置有夹套;所述夹套顶部侧壁与导气管的一端连通;所述导气管的另一端与罐体顶部侧壁连通;所述夹套底部侧壁上设置有抽湿装置;所述抽湿装置由抽湿管、过滤罐和抽湿机组成;所述抽湿管一端与夹套连通，且抽湿管上设置有过滤罐和抽湿机;所述过滤罐内部设置有三层活性炭吸附板;罐体底面设置有支架。
作为本发明进一步的方案：所述进料管开口处设置有密封盖。
作为本发明进一步的方案：所述喷气板与铅垂面成30度夹角，且喷气板表面均布有若干喷气孔。
作为本发明再进一步的方案：所述支架底部设置成圆盘形，表面覆盖有防滑橡胶。
与现有技术相比，本发明的有益效果是：
本发明通过破碎装置的设置，利用第一电机驱动第一旋转轴旋转，第一旋转轴带动旋转刀片与定刀片相对转动，对结块的污泥进行破碎处理，利于提高对污泥的干燥程度和干燥速度;通过螺旋搅拌器的设置，利用螺旋搅拌叶和挡边将干燥腔底部的污泥提升到干燥腔顶部，通过离心力的作用将污泥从新甩回的干燥腔底部，起到对污泥进行循环搅拌的目的，利于热量的传递，提高污泥的干燥均匀度;通过刮料板的设置，将黏附在罐体内壁上的污泥刮下，便于电加热器的热量传递，利于污泥的快速干燥;通过鼓风干燥装置中热风机将热空气从进风管鼓入到喷气板中，利用喷气板表面均布的喷气孔喷出，便于扩大热空气的喷洒面积，利于和污泥进行均匀接触，且通过第二电机驱动倾斜设置的喷气板旋转，对污泥进行搅拌，便于污泥进行均匀干燥;通过电加热器辅助鼓风干燥装置对污泥进行干燥，可对污泥进行快速干燥;通过抽湿装置的设置，用于将污泥干燥过程中产生的湿气抽出，便于加快污泥的干燥速度，且通过活性炭吸附板对湿气中的异味进行吸附，防止异味直接排放到空气中污染环境。
