申请日2016.10.20
公开(公告)日2017.04.12
IPC分类号B01D35/12
摘要
本实用新型公开了一种化妆品废水的处理装置，涉及化妆品生产设备技术领域，包括沉降槽、机架装置、滤吸装置和抽吸装置，机架装置包括支杆、过滤转机、抽吸仓和抽吸口，抽吸装置包括抽吸机、隔板和出水管，滤吸装置包括滤吸框架、滤网、滤吸仓、滤吸口、中滤吸管、侧滤吸管、上滤吸管口和下滤吸管口;本实用新型通过抽吸机形成负压环境，多个空心的滤吸框架在转动中分别依次与抽吸机连通，将经过滤网过滤的废水沿滤吸仓、上滤吸管口或下滤吸管口、中滤吸管或侧滤吸管、滤吸框架、安装仓抽入，最后由出水管排出，装置设置在沉降池中，可以将沉降处理过后未能除去的呈现漂浮状态或悬浮絮状的有害物质除去，避免直接排放对环境造成危害。

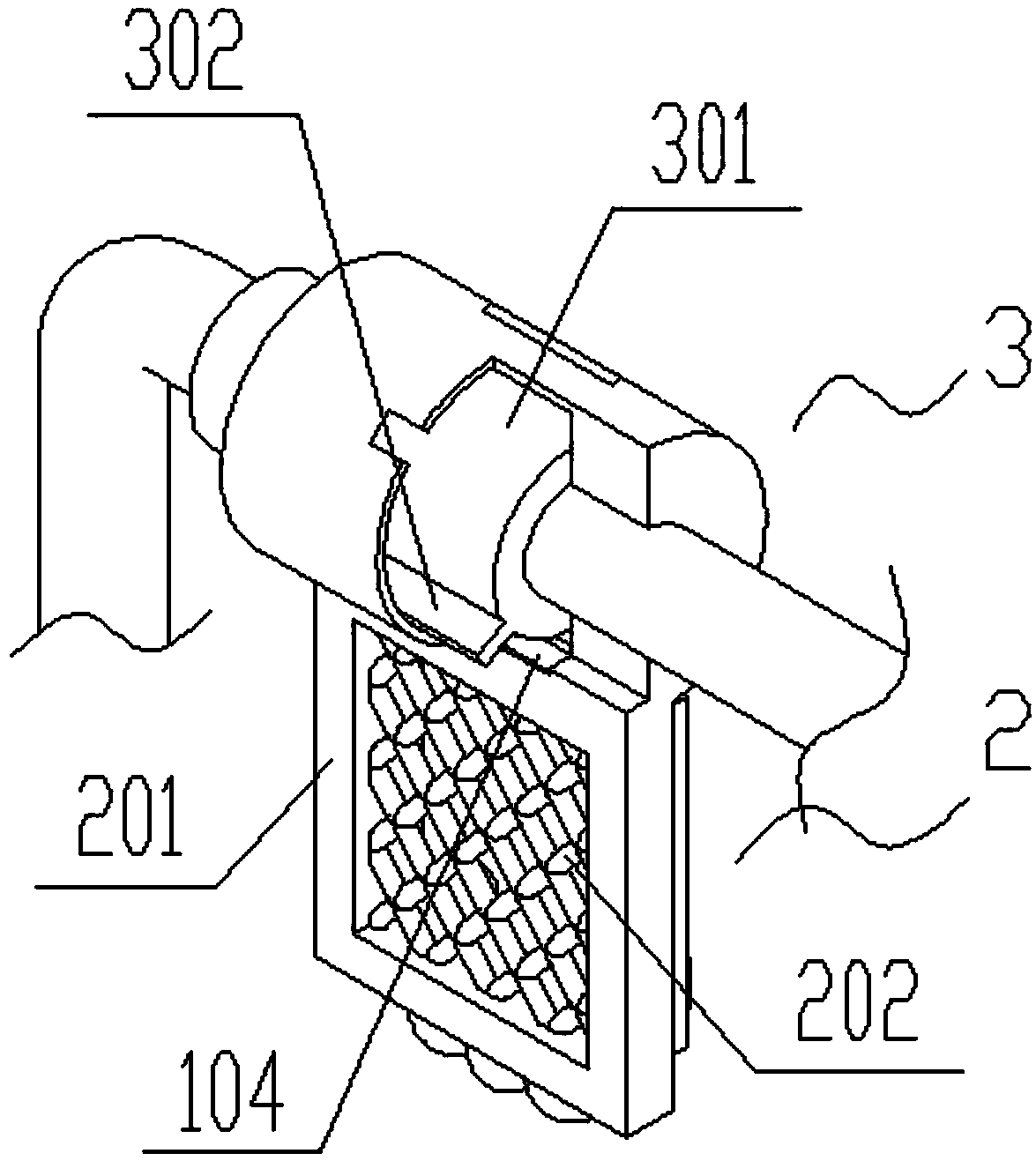

摘要附图
权利要求书
1.一种化妆品废水的处理装置，包括沉降槽，其特征在于：还包括机架装置(1)、滤吸装置(2)和抽吸装置(3)，所述机架装置(1)包括支杆(101)、过滤转机(102)、抽吸仓(103)和抽吸口(104)，所述支杆(101)底端固定连接于沉降槽内底部，顶端固定连接有过滤转机(102)，所述过滤转机(102)的输出轴固定连接有抽吸仓(103)，所述抽吸仓(103)为圆柱结构，其内部设有圆柱状的安装仓，安装仓侧面设有抽吸口(104);
所述抽吸装置(3)包括抽吸机(301)、隔板(302)和出水管(303)，所述出水管(303)通过轴承与抽吸仓(103)转动连接，其一端固定连接有抽吸机(301)并与抽吸机(301)的出水口连通，另一端固定连接并连通有排水池，所述抽吸机(301)设置于安装仓内;所述抽吸机(301)底部对称设有两个隔板(302)，两隔板(302)之间设有进水口，所述两个隔板(302)与安装仓配合密封连接;
所述滤吸装置(2)包括滤吸框架(201)、滤网(202)、滤吸仓(203)、滤吸口(204)、中滤吸管(205)、侧滤吸管(206)、上滤吸管口(207)和下滤吸管口(208)，所述滤吸框架(201)为方框状空心腔体结构，与抽吸仓(103)固定连接，其方框内可拆卸连接有滤网(202)，顶部设有滤吸口(204)并通过滤吸口(204)和抽吸口(104)与安装仓和抽吸机(301)的进水口连通;所述滤吸框架(201)后侧固定连接有滤吸仓(203)，所述滤吸仓(203)后侧面顶部中间位置设有上滤吸管口(207)，后侧面底部两侧对称设有两个下滤吸管口(208);所述滤吸框架(201)底部中间位置固定连接并连通有中滤吸管(205)，中滤吸管(205)两侧位置对称固定连接并连通有两个侧滤吸管(206);所述中滤吸管(205)连通有上滤吸管口(207)，所述两个侧滤吸管(206)分别连通有两个下滤吸管口(208)。
2.根据权利要求1所述的一种化妆品废水的处理装置，其特征在于：所述抽吸仓(103)固定均布连接有至少三个滤吸框架(201)。
3.根据权利要求2所述的一种化妆品废水的处理装置，其特征在于：所述抽吸仓(103)的安装仓侧面根据滤吸框架(201)的数量和位置，相应均布设有至少三个抽吸口(104)。
4.根据权利要求2所述的一种化妆品废水的处理装置，其特征在于：所述两个隔板(302)之间的夹角与相邻两个滤吸框架(201)之间的夹角相等。
说明书
一种化妆品废水的处理装置
技术领域
本实用新型涉及化妆品生产设备技术领域，具体涉及一种化妆品废水的处理装置。
背景技术
化妆品指施用到使用者身体表面，特别是施用在角蛋白表面(如皮肤、头发)上的液体、凝胶、霜和乳液，被广泛应用于现代生活中头发和皮肤的清洁和养护领域。化妆品的生产过程中，会产生大量废水，废水中含有防腐剂、杂质、硅酮等物质，直接排放会对环境造成影响。沉降是化妆品生产废水常用的净化方法之一，虽然大量有害物质因沉降而得以去除，但仍旧有部分呈现漂浮状态或悬浮絮状的有害物质不能被除去，直接排放将对环境造成危害。
实用新型内容
(一)解决的技术问题
本实用新型所要解决的技术问题是提供了一种化妆品废水的处理装置，以克服化妆品废水在沉降后仍旧含有部分呈现漂浮状态或悬浮絮状的有害物质未被除去，直接排放将对环境造成危害的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种化妆品废水的处理装置，包括沉降槽，还包括机架装置、滤吸装置和抽吸装置，所述机架装置包括支杆、过滤转机、抽吸仓和抽吸口，所述支杆底端固定连接于沉降槽内底部，顶端固定连接有过滤转机，所述过滤转机的输出轴固定连接有抽吸仓，所述抽吸仓为圆柱结构，其内部设有圆柱状的安装仓，安装仓侧面设有抽吸口;
所述抽吸装置包括抽吸机、隔板和出水管，所述出水管通过轴承与抽吸仓转动连接，其一端固定连接有抽吸机并与抽吸机的出水口连 通，另一端固定连接并连通有排水池，所述抽吸机设置于安装仓内;所述抽吸机底部对称设有两个隔板，两隔板之间设有进水口，所述两个隔板与安装仓配合密封连接;
所述滤吸装置包括滤吸框架、滤网、滤吸仓、滤吸口、中滤吸管、侧滤吸管、上滤吸管口和下滤吸管口，所述滤吸框架为方框状空心腔体结构，与抽吸仓固定连接，其方框内可拆卸连接有滤网，顶部设有滤吸口并通过滤吸口和抽吸口与安装仓和抽吸机的进水口连通;所述滤吸框架后侧固定连接有滤吸仓，所述滤吸仓后侧面顶部中间位置设有上滤吸管口，后侧面底部两侧对称设有两个下滤吸管口;所述滤吸框架底部中间位置固定连接并连通有中滤吸管，中滤吸管两侧位置对称固定连接并连通有两个侧滤吸管;所述中滤吸管连通有上滤吸管口，所述两个侧滤吸管分别连通有两个下滤吸管口。
进一步的，所述抽吸仓固定均布连接有至少三个滤吸框架。
进一步的，所述抽吸仓的安装仓侧面根据滤吸框架的数量和位置，相应均布设有至少三个抽吸口。
进一步的，所述两个隔板之间的夹角与相邻两个滤吸框架之间的夹角相等。
(三)有益效果
本实用新型提供了一种化妆品废水的处理装置，通过抽吸机形成负压环境，多个空心的滤吸框架在转动中分别依次与抽吸机连通，将经过滤网过滤的废水沿滤吸仓、上滤吸管口或下滤吸管口、中滤吸管或侧滤吸管、滤吸框架、安装仓抽入，最后由出水管排出，装置设置在沉降池中，可以将沉降处理过后未能除去的呈现漂浮状态或悬浮絮状的有害物质除去，避免直接排放对环境造成危害。
