申请日2016.10.20
公开(公告)日2017.04.12
IPC分类号C02F11/12; F26B17/20; F26B21/14; F26B25/04
摘要
本实用新型公开了一种城市生活污水处理厂剩余污泥干燥装置，包括：污泥斗、加料器、过热蒸汽干燥腔、干燥箱、螺杆、传动机构、干燥箱、上盖、箱体、搅拌器、出料口、锁气器、过热蒸汽入口、排气管。与现有技术相比，本实用新型的有益效果在于：本实用新型结构简单，脱水效率高，换热效果好，污泥在干燥过程中不易结块，不易粘壁。

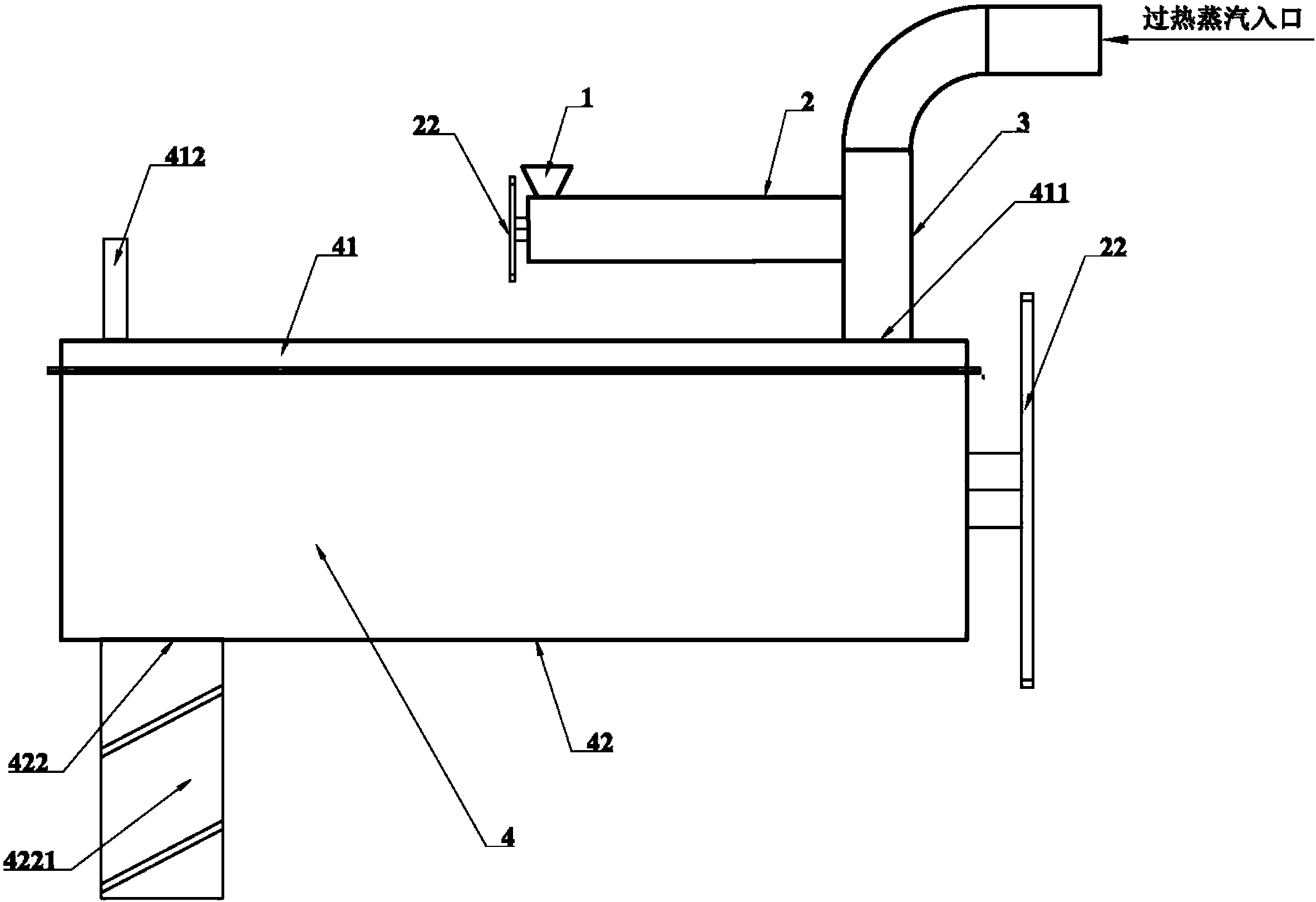

摘要附图
权利要求书
1.一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：包括：(1)污泥斗、(2)加料器、(3)过热蒸汽干燥腔、(4)干燥箱、(21)螺杆、(22)传动机构、(4)干燥箱、(41)上盖、(42)箱体、(421)搅拌器、(422)出料口、(4221)锁气器、(411)过热蒸汽入口、(412)排气管。
2.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：所述的加料器的中心轴向安装有所述的螺杆。
3.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：所述的干燥箱由所述的上盖和所述的箱体组成，所述的上盖和所述的箱体通过铰链和螺纹紧固件固定连接，接触面采用楔形槽密封面密封，所述的箱体轴向安装有所述的搅拌器。
4.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：所述的传动机构优选为链式传动机构。
5.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：所述的搅拌器为桨叶式搅拌器。
6.根据权利要求1所述的一种城市生活污水处理厂剩余污泥干燥装置，其特征在于：所述的锁气器为重锤式锁气器。
说明书
一种城市生活污水处理厂剩余污泥干燥装置
技术领域
本实用新型涉及一种污泥干化装置，属环保技术领域，尤其涉及一种城市生活污水处理厂剩余污泥干燥装置。
背景技术
我国城市生活污水处理厂广泛采用活性污泥法，该工艺具有运行稳定，水力负荷大，运行成本低的优点，但是，该工艺运行期间同时又会产生大量的剩余污泥，这些污泥中含有大量的有机物、纤维质、蛋白质等，具有广阔的资源化和能源化利用前景。但是，城市生活污水处理厂剩余污泥的含水率在99.5%左右，即使经城市生活污水处理厂脱水车间脱水后的污泥，其含水率依然在80%左右，这一现状大大制约了城市生活污水处理厂剩余污泥的资源化和能源化利用，因此，需要对城市生活污水处理厂初步脱水的污泥进一步干燥，降低其含水率。常用的污泥干化技术有污泥干化场、太阳能干化和外加热源干化，污泥干化场和太阳能干化技术通过自然通风、重力作用和太阳能对污泥进行干化，这类技术的主要缺点是干化时间长，效率低，易受天气和气候的影响，易造成空气污染。外加热源干化技术则需要提供额外的热源，加速污泥中水分的蒸发，实现污泥的干化，这类技术需要额外提供热源，当污泥干化场附近有工业余热时可以优先使用，在缺乏工业余热的情况下，可以通过优化能源供给方式、改良干化工艺提高干化效果、降低能源消耗。过热蒸汽干燥是一项新的干燥技术，它利用过热蒸汽直接与被干物料接触而去除水分的一种干燥方式，以过热蒸汽作为干燥介质的一种对流干燥方式，特别适合含水率高、数量巨大及价值较低的产品的干燥处理，适用于剩余污泥的干燥。但是，由于污泥是一种含水率高、粘性大、疏松多孔的膏状物质，传统的污泥过热蒸汽干燥装置在干燥后期易发生粘壁结块现象，严重的阻碍了污泥内部水分的干燥。因此，本实用新型通过干燥装置结构设计，克服过热蒸汽干燥过程中结块、粘壁现象。
实用新型内容
本实用新型的目的就在于为了解决现有城市生活污水剩余污泥干化装置能耗高、脱水效率低、干燥过程中易于粘壁、结块的缺点而提供一种城市生活污水处理厂剩余污泥干燥装置。
本实用新型通过以下技术方案来实现上述目的：一种城市生活污水处理厂剩余污泥干燥装置，包括污泥斗1、加料器2、过热蒸汽干燥腔3、干燥箱4组成，其中，加料器的2中心轴向安装有螺杆21，螺杆21末端设有传动机构22，干燥箱4由上盖41和箱体42组成，箱体42的轴向安装有搅拌器421，箱体42的末端底部设有出料口422，出料口设有锁气器4221，上盖41上设有过热蒸汽入口411和排气管412。
污泥斗1通过法兰密封连接于加料器2，加料器2的末端与过热蒸汽干燥腔3通过法兰密封连接，过热蒸汽干燥腔3与干燥箱4通过法兰密封连接于过热蒸汽入口411，排气管412于上盖41通过法兰密封连接，出料口422与箱体42、出料口422与翻板式阀门4221均采用法兰密封连接，排气管412通过法兰密封连接上盖41，上盖41和箱体42通过铰链和螺纹紧固件固定连接，接触面采用楔形槽密封面密封。
所述的加料器为螺旋加料器。
所述的传动机构优选为链式传动机构。
所述的搅拌器为桨叶式搅拌器。
所述的锁气器为重锤式锁气器。
本实用新型的有益效果在于：本实用新型结构简单，脱水效率高，换热效果好，污泥在干燥过程中不易结块，不易粘壁。
