申请日2016.11.21
公开(公告)日2017.02.15
IPC分类号B01D21/00; B01D21/02; B01D21/24
摘要
本发明公开了一种深孔电火花废水过滤箱，包括挡流板、活动挡板、过滤挡板以及设有进水口和出水口的箱体，所述挡流板固定于箱体内，且挡流板位于进水口的一侧，活动挡板和过滤挡板均插接于箱体内，且活动挡板位于挡流板和过滤挡板之间，所述挡流板与活动挡板之间形成有第一污水池，活动挡板与过滤挡板之间形成有第二污水池，过滤挡板与箱体内壁之间形成有第三污水池。本发明将黑色污水经过三次沉定和一次过滤，使排放的污水达到透明的废水，符合环保要求。
权利要求书

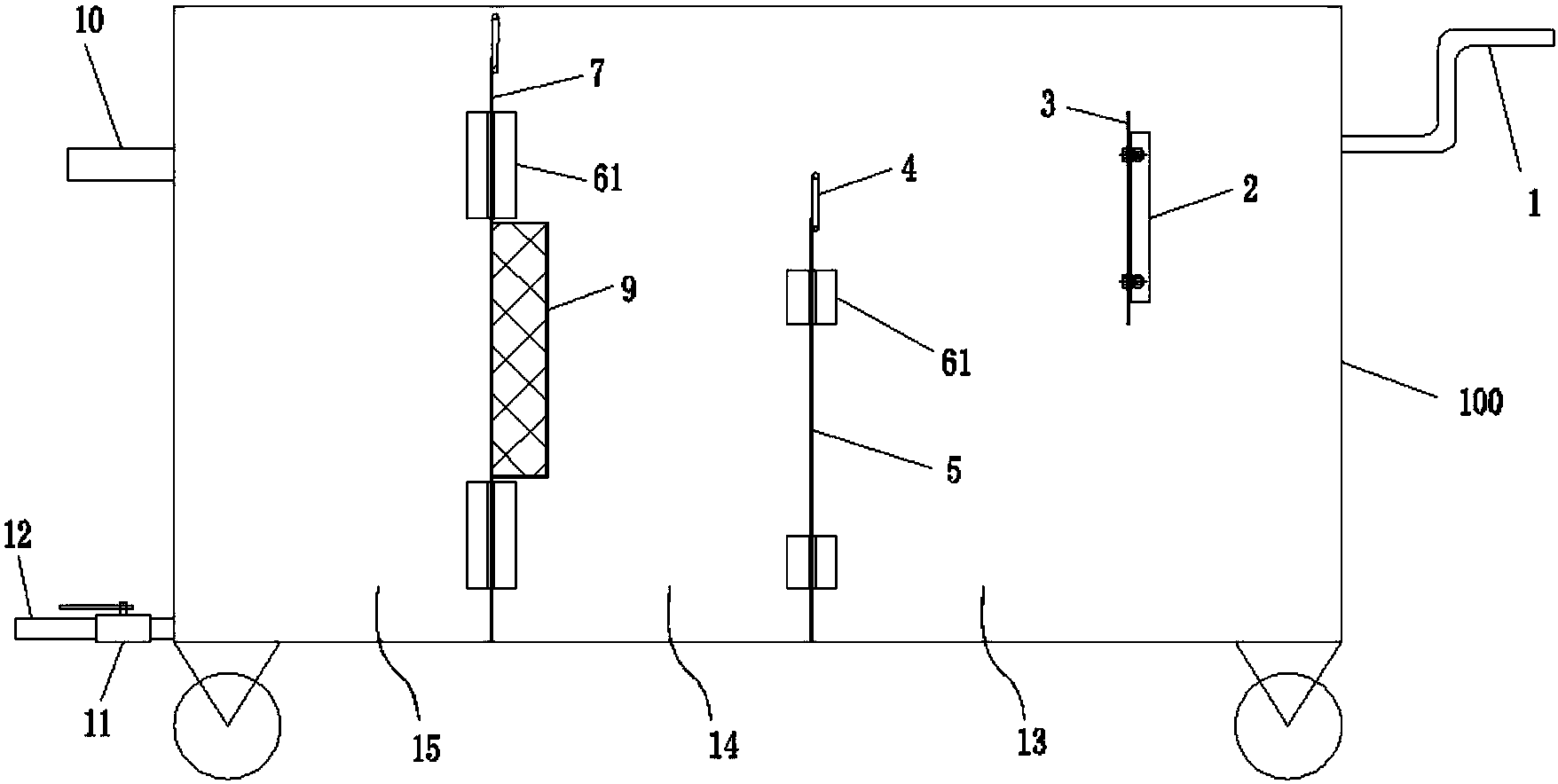

1.一种深孔电火花废水过滤箱，其特征在于：包括挡流板(3)、活动挡板(5)、过滤挡板(7)以及设有进水口(1)和出水口(10)的箱体(100)，所述挡流板(3)固定于箱体(100)内，且挡流板(3)位于进水口(1)的一侧，活动挡板(5)和过滤挡板(7)均插接于箱体(100)内，且活动挡板(5)位于挡流板(3)和过滤挡板(7)之间，所述挡流板(3)与活动挡板(5)之间形成有第一污水池(13)，活动挡板(5)与过滤挡板(7)之间形成有第二污水池(14)，过滤挡板(7)与箱体(100)内壁之间形成有第三污水池(15);
所述箱体(100)上且位于出水口(10)的下方设有泄水口(12)。
2.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述过滤挡板(7)上设有过滤器(9)。
3.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述箱体(100)的内壁上固定连接有直角固定板(2)，挡流板(3)固定于该直角固定板(2)上。
4.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述箱体(100)的内壁上用于插接活动挡板(5)和过滤挡板(7)的插座(61)，该插座(61)上设有插槽。
5.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述活动挡板(5)和过滤挡板(7)的顶端均设有把手(4)。
6.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述泄水口(12)上设有泄水球阀(11)。
7.如权利要求1所述的深孔电火花废水过滤箱，其特征在于：所述箱体(100)采用不锈钢材料制成。
说明书
一种深孔电火花废水过滤箱
技术领域：
本发明涉及一种深孔电火花废水过滤箱。
背景技术：
原用的过滤箱只有两个沉定池，污水从进水口直接喷进第一个沉定池，在喷涌力量的作用下，迅速从第一个沉定池表面流过，来不及有效沉定就翻过两沉定池之间的固定隔板流入第二个沉定池，在第二个沉定池内没有有效地减速和沉定就直接从排水口排出，排出的还是黑色的污水，起不到有效地废水处理。没有泄水口，同时两沉定池之间的固定隔板妨碍清洗过滤箱，每次要翻倒清理非常麻烦。箱体是铁皮刷漆制成，长时间装水就上锈，用不到三年就要换新的过滤箱，成本较高。
因此，确有必要对现有技术进行改进以解决现有技术之不足。
发明内容：
本发明是为了解决上述现有技术存在的问题而提供一种深孔电火花废水过滤箱。
本发明所采用的技术方案有：一种深孔电火花废水过滤箱，包括挡流板、活动挡板、过滤挡板以及设有进水口和出水口的箱体，所述挡流板固定于箱体内，且挡流板位于进水口的一侧，活动挡板和过滤挡板均插接于箱体内，且活动挡板位于挡流板和过滤挡板之间，所述挡流板与活动挡板之间形成有第一污水池，活动挡板与过滤挡板之间形成有第二污水池，过滤挡板与箱体内壁之间形成有第三污水池;
所述箱体上且位于出水口的下方设有泄水口。
进一步地，所述过滤挡板上设有过滤器。
进一步地，所述箱体的内壁上固定连接有直角固定板，挡流板固定于该直角固定板上。
进一步地，所述箱体的内壁上用于插接活动挡板和过滤挡板的插座，该插座上设有插槽。
进一步地，所述活动挡板和过滤挡板的顶端均设有把手。
进一步地，所述泄水口上设有泄水球阀。
进一步地，所述箱体采用不锈钢材料制成。
本发明具有如下有益效果：
1)本发明将黑色污水经过三次沉定和一次过滤，使排放的污水达到透明的废水，符合环保要求;
2)本发明中的活动挡板和过滤挡板均活动插接于箱体内，便于拆卸，在清理箱体内过滤下来的杂质时，抽出两块挡板，使清洗方便省时省力;
3)本发明中的箱体采用不锈钢材料制成，不会上锈，抗锈腐，使用年限长。
