养猪场处理后污水水质监测方法

发布时间：2018-1-17 14:12:59  中国污水处理工程网

　　申请日2016.10.20

　　公开(公告)日2017.04.12

　　IPC分类号G01N33/18

　　摘要

　　本发明公开了一种大型养猪场处理后的污水水质监测方法，包括计算机，无线接收器和m个水质检测装置;每个水质检测装置均包括壳体，设于壳体内的处理器和无线发射器，设于壳体下部的重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器;每个水质检测装置的处理器分别与无线发射器、重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器电连接;计算机与无线接收器电连接。本发明具有检测灵敏度高，准确性好的特点。

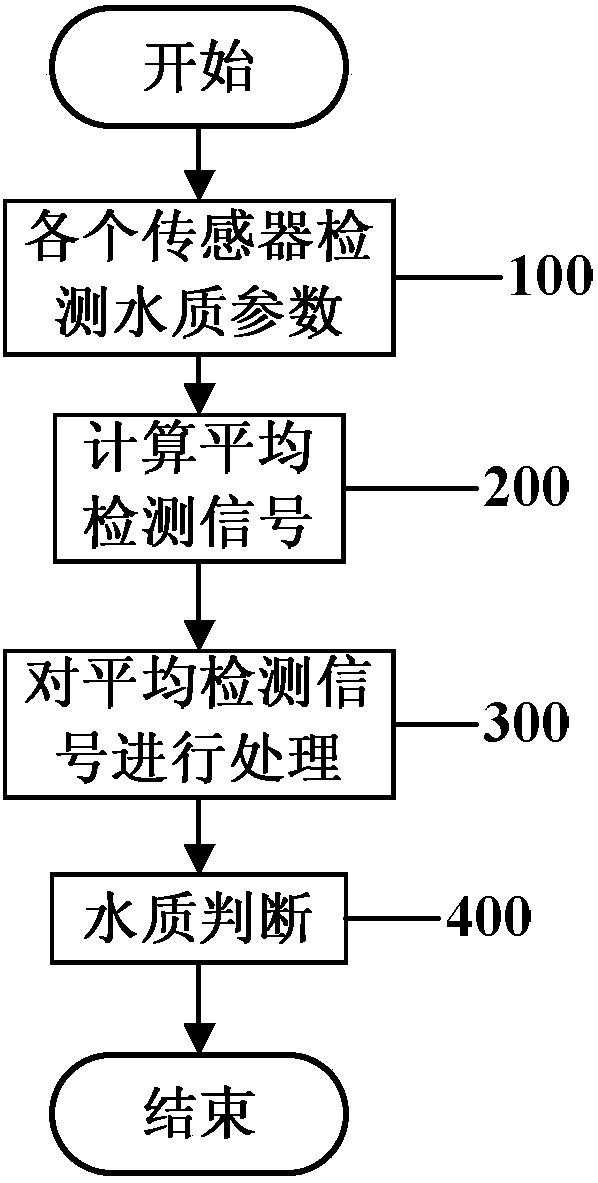

　　摘要附图



　　权利要求书

　　1.一种大型养猪场处理后的污水水质监测方法，其特征是，包括计算机(1)，无线接收器(2)和m个水质检测装置;每个水质检测装置均包括壳体，设于壳体内的处理器(3)和无线发射器(4)，设于壳体下部的重金属传感器(5)、一氯胺传感器(6)、余氯传感器(7)、pH值传感器(8)、臭氧传感器(9)、COD生物传感器(10)、浊度传感器(101)、氨氮传感器(102)和亚硝氮传感器(103);每个水质检测装置的处理器分别与无线发射器、重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器电连接;计算机与无线接收器电连接;

　　包括如下步骤：

　　(1-1)每个水质检测装置的处理器控制各个传感器分别开始检测;

　　(1-2)每个水质检测装置的无线发射器发射各个传感器的检测信号，计算机计算每种传感器的平均检测信号;

　　(1-3)对每种传感器的平均检测信号均进行如下处理：

　　对于平均检测信号中的每个时刻t，计算机计算t-T时刻至t时刻的电压幅度均值VU(t)、电压幅度最大值MA(t)和电压幅度最小值MI(t);

　　设定

　　$V1\left(t\right)=\left\{\begin{array}{cc}\theta \left(t\right)& MA\left(t\right)\&GreaterEqual;MI\left(t\right)\\ 360-\theta \left(t\right)& MA\left(t\right)<MI\left(t\right)\end{array}\right.,$

　　$V2\left(t\right)=1-\frac{5}{\left(\right|VU\left(t\right)|+|MA\left(t\right)|+|MI\left(t\right)\left|\right)}min\left(VU\right(t),MA(t),MI(t\left)\right),$

　　$V3\left(t\right)=0.45\sqrt{n^2\left(t\right)+{\mathrm{MA}}^2\left(t\right)+{\mathrm{MI}}^2\left(t\right)},$

　　$V\left(t\right)=\sqrt{\frac{V1\left(t\right)+\sqrt{V{2}^2\left(t\right)-V{3}^2\left(t\right)}}{V1\left(t\right)-\sqrt{V{2}^2\left(t\right)-V{3}^2\left(t\right)}}},$

　　其中，

　　设定重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器的V(t)分别为Vs1(t)、Vs2(t)、Vs3(t)、Vs4(t)、Vs5(t)、Vs6(t)、Vs7(t)、Vs8(t)、Vs9(t);

　　(1-4)利用公式

　　$Eva\left(t\right)=\frac{|{V_{s3}}^2\left(t\right)-48.69|}{\sqrt{{V_{s2}}^2\left(t\right)-576}}\times \frac{|V_{s1}\left(t\right)+V_{s7}\left(t\right)+V_{s8}|}{\sqrt{{|V_{s4}\left(t\right)-0.67\times V_{s5}\left(t\right)|}^2-0.37\times {V_{s6}}^2\left(t\right)+0.48\times {V_{s9}}^2\left(t\right)}}$

　　计算综合判断指标Eva(t);

　　当Eva(t)≥R1的时候，计算机做出当前时刻处理后污水水质良好的判断;

　　当R1>Eva(t)≥R2，计算机做出当前时刻处理后污水水质合格的判断;

　　当Eva(t)

　　2.根据权利要求1所述的大型养猪场处理后的污水水质监测方法，其特征是，还包括报警器和若干个摄像头(11)，报警器(12)和各个摄像头均与计算机电连接;

　　还包括如下步骤：

　　各个摄像头拍摄污水流域表面的图像，计算机将各个摄像头拍摄的图像与预存在计算机中的标准图像进行比对，当发现拍摄的图像上有漂浮的污染物时，计算机控制报警器报警。

　　3.根据权利要求1所述的大型养猪场处理后的污水水质监测方法，其特征是，每个水质检测装置均包括竖向导轨(110)，每个竖向导轨上部均设有升降电机(111)，壳体(116)上设有2块固定板(112)，2块固定板通过丝杆(113)与升降电机的转轴连接，丝杆下端设有挡板(115)，壳体下部设有用于容纳各个传感器的金属网(114)，2块固定板均通过滑块与导轨滑动连接，升降电机与计算机电连接;

　　步骤(1-1)还包括如下步骤：计算机通过各个升降电机控制各个传感器做往复升降运动。

　　4.根据权利要求1所述的大型养猪场处理后的污水水质监测方法，其特征是，对步骤(1-2)中的平均检测信号进行如下处理：

　　设每种传感器的平均检测信号为s(n)=[s(0)，s(1)，…，s(n-1)]，利用公式对s(i)的继承连续性进行判定，

　　当或则将s(i)删除，i=1，2，...，n-2;

　　得到满足继承连续性的平均检测信号。

　　5.根据权利要求1或2或3或4所述的大型养猪场处理后的污水水质监测方法，其特征是，步骤(1-2)和(1-3)之间还包括如下修正步骤：

　　计算机在平均检测信号中选取若干个时间间隔为Δt的采样值，各个采样值按照时间先后顺序排列构成检测信号I(t);

　　对于I(t)中第一个采样值和最后一个采样值之外的每个采样值ES(t1)，利用公式计算平稳系数ratio;

　　计算机预先设有依次增大的权重阈值0.5，1和1.65;

　　对于ratio位于[1-A1，1+A1]范围内的采样值，将采样值修正为B1ES(t1)，A1为0.2至0.3，B1为小于0.4的实数;

　　对于ratio位于(0.6，1-A1)或(1+A1，1.65)范围内的采样值，将采样值修正为B2ES(t1)，

　　用修正过的各个采样值代替I(t)中的对应采样值，得到经过修正的检测信号I(t)，用检测信号I(t)替换平均检测信号。

　　说明书

　　大型养猪场处理后的污水水质监测方法

　　技术领域

　　本发明涉及污水水质监测技术领域，尤其是涉及一种检测灵敏度高，准确性好的大型养猪场处理后的污水水质监测方法。

　　背景技术

　　从传感器和信息监测技术的发展来看，成熟、稳定、高性能的传感器产品已经被应用到各类监测系统中，配合合适的传感器数据采集系统，期望达到信息采集的最优化。但由于户外监测环境变化较大、监测信息格式复杂、信息量大，如果不能有效地对这些数据进行预判和及时处理，很多异常数据将不能有效辨识，缺失信息将降低传感器系统监测的有效性，而且监测数据的分析必须建立在准确有效的监测数据之上，错误或者异常的监测数据将降低数值分析的结果，从而影响到系统的功能与特性分析，给后续数据处理带来很大的误差，正常信息不能得到有效利用。

　　发明内容

　　本发明的发明目的是为了克服现有技术中监测系统的传感器存在采集偶然误差的不足，提供了一种检测灵敏度高，准确性好的大型养猪场处理后的污水水质监测方法。

　　为了实现上述目的，本发明采用以下技术方案：

　　一种大型养猪场处理后的污水水质监测方法，包括计算机，无线接收器和m个水质检测装置;每个水质检测装置均包括壳体，设于壳体内的处理器和无线发射器，设于壳体下部的重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器;每个水质检测装置的处理器分别与无线发射器、重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器电连接;计算机与无线接收器电连接;

　　重金属传感器用于检测重金属离子，铬、汞等;一氯胺传感器用于检测氯胺含量，余氯传感器用于检测余氯含量，COD生物传感器用于检测化学耗氧量指标，氨氮传感器用于检测水体当中的氨氮含量指标，亚硝氮传感器用于在线监测水体亚硝酸氮指标，pH值传感器用于检测pH值，臭氧传感器用于检测臭氧含量，浊度传感器用于检测浊度。

　　包括如下步骤：

　　(1-1)每个水质检测装置的处理器控制各个传感器分别开始检测;

　　(1-2)每个水质检测装置的无线发射器发射各个传感器的检测信号，计算机计算每种传感器的平均检测信号;

　　(1-3)对每种传感器的平均检测信号均进行如下处理：

　　对于平均检测信号中的每个时刻t，计算机计算t-T时刻至t时刻的电压幅度均值VU(t)、电压幅度最大值MA(t)和电压幅度最小值MI(t);

　　设定

　　其中，

　　设定重金属传感器、一氯胺传感器、余氯传感器、pH值传感器、臭氧传感器、COD生物传感器、浊度传感器、氨氮传感器和亚硝氮传感器的V(t)分别为Vs1(t)、Vs2(t)、Vs3(t)、Vs4(t)、Vs5(t)、Vs6(t)、Vs7(t)、Vs8(t)、Vs9(t);

　　(1-4)利用公式

　　计算综合判断指标Eva(t);

　　当Eva(t)≥R1的时候，计算机做出当前时刻处理后污水水质良好的判断;

　　当R1>Eva(t)≥R2，计算机做出当前时刻处理后污水水质合格的判断;

　　当Eva(t)

　　本发明的各个传感器分别设于处理后污水排放处的上游、中游及下游，可以全面的检测不同区域处的水质参数，从而使检测的信号更加均匀、准确，重金属传感器、一氯胺传感器、余氯传感器、氨氮传感器、磷酸盐传感器和浊度传感器可以全面测量水源地的水质，处理器控制无线发射器发送检测信号，无线接收器接收检测信号，计算机对检测信号进行处理并做出水质判断。

　　作为优选，还包括报警器和若干个摄像头，报警器和各个摄像头均与计算机电连接;

　　还包括如下步骤：

　　各个摄像头拍摄污水流域表面的图像，计算机将各个摄像头拍摄的图像与预存在计算机中的标准图像进行比对，当发现拍摄的图像上有漂浮的污染物时，计算机控制报警器报警。

　　作为优选，每个水质检测装置均包括竖向导轨，每个竖向导轨上部均设有升降电机，壳体上设有2块固定板，2块固定板通过丝杆与升降电机的转轴连接，丝杆下端设有挡板，壳体下部设有用于容纳各个传感器的金属网，2块固定板均通过滑块与导轨滑动连接，升降电机与计算机电连接;

　　步骤(1-1)还包括如下步骤：计算机通过各个升降电机控制各个传感器做往复升降运动。

　　作为优选，对步骤(1-2)中的平均检测信号进行如下处理：

　　设每种传感器的平均检测信号为s(n)=[s(0)，s(1)，…，s(n-1)]，利用公式的继承连续性进行判定，

　　当或则将s(i)删除，i=1，2，...，n-2;

　　得到满足继承连续性的平均检测信号。

　　作为优选，步骤(1-2)和(1-3)之间还包括如下修正步骤：

　　计算机在平均检测信号中选取若干个时间间隔为Δt的采样值，各个采样值按照时间先后顺序排列构成检测信号I(t);

　　对于I(t)中第一个采样值和最后一个采样值之外的每个采样值ES(t1)，利用公式计算平稳系数ratio;

　　计算机预先设有依次增大的权重阈值0.5，1和1.65;

　　对于ratio位于[1-A1，1+A1]范围内的采样值，将采样值修正为B1 ES(t1)，A1为0.2至0.3，B1为小于0.4的实数;

　　对于ratio位于(0.6，1-A1)或(1+A1，1.65)范围内的采样值，将采样值修正为B2ES(t1)，B1

　　用修正过的各个采样值代替I(t)中的对应采样值，得到经过修正的检测信号I(t)，用检测信号I(t)替换平均检测信号。

　　因此，本发明具有如下有益效果：检测灵敏度高，准确性好，监测范围广。
