申请日2016.10.20
公开(公告)日2017.04.19
IPC分类号C02F9/14
摘要
本实用新型涉及一种节能降耗的污水处理设备，包括第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池，其特征在于：所述第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池依次连接，且上述各个池体高度依次降低，形成落差。污水可以逐级在各个池体内进行相应的净化处理后，在利用落差自动流入到下一级的池体内进行相应的净化处理，最后流到回用储水池内等待再次使用。通过这一改良可省去在各个池体间配备的转移泵，节省设备的投入和维护成本，同时也可节省设备运行时的电能投入，达到简化设备和节能降耗的目的，具有较大的使用价值。

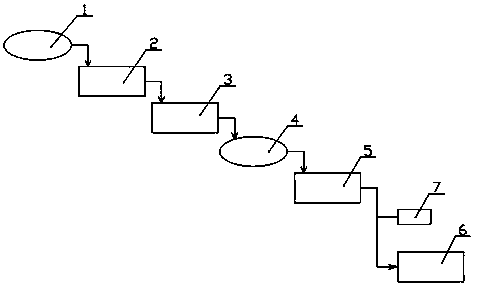

摘要附图
权利要求书
1.一种节能降耗的污水处理设备，包括第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池，其特征在于：所述第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池依次连接，且上述各个池体高度依次降低，形成落差。
2.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池经输出管道依次连接。
3.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述第一沉淀池与水解酸化池形成1m的落差。
4.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述水解酸化池与多级好氧曝气池之间形成0.5m的落差。
5.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述多级好氧曝气池与第二沉淀池之间形成1m的落差。
6.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述第二沉淀池与曝气生物滤池之间形成1m的落差。
7.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：所述曝气生物滤池和回用储水池之间形成1m的落差。
8.根据权利要求1所述的节能降耗的污水处理设备，其特征在于：还包括水质在线监测系统，所述水质在线监测系统的检测部件安装在曝气生物滤池与回用储水池之间的输出管道上。
说明书
一种节能降耗的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种节能降耗的污水处理设备。
背景技术
污水的处理通常需要经过几道工序的净化处理，每道净化工序分别在不同的池体内进行，多个池体之间采用转移泵来泵送转移，实现污水的多级净化处理。这样的污水净化系统不仅需要配备相应数量的泵，增加了设备的投入，同时在运行的时候还需要持续的电能投入，能耗大，泵机故障后还增加设备维护费用。
实用新型内容
基于上述现有技术的不足，本实用新型的目的在于提供一种节能降耗的污水处理设备。
本实用新型的技术方案在于：一种节能降耗的污水处理设备，包括第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池。所述第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池依次连接，且上述各个池体高度依次降低，形成落差，污水可以逐级在各个池体内进行相应的净化处理后，在利用落差自动流入到下一级的池体内进行相应的净化处理，最后流到回用储水池内等待再次使用。通过这一改良可省去在各个池体间配备的转移泵，节省设备的投入和维护成本，同时也可节省设备运行时的电能投入，达到简化设备和节能降耗的目的，具有较大的使用价值。
优选的，所述第一沉淀池、水解酸化池、多级好氧曝气池、第二沉淀池、曝气生物滤池和回用储水池经输出管道依次连接。
优选的，所述第一沉淀池与水解酸化池形成1m的落差。
优选的，所述水解酸化池与多级好氧曝气池之间形成0.5m的落差。
优选的，所述多级好氧曝气池与第二沉淀池之间形成1m的落差。
优选的，所述第二沉淀池与曝气生物滤池之间形成1m的落差。
优选的，所述曝气生物滤池和回用储水池之间形成1m的落差。
优选的，本实用新型的污水处理设备还包括水质在线监测系统，所述水质在线监测系统的检测部件安装在曝气生物滤池与回用储水池之间的输出管道上。
本实用新型的有益效果在于：本实用新型的各个池体高度依次降低，形成落差，污水可以逐级在各个池体内进行相应的净化处理后，在利用落差自动流入到下一级的池体内进行相应的净化处理，最后流到回用储水池内等待再次使用。通过这一改良可省去在各个池体间配备的转移泵，节省设备的投入和维护成本，同时也可节省设备运行时的电能投入，达到简化设备和节能降耗的目的，具有较大的使用价值。
