申请日2016.10.20
公开(公告)日2017.04.19
IPC分类号C02F3/02; C02F3/34; C02F3/32
摘要
本实用新型公开了一种新型曝气人工湿地污水处理系统，解决了曝气池中曝气不均匀的问题，其技术方案要点是包括湿地池，湿地池两侧分别设有进水口、出水口，湿地池中设有曝气管，曝气管上设有若干曝气头，相邻两曝气头之间设有搅拌器，曝气管内设有叶轮，叶轮和搅拌器通过锥齿轮传动连接，叶轮与锥齿轮之间通过转动方式连接，达到搅拌器对曝气头周围污水的搅拌目的，从而使得湿地池中曝气更加均匀。

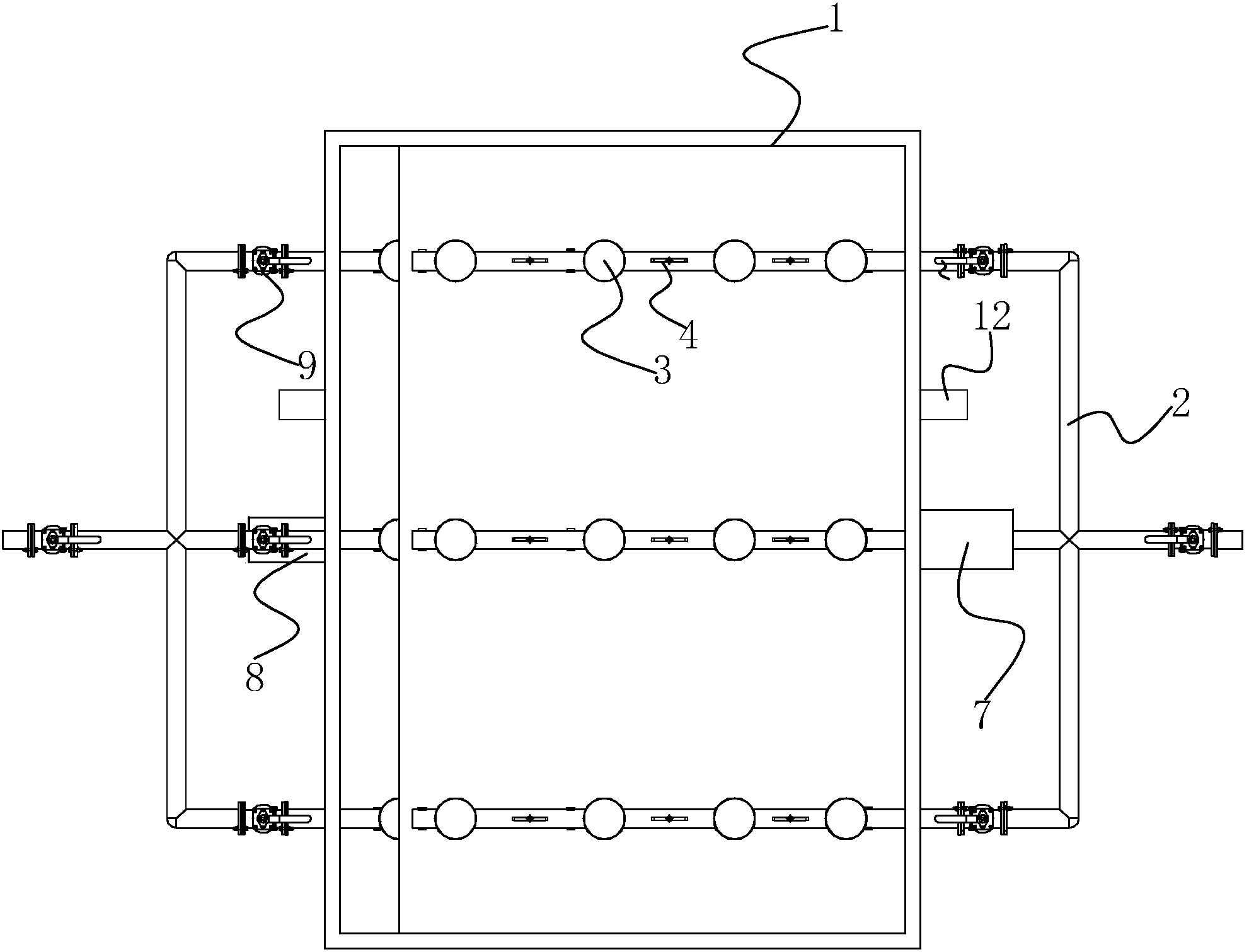

摘要附图
权利要求书
1.一种新型曝气人工湿地污水处理系统，包括湿地池(1)，湿地池(1)两侧分别设有进水口(7)、出水口(8)和湿地池(1)中设有曝气管(2)，其特征是：所述曝气管(2)上设有若干曝气头(3)，相邻两曝气头(3)之间设有搅拌器(4)，所述曝气管(2)内设有叶轮(5)，所述叶轮(5)和搅拌器(4)通过锥齿轮(6)传动连接，所述叶轮(5)与锥齿轮(6)通过转动方式连接。
2.根据权利要求1所述的一种新型曝气人工湿地污水处理系统，其特征是：所述搅拌器(4)设于相邻两曝气头(3)中间。
3.根据权利要求1所述的一种新型曝气人工湿地污水处理系统，其特征是：所述搅拌器(4)与曝气管(2)连接处设有机械密封件(11)。
4.根据权利要求1所述的一种新型曝气人工湿地污水处理系统，其特征是：所述叶轮(5)与曝气管(2)管壁之间留有缝隙。
5.根据权利要求1所述的一种新型曝气人工湿地污水处理系统，其特征是：所述曝气管(2)设有若干支管，所述湿地池(1)沿竖直方向设有隔板(10)，所述支管位于隔板(10)上方。
6.根据权利要求5所述的一种新型曝气人工湿地污水处理系统，其特征是：所述进水口(7)位于最上端支管的上端，所述出水口(8)位于湿地池(1)底部。
7.根据权利要求6所述的一种新型曝气人工湿地污水处理系统，其特征是：沿进水口(7)到出水口(8)的方向两相邻所述曝气头(3)之间的距离逐渐增大。
8.根据权利要求5所述的一种新型曝气人工湿地污水处理系统，其特征是：所述支管上分别设有截止阀(9)。
9.根据权利要求1所述的一种新型曝气人工湿地污水处理系统，其特征是：所述湿地池(1)两侧均设有取样口(12)。
说明书
一种新型曝气人工湿地污水处理系统
技术领域
本实用新型涉及一种污水处理系统,更具体地说，它涉及一种新型曝气人工湿地污水处理系统。
背景技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水或者污泥有控制的投放到人工湿地上，利用物理、化学、生物三者的协同作用，对污水、污泥进行处理。在湿地池缺氧的条件下，生物不能进行正常的有氧呼吸，不利于湿地池对污水的处理。授权公告号为CN101708898A的实用新型专利公开了准潜流曝气人工湿地：包括湿地主体、布水板、挡水板、多种填料层和曝气管，在土壤填料层上种植植物，在布水板和挡水板之间的底部设置曝气管，进行污水处理。空气通过曝气管进入污水中，只有处于曝气管附近的污水才能与空气充分接触，而远离曝气管的污水与从曝气管中排出的空气接触较少甚至几乎不接触，导致曝气不均匀的问题。
实用新型内容
本实用新型的目的是提供一种新型曝气人工湿地污水处理系统，使得人工湿地中曝气更加均匀。
本实用新型的上述技术目的是通过以下技术方案得以实现的：包括湿地池、湿地池两侧的有进水口和出水口、湿地池中设有曝气管，所述曝气管上设有若干曝气头，相邻两曝气头之间设有搅拌器，所述曝气管内设有叶轮，所述叶轮和搅拌器通过锥齿轮传动连接，所述叶轮与锥齿轮通过转动方式连接。
通过采用上述技术方案，通过曝气管中气体吹动叶轮转动，再通过叶轮转动带动锥齿轮传动装置转动，进而将水平转动变为竖直转动，即相邻两曝气头之间的搅拌器转动，通过搅拌器搅动曝气头周围的水使得远离曝气头的水也可以与水接触，使空气中的氧气在水中传质效果更好，曝气均匀，同时搅拌器的转动是通过空气吹动叶轮，叶轮通过传动装置带动搅拌器转动，有效的利用曝气管中气体的流动，不需要额外的电能带动搅拌器转动。
优选的，所述搅拌器设于相邻两曝气头中间。
通过采用上述技术方案，搅拌器处于两曝气头的中间，搅拌器的搅拌效果最佳，可以均匀的转动两曝气头之间的水，使氧气与水充分接触。
优选的，所述搅拌器与曝气管连接处设有机械密封件。
通过采用上述技术方案，可以有效的对搅拌器和曝气管连接处进行密封，防止曝气管外部的水从搅拌器和曝气管之间的连接处进入曝气管，或气体从曝气管中跑出。
优选的，所述叶轮与曝气管管壁之间留有缝隙。
通过采用上述技术方案，叶轮与曝气管管壁之间的缝隙，避免叶轮与曝气管管壁之间接触，避免了额外的摩擦力，方便叶轮的转动，同时叶轮与曝气管管壁的接触可能会对叶轮和曝气管产生一定的磨损。
优选的，所述曝气管设有若干支管，所述湿地池沿竖直方向设有隔板，所述支管穿过隔板。
通过采用上述技术方案，将湿地池分为若干小湿地池，对小湿地池进行曝气，使得湿地池中曝气更加均匀，曝气效果更佳。
优选的，所述进水口位于最上端支管的上端，所述出水口位于湿地池底部。
通过采用上述技术方案，进水口位于曝气池上端使得污水可在曝气池中与曝气管充分接触，使得曝气更均匀。
优选的，所述两相邻曝气头的距离从进水口到出水口逐渐增大。
通过采用上述技术方案，相较于进水口，处于出水口处污水的污染程度更低，处理污水所需氧气量较少，适当减少曝气头的量，可节约资源。
优选的，所述支管分别设有截止阀。
通过采用上述技术方案，通过控制曝气管上的截止阀，可以有选择性的对曝气支管进行关闭，湿地池中的曝气效率更高。
优选的，所述湿地池两侧均设有取样口。
通过采用上述技术方案，在湿地池中不同位置设有取样口，可以通过取样口取出湿地池中处理的污水进行检测，进而获取曝气人工湿地池中污水的处理情况。
综上所述，本实用新型具有以下有益效果：在相邻两曝气头中间安装搅拌器，通过曝气管中气体的流动带动搅拌器转动，使得湿地池中曝气更加均匀，同时在曝气管中设置截止阀，可以有选择性的对部分区域进行曝气，使得曝气效率更加高，同时节约资源。
