申请日2016.10.17
公开(公告)日2017.05.17
IPC分类号E03C1/12; E03C1/122; E03C1/04
摘要
家庭废水再利用系统，包括洗衣机、洗衣台、坐便器、水箱、水槽、支架，其特征在于洗衣机置于洗衣台的上面，洗衣机的排水软管一端与洗衣机下部相连通，另一端可根据需要移动放入水箱或水槽中，水箱置于支架上面，支架或固定于后面的墙面上或支于地面上，在水箱下方设有水槽，水箱底部装有管道，在管道上安装有放水阀门，水槽底部装有排污阀与排污管道相连通，水箱的侧下部有金属软管与坐便器水箱相联通，为坐便器供水。

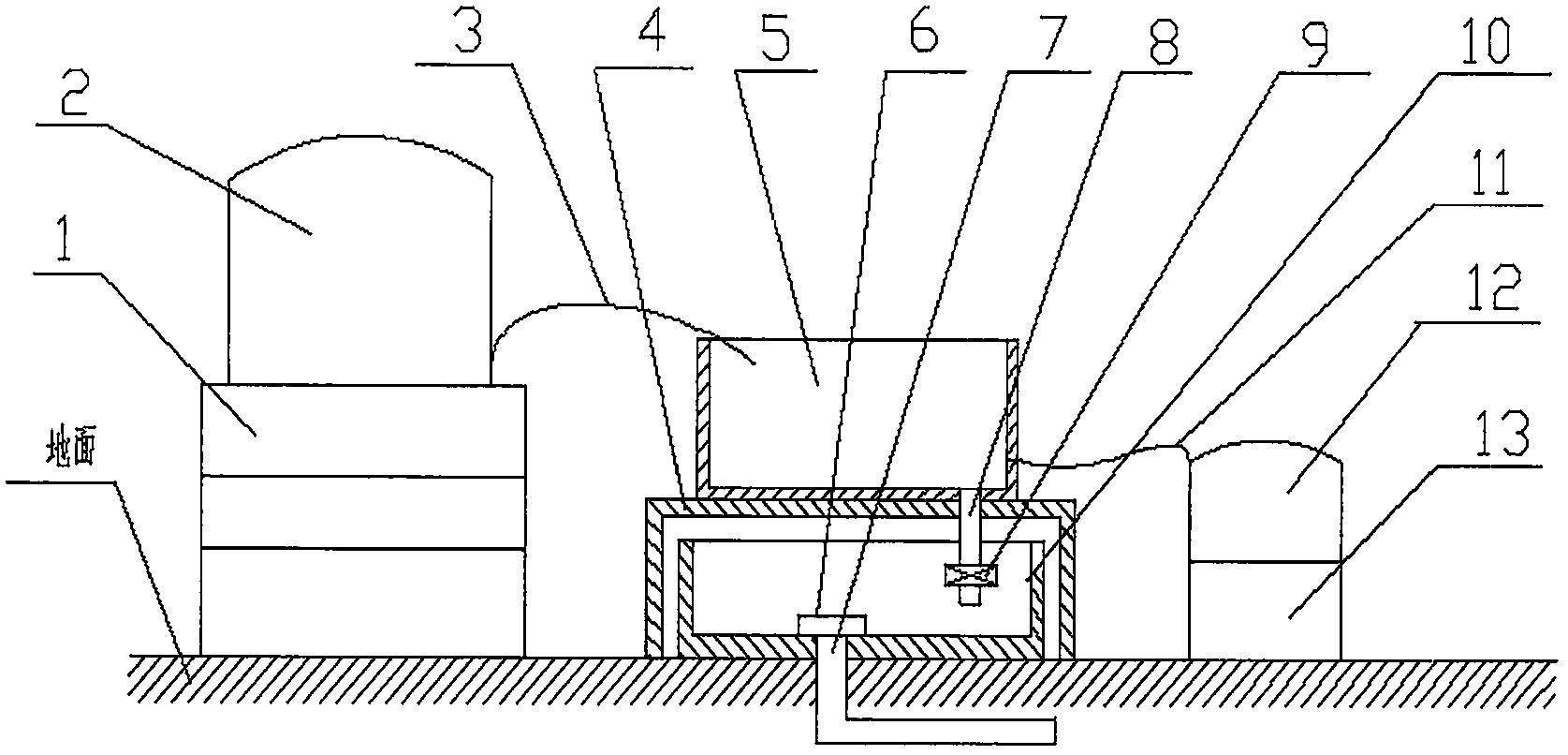

摘要附图
权利要求书
1.家庭废水再利用系统，包括洗衣机、洗衣台、坐便器、水箱、水槽、支架，其特征在于洗衣机置于洗衣台的上面，洗衣机的排水软管一端与洗衣机下部相连通，另一端可根据需要移动放入水箱或水槽中，水箱置于支架上面，支架或固定于后面的墙面上或支于地面上，在水箱下方设有水槽，水箱底部装有管道，在管道上安装有放水阀门，水槽底部装有排污阀与排污管道相连通，水箱的侧下部有金属软管与坐便器水箱相联通，为坐便器供水。
2.根据权利要求1所述的家庭废水再利用系统，其特征在于：洗衣机排水软管进水口高度略低于水箱顶部高度，水箱侧下部金属软管进水口高度略低于坐便器水箱顶部高度。
说明书
家庭废水再利用系统
技术领域
本实用新型涉及一种废水再利用系统，具体是一种能使洗衣机废水再利用的家庭废水再利用系统。
背景技术
目前淡水资源短缺已经成为人们关注的焦点，而家庭水资源浪费现象尤为严重，尤其是洗衣机的普及，家家户户都高频使用洗衣机，大多数家庭选择把洗衣机排出的水直接通入下水道，实际上，洗衣机的第二次洗涤排出的水是相对干净的，可以再次利用，比如可以用来冲马桶，涮拖把等。很多家庭都缺少家庭废水再利用系统，本发明就是通过对洗衣机排出的水的综合利用，达到节约水资源的目的。
实用新型内容
为了实现对洗衣机排出废水的再利用，本实用新型提供一种家庭废水再利用系统，用于提高水的利用率。
本实用新型解决技术问题的技术方案为：
家庭废水再利用系统，包括洗衣机、洗衣台、坐便器、水箱、水槽、支架，其特征在于洗衣机置于洗衣台的上面，洗衣机的排水软管一端与洗衣机下部相连通，另一端可根据需要移动放入水箱或水槽中，水箱置于支架上面，支架或固定于后面的墙面上或支于地面上，在水箱下方设有水槽，水箱底部装有管道，在管道上安装有放水阀门，水槽底部装有排污阀与排污管道相连通，水箱的侧下部有金属软管与坐便器水箱相联通，为坐便器供水。洗衣机排水软管进水口高度略低于水箱顶部高度，水箱侧下部金属软管进水口高度略低于坐便器水箱顶部高度。洗衣后的排水可根据需要通过排水软管排入水箱储存，供坐便器用，也可通过排水软管排入水槽或其它水容器，供涮拖把或做为再洗衣物用水。
本实用新型所具有的积极有益效果为：本实用新型解决了家庭水资源浪费严重的问题，把洗衣机排出的水进行再次利用，减少了对清洁水的使用，实现了家庭节水，减少了水费支出，具有普遍的适用性。
