申请日2017.01.12
公开(公告)日2017.08.25
IPC分类号C02F9/12
摘要
本实用新型公开了一种含有汞齐紫外线灯管的工业废水处理器，包括处理池，所述处理池上设置有进水管道和出水管道，所述处理池内部设置有过滤区和消毒区，所述过滤区内设置有第一过滤装置和第二过滤装置，所述第一过滤装置电池线圈、导磁体和控制器，所述导磁体位于所述电池线圈的底部，所述导磁体的底部均匀密布有导磁杆，所述电池线圈与所述控制器电连接，所述第二过滤装置包括过滤板和设置在第一过滤装置与过滤板之间的搅拌轴，所述过滤板的下方设置有沉积槽，所述消毒区内设置有汞齐紫外线灯管，所述汞齐紫外线灯管的顶部设置有挡块，本实用新型具有使用方便、使用效果好、净化效果好的优点。
权利要求书

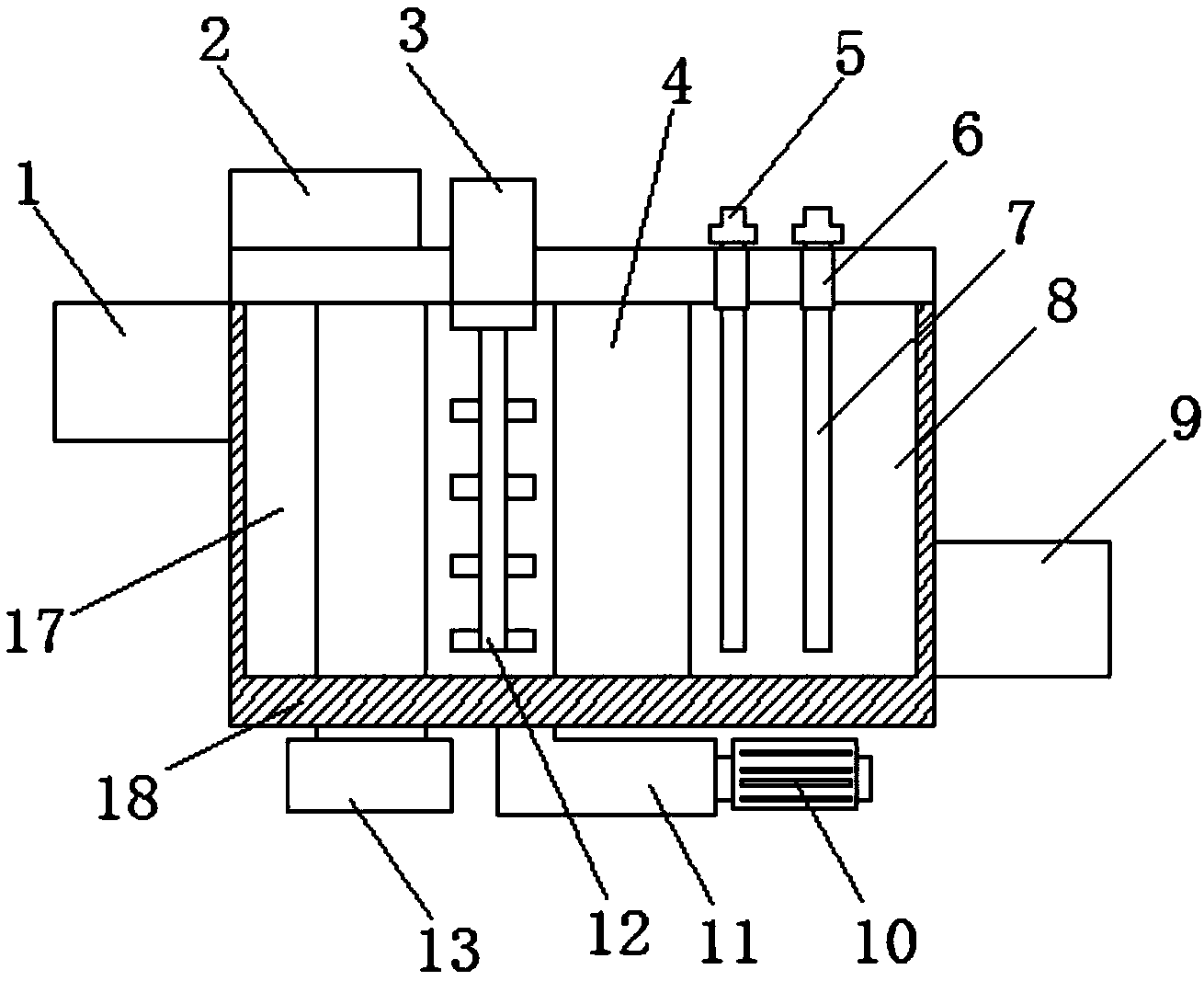

1.一种含有汞齐紫外线灯管的工业废水处理器，包括处理池(18)，其特征在于：所述处理池(18)上设置有进水管道(1)和出水管道(9)，所述处理池(18)内部设置有过滤区(17)和消毒区(8)，所述过滤区(17)内设置有第一过滤装置和第二过滤装置，所述第一过滤装置电池线圈(14)、导磁体(15)和控制器(2)，所述导磁体(15)位于所述电池线圈(14)的底部，所述导磁体(15)的底部均匀密布有导磁杆(16)，所述电池线圈(14)与所述控制器(2)电连接，所述第二过滤装置包括过滤板(4)和设置在第一过滤装置与过滤板(4)之间的搅拌轴(12)，所述过滤板(4)的下方设置有沉积槽(11)，所述消毒区(8)内设置有汞齐紫外线灯管(7)，所述汞齐紫外线灯管(7)的顶部设置有挡块(5)。
2.根据权利要求1所述的一种含有汞齐紫外线灯管的工业废水处理器，其特征在于：所述导磁杆(16)的下方位于所述处理池(18)的底部设置有回收槽(13)。
3.根据权利要求1所述的一种含有汞齐紫外线灯管的工业废水处理器，其特征在于：所述搅拌轴(12)的上方设置有搅拌电机(3)，所述搅拌轴(12)与所述搅拌电机(3)传动连接。
4.根据权利要求1所述的一种含有汞齐紫外线灯管的工业废水处理器，其特征在于：所述处理池(18)在位于所述汞齐紫外线灯管(7)的位置设置有安装孔(6)，所述汞齐紫外线灯管(7)活动设置在所述安装孔(6)内。
5.根据权利要求1所述的一种含有汞齐紫外线灯管的工业废水处理器，其特征在于：所述沉积槽(11)的出口设置有齿轮泵(10)。
说明书
一种含有汞齐紫外线灯管的工业废水处理器
技术领域
本实用新型涉及工业废水处理技术领域，具体为一种含有汞齐紫外线灯管的工业废水处理器。
背景技术
在工业生产中会产生工业废水，如矿山酸性废水，矿山酸性废水是一种在矿山开采和利用过程中产生的特殊酸性废水，金属矿山废水主要来自采矿生产中排出的矿坑水、废石场的雨淋污水和选矿厂排出的洗矿、尾矿废水。由于金属矿体往往伴着多种金属和硫化矿物，在开采过程中，这些矿物在空气、水和细菌的共同作用下，形成硫酸-硫酸高铁溶液,并溶出矿石中的多种离子，因而产生含铜、锰、锌、铁、铅、镉等重金属的酸性废水。
目前，通常的矿山酸性废水处理工艺复杂，占地面积大，设备设施多，效率低，工程投资大，操作维护成本高，矿山企业往往难以承受或工程完工后没有得到有效地投入使用。由于没有专用设备对矿山酸性废水中的重金属进行处理，会造成浪费，废水中的重金属物质以溶解的离子形态存在于废水中，如果不经处理直接排放，就会造成重金属污染，严重地影响了环境，在对工业废水进行消毒时，通常使用的消毒管在长期的使用过程中，管道的外壁会附着灰尘，影响消毒管的消毒。
实用新型内容
本实用新型的目的在于提供一种含有汞齐紫外线灯管的工业废水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种含有汞齐紫外线灯管的工业废水处理器，包括处理池，所述处理池上设置有进水管道和出水管道，所述处理池内部设置有过滤区和消毒区，所述过滤区内设置有第一过滤装置和第二过滤装置，所述第一过滤装置电池线圈、导磁体和控制器，所述导磁体位于所述电池线圈的底部，所述导磁体的底部均匀密布有导磁杆，所述电池线圈与所述控制器电连接，所述第二过滤装置包括过滤板和设置在第一过滤装置与过滤板之间的搅拌轴，所述过滤板的下方设置有沉积槽，所述消毒区内设置有汞齐紫外线灯管，所述汞齐紫外线灯管的顶部设置有挡块。
优选的，所述导磁杆的下方位于所述处理池的底部设置有回收槽。
优选的，所述搅拌轴的上方设置有搅拌电机，所述搅拌轴与所述搅拌电机传动连接。
优选的，所述处理池在位于所述汞齐紫外线灯管的位置设置有安装孔，所述汞齐紫外线灯管活动设置在所述安装孔内。
优选的，所述沉积槽的出口设置有齿轮泵。
与现有技术相比，本实用新型的有益效果是：本实用新型含有重金属的废水从进水管道进入过滤区，首先废水经过第一过滤装置，在电池线圈通电时，导磁杆上会产生磁场，废水内的重金属通过导磁杆被吸附，在电池线圈断电时磁场消失，重金属在重力的作用下落入回收槽进行回收，废水经过第二过滤装置进行过滤，杂质进入沉积槽，在消毒区内通过汞齐紫外线灯管进行消毒，同时汞齐紫外线灯管便于取出，防止灰尘附着在管的外壁，影响消毒的效果，具有使用方便、使用效果好、净化效果好的优点。
