申请日2016.09.05
公开(公告)日2017.04.12
IPC分类号B01D53/78
摘要
本实用新型涉及一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置，属于环境工程除臭技术领域。该装置包括药桶、控制柜、柱塞泵、出水管路、雾化喷嘴、箱体框架和管路支架等;柱塞泵安装在箱体框架的下部，控制柜安装在箱体框架上部的一侧，药桶安装在箱体框架上部的另一侧，管路支架设置在箱体框架一侧，出水管路固定在管路支架上，雾化喷嘴安装在出水管路上;药桶与柱塞泵之间通过管道相连接，出水管路的一端与柱塞泵相连接。本实用新型的小型移动式列车集便器粪便污水化粪池临时作业除臭装置操作简便，可移动作业，适用于列车集便器粪便污水化粪池清掏、卸污车卸污等临时作业时的恶臭气体处理。

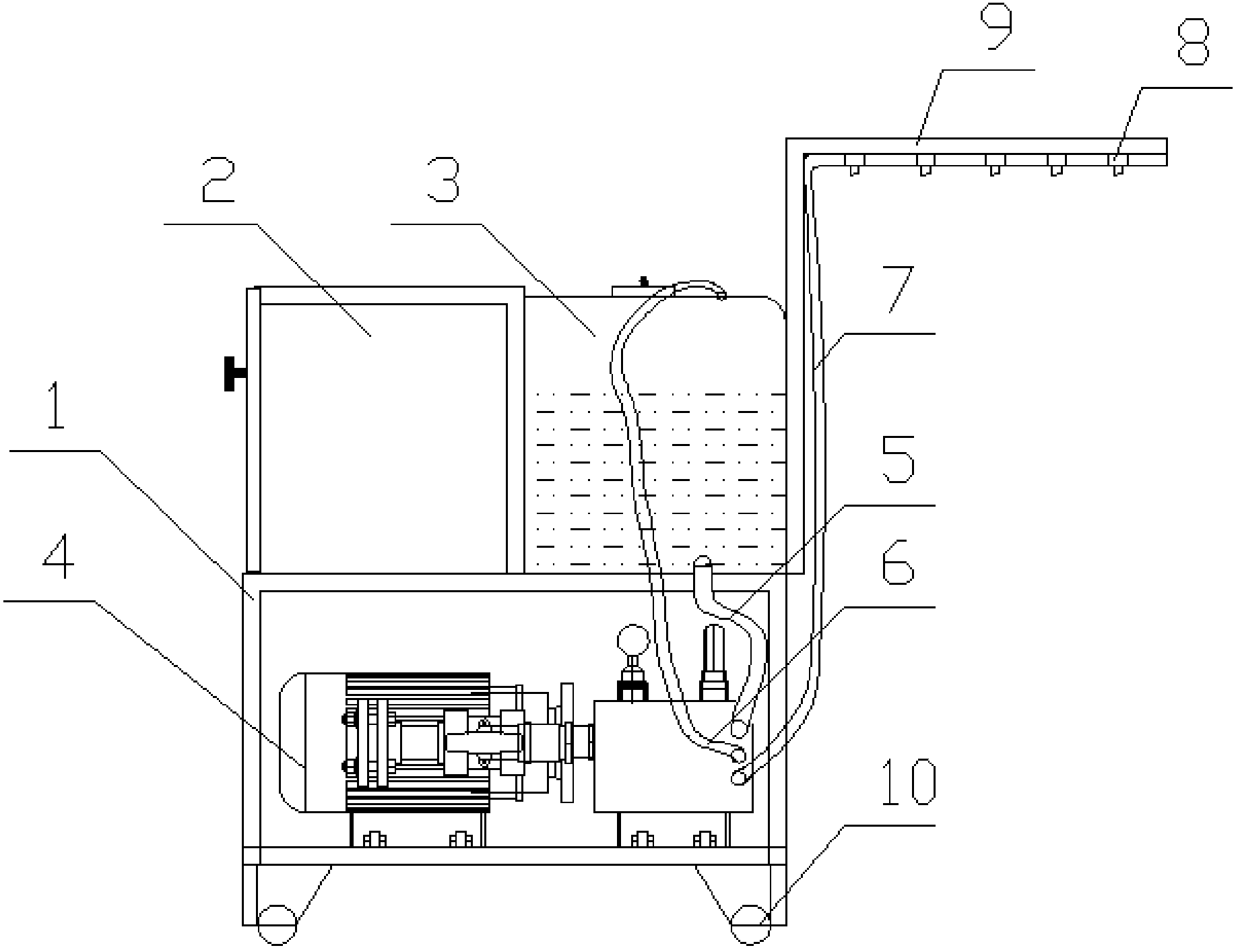

摘要附图
权利要求书
1.一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：包括药桶、控制柜、柱塞泵、出水管路、雾化喷嘴、箱体框架和管路支架等;所述的柱塞泵安装在箱体框架的下部，所述的控制柜安装在箱体框架上部的一侧，所述的药桶安装在箱体框架上部的另一侧，所述的管路支架设置在箱体框架一侧，所述的出水管路固定在管路支架上，所述的雾化喷嘴安装在出水管路上;所述的药桶与柱塞泵之间通过管道相连接，所述的出水管路的一端与柱塞泵相连接。
2.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的除臭装置还包括进水管路和回水管路，所述的药桶底部出水口通过进水管路与柱塞泵进水口连接，所述的柱塞泵回水口通过回水管路引至药桶内侧壁。
3.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的出水管路与柱塞泵出水口连接。
4.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的雾化喷嘴有若干个，以等间距安装在出水管路上。
5.根据权利要求4所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的雾化喷嘴有3-10个。
6.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的控制柜与柱塞泵之间为电连接。
7.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的管路支架设置在放置药桶的箱体框架一侧。
8.根据权利要求1所述的小型移动式列车集便器粪便污水化粪池临时作业除臭装置，其特征在于：所述的除臭装置还包括滚轮，所述的滚轮安装在箱体框架的底部。
说明书
小型移动式列车集便器粪便污水化粪池临时作业除臭装置
技术领域
本实用新型涉及一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置，属于环境工程除臭技术领域。
背景技术
列车集便器粪便污水化粪池与普通市政化粪池有所不同，需要接纳来自移动卸污车的污物。移动卸污车将列车集便器内的粪便污水抽至储污罐内，然后行驶至化粪池，打开井盖，将污物排放至化粪池内。污物冲入并搅动化粪池污物，产生大量恶臭气体，影响化粪池周边环境。目前，化粪池除臭普遍采用引入菌种法，在池内的生物载体上逐渐形成菌种生物膜，利用微生物菌群的新陈代谢作用吸附、消化、分解污水中的有机污染物，使之转化成稳定无害化物质，达到净化水质、除臭的目的。但是引入菌种法存在处理时间较长、需要人工投加和操作繁琐等问题，且该方法无法解决化粪池卸污等临时作业时恶臭气体无组织排放对周边环境造成的影响。为了解决上述问题，本实用新型提供了一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置。
实用新型内容
本实用新型的目的是提供一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置，降低列车集便器粪便污水化粪池卸污等临时作业时恶臭对周边环境的影响。
本实用新型的上述目的是通过以下技术方案实现的：
一种小型移动式列车集便器粪便污水化粪池临时作业除臭装置，包括药桶、控制柜、柱塞泵、出水管路、雾化喷嘴、箱体框架和管路支架等;所述的柱塞泵安装在箱体框架的下部，所述的控制柜安装在箱体框架上部的一侧，所述的药桶安装在箱体框架上部的另一侧，所述的管路支架设置在箱体框架一侧，所述的出水管路固定在管路支架上，所述的雾化喷嘴安装在出水管路上;所述的药桶与柱塞泵之间通过管道相连接，所述的出水管路的一端与柱塞泵相连接。
所述的除臭装置还包括进水管路和回水管路，所述的药桶底部出水口通过进水管路与柱塞泵进水口连接，所述的柱塞泵回水口通过回水管路引至药桶内侧壁。
所述的出水管路与柱塞泵出水口连接;所述的雾化喷嘴有若干个，如3-10个，以等间距安装在出水管路上;所述的控制柜与柱塞泵之间通过电连接，控制柱塞泵开启与关闭。
优选的，所述的管路支架设置在放置药桶的箱体框架一侧。
所述的除臭装置还包括滚轮，所述的滚轮安装在箱体框架的底部，便于设备移动。
除臭前，将植物液原液与自来水按比例配置后倒入药箱中。将装置推至化粪池附近，临时作业时(如卸污车卸污或化粪池清掏)开启装置，药箱中的植物液除臭剂通过柱塞泵泵入管路中，通过雾化喷嘴形成细雾颗粒，对恶臭区域进行除臭处理。
本实用新型的小型移动式列车集便器粪便污水化粪池临时作业除臭装置操作简便，可移动作业，适用于列车集便器粪便污水化粪池清掏、卸污车卸污等临时作业时的恶臭气体处理。
下面结合附图和实施例对本实用新型进一步说明，但并不意味着对本实用新型保护范围的限制。
