申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F11/02; C05F17/02; C02F101/30
摘要
本实用新型公开了一种用于快速处理城市污泥的好氧发酵装置，包括支架，支架由下而上依次固定有混料筒、皮带输送机;混料筒右侧上方设有进料斗，混料筒的左下方设有出料口，出料口正对着皮带输送机的上料端，出料口的一侧开设有空气入口，混料筒内设置两根横向的混料轴，混料轴上间隔安装若干混料叶片，混料轴与设置在混料筒外侧的驱动电机连接，进料斗中固定有隔板，固定有隔板将进料斗分隔为污泥进料室与其他辅料进料室，进料斗设置有与污泥进料室连通的进料管。本实用新型具备不易粘结、防缠绕、混料均匀、混合效率高等优点。

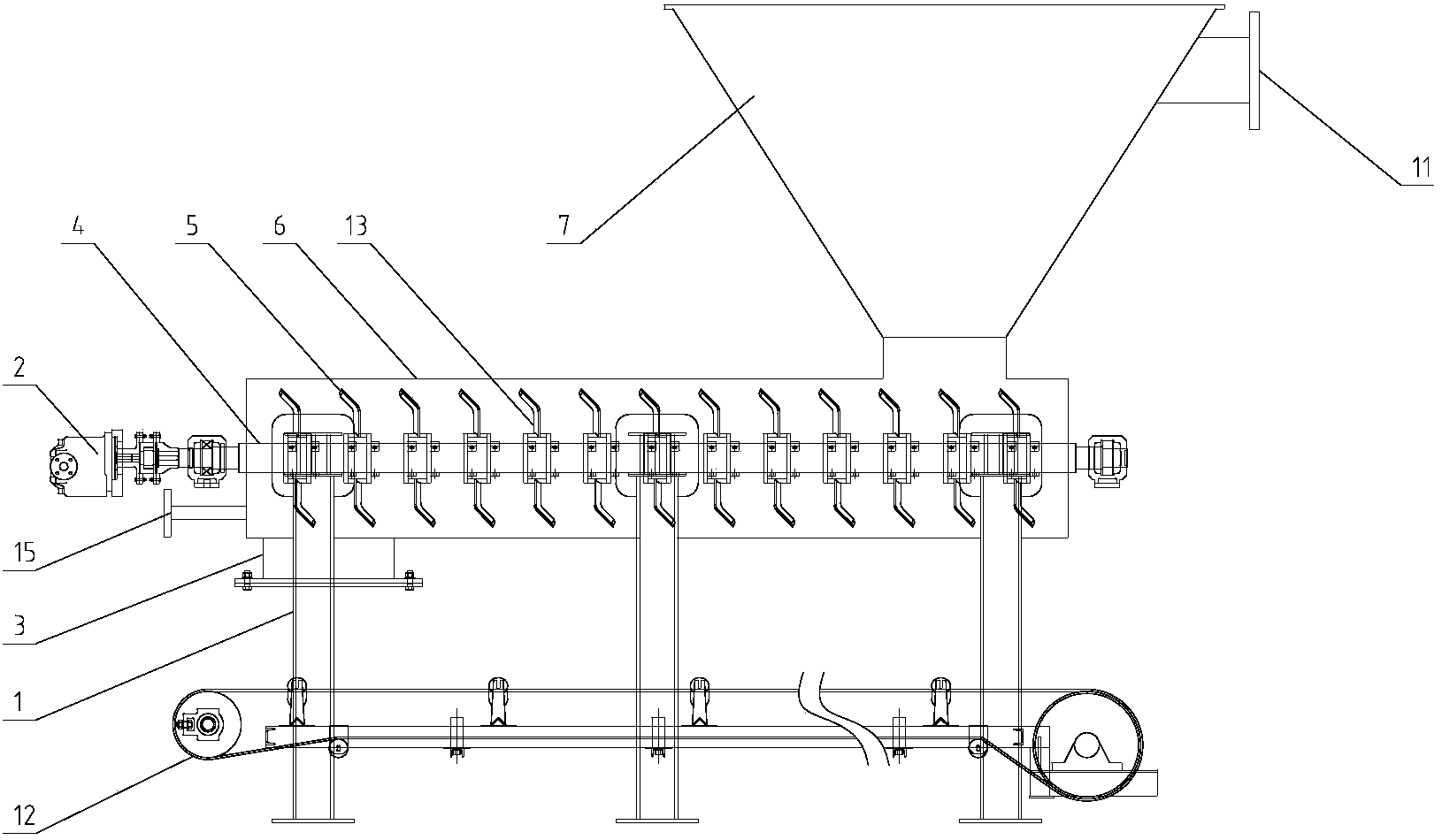

摘要附图
权利要求书
1.一种用于快速处理城市污泥的好氧发酵装置，其特征在于，包括支架(1)，所述支架(1)由下而上依次固定有混料筒(6)、皮带输送机(12);所述混料筒(6)右侧上方设有进料斗(7)，所述混料筒(6)的左下方设有出料口(3)，所述出料口(3)正对着皮带输送机(12)的上料端，所述出料口(3)的一侧开设有空气入口(15)，所述混料筒(6)内设置两根横向的混料轴(4)，所述混料轴(4)上间隔安装若干混料叶片(5)，所述混料轴(4)与设置在混料筒(6)外侧的驱动电机(2)连接，所述进料斗(7)中固定有隔板(10)，所述固定有隔板(10)将进料斗(7)分隔为污泥进料室(8)与其他辅料进料室(9)，所述进料斗(7)设置有与污泥进料室(8)连通的进料管(11)。
2.根据权利要求1所述的用于快速处理城市污泥的好氧发酵装置，其特征在于，所述混料叶片(5)包括叶根(13)、前弯叶片(14)，所述叶根(13)通过螺栓固定在混料轴(4)上，所述叶根(13)与混料轴(4)的中心轴线成40°～60°的夹角，所述混料叶片(5)的中心间距146mm。
3.根据权利要求2所述的用于快速处理城市污泥的好氧发酵装置，其特征在于，所述混料叶片(5)的厚度自叶根(13)沿前弯叶片(14)末端逐渐减小。
4.根据权利要求1所述的用于快速处理城市污泥的好氧发酵装置，其特征在于，所述混料轴(4)上等间距安装26片混料叶片(5)。
说明书
用于快速处理城市污泥的好氧发酵装置
技术领域
本实用新型涉及生态环保领域，更具体地说，涉及一种用于快速处理城市污泥的好氧发酵装置。
背景技术
以往，我国对市政污泥的处理以填埋为主，但高含水率的污泥在填埋过程中会发生腐烂、变质，产生恶臭，从而会进一步污染环境;另外，污泥填埋占用的空间较多，影响垃圾填埋场的服务年限。我国土地资源匮乏，污泥直接填埋受到限制，因此，资源化利用成为了污泥处理处置的主要趋势。
经污水处理厂脱水处理后的污泥含水量一般达到80%左右，需要加入辅料进行混合搅拌，降低其含水量，以便进行后续处理。
污泥在采用好氧堆肥等方式处理的过程中，需要多种物料混合以达到发酵所需适宜的含水率、孔隙率和碳氮比，现有生产过程中采用的污泥混合设备的混料方式多为垂直式搅拌、挤压式混合，混合物料孔隙率小，不适于粘性大的污泥等有机固体废弃物物料的混合。
发明内容
本实用新型要解决的技术问题在于，提供一种用于快速处理城市污泥的好氧发酵装置。
本实用新型解决其技术问题所采用的技术方案是：构造一种用于快速处理城市污泥的好氧发酵装置，包括支架，所述支架由下而上依次固定有混料筒、皮带输送机;所述混料筒右侧上方设有进料斗，所述混料筒的左下方设有出料口，所述出料口正对着皮带输送机的上料端，所述出料口的一侧开设有空气入口，所述混料筒内设置两根横向的混料轴，所述混料轴上间隔安装若干混料叶片，所述混料轴与设置在混料筒外侧的驱动电机连接，所述进料斗中固定有隔板，所述固定有隔板将进料斗分隔为污泥进料室与其他辅料进料室，所述进料斗设置有与污泥进料室连通的进料管。
在上述方案中，所述混料叶片包括叶根、前弯叶片，所述叶根通过螺栓固定在混料轴上，所述叶根与混料轴的中心轴线成40°～60°的夹角，所述混料叶片的中心间距146mm。
在上述方案中，所述混料叶片的厚度自叶根沿前弯叶片末端逐渐减小。
在上述方案中，所述混料轴上等间距安装26片混料叶片。
实施本实用新型一种用于快速处理城市污泥的好氧发酵装置，具有以下有益效果：
(1)本实用新型采用双轴混料方式及容量较大的进料斗，混合均匀度可达到85%以上，同时可大大提高混合效率，每处理1m3污泥所需的时间(含辅料)相对于目前市场上一般物料混合设备可缩短30%;
(2)本实用新型通过采用与混料轴呈40°～60°夹角的弯折型混料叶片，具备不易粘结、防缠绕、混料均匀、混合效率高等优点。
(3)本实用新型结构简单，将含水率70～80%的污泥和辅料进行混合搅拌，可使得混合后物料的含水率降低到55%～65%。
(4)本实用新型在混料筒上设置空气入口，通过鼓风设备将空气通入混料筒内，可保证混料筒内的含氧量充足，加上混料叶片的搅拌作用，可实现污泥与辅料的动态发酵，使得污泥中有机质的降解率在静态堆肥的基础上提高20%以上，同时降低了发酵周期。
