申请日2016.08.30
公开(公告)日2017.04.19
IPC分类号B01D53/86; B01D53/44; C02F11/12
摘要
本实用新型公开了一种污水污泥干化尾气的处理装置，包括自动摊铺机和污水源热泵，自动摊铺机的左侧固定安装有原料仓和污泥泵，在污泥泵的上方固定安装有中转仓，自动摊铺机的内部固定安装有摊铺面板，在摊铺面板的上方固定安装有自动收料机，在摊铺面板的底端固定安装有催化氧化装置;污水源热泵固定安装在自动摊铺机的右侧，在污水源热泵和摊铺面板之间还设置有太阳能集热器，污水源热泵的上方固定安装有回水装置，在回水装置的底端设置有出水装置，回水装置与出水装置通过导流管道固定连接，该装置通过催化氧化装置对尾气进行充分处理，且通过太阳能供热对污泥进行干化重新利用，节约了成本，创造了效益。

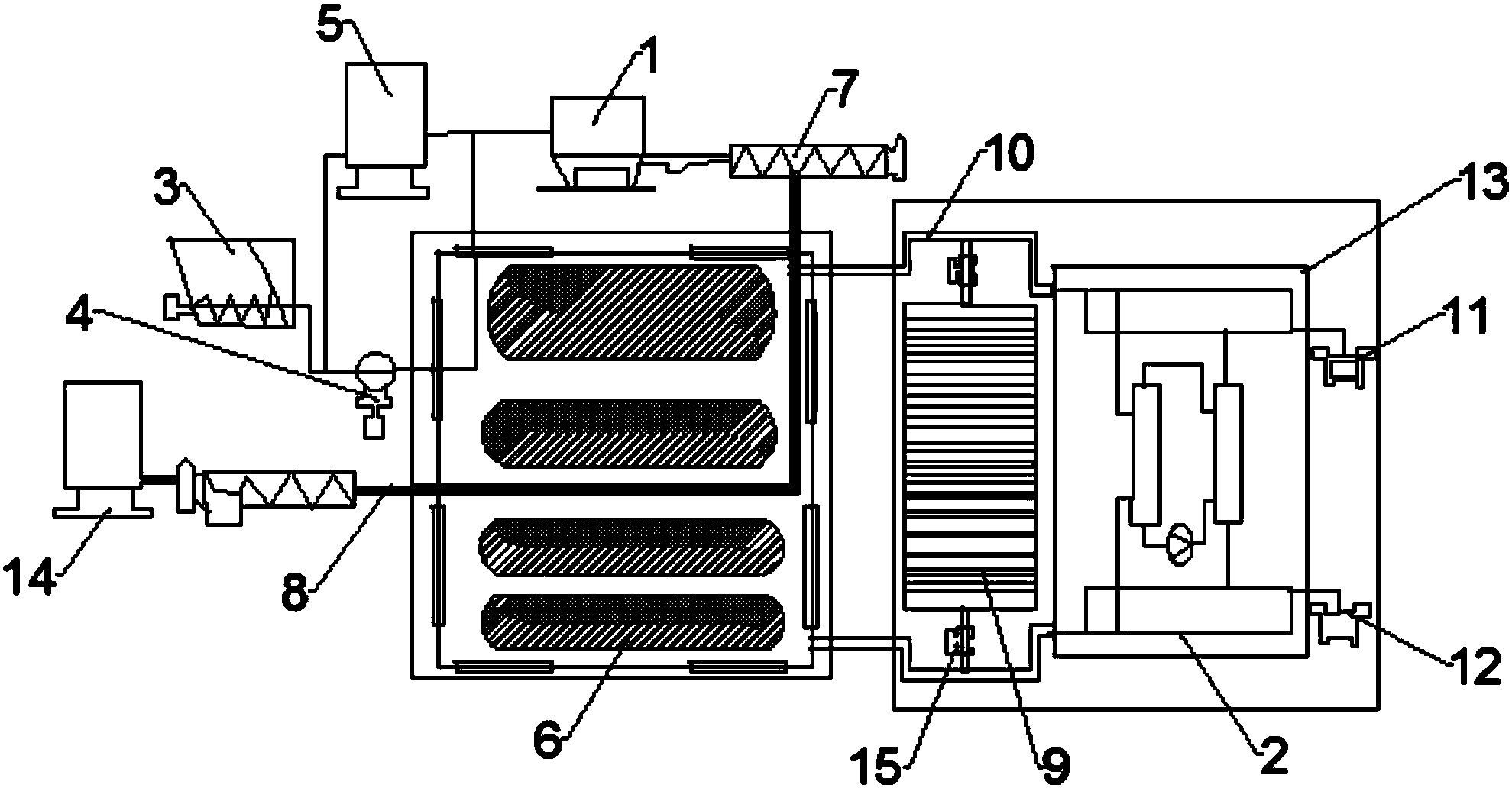

摘要附图
权利要求书
1.一种污水污泥干化尾气的处理装置，包括自动摊铺机(1)和污水源热泵(2)，所述自动摊铺机(1)的左侧固定安装有原料仓(3)和污泥泵(4)，且原料仓(3)设置在污泥泵(4)的左侧，在污泥泵(4)的上方固定安装有中转仓(5)，其特征在于：所述自动摊铺机(1)的内部固定安装有摊铺面板(6)，在摊铺面板(6)的上方固定安装有自动收料机(7)，摊铺面板(6)通过安装在其内部的收料管道(8)与自动收料机(7)固定连接，在摊铺面板(6)的底端固定安装有催化氧化装置(9);所述污水源热泵(2)固定安装在自动摊铺机(1)的右侧，在污水源热泵(2)和摊铺面板(6)之间还设置有太阳能集热器(10)，太阳能集热器(10)通过安装在其上下两侧的导热管道(11)固定安装在摊铺面板(6)的右侧，所述污水源热泵(2)的上方固定安装有回水装置(12)，在回水装置(12)的底端设置有出水装置(13)，回水装置(12)与出水装置(13)之间设置有导流管道(14)，回水装置(12)与出水装置(13)通过导流管道(14)固定连接。
2.根据权利要求1所述的一种污水污泥干化尾气的处理装置，其特征在于：所述摊铺面板(6)的左侧固定安装有干料仓(15)。
3.根据权利要求1所述的一种污水污泥干化尾气的处理装置，其特征在于：所述太阳能集热器(10)上下两侧的导热管道(11)表面设置有开关阀(16)。
4.根据权利要求1所述的一种污水污泥干化尾气的处理装置，其特征在于：所述摊铺面板(6)的数量为四个，且四个摊铺面板(6)在自动摊铺机(1)内部平行安置。
说明书
一种污水污泥干化尾气的处理装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种污水污泥干化尾气的处理装置。
背景技术
近年来，随着我国经济的发展和城镇化水平的提高，城镇污泥产量增长趋势十分明显，城市污泥中含有的大量水分导致其体积大、易腐败、病原体寄生虫滋生，热值难以利用等，因此，要达到“减量化、稳定化、无害化和资源化”的要求，除去水分是关键，在污泥热干化除去水分的过程中所产生的尾气物质主要有碳、氢和硫元素组成，这些尾气刺激气味明显，若不进行处理不仅会对人体造成损害而且污染环境，在这些尾气物质中主要有有机化合物如脂肪酸、氨类、醛类等，也有无机物如氨气和硫化氢，目前常用的处理方法有化学法和生物法，化学法通过化学试剂进行处理造成二次污染，这就增大设备的投入费用，导致加工成本升高。
实用新型内容
针对以上问题，本实用新型提供了一种污水污泥干化尾气的处理装置，清洁无污染，装置简单，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水污泥干化尾气的处理装置，包括自动摊铺机和污水源热泵，所述自动摊铺机的左侧固定安装有原料仓和污泥泵，且原料仓设置在污泥泵的左侧，在污泥泵的上方固定安装有中转仓，所述自动摊铺机的内部固定安装有摊铺面板，在摊铺面板的上方固定安装有自动收料机，摊铺面板通过安装在其内部的收料管道与自动收料机固定连接，在摊铺面板的底端固定安装有催化氧化装置;所述污水源热泵固定安装在自动摊铺机的右侧，在污水源热泵和摊铺面板之间还设置有太阳能集热器，太阳能集热器通过安装在其上下两侧的导热管道固定安装在摊铺面板的右侧，所述污水源热泵的上方固定安装有回水装置，在回水装置的底端设置有出水装置，回水装置与出水装置之间设置有导流管道，回水装置与出水装置通过导流管道固定连接。
作为本实用新型一种优选的技术方案，所述摊铺面板的左侧固定安装有干料仓。
作为本实用新型一种优选的技术方案，所述太阳能集热器上下两侧的导热管道表面设置有开关阀。
作为本实用新型一种优选的技术方案，所述摊铺面板的数量为四个，且四个摊铺面板在自动摊铺机内部平行安置。
与现有技术相比，本实用新型的有益效果是：该污水污泥干化尾气的处理装置，通过自动摊铺机，使得污泥均匀的铺展在自动摊铺机内部的摊铺面板的表面，设置太阳能集热器，充分利用太阳能这一清洁能源，同时配合安装在太阳能集热管上下两侧的导热管道，使得热量对污泥进行加热干化处理，干化后的污泥通过自动收料机排出，在摊铺面板的底端设置有催化氧化装置，通过催化氧化反应将有机物分解、无机物反应，生成达标可排放气体，设置回水装置和出水装置，在回水装置和出水装置之间设置有导流管道，实现水路循环，加速了脱水干化的进程，该处理装置环保高效，能够有效对尾气进行处理，结构设计合理，适用于实际的污泥处理的使用。
