申请日2016.08.09
公开(公告)日2016.11.16
IPC分类号C02F1/04; B01D1/26; B01D9/02
摘要
本发明提供了一种高盐废水真空连续蒸发干燥一体机，包括：壳体，所述壳体上设置有二次蒸汽出口;加热器，所述加热器设置在所述壳体内并具有换热腔体，所述加热器的轴线呈水平状态，所述加热器的外壁为加热面;这种高盐废水真空连续蒸发干燥一体机通过布料管将物料喷涂到加热器的加热面上，物料在加热面上形成连续的薄层，然后利用蒸汽使液态物料中的溶剂蒸发，固体料析出，这种高盐废水真空连续蒸发干燥一体机适用于通过现有方法已经浓缩至极限的高盐废水的继续浓缩、蒸发、干燥，特别适用于浓缩后无法结晶的成分复杂的高盐废水后期的蒸发、干燥处理。
权利要求书
1.一种高盐废水真空连续蒸发干燥一体机，其特征在于，包括：
壳体，所述壳体上设置有二次蒸汽出口;
加热器，所述加热器设置在所述壳体内并具有换热腔体，所述加热器的轴线呈水平状态，所述加热器的外壁为加热面;
转轴，所述转轴与加热器同轴设置，所述转轴的左端位于壳体的外部并且通过传动机构与电机连接，其右端依次穿过壳体的左端面、加热器的左端面和加热器的右端面，最终位于所述加热器的右端面与壳体的左端面之间，所述转轴的左端面设置有蒸汽入口，所述转轴上还设置有冷凝水出口;
机械密封件，所述机械密封件设置在所述转轴与壳体左端面的连接处;
布料管，至少一根布料管平行所述转轴的轴线设置在加热器的外围，所述布料管上开设有多个朝向圆柱形加热器的喷孔;
卸料刮刀，至少一个卸料刮刀固定在所述壳体中，所述卸料刮刀的刀刃与所述加热面接触;
干废盐收集器，所述干废盐收集器的进料口与壳体的内部连通，所述刀刃刮取的干废盐从所述干废盐收集器的进料口进入所述干废盐收集器中。
2.如权利要求1所述的高盐废水真空连续蒸发干燥一体机，其特征在于：所述二次蒸汽出口连接有真空泵。
3.如权利要求2所述的高盐废水真空连续蒸发干燥一体机，其特征在于：过所述转轴的轴线的竖直平面和过转轴的轴线的水平平面沿所述加热器转动方向将空间依次分为第一象限、第二象限、第三象限和第四象限，所述水平平面的下方为第一象限和第四象限，所有所述布料管位于第一象限和/或第二象限，所述刀刃位于第四象限。
4.如权利要求3所述的高盐废水真空连续蒸发干燥一体机，其特征在于：第一布料管为水平位置最低的所述布料管，第二布料管为水平位置最高的所述布料管，所述第一布料管的轴线和转轴的轴线的共同所在平面与所述竖直平面的夹角为5~10°，所述第二布料管的轴线在所述水平平面内，所述刀刃的延长线平行于所述转轴的轴线，所述刀刃的延长线和转轴的轴线的共同所在平面与所述竖直平面的夹角为1~10°，相邻二个所述布料管周向间隔5~10°。
5.如权利要求4所述的高盐废水真空连续蒸发干燥一体机，其特征在于：所述壳体内位于加热器的下方设置有挡板，所述挡板与所述竖直平面相交并且它们的夹角为5~10°，所述挡板的上边沿位于第四象限中并且平行于所述转轴的轴线，所述挡板的上边沿与所述加热面的最近距离为1~10mm。
6.如权利要求1~5任一项所述的高盐废水真空连续蒸发干燥一体机，其特征在于：所述转轴包括内管、外管、左盖板和右盖板，所述外管同轴套设在所述内管的外部，所述左端盖封闭所述外管的左端口，所述内管的左端口与所述左端盖的右侧面密封固定，所述右端盖封闭所述外管的右端口，所述内管的右端口与所述右端盖的左侧面保留间隙，所述左端盖居中设置有与内管连通的所述蒸汽入口，所述外管上靠近所述其左端口出设置有所述冷凝水出口。
7.如权利要求1~5任一项所述的高盐废水真空连续蒸发干燥一体机，其特征在于：所述干废盐收集器包括收集仓、上蝶阀、下蝶阀、压力调节阀和真空调节阀，所述收集仓，所述收集仓上端具有所述进料口，下端具有出料口，所述上蝶阀设置在收集仓的中部与进料口之间的颈部，所述下蝶阀设置在出料口上，所述进料口伸入所述壳体内，所述颈部的外壁与壳体密封连接，所述压力调节阀和真空调节阀设置在所述收集仓上。
8.如权利要求2~5任一项所述的高盐废水真空连续蒸发干燥一体机，其特征在于：还包括MVR蒸汽压缩机和二次蒸汽过滤器，所述二次蒸汽出口、真空泵、二次蒸汽过滤器、MVR蒸气压缩机以及蒸汽入口通过管道依次连接。
9.如权利要求2~5任一项所述的高盐废水真空连续蒸发干燥一体机，其特征在于：还包括冷凝器和冷凝液收集罐，所述冷凝器连接在所述二次蒸汽出口与真空泵之间，所述冷凝液收集罐与所述冷凝器连接。
10.如权利要求1~5任一项所述的高盐废水真空连续蒸发干燥一体机，其特征在于：还包括二个支撑组件，所述支撑组件包括轴承座和轴承，二个所述轴承的内圈与所述转轴同轴固定;
所述加热器为半管蒸汽加热式加热器或夹套蒸汽加热式加热器;
所述卸料刮刀为固定定位刮刀、压力刮刀、定位旋转刮刀或压力旋转刮刀;
所述卸料刮刀上还设置有用于调节刀刃与加热面之间压力的气动活塞或弹簧;
所述卸料刮刀的刀片是厚度为0.5~1mm的弹簧钢刀片;
所述壳体包括半圆柱形的上壳部和长方体形的下壳部，所述上壳部的下开口与下壳部的上开口密封对接;
所述布料管的轴向长度与加热器轴向长度一致，所述布料管的左端与加热器的左端对齐。
说明书
高盐废水真空连续蒸发干燥一体机
技术领域
本发明涉及蒸发干燥技术领域，尤其涉及一种高盐废水真空连续蒸发干燥一体机，用于分离盐溶液中的溶剂和溶质。
背景技术
稀的盐溶液的浓缩，是有限制性因素的，现有的浓缩结晶方法可以利用多种连续结晶器实现产品的连续结晶，但是对含较多有机杂质的高盐废水，多种成分的混合浆料无法实现连续结晶。而普通的蒸发器的浓缩极限不能超过溶质的饱和浓度。
发明内容
本发明要解决的技术问题是：针对现有的蒸发干燥设备和结晶设备难以将含有较多有机杂质的高盐废水中的盐、水以及有机溶剂有效分离，本发明提供了一种高盐废水真空连续蒸发干燥一体机来解决上述问题。

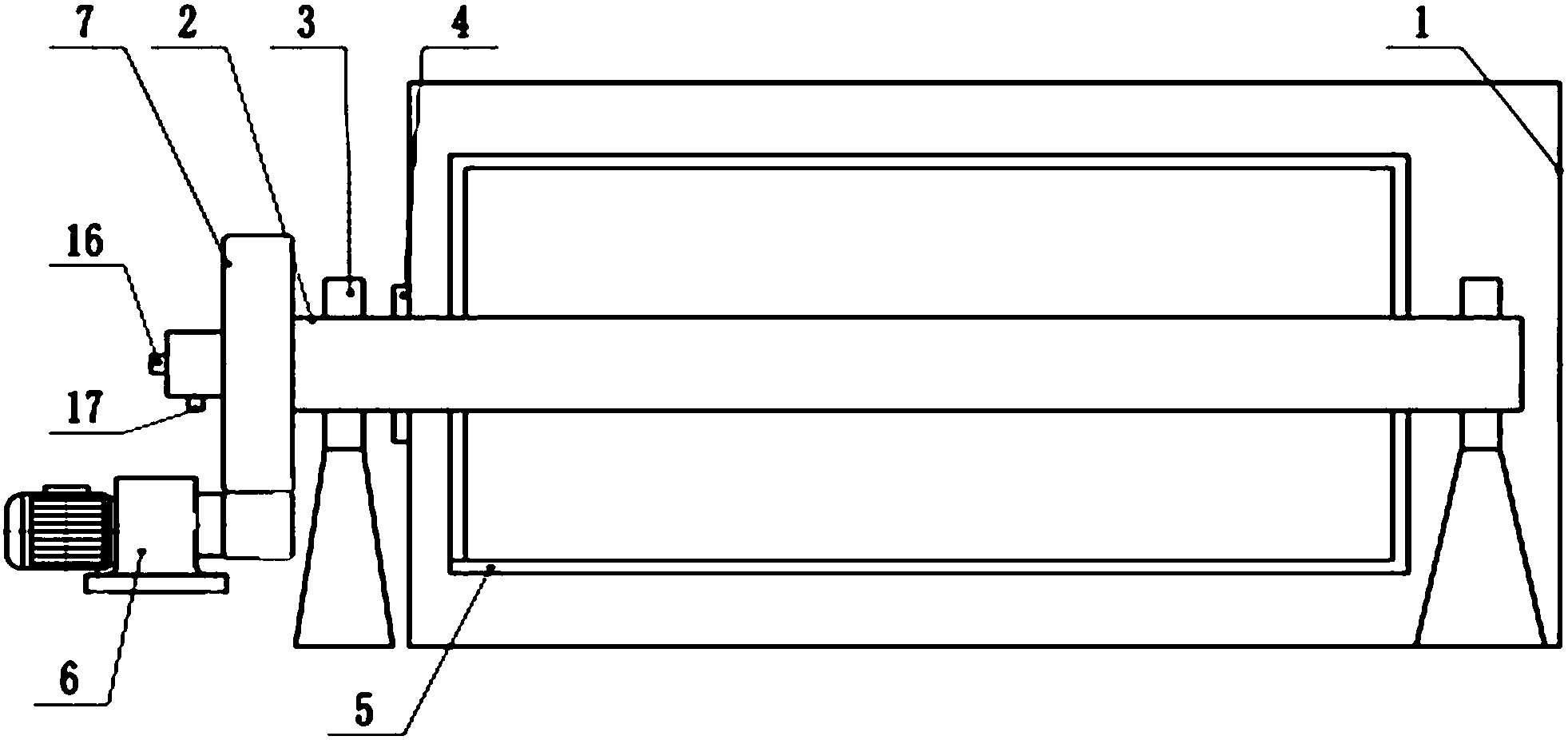

本发明解决其技术问题所采用的技术方案是：一种高盐废水真空连续蒸发干燥一体机，包括：
壳体，所述壳体上设置有二次蒸汽出口;
加热器，所述加热器设置在所述壳体内并具有换热腔体，所述加热器的轴线呈水平状态，所述加热器的外壁为加热面;
转轴，所述转轴与加热器同轴设置，所述转轴的左端位于壳体的外部并且通过传动机构与电机连接，其右端依次穿过壳体的左端面、加热器的左端面和加热器的右端面，最终位于所述加热器的右端面与壳体的左端面之间，所述转轴的左端面设置有蒸汽入口，所述转轴上还设置有冷凝水出口;
机械密封件，所述机械密封件设置在所述转轴与壳体左端面的连接处;
布料管，至少一根布料管平行所述转轴的轴线设置在加热器的外围，所述布料管上开设有多个朝向圆柱形加热器的喷孔;
卸料刮刀，至少一个卸料刮刀固定在所述壳体中，所述卸料刮刀的刀刃与所述加热面接触;
干废盐收集器，所述干废盐收集器的进料口与壳体的内部连通，所述刀刃刮取的干废盐从所述干废盐收集器的进料口进入所述干废盐收集器中。
作为优选，所述二次蒸汽出口连接有真空泵。
作为优选，过所述转轴的轴线的竖直平面和过转轴的轴线的水平平面沿所述加热器转动方向将空间依次分为第一象限、第二象限、第三象限和第四象限，所述水平平面的下方为第一象限和第四象限，所有所述布料管位于第一象限和/或第二象限，所述刀刃位于第四象限。
作为优选，第一布料管为水平位置最低的所述布料管，第二布料管为水平位置最高的所述布料管，所述第一布料管的轴线和转轴的轴线的共同所在平面与所述竖直平面的夹角为5~10°，所述第二布料管的轴线在所述水平平面内，所述刀刃的延长线平行于所述转轴的轴线，所述刀刃的延长线和转轴的轴线的共同所在平面与所述竖直平面的夹角为1~10°，相邻二个所述布料管周向间隔5~10°。
作为优选，所述壳体内位于加热器的下方设置有挡板，所述挡板与所述竖直平面相交并且它们的夹角为5~10°，所述挡板的上边沿位于第四象限中并且平行于所述转轴的轴线，所述挡板的上边沿与所述加热面的最近距离为1~10mm。
作为优选，所述转轴包括内管、外管、左盖板和右盖板，所述外管同轴套设在所述内管的外部，所述左端盖封闭所述外管的左端口，所述内管的左端口与所述左端盖的右侧面密封固定，所述右端盖封闭所述外管的右端口，所述内管的右端口与所述右端盖的左侧面保留间隙，所述左端盖居中设置有与内管连通的所述蒸汽入口，所述外管上靠近所述其左端口出设置有所述冷凝水出口。
作为优选，所述干废盐收集器包括收集仓、上蝶阀、下蝶阀、压力调节阀和真空调节阀，所述收集仓，所述收集仓上端具有所述进料口，下端具有出料口，所述上蝶阀设置在收集仓的中部与进料口之间的颈部，所述下蝶阀设置在出料口上，所述进料口伸入所述壳体内，所述颈部的外壁与壳体密封连接，所述压力调节阀和真空调节阀设置在所述收集仓上。
作为优选，还包括MVR蒸汽压缩机和二次蒸汽过滤器，所述二次蒸汽出口、真空泵、二次蒸汽过滤器、MVR蒸气压缩机以及蒸汽入口通过管道依次连接。
作为优选，还包括冷凝器和冷凝液收集罐，所述冷凝器连接在所述二次蒸汽出口与真空泵之间，所述冷凝液收集罐与所述冷凝器连接。
作为优选，还包括二个支撑组件，所述支撑组件包括轴承座和轴承，二个所述轴承的内圈与所述转轴同轴固定;
所述加热器为半管蒸汽加热式加热器或夹套蒸汽加热式加热器;
所述卸料刮刀为固定定位刮刀、压力刮刀、定位旋转刮刀或压力旋转刮刀;
所述卸料刮刀上还设置有用于调节刀刃与加热面之间压力的气动活塞或弹簧;
所述卸料刮刀的刀片是厚度为0.5~1mm的弹簧钢刀片;
所述壳体包括半圆柱形的上壳部和长方体形的下壳部，所述上壳部的下开口与下壳部的上开口密封对接;
所述布料管的轴向长度与加热器轴向长度一致，所述布料管的左端与加热器的左端对齐。
本发明的有益效果是，这种高盐废水真空连续蒸发干燥一体机通过布料管将物料喷涂到加热器的加热面上，物料在加热面上形成连续的薄层，然后利用蒸汽使液态物料中的溶剂蒸发，固体料析出，这种高盐废水真空连续蒸发干燥一体机适用于通过现有方法已经浓缩至极限的高盐废水的继续浓缩、蒸发、干燥，特别适用于浓缩后无法结晶的成分复杂的高盐废水后期的蒸发、干燥处理。
