申请日2016.08.09
公开(公告)日2016.10.26
IPC分类号C02F11/00; C02F11/12; C02F3/00
摘要
本发明提供污泥分离回收利用装置，包括污泥分离装置、污泥搅拌装置和污水罐，污泥分离装置一端与污泥搅拌装置相连，污泥分离装置另一端与污水罐相连。本发明的有益效果是污水中会伴随有一些污泥的存在，污泥会对污水的生物降解过程产生一定的影响，首先将污水污泥进行有效的分离，并将分离后的污泥进行处理后应用于其他领域。
权利要求书
1.污泥分离回收利用装置，其特征在于：包括污泥分离装置、污泥搅拌装置和污水罐，所述污泥分离装置一端与所述污泥搅拌装置相连，所述污泥分离装置另一端与所述污水罐相连;
所述污泥分离装置包括污水储存罐、污泥离心装置和污泥回收装置，所述污水储存罐内部底端设置有所述污泥离心装置，所述污泥回收装置设置在所述污水储存罐顶端，在所述污水储存罐底端设置有污水排出管路，所述污泥离心装置包括离心球、分进水管件、主进水管件、离心底座、离心电机和污泥排出管，在所述污水储存罐内部底端设置有所述离心底座，在所述离心底座内设置有所述离心电机，所述主进水管件与所述离心电机相连，在所述主进水管件上均匀设置有所述分进水管件，在所述分进水管件上设置有所述离心球，所述离心球采用中空交错网状的球形结构，所述污泥排出管设置在所述主进水管件底端一侧，且在所述污泥排出管上设置有排污泵，所述主进水管件顶端通过进水泵与污水进水管路相连;
所述污泥搅拌装置包括污泥储存罐、搅拌轴、搅拌驱动器和搅拌部件，所述污泥储存罐通过所述污泥排出管与所述污泥离心装置相连，所述搅拌驱动器设置在所述污泥储存罐的内壁上，所述搅拌轴两端通过所述搅拌驱动器与所述污泥储存罐的内壁相连，所述搅拌驱动器用于驱动所述搅拌轴进行转动，所述搅拌部件均匀设置在所述搅拌轴上，所述搅拌部件包括竖向搅拌杆、第一横向搅拌杆、第二横向搅拌杆和搅拌棒，所述竖向搅拌杆一端设置在所述搅拌轴上，所述竖向搅拌杆另一端设置有所述第一横向搅拌杆，在所述竖向搅拌杆中部设置有所述第二横向搅拌杆，在所述第一横向搅拌杆和所述第二横向搅拌杆上均匀交错设置有所述搅拌棒;
所述污水罐顶端通过污水排出管路与所述污水储存罐相连，在所述污水排出管路上设置有进水阀，在所述污水罐底端设置有污水排水管路，在所述污水排水管路上设置有排水阀。
2.根据权利要求1所述的污泥分离回收利用装置，其特征在于：所述污泥回收装置包括污泥回收槽、污泥收集刮板以及刮板滑动导轨，所述刮板滑动导轨设置在所述污水储存罐顶端，所述污泥收集刮板活动的设置在所述刮板滑动导轨上，所述污泥回收槽通过污泥回收导轨设置在所述生物降解罐顶端一侧，所述污泥回收槽采用“L”形结构。
3.根据权利要求1所述的污泥分离回收利用装置，其特征在于：在所述污水罐内顶端设置有水位监测器，所述水位监测器的输出端与设置在污水罐外侧的控制系统的水量输入端相连，所述控制系统的水量输出端与所述进水阀的开关相连，所述控制系统的排水输出端与所述控制系统的排水输入端相连，所述控制系统的排水输出端与所述排水阀的开关相连。
说明书
污泥分离回收利用装置
技术领域
本发明涉及环保技术领域，更具体地说，涉及一种污泥分离回收利用装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。而目前的污水处理池制作成本高，处理效果差。
发明内容
本发明克服了现有技术中的不足，由于污水中存在很多影响污水处理效率的污泥或者是其他不溶物的存在，从而导致目前的污水处理池制作成本高，处理效果差，提供了一种污泥分离回收利用装置，污水中会伴随有一些污泥的存在，污泥会对污水的生物降解过程产生一定的影响，首先将污水污泥进行有效的分离，并将分离后的污泥进行处理后应用于其他领域。
本发明的目的通过下述技术方案予以实现。
污泥分离回收利用装置，包括污泥分离装置、污泥搅拌装置和污水罐，所述污泥分离装置一端与所述污泥搅拌装置相连，所述污泥分离装置另一端与所述污水罐相连;

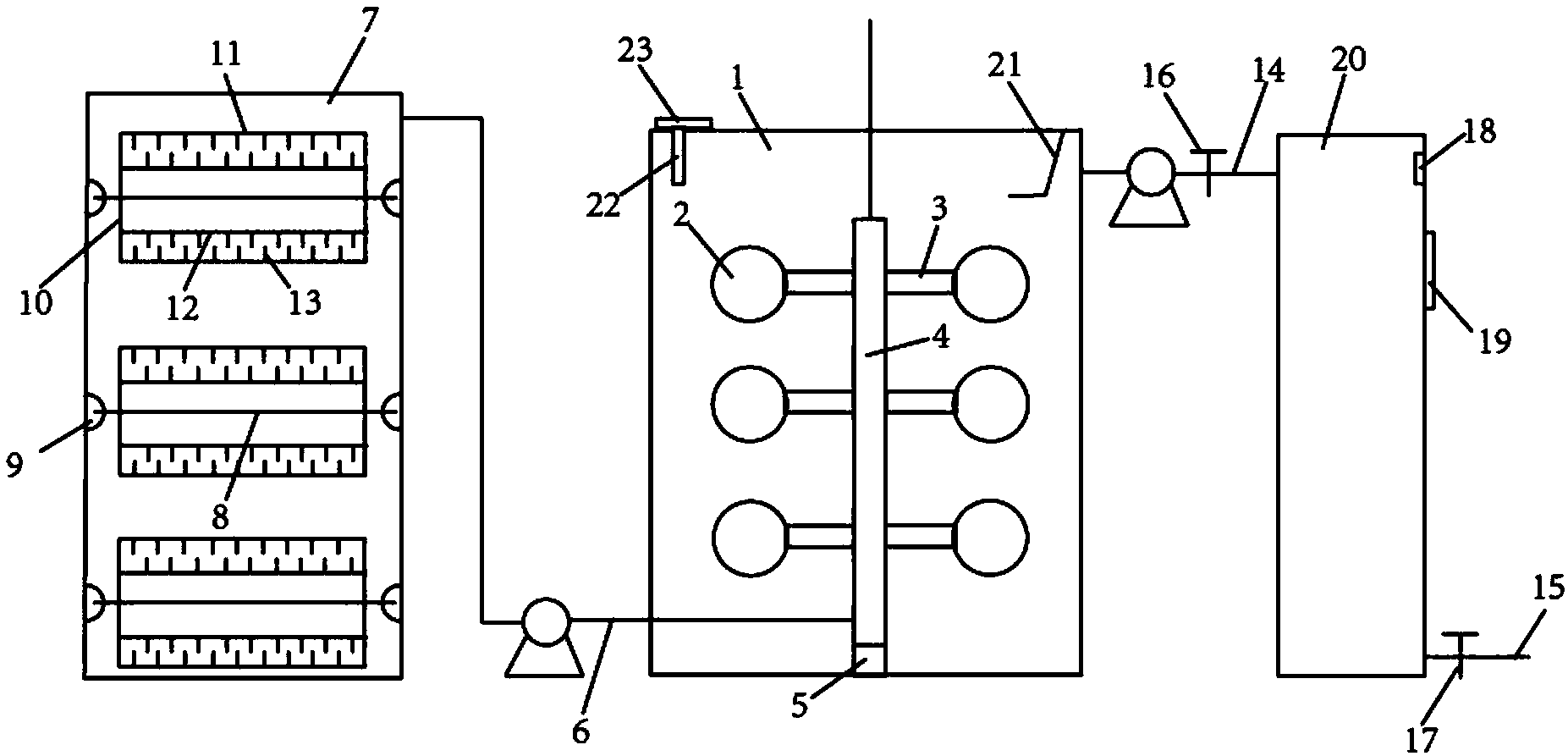

所述污泥分离装置包括污水储存罐、污泥离心装置和污泥回收装置，所述污水储存罐内部底端设置有所述污泥离心装置，所述污泥回收装置设置在所述污水储存罐顶端，在所述污水储存罐底端设置有污水排出管路，所述污泥离心装置包括离心球、分进水管件、主进水管件、离心底座、离心电机和污泥排出管，在所述污水储存罐内部底端设置有所述离心底座，在所述离心底座内设置有所述离心电机，所述主进水管件与所述离心电机相连，在所述主进水管件上均匀设置有所述分进水管件，在所述分进水管件上设置有所述离心球，所述离心球采用中空交错网状的球形结构，所述污泥排出管设置在所述主进水管件底端一侧，且在所述污泥排出管上设置有排污泵，所述主进水管件顶端通过进水泵与污水进水管路相连;
所述污泥搅拌装置包括污泥储存罐、搅拌轴、搅拌驱动器和搅拌部件，所述污泥储存罐通过所述污泥排出管与所述污泥离心装置相连，所述搅拌驱动器设置在所述污泥储存罐的内壁上，所述搅拌轴两端通过所述搅拌驱动器与所述污泥储存罐的内壁相连，所述搅拌驱动器用于驱动所述搅拌轴进行转动，所述搅拌部件均匀设置在所述搅拌轴上，所述搅拌部件包括竖向搅拌杆、第一横向搅拌杆、第二横向搅拌杆和搅拌棒，所述竖向搅拌杆一端设置在所述搅拌轴上，所述竖向搅拌杆另一端设置有所述第一横向搅拌杆，在所述竖向搅拌杆中部设置有所述第二横向搅拌杆，在所述第一横向搅拌杆和所述第二横向搅拌杆上均匀交错设置有所述搅拌棒;
所述污水罐顶端通过污水排出管路与所述污水储存罐相连，在所述污水排出管路上设置有进水阀，在所述污水罐底端设置有排水管路，在所述排水管路上设置有排水阀。
所述污泥回收装置包括污泥回收槽、污泥收集刮板以及刮板滑动导轨，所述刮板滑动导轨设置在所述污水储存罐顶端，所述污泥收集刮板活动的设置在所述刮板滑动导轨上，所述污泥回收槽通过污泥回收导轨设置在所述生物降解罐顶端一侧，所述污泥回收槽采用“L”形结构。
在所述污水罐内顶端设置有水位监测器，所述水位监测器的输出端与设置在污水罐外侧的控制系统的水量输入端相连，所述控制系统的水量输出端与所述进水阀的开关相连，所述控制系统的排水输出端与所述控制系统的排水输入端相连，所述控制系统的排水输出端与所述排水阀的开关相连。
本发明的有益效果为：污泥分离装置的设置，通过设置在污水储存罐底端设置有污泥离心装置，污泥离心装置通过离心作用将污水中的污泥与污水进行有效地分离，从而避免污泥对后续污水处理过程的影响，提高污水处理的效率;污泥回收装置的设置，使得漂浮于污水上层的污泥能够提前被顶层污泥回收装置所收集，使得漂浮于污水上层的污泥不会影响污水的曝气作用，同时再次降低了污水中污泥的含量;通过污泥排出管将污泥离心装置内的污泥排出至污泥储存罐，通过设置在污泥储存罐内的搅拌装置，来对污泥储存罐内的污泥进行不停的搅拌、打碎操作，从而使得大块的污泥变成小块的污泥，以便后续操作的进行，从而将污水中的污泥有效的利用起来，减少了污水处理中废弃产物的量，从而提高后续污水的处理效率，提高污水处理产物的含氧量;在污水排出管路和排水管路上分别设置有进水阀与排水阀，且在污水罐顶端端设置有水位监测器，则是为了自动化控制生物降解罐中污水含量，当污水含量过高时，控制系统控制进水阀关闭，同时控制系统控制排水阀开启，从而向外排水，从而避免污水罐内污水含量过多，导致污水外溢的情况发生。
