申请日2016.09.13
公开(公告)日2017.04.19
IPC分类号C02F9/14
摘要
本实用新型涉及一种移动式养殖废水处理一体化设备，包括壳体，壳体内设有依次连通的ABR池、接触氧化池、沉淀池和设备间，ABR池通过隔板分隔有至少三个格室，其中，首端的格室为设有进水管的进水格室，其余格室均通过折板分隔成下流区和上流区，且至少在末端格室的上流区内设有填料，上流区与下流区的体积比为5：1～3：1;折板靠近ABR池池底的端部朝向下一个格室折弯且与ABR池池底之间具有间隙，折板的顶端高于所述隔板的顶端。本实用新型中的ABR池的进水格室不设置下流区，防止进水负荷过高发生堵塞，最后两格室内增加填料，对厌氧污泥和附着其中的厌氧微生物进行截留，提高接触氧化池进水水质，同时增加了单位体积内的微生物量，提高了处理效果。
权利要求书
1.一种移动式养殖废水处理一体化设备，其特征在于：包括壳体，所述壳体内设有依次连通的ABR池、接触氧化池、沉淀池和设备间，所述ABR池通过隔板分隔有至少三个格室，其中，首端的格室为设有进水管的进水格室，其余格室均通过折板分隔成下流区和上流区，且至少在末端格室的上流区内设有填料，所述上流区与下流区的体积比为5：1～3：1;所述折板靠近所述ABR池池底的端部朝向下一个格室折弯且与ABR池池底之间具有间隙，所述折板的顶端高于所述隔板的顶端。
2.根据权利要求1所述的移动式养殖废水处理一体化设备，其特征在于：所述沉淀池为竖流式沉淀池，所述接触氧化池与沉淀池之间设有顶端高于接触氧化池与沉淀池顶端的挡板。
3.根据权利要求1所述的移动式养殖废水处理一体化设备，其特征在于：所述填料为颗粒柱状悬浮填料。
4.根据权利要求2所述的移动式养殖废水处理一体化设备，其特征在于：所述接触氧化池内设有曝气管路、载体填料和液位计。
5.根据权利要求4所述的移动式养殖废水处理一体化设备，其特征在于：所述曝气管路为穿孔曝气管或微孔曝气盘。
6.根据权利要求4所述的移动式养殖废水处理一体化设备，其特征在于：所述载体填料为悬挂式填料、浮挂式填料或悬浮填料。
7.根据权利要求4所述的移动式养殖废水处理一体化设备，其特征在于：所述液位计为静压式液位变送器。
8.根据权利要求5所述的移动式养殖废水处理一体化设备，其特征在于：所述设备间内设有与所述曝气管路连通的曝气风机、用于控制曝气风机与液位计及进水泵的控制柜、紫外消毒装置。
9.根据权利要求8所述的移动式养殖废水处理一体化设备，其特征在于：所述紫外消毒装置为管道过流式紫外杀菌器。
10.根据权利要求1-9任一项所述的移动式养殖废水处理一体化设备，其特征在于：所述壳体由碳钢制成，并在壳体内壁与外壁上均设有防腐层。
说明书
一种移动式养殖废水处理一体化设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种移动式养殖废水处理一体化设备。
背景技术
分散式及小规模养殖场作为农村地方经济的支柱性产业，现阶段难以将其规模化和规范化，养殖方式不规范、养殖量波动较大、污染物排放点分散、经济水平有限等都成为制约农村分散式养殖废水处理的关键因素。农村分散式养殖废水的直接排放将对其生态环境造成破坏。
申请号为CN201210201431.5中国专利申请公开了一体化畜禽养殖废水处理方法。该方法通过以下技术路线实现：①将养殖废水统一收集后，加入聚合硫酸铁絮凝后用固液分离机进行初步分离;②分离后的废水通过UASB厌氧工艺进行厌氧分解;③分解后废水进入超声波闭路发生装置内进行一系列高级物化反应;④反应后废水通过物理过滤后经臭氧反应塔进行充分氧化反应;⑤最后通过活性炭和沸石等滤料进行过滤。该方法处理畜禽养殖废水工艺路线较复杂，需要专人操作且对操作人员专业要求较高;采用混凝沉淀的方式进行固液分离，增加运行成本和操作难度，因此该方法更适于工业化大生产。
申请号为CN201420263050.4中国专利申请公开了一种畜禽养殖废水一体化处理设备。该设备包括沉淀区、厌氧区、好氧区、分离区以及终沉区的壳体。厌氧区内设置有厌氧细菌，好氧区内设置有好氧细菌，分离区内设置有三相分离器，还包括：鼓风机，鼓风机的出口连接有多个曝气头，曝气头部分朝向厌氧区部分朝向好氧区。该设备处理小型养殖场废水比传统土建方式大大缩短了建设工期，但是该设备分区较多，增加设备有效体积;各功能段处理效率不高，类似于传统的AO工艺。
申请号为CN201320784239.3中国专利申请公开了一种畜禽养殖废水的处理系统。该系统包括ABR池、好氧生物滤池和反硝化池，ABR池与好氧生物滤池之间通过污水管道连接，污水管道伸入好氧生物滤池的一段设置有雾化喷头，污水管道上设置有提升泵，好氧生物滤池通过管道将出水送入反硝化池，反硝化池内设置有滤料，滤料下方设置有曝气装置，反硝化池的底部设置有出水口。该系统厌氧单元采用了高效零能耗的ABR，提高了污染物的去除效率，但是未考虑ABR前后格室污染负荷不同，污泥及微生物生长速度不成所造成的前级堵塞和后面微生物量不足的问题。
据此，本实用新型旨在以上研究的基础上，针对农村经济技术水平及养殖特性开发出一套适合其畜禽养殖废水处理的技术。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种用以提高养殖废水的处理效率、同时降低设备的操作难度、减小设备占地面积的移动式养殖废水处理一体化设备。
本实用新型的移动式养殖废水处理一体化设备，包括壳体，所述壳体内设有依次连通的ABR池、接触氧化池、沉淀池和设备间，所述ABR池通过隔板分隔有至少三个格室，其中，首端的格室为设有进水管的进水格室，其余格室均通过折板分隔成下流区和上流区，且至少在末端格室的上流区内设有填料，所述上流区与下流区的体积比为5：1～3：1;所述折板靠近所述ABR池池底的端部朝向下一个格室折弯且与ABR池池底之间具有间隙，所述折板的顶端高于所述隔板的顶端。
进一步的，所述沉淀池为竖流式沉淀池，所述接触氧化池与沉淀池之间设有顶端高于接触氧化池与沉淀池顶端的挡板。
进一步的，所述填料为悬浮填料，优选颗粒柱状悬浮填料。
进一步的，所述接触氧化池内设有曝气管路、载体填料和液位计。
进一步的，所述曝气管路为穿孔曝气管或微孔曝气盘。
进一步的，所述载体填料为悬挂式填料、浮挂式填料或悬浮填料。
进一步的，所述液位计为静压式液位变送器。
进一步的，所述设备间内设有与所述曝气管路连通的曝气风机、用于控制曝气风机与液位计及进水泵的控制柜、紫外消毒装置。
进一步的，所述紫外消毒装置为管道过流式紫外杀菌器。
进一步的，所述壳体由碳钢制成，并在壳体内壁与外壁上均设有防腐层。
借由上述方案，本实用新型至少具有以下优点：
1、ABR池进水格室不设置下流区，减少了进水发生堵塞的故障，由于ABR池进水格室承担的有机负荷较高，污泥生长速度较快，因此进水端及易发生污泥堵塞现象，取消下流区可以有效减少这一故障;
2、ABR最后两格室增加填料有利于截留微生物和污泥，防止污泥流失，提高下一环节的进水水质，增加反应器单位体积内的微生物量，提高处理效率;
3、通过在接触氧化池与沉淀池之间增加挡板，改变水流方向，沉淀池由原来的平流式变为竖流式，沉淀效果更好，结构更紧凑;
4、整个装置至于一体式壳体内，一键式启动，操作简单，移动方便。

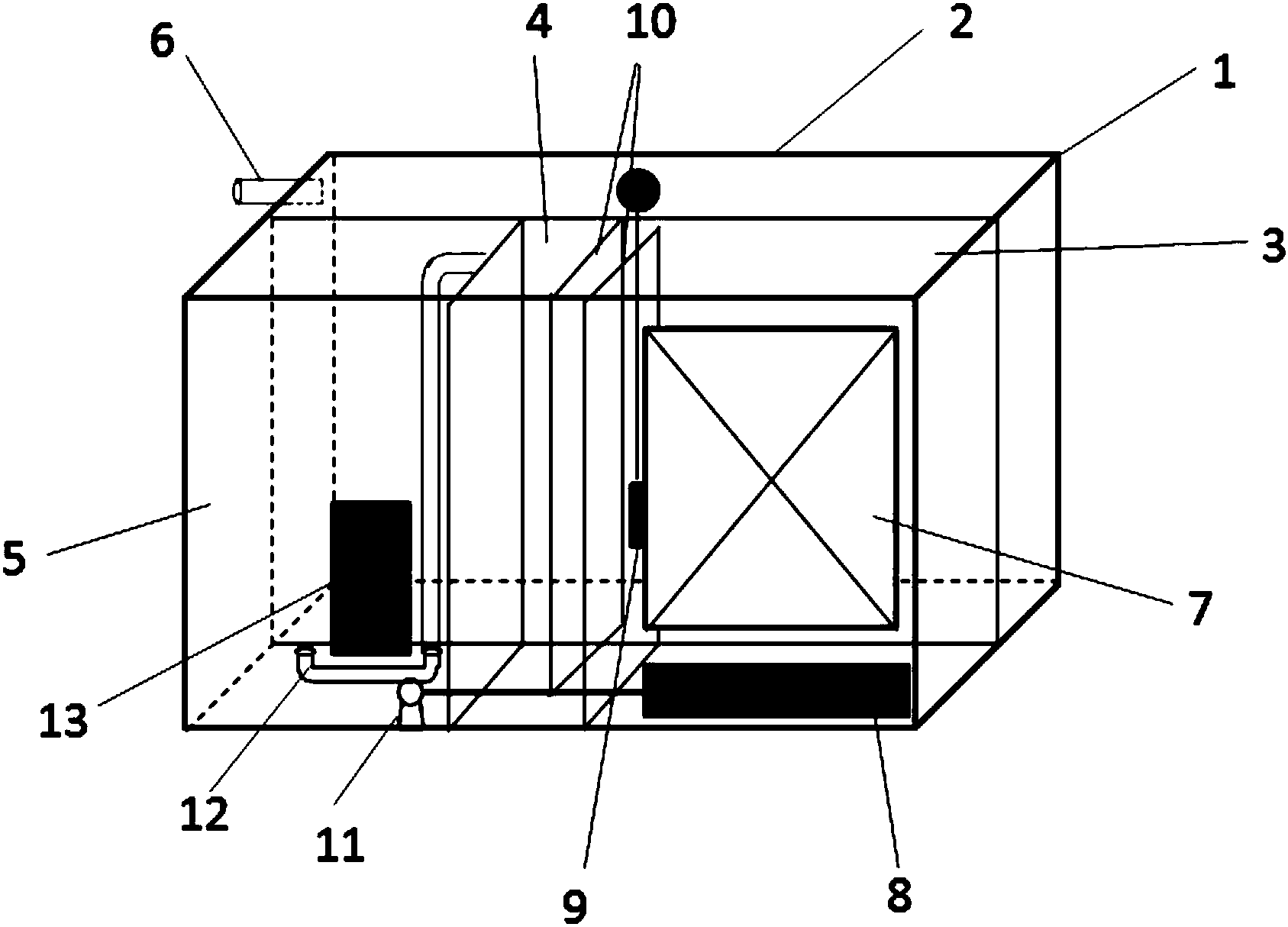

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
