申请日2016.09.13
公开(公告)日2017.04.12
IPC分类号B03C3/34; B03C3/16; C02F9/04; C02F103/18
摘要
一种金属极板湿式电除尘器废水处理系统，属于废水处理技术领域。其特征在于：所述的除尘器排水管(20)连接循环水管路的入水端，循环水管路的出水端设有灰水分离器，灰水分离器的出口端分别连接循环水连接管路和废水排出管(4)，循环水连接管路连接所述的湿式电除尘器(8)入水端，废水排出管(4)分成三路分别连接含煤废水池(1)、脱硫石灰石浆液箱(2)和补给水箱(14)。本实用新型改变以往废水直接排入含煤废水池集中处理的方式，将废水排出管分成三路，充分利用废水偏中性pH值、Cl‑含量不高等特点，将废水回收再利用，充分利用废水的剩余价值，在处理废水的同时又避免水资源的浪费，彻底做到物尽其用。
权利要求书

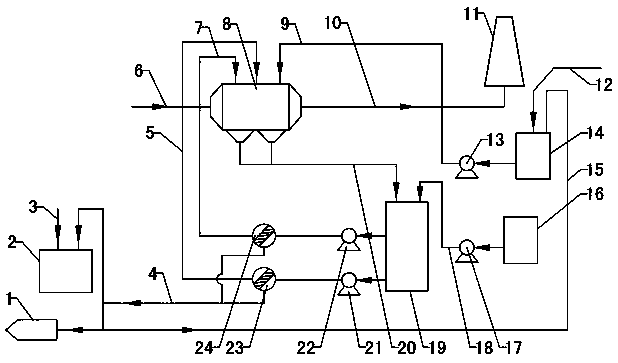

1.一种金属极板湿式电除尘器废水处理系统，包括含煤废水池(1)、补给水管路、循环水管路和湿式电除尘器(8)，除尘器排水管(20)通过循环水管路连接含煤废水池(1)，其特征在于：所述的除尘器排水管(20)连接循环水管路的入水端，循环水管路的出水端设有灰水分离器，灰水分离器的出口端分别连接循环水连接管路和废水排出管(4)，循环水连接管路连接所述的湿式电除尘器(8)入水端，废水排出管(4)分成三路分别连接含煤废水池(1)、脱硫石灰石浆液箱(2)和补给水箱(14)。
2.根据权利要求1所述的一种金属极板湿式电除尘器废水处理系统，其特征在于：所述的湿式电除尘器(8)一端还连接烟气进气管(6)，另一端通过除尘器出气管(10)连接烟囱(11)。
3.根据权利要求1所述的一种金属极板湿式电除尘器废水处理系统，其特征在于：所述的循环水管路一端还连接有碱液管路，碱液管路包括碱储罐(16)、碱液泵(17)和碱液出口管(18)，碱液出口管(18)连接循环水管路。
4.根据权利要求1所述的一种金属极板湿式电除尘器废水处理系统，其特征在于：所述的循环水管路包括按流体走向依次连接的循环水箱(19)、循环水泵和灰水分离器，循环水箱(19)的出口端分成两条连接湿式电除尘器(8)的循环水进水管，两条循环水进水管上分别设置循环水泵和灰水分离器，两灰水分离器的出口端一侧共同连接所述的废水排出管(4)。
5.根据权利要求1所述的一种金属极板湿式电除尘器废水处理系统，其特征在于：所述的补给水管路包括补给水管(9)、机组工业水管(12)、补给水泵(13)和补给水箱(14)，补给水箱(14)的入口端连接机组工业水管(12)，出口端通过补给水管(9)连接湿式电除尘器(8)，且补给水管(9)上设有补给水泵(13)。
6.根据权利要求1所述的一种金属极板湿式电除尘器废水处理系统，其特征在于：所述的脱硫石灰石浆液箱(2)的入口端还连接脱硫工艺水进水管(3)。
说明书
一种金属极板湿式电除尘器废水处理系统
技术领域
一种金属极板湿式电除尘器废水处理系统，属于废水处理技术领域。
背景技术
湿式电除尘器水系统的废水排放为12t/h，废水pH值为6~8，其中，Cl-<500mg/L，SS<2000～3000ppm，含固量<5216mg/L，因此，废水具有一定的轻微盐腐蚀性。目前，湿式电除尘器水系统的废水通常直接排至煤场含煤废水池中，进行综合处理，此种处理方式不但增大了含煤废水的处理水量，造成设备出力增加，同时，由于湿式电除尘器水系统的废水pH值偏中性，Cl-含量不高，有一定的回收利用价值，排至含煤废水也造成了一定水资源的浪费。
发明内容
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种处理废水的同时回收利用废水剩余价值的金属极板湿式电除尘器废水处理系统。
本实用新型解决其技术问题采用的技术方案是：该种金属极板湿式电除尘器废水处理系统，包括含煤废水池、补给水管路、循环水管路和湿式电除尘器，除尘器排水管通过循环水管路连接含煤废水池，其特征在于：所述的除尘器排水管连接循环水管路的入水端，循环水管路的出水端设有灰水分离器，灰水分离器的出口端分别连接循环水连接管路和废水排出管，循环水连接管路连接所述的湿式电除尘器入水端，废水排出管分成三路分别连接含煤废水池、脱硫石灰石浆液箱和补给水箱。
改变以往废水直接排入含煤废水池集中处理的方式，将废水排出管分成三路，并分别连接含煤废水池、脱硫石灰石浆液箱和补给水箱，充分利用废水偏中性PH值、Cl-含量不高等特点，将废水回收再利用，充分利用废水的剩余价值，在处理废水的同时又避免水资源的浪费，彻底做到物尽其用。
所述的湿式电除尘器一端还连接烟气进气管，另一端通过除尘器出气管连接烟囱。
所述的循环水管路一端还连接有碱液管路，碱液管路包括碱储罐、碱液泵和碱液出口管，碱液出口管连接循环水管路。
所述的循环水管路包括按流体走向依次连接的循环水箱、循环水泵和灰水分离器，循环水箱的出口端分成两条连接湿式电除尘器的循环水进水管，两条循环水进水管上分别设置循环水泵和灰水分离器，两灰水分离器的出口端一侧共同连接所述的废水排出管。
所述的补给水管路包括补给水管、机组工业水管、补给水泵和补给水箱，补给水箱的入口端连接机组工业水管，出口端通过补给水管连接湿式电除尘器，且补给水管上设有补给水泵。
所述的脱硫石灰石浆液箱的入口端还连接脱硫工艺水进水管。
与现有技术相比，本实用新型所具有的有益效果是：本实用新型改变以往废水直接排入含煤废水池集中处理的方式，将废水排出管分成三路，并分别连接含煤废水池、脱硫石灰石浆液箱和补给水箱，充分利用废水偏中性pH值、Cl-含量不高等特点，将废水回收再利用，充分利用废水的剩余价值，在处理废水的同时又避免水资源的浪费，彻底做到物尽其用。通过湿式电除尘器和湿法脱硫系统的联合优化运行，未发生内部喷淋、冲洗水管道和喷嘴堵塞的情况，也没有影响湿式电除尘器的除尘效果，同时实现了湿式电除尘器水系统废水的零外排，提高了设备运行可靠性，消除了环保隐患，确保环保设备可控在控性。
