申请日2016.09.13
公开(公告)日2017.05.03
IPC分类号F28D1/047; F24J3/00
摘要
本实用新型揭示了一种淋浴废水余热回收换热器，安装于淋浴室底部，包括接水槽和枕形换热板，所述接水槽的底面呈倾斜设置并且在倾斜的底端设置有废水排放口，所述枕形换热板表面设置有多个通孔，所述枕形换热板通过激光或是氩弧焊接在接水槽上，所述枕形换热板的四周和通孔边缝焊接在所述接水槽底部并形成板内流体通道，所述枕形换热板在所述废水排放口一侧设置有冷自来水进口和回收热后自来水出口。本实用新型安装于淋浴室底部，就近回收余热，解决了流程过长，沿程热量损失的问题;换热器表面为平整光滑倾斜表面，易于排水与清洁，解决了堵塞和污垢问题;换热器可用于现有淋浴室改造，只需连接进出水管即可使用，解决了安装困难的问题。
权利要求书
1.一种淋浴废水余热回收换热器，安装于淋浴室底部，包括接水槽和枕形换热板，所述接水槽的底面呈倾斜设置并且在倾斜的底端设置有废水排放口，其特征在于：所述枕形换热板表面设置有多个通孔，所述枕形换热板通过激光或是氩弧焊接在接水槽上，所述枕形换热板的四周和通孔边缝焊接在所述接水槽底部并形成板内流体通道，所述枕形换热板在所述废水排放口一侧设置有冷自来水进口和回收热后自来水出口。
2.根据权利要求1所述的淋浴废水余热回收换热器，其特征在于：所述枕形换热板在废水排放口对应处设置有分隔槽。
3.根据权利要求2所述的淋浴废水余热回收换热器，其特征在于：所述冷自来水进口和回收热后自来水出口分别设置于所述分隔槽的两侧。
4.根据权利要求1所述的淋浴废水余热回收换热器，其特征在于：所述接水槽底部还包括盘旋的蛇形通道换热板。
5.根据权利要求4所述的淋浴废水余热回收换热器，其特征在于：所述冷自来水进口设置在所述蛇形通道换热板的边沿处，所述回收热后自来水出口设置在所述蛇形通道换热板的中间。
说明书
一种淋浴废水余热回收换热器
技术领域
本实用新型涉及换热器领域的一种板式换热器，尤其是一种淋浴废水余热回收换热器。
背景技术
淋浴废水温度达35℃，是一种非常有益的余热资源，现有的解决方案一般是将淋浴废水集中收集，然后再利用可拆板式换热器或是壳管换热器余热回收，这造成系统施工难度大;而且因废水流程长，水温下降明显，造成了浪费;另外因淋浴废水中含有毛发、油污，造成各种换热器应用均受到易堵塞、污垢多的问题。
实用新型内容
本实用新型的目的在于提供一种安装于淋浴室底部，就近回收余热，解决了流程过长，沿程热量损失的问题;换热器表面为平整光滑倾斜表面，易于排水与清洁，解决了堵塞和污垢问题;换热器可用于现有淋浴室改造，只需连接进出水管即可使用，解决了安装困难的问题的淋浴废水余热回收换热器。

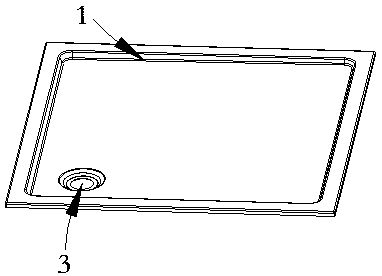

本实用新型的技术方案是，一种淋浴废水余热回收换热器，安装于淋浴室底部，包括接水槽和枕形换热板，所述接水槽的底面呈倾斜设置并且在倾斜的底端设置有废水排放口，所述枕形换热板表面设置有多个通孔，所述枕形换热板通过激光或是氩弧焊接在接水槽上，所述枕形换热板的四周和通孔边缝焊接在所述接水槽底部并形成板内流体通道，所述枕形换热板在所述废水排放口一侧设置有冷自来水进口和回收热后自来水出口。
在本实用新型一个较佳实施例中，所述枕形换热板在废水排放口对应处设置有分隔槽。
在本实用新型一个较佳实施例中，所述冷自来水进口和回收热后自来水出口分别设置于所述分隔槽的两侧。
在本实用新型一个较佳实施例中，所述接水槽底部还包括盘旋的蛇形通道换热板。
在本实用新型一个较佳实施例中，所述冷自来水进口设置在所述蛇形通道换热板的边沿处，所述回收热后自来水出口设置在所述蛇形通道换热板的中间。
本实用新型所述为一种淋浴废水余热回收换热器，本实用新型安装于淋浴室底部，就近回收余热，解决了流程过长，沿程热量损失的问题;换热器表面为平整光滑倾斜表面，易于排水与清洁，解决了堵塞和污垢问题;换热器可用于现有淋浴室改造，只需连接进出水管即可使用，解决了安装困难的问题。
