小型加工业污水处理系统

中国污水处理工程网 时间:2018-1-29 11:20:31

污水处理专利技术

  申请日2016.09.13

  公开(公告)日2017.05.03

  IPC分类号B01D36/02; C02F1/00

  摘要

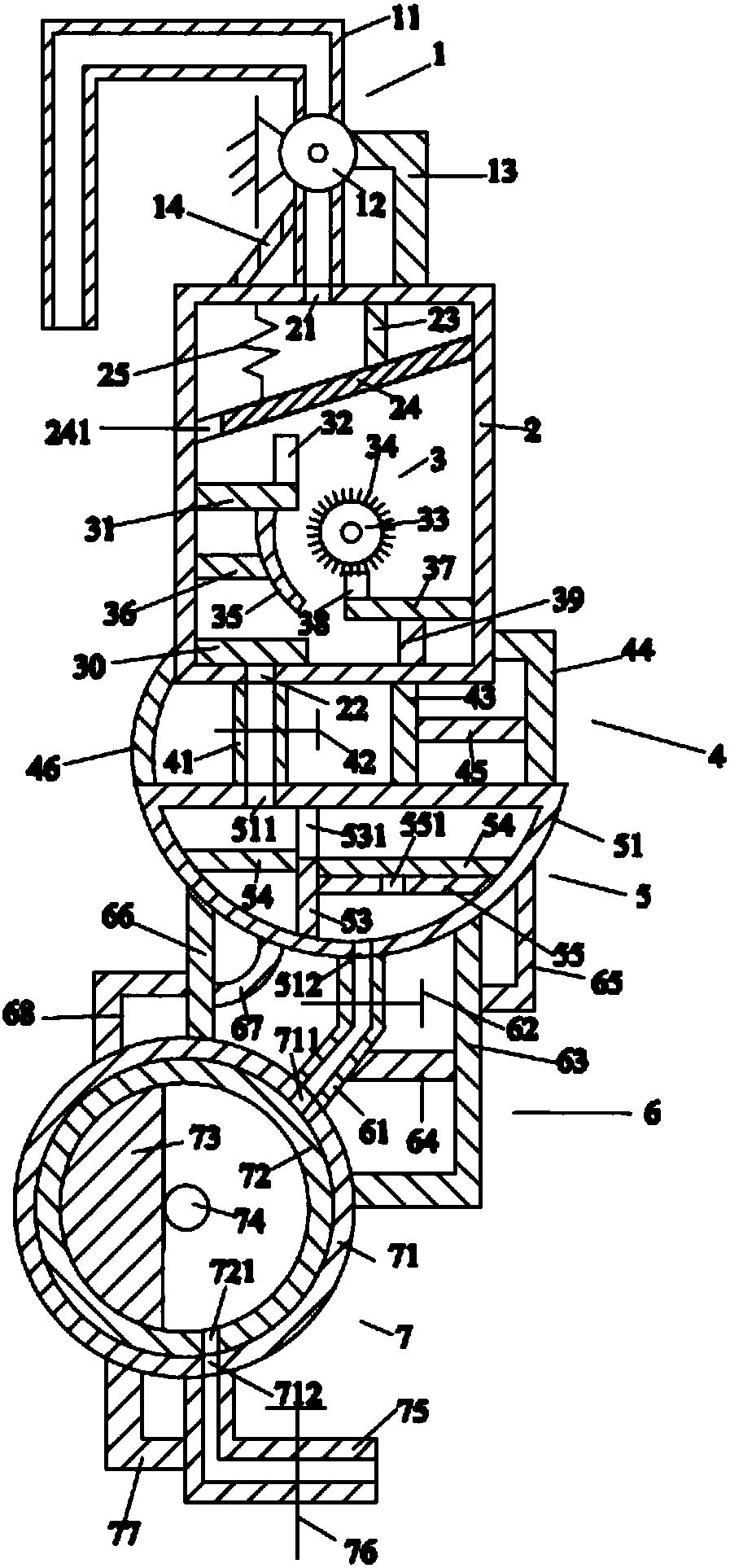

  一种用于农产品小型加工业的污水处理系统,包括抽水装置、第一框体、第一过滤装置、第一管道装置、第二过滤装置、第二管道装置及第三过滤装置,抽水装置包括抽水管、第一水泵、第一支架及第一斜杆,第一框体上设有第一通孔、第二通孔、第一竖杆、第一斜板、第一弹簧,第一过滤装置包括第一横板、第一过滤网、第一滚轮、第一刷毛、第一弯曲板、第一横杆、第二横板、第二过滤网、第一支撑杆及第一海绵块,第一管道装置包括第一管道、第一阀门、第二支撑杆、第二支架、第二横杆及第一弯曲杆,第二过滤装置包括第二框体、第一挡板、第三横板、第四横板、第二海绵块。本实用新型能够对农产品加工的污水进行彻底有效的过滤,过滤效率较高。

  权利要求书

  1.一种用于农产品小型加工业的污水处理系统,其特征在于:所述用于农产品小型加工业的污水处理系统包括抽水装置、位于所述抽水装置下方的第一框体、收容于所述第一框体内的第一过滤装置、位于所述第一框体下方的第一管道装置、位于所述第一管道装置下方的第二过滤装置、位于所述第二过滤装置下方的第二管道装置及位于所述第二管道装置下方的第三过滤装置,所述抽水装置包括抽水管、设置于所述抽水管上的第一水泵、位于所述第一水泵右侧的第一支架及设置于所述抽水管上的第一斜杆,所述第一框体上设有位于其上表面的第一通孔、位于其下表面的第二通孔、收容于其内部的第一竖杆、位于所述第一竖杆下方的第一斜板、位于所述第一斜板上方的第一弹簧,所述第一过滤装置包括第一横板、位于所述第一横板上方的第一过滤网、位于所述第一横板右侧的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一横板下方的第一弯曲板、位于所述第一弯曲板左侧的第一横杆、位于所述第一滚轮下方的第二横板、位于所述第二横板上方的第二过滤网、位于所述第二横板下方的第一支撑杆及位于所述第一支撑杆左侧的第一海绵块,所述第一管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道右侧的第二支撑杆、位于所述第二支撑杆右侧的第二支架、设置于所述第二支架上的第二横杆及位于所述第一管道左侧的第一弯曲杆,所述第二过滤装置包括第二框体、收容于所述第二框体内的第一挡板、位于所述第一挡板左侧的第三横板、位于所述第一挡板右侧的第四横板、位于所述第四横板上方的第二海绵块,所述第二管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第三支架、设置于所述第三支架上的第三横杆、位于所述第三支架右侧的第四支架、位于所述第二管道左侧的第三支撑杆、位于所述第三支撑杆右侧的第二弯曲杆及位于所述第三支撑杆左侧的第五支架,所述第三过滤装置包括第三框体、收容于所述第三框体内的海绵环、收容于所述第三框体内的转轴、设置于所述转轴上的旋转块、位于所述第三框体下方的排出管、设置于所述排出管上的第三阀门及位于所述排出管左侧的固定架。

  2.如权利要求1所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第一支架呈L型,所述第一支架的上端与所述第一水泵固定连接,所述第一支架的下端呈竖直状,所述第一斜杆呈倾斜状,所述第一斜杆的上端与所述抽水管固定连接。

  3.如权利要求2所述的用于农产品小型加工业的污水处理系统,其特征在于:所述抽水管的一端对准所述第一通孔且与所述第一框体的上表面固定连接,所述第一支架的下端与所述第一框体的上表面固定连接,所述第一斜杆的下端与所述第一框体的上表面固定连接,所述第一竖杆呈竖直状,所述第一竖杆的上端与所述第一框体的内表面固定连接,所述第一竖杆的下端与所述第一斜板的上表面固定连接,所述第一斜板呈倾斜状,所述第一斜板的侧面与所述第一框体的内表面滑动连接,所述第一斜板的左端设有第一凹槽,所述第一弹簧呈竖直状,所述第一弹簧的上端与所述第一框体的内表面固定连接,所述第一弹簧的下端与所述第一斜板的上表面固定连接。

  4.如权利要求3所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第一横板呈长方体且水平放置,所述第一横板的左端与所述第一框体的内表面固定连接,所述第一横板位于所述第一凹槽的下方,所述第一过滤网呈长方体且竖直放置,所述第一过滤网的下表面与所述第一横板的上表面固定连接,所述第一滚轮呈圆柱体,所述第一滚轮收容于所述第一框体内且与所述第一框体轴转连接,所述第一刷毛设有若干个,所述第一刷毛均匀分布在所述第一滚轮上且与其固定连接,所述第一弯曲板呈弯曲状,所述第一弯曲板的上端与所述第一横板的下表面固定连接。

  5.如权利要求4所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第一横杆呈水平状,所述第一横杆的左端与所述第一框体的内表面固定连接,所述第一横杆的右端与所述第一弯曲板固定连接,所述第二横板呈长方体且水平放置,所述第二横板的右端与所述第一框体的内表面固定连接,所述第二过滤网呈长方体且竖直放置,所述第二过滤网的下表面与所述第二横板的上表面固定连接,所述第一支撑杆呈长方体且竖直放置,所述第一支撑杆的下端与所述第一框体的内表面固定连接,所述第一支撑杆的上端与所述第二横板的下表面固定连接,所述第一海绵块呈长方体且水平放置,所述第一海绵块的下表面与所述第一框体的内表面固定连接,所述第一海绵块位于所述第二通孔的上方。

  6.如权利要求5所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第一管道的上端对准所述第二通孔且与所述第一框体的下表面固定连接,所述第二支撑杆呈长方体且竖直放置,所述第二支撑杆的上端与所述第一框体的下表面固定连接,所述第二支架呈L型,所述第二支架的上端与所述第一框体的右表面固定连接,所述第二支架的下端呈竖直状,所述第二横杆呈长方体且水平放置,所述第二横杆的左端与所述第二支撑杆的右表面固定连接,所述第二横杆的右端与所述第二支架的侧面固定连接,所述第一弯曲杆呈弯曲状,所述第一弯曲杆的上端与所述第一框体的左表面固定连接。

  7.如权利要求6所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第二框体呈空心的半圆柱体状,所述第二框体上设有位于其上表面的第三通孔及位于其下表面的第四通孔,所述第一管道的下端对准所述第三通孔且与所述第二框体的上表面固定连接,所述第一弯曲杆的下端与所述第二框体的上表面固定连接,所述第二支撑杆及第二支架的下端与所述第二框体的上表面固定连接,所述第一挡板呈竖直状,所述第一挡板与所述第二框体的内表面固定连接,所述第一挡板的上端设有贯穿其左右表面的第二凹槽,所述第三横板呈水平状,所述第三横板的侧面与所述第二框体的内表面固定连接,所述第三横板的右表面与所述第一挡板的左表面固定连接,所述第四横板呈水平状,所述第四横板的侧面与所述第二框体的内表面固定连接,所述第四横板的左表面与所述第一挡板的右表面固定连接,所述第四横板上设有贯穿其上下表面的第五通孔,所述第二海绵块呈水平状,所述第二海绵块的下表面与所述第四横板的上表面固定连接,所述第二海绵块的左表面与所述第一挡板的右表面固定连接,所述第二海绵块的右表面与所述第二框体的内表面固定连接。

  8.如权利要求7所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第二管道的上端对准所述第四通孔且与所述第二框体的外表面固定连接,所述第三支架呈L型,所述第三支架的上端与所述第二框体的外表面固定连接,所述第三横杆呈水平状,所述第三横杆的右端与所述第三支架固定连接,所述第三横杆的左端与所述第二管道固定连接,所述第四支架呈L型,所述第四支架的一端与所述第二框体固定连接,所述第四支架的另一端与所述第三支架固定连接,所述第三支撑杆呈竖直状,所述第三支撑杆的上端与所述第二框体固定连接,所述第二弯曲杆呈弯曲状,所述第二弯曲杆的上端与所述第二框体固定连接,所述第二弯曲杆的下端与所述第三支撑杆的右表面固定连接,所述第五支架呈L型,所述第五支架的上端与所述第三支撑杆的左表面固定连接,所述第五支架的下端呈竖直状。

  9.如权利要求8所述的用于农产品小型加工业的污水处理系统,其特征在于:所述第三框体呈空心的圆柱体,所述第三框体上设有第六通孔及第七通孔,所述第二管道的下端对准所述第六通孔且与所述第三框体的外表面固定连接,所述第三支架的下端与所述第三框体固定连接,所述第三支撑杆的下端与所述第三框体固定连接,所述第五支架的下端与所述第三框体固定连接,所述海绵环呈横截面为圆环的柱体,所述海绵环的外表面与所述第三框体的内表面固定连接,所述海绵环上设有第八通孔,所述转轴呈圆柱体,所述转轴与所述第三框体轴转连接,所述旋转块呈半圆柱体状,所述转轴与所述旋转块固定连接,所述旋转块与所述海绵环的内表面滑动连接,所述排出管的上端对准所述第七通孔且与所述第三框体的外表面固定连接,所述固定架呈L型,所述固定架的一端与所述排出管固定连接,所述固定架的另一端与所述第三框体固定连接。

  说明书

  一种用于农产品小型加工业的污水处理系统

  技术领域

  本实用新型涉及农产品机械设备技术领域,尤其是涉及一种用于农产品小型加工业的污水处理系统。

  背景技术

  农产品小型加工业是农村经济的重要来源,但这类加工业,常常会有一定的污水产生。由于这类加工业分布散,常常是以户为单位进行生产,单户水量不大,但由于户数多,总水量却很大,并且是季节性污染,通常称为区域污染的主要污染源。由于单户经营,经济力量薄弱,无法进行常规的污水处理,并且污水处理成本较高,处理效率较低。

  因此,有必要提供一种新的技术方案以克服上述缺陷。

  发明内容

  本实用新型的目的在于提供一种可有效解决上述技术问题的用于农产品小型加工业的污水处理系统。

  为达到本实用新型之目的,采用如下技术方案:

  一种用于农产品小型加工业的污水处理系统,所述用于农产品小型加工业的污水处理系统包括抽水装置、位于所述抽水装置下方的第一框体、收容于所述第一框体内的第一过滤装置、位于所述第一框体下方的第一管道装置、位于所述第一管道装置下方的第二过滤装置、位于所述第二过滤装置下方的第二管道装置及位于所述第二管道装置下方的第三过滤装置,所述抽水装置包括抽水管、设置于所述抽水管上的第一水泵、位于所述第一水泵右侧的第一支架及设置于所述抽水管上的第一斜杆,所述第一框体上设有位于其上表面的第一通孔、位于其下表面的第二通孔、收容于其内部的第一竖杆、位于所述第一竖杆下方的第一斜板、位于所述第一斜板上方的第一弹簧,所述第一过滤装置包括第一横板、位于所述第一横板上方的第一过滤网、位于所述第一横板右侧的第一滚轮、设置于所述第一滚轮上的第一刷毛、位于所述第一横板下方的第一弯曲板、位于所述第一弯曲板左侧的第一横杆、位于所述第一滚轮下方的第二横板、位于所述第二横板上方的第二过滤网、位于所述第二横板下方的第一支撑杆及位于所述第一支撑杆左侧的第一海绵块,所述第一管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道右侧的第二支撑杆、位于所述第二支撑杆右侧的第二支架、设置于所述第二支架上的第二横杆及位于所述第一管道左侧的第一弯曲杆,所述第二过滤装置包括第二框体、收容于所述第二框体内的第一挡板、位于所述第一挡板左侧的第三横板、位于所述第一挡板右侧的第四横板、位于所述第四横板上方的第二海绵块,所述第二管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第三支架、设置于所述第三支架上的第三横杆、位于所述第三支架右侧的第四支架、位于所述第二管道左侧的第三支撑杆、位于所述第三支撑杆右侧的第二弯曲杆及位于所述第三支撑杆左侧的第五支架,所述第三过滤装置包括第三框体、收容于所述第三框体内的海绵环、收容于所述第三框体内的转轴、设置于所述转轴上的旋转块、位于所述第三框体下方的排出管、设置于所述排出管上的第三阀门及位于所述排出管左侧的固定架。

  所述第一支架呈L型,所述第一支架的上端与所述第一水泵固定连接,所述第一支架的下端呈竖直状,所述第一斜杆呈倾斜状,所述第一斜杆的上端与所述抽水管固定连接。

  所述抽水管的一端对准所述第一通孔且与所述第一框体的上表面固定连接,所述第一支架的下端与所述第一框体的上表面固定连接,所述第一斜杆的下端与所述第一框体的上表面固定连接,所述第一竖杆呈竖直状,所述第一竖杆的上端与所述第一框体的内表面固定连接,所述第一竖杆的下端与所述第一斜板的上表面固定连接,所述第一斜板呈倾斜状,所述第一斜板的侧面与所述第一框体的内表面滑动连接,所述第一斜板的左端设有第一凹槽,所述第一弹簧呈竖直状,所述第一弹簧的上端与所述第一框体的内表面固定连接,所述第一弹簧的下端与所述第一斜板的上表面固定连接。

  所述第一横板呈长方体且水平放置,所述第一横板的左端与所述第一框体的内表面固定连接,所述第一横板位于所述第一凹槽的下方,所述第一过滤网呈长方体且竖直放置,所述第一过滤网的下表面与所述第一横板的上表面固定连接,所述第一滚轮呈圆柱体,所述第一滚轮收容于所述第一框体内且与所述第一框体轴转连接,所述第一刷毛设有若干个,所述第一刷毛均匀分布在所述第一滚轮上且与其固定连接,所述第一弯曲板呈弯曲状,所述第一弯曲板的上端与所述第一横板的下表面固定连接。

  所述第一横杆呈水平状,所述第一横杆的左端与所述第一框体的内表面固定连接,所述第一横杆的右端与所述第一弯曲板固定连接,所述第二横板呈长方体且水平放置,所述第二横板的右端与所述第一框体的内表面固定连接,所述第二过滤网呈长方体且竖直放置,所述第二过滤网的下表面与所述第二横板的上表面固定连接,所述第一支撑杆呈长方体且竖直放置,所述第一支撑杆的下端与所述第一框体的内表面固定连接,所述第一支撑杆的上端与所述第二横板的下表面固定连接,所述第一海绵块呈长方体且水平放置,所述第一海绵块的下表面与所述第一框体的内表面固定连接,所述第一海绵块位于所述第二通孔的上方。

  所述第一管道的上端对准所述第二通孔且与所述第一框体的下表面固定连接,所述第二支撑杆呈长方体且竖直放置,所述第二支撑杆的上端与所述第一框体的下表面固定连接,所述第二支架呈L型,所述第二支架的上端与所述第一框体的右表面固定连接,所述第二支架的下端呈竖直状,所述第二横杆呈长方体且水平放置,所述第二横杆的左端与所述第二支撑杆的右表面固定连接,所述第二横杆的右端与所述第二支架的侧面固定连接,所述第一弯曲杆呈弯曲状,所述第一弯曲杆的上端与所述第一框体的左表面固定连接。

  所述第二框体呈空心的半圆柱体状,所述第二框体上设有位于其上表面的第三通孔及位于其下表面的第四通孔,所述第一管道的下端对准所述第三通孔且与所述第二框体的上表面固定连接,所述第一弯曲杆的下端与所述第二框体的上表面固定连接,所述第二支撑杆及第二支架的下端与所述第二框体的上表面固定连接,所述第一挡板呈竖直状,所述第一挡板与所述第二框体的内表面固定连接,所述第一挡板的上端设有贯穿其左右表面的第二凹槽,所述第三横板呈水平状,所述第三横板的侧面与所述第二框体的内表面固定连接,所述第三横板的右表面与所述第一挡板的左表面固定连接,所述第四横板呈水平状,所述第四横板的侧面与所述第二框体的内表面固定连接,所述第四横板的左表面与所述第一挡板的右表面固定连接,所述第四横板上设有贯穿其上下表面的第五通孔,所述第二海绵块呈水平状,所述第二海绵块的下表面与所述第四横板的上表面固定连接,所述第二海绵块的左表面与所述第一挡板的右表面固定连接,所述第二海绵块的右表面与所述第二框体的内表面固定连接。

  所述第二管道的上端对准所述第四通孔且与所述第二框体的外表面固定连接,所述第三支架呈L型,所述第三支架的上端与所述第二框体的外表面固定连接,所述第三横杆呈水平状,所述第三横杆的右端与所述第三支架固定连接,所述第三横杆的左端与所述第二管道固定连接,所述第四支架呈L型,所述第四支架的一端与所述第二框体固定连接,所述第四支架的另一端与所述第三支架固定连接,所述第三支撑杆呈竖直状,所述第三支撑杆的上端与所述第二框体固定连接,所述第二弯曲杆呈弯曲状,所述第二弯曲杆的上端与所述第二框体固定连接,所述第二弯曲杆的下端与所述第三支撑杆的右表面固定连接,所述第五支架呈L型,所述第五支架的上端与所述第三支撑杆的左表面固定连接,所述第五支架的下端呈竖直状。

  所述第三框体呈空心的圆柱体,所述第三框体上设有第六通孔及第七通孔,所述第二管道的下端对准所述第六通孔且与所述第三框体的外表面固定连接,所述第三支架的下端与所述第三框体固定连接,所述第三支撑杆的下端与所述第三框体固定连接,所述第五支架的下端与所述第三框体固定连接,所述海绵环呈横截面为圆环的柱体,所述海绵环的外表面与所述第三框体的内表面固定连接,所述海绵环上设有第八通孔,所述转轴呈圆柱体,所述转轴与所述第三框体轴转连接,所述旋转块呈半圆柱体状,所述转轴与所述旋转块固定连接,所述旋转块与所述海绵环的内表面滑动连接,所述排出管的上端对准所述第七通孔且与所述第三框体的外表面固定连接,所述固定架呈L型,所述固定架的一端与所述排出管固定连接,所述固定架的另一端与所述第三框体固定连接。

  与现有技术相比,本实用新型具有如下有益效果:本实用新型用于农产品小型加工业的污水处理系统结构简单,使用方便,能够对农产品加工的污水进行彻底有效的过滤,过滤效率较高,并且过滤方式多样化,可以保证过滤的效果。
